Кожухотрубные теплообменники остаются золотым стандартом для нагрева, охлаждения, конденсации и испарения рабочих сред в промышленности, энергетике и холодоснабжении. Простая, как все гениальное, конструкция - пучок труб внутри прочного цилиндрического кожуха - дает высокую эффективность, устойчивость к давлению и способность работать с любыми средами: от воды и пара до агрессивных химических растворов и вязких нефтепродуктов.
Группа компаний «Инвест Сталь» не продает коробочные решения. Мы изготавливаем и поставляем кожухотрубные аппараты, точно «заточенные» под ваши технологические параметры: давление, температуру, состав сред, габаритные ограничения. Присылайте запрос - рассчитаем стоимость и сроки за несколько часов.
👉 Почта для заявок: info@investsteel.ru
🛠 Как это работает: физика для бизнеса

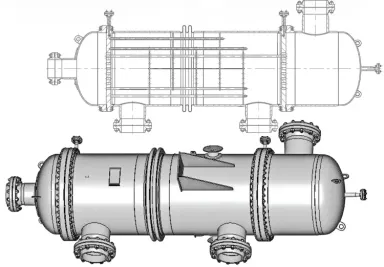

Внутри стального кожуха размещен пучок труб, закрепленных в трубных решетках. Одна среда движется внутри труб (трубное пространство), другая - снаружи труб, в межтрубном пространстве. Потоки не смешиваются, тепло передается через стенки труб. За счет такой схемы можно гибко менять скорость потоков, площадь теплообмена и гидравлическое сопротивление, добиваясь оптимального баланса между энергоэффективностью и надежностью.
📐 Конструктор вашего теплообменника: выбираем тип под задачу
Чтобы аппарат работал десятилетиями, важно выбрать правильную конструкцию. Мы производим все основные типы - от простых до самых термонагруженных.
Тип исполнения | Особенности | Идеальное решение для |
|---|---|---|
С неподвижными трубными решетками | Жесткое крепление пучка, компактная и простая конструкция. | Чистых сред с умеренным перепадом температур (вода, рассолы, легкие нефтепродукты). |
С плавающей головкой | Одна решетка подвижна, компенсирует тепловое расширение труб. | Высоких перепадов температур (до 300–400°C разницы). Химия, нефтепереработка. |
U-образные трубы | Пучок изогнутых труб, закреплен только с одной стороны. | Сложных тепловых режимов, испарители, конденсаторы в энергетике и холодильной технике. |
С компенсатором на кожухе | На корпусе установлена линза-компенсатор, гасящая расширения. | Высоких давлений (свыше 40–60 атм) и требований к долговечности сварных швов. |
⚙️ Цифры, которые имеют значение: от -70°C до +450°C
Мы работаем по ГОСТ 31842-2012 и строже. Вот реальные диапазоны, которые мы можем обеспечить:
Параметр | Промышленный диапазон |
|---|---|
Рабочее давление | до 21 МПа (≈210 атм), под вакуум - до 665 Па |
Температура стенки | от -70°C до +450°C (на спецсплавах - выше) |
Диаметр кожуха | от 159 мм до 4000 мм и более |
Длина труб | от 1,5 до 12 метров |
Площадь теплообмена | от 1 до 5000+ м² |
🧪 Материалы: подберем под любую среду
Ошибка в выборе металла - главная причина аварийных остановок. Мы предлагаем:
Углеродистая сталь (09Г2С, Ст3) - бюджетно и надежно для нейтральных сред (вода, пар, масло).
Нержавеющая сталь (12Х18Н10Т, AISI 304/316) - для пищевых, фармацевтических и химических производств, устойчивость к слабой агрессии.
Титан и спецсплавы (Хастеллой, Инконель) - морская вода, сильные кислоты, хлориды, сверхагрессивные среды.
Комбинированные решения - например, корпус из углеродистой стали, а трубный пучок из нержавейки, чтобы сбалансировать цену и коррозионную стойкость.
🏭 Где работают наши теплообменники (и где без них никак)
Отрасль | Типичные задачи |
|---|---|
Нефтегазовая и химическая | Подогрев и охлаждение сырья, конденсация паров, стабилизация реакторов. |
Энергетика и ТЭЦ | Подогрев сетевой воды, утилизация тепла дымовых газов, охлаждение масла турбин. |
Холодильная техника, кондиционирование | Испарители, конденсаторы в чиллерах, промышленные морозилки. |
Пищевая и перерабатывающая | Тепловая обработка молока, соков, соусов, сиропов - гигиенично и бережно. |
Металлургия, машиностроение | Охлаждение гидравлических масел, эмульсий прокатных станов, технологических растворов. |
💎 Почему кожухотрубные - и почему именно под заказ?
Пять фактов в пользу этого типа оборудования:
Прочность и ресурс. Они выдерживают гидроудары, высокое давление и загрязненные среды, где пластинчатые теплообменники выходят из строя за месяц.
Ремонтопригодность. Трубный пучок можно вытащить, очистить, заглушить дефектные трубки или заменить - часто прямо на площадке.
Универсальность сред. От пара и деионизированной воды до мазута с песком и кислот. Подберем сплав под любую агрессию.
Компановка под вас. Вертикальные (экономия места) или горизонтальные, с любым расположением штуцеров.
Полное импортозамещение. Заменим ушедшие бренды (Alfa Laval, GEA, Kelvion) по геометрии и характеристикам один в один.
А почему именно изготовление на заказ, а не готовый с полки?
Потому что стандартный теплообменник из каталога - компромисс. Вы либо переплачиваете за избыточную мощность, либо получаете «бутылочное горлышко» в производительности, либо мучаетесь с переделкой обвязки. Мы производим аппарат точно под ваши параметры:
нужные температуры «на входе/выходе»;
реальный расход и допустимый перепад давления;
материал, совместимый с вашей средой;
габариты, которые вписываются в существующую ячейку.
Вы платите только за то, что реально работает в вашей технологии.
💰 Честно о главном: ориентировочные цены и сроки
Мы за прозрачность. Вот свежие рыночные ориентиры (открытые данные 2025–2026 гг.), чтобы вы понимали бюджет задачи.
Примеры стоимости оборудования
Тип / сложность | Ориентировочная цена (с НДС) |
|---|---|
Базовые модели (например, ВВП 14-273-4000, диаметр 273 мм) | от 124 000 руб. |
Изготовление под заказ по ТЗ клиента (стандартные стали, средние размеры) | от 850 000 - 1 200 000 руб. |
Специализированные аппараты для химии и высоких давлений | до 3 500 000 руб. и выше |
Цены указаны как ориентир. Конечная стоимость зависит от габаритов, материалов, давления, оснастки и срочности.
От чего зависит цена именно вашего заказа?
Габариты и площадь теплообмена - больше труб, больше металла, выше цена.
Материалы - углеродистая сталь бюджетна, нержавейка дороже на 30-60%, титан и спецсплавы могут удвоить стоимость.
Рабочее давление и температура - толстые стенки, усиленные решетки, компенсаторы.
Сложность конструкции - плавающая головка сложнее неподвижных решеток.
Оснастка - разовая подготовка чертежей и технологической оснастки для уникального заказа.
Сроки изготовления: от 5 до 90 дней
Режим | Срок | Когда подходит |
|---|---|---|
Экспресс | от 5–10 до 30 дней | Аварийная замена, остановка производства, каждый час на счету. |
Стандарт | 30–60 дней | Плановое обновление, модернизация, большинство промышленных заказов. |
Сложные / крупные | 60–90 дней | Аппараты под высокое давление (>100 атм), экзотические сплавы, нестандартные габариты. |
Срочность возможна почти для любых задач, но требует согласования и может влиять на стоимость.
📋 Как заказать кожухотрубный теплообменник в «Инвест Сталь»
Мы ценим ваше время, поэтому процесс максимально прямой:
Подготовьте данные:
тип задачи (нагрев / охлаждение / конденсация / испарение);
какие среды? (вода, пар, масло, кислота, щелочь, рассол и т.д.);
температуры на входе и выходе для обоих потоков;
желаемое рабочее давление;
ограничения по габаритам, расположению штуцеров;
предпочтительные материалы (или мы предложим).
Отправьте запрос на info@investsteel.ru - можно в свободной форме, можно с опросным листом или чертежами.
Получите расчет и коммерческое предложение - обычно в течение нескольких часов, максимум 1 рабочий день.
Согласуете технические параметры - наши инженеры помогут выбрать оптимальный тип и конструкцию.
Мы изготавливаем, контролируем качество (входной контроль, сварка, гидравлические испытания) и отгружаем аппарат на ваш объект с полным пакетом документов.
🚀 Почему выбирают ГК «Инвест Сталь»
Индивидуальный подход - мы не навязываем типовые решения, а проектируем под вашу технологию.
Прозрачность - вы знаете, из чего сделан аппарат, сколько он стоит, когда будет готов.
Контроль качества на каждом этапе - от закупки металла до гидроиспытаний.
Опыт - наши аппараты работают в нефтегазе, энергетике, химии, пищепроме, металлургии по всей России и СНГ.
Сервис - постгарантийное обслуживание, ремонт, поставка запасных трубных пучков.
Готовы обсудить ваш проект? Пришлите техническое задание или просто опишите задачу на почту:
Мы свяжемся с вами в ближайшее время, рассчитаем стоимость и сроки. Сделаем теплообмен, который не подведет.
