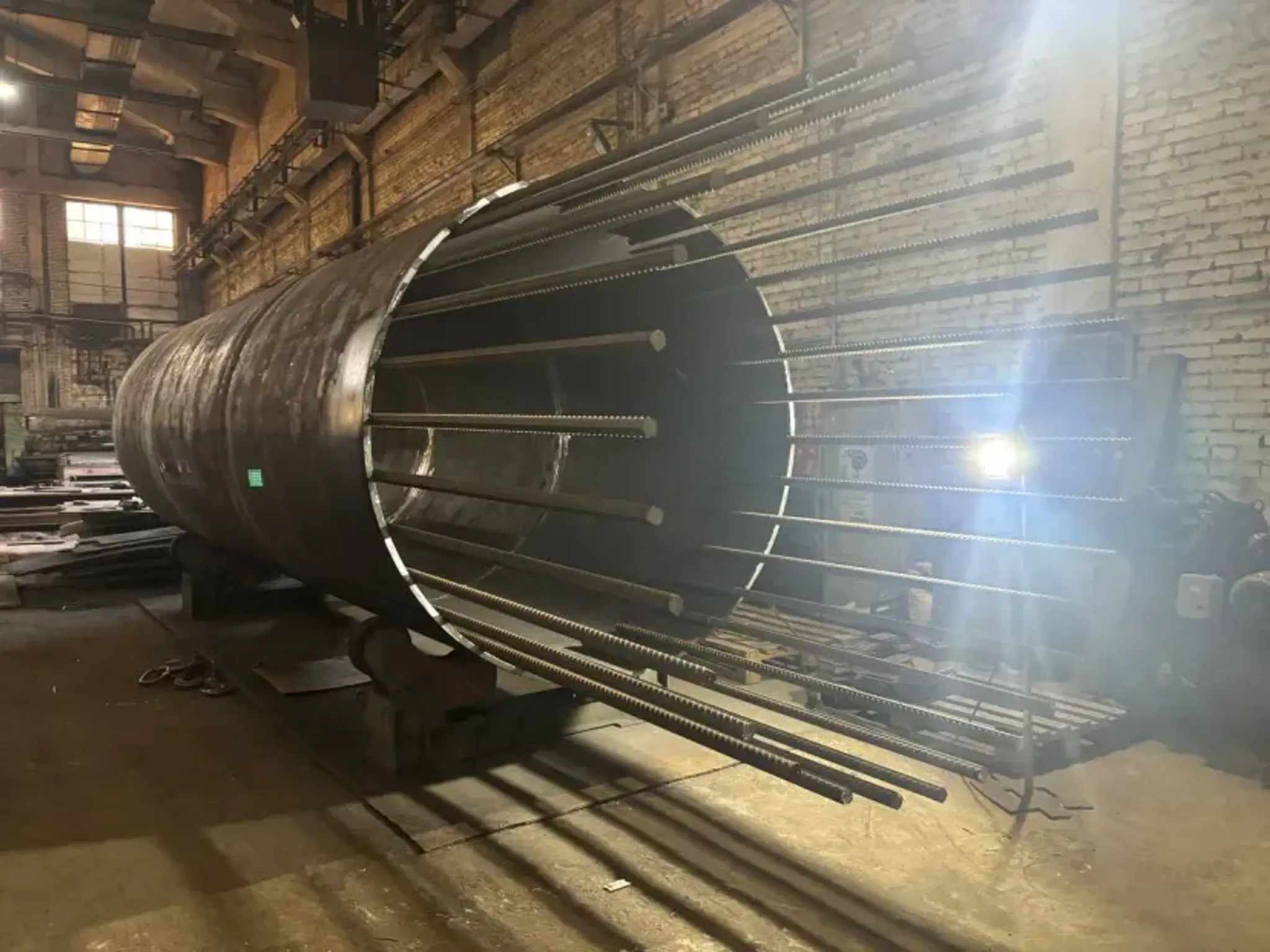

Обечайки для арматурных каркасов - это стальные кольца или пояски, которые формируют внешний контур каркаса и фиксируют рабочую арматуру на проектном шаге. Они обеспечивают геометрию сечения, устойчивость стержней и корректную работу железобетонного элемента под нагрузкой в фундаменте.

Такие обечайки применяются при изготовлении каркасов колонн, свай, опор, стен и других ответственных конструкций, а также для усиления фундамента.

Изготовление обечаек на заказ позволяет точно подбирать диаметр, ширину полосы, толщину металла и шаг установки под конкретный тип каркаса. За счет этого достигается соблюдение защитного слоя бетона, равномерное распределение арматуры и соответствие требованиям нормативов.

Это особенно важно для объектов с повышенными требованиями к надежности и долговечности железобетонных конструкций.

Ознакомьтесь с каталогом обечаек: используйте фильтры, изучите ассортимент и цены. 👉 Перейти в каталог обечаек.

Назначение обечаек в арматурных каркасах

Основная функция обечаек в арматурных каркасах - удерживать продольные стержни в расчетном положении по окружности и по высоте элемента. Обечайки работают как пространственные хомуты, задавая форму сечения и фиксируя шаг арматуры по длине колонны, сваи или другой конструкции.

Это предотвращает смещение стержней при вязке, транспортировке и бетонировании, а также помогает выдержать толщину защитного слоя.

Правильно подобранная система обечаек увеличивает устойчивость каркаса к потере формы, улучшает работу поперечной арматуры и распределение усилий в железобетонном сечении. Для массивных элементов с большим сечением обечайки позволяют выполнять объемные каркасы, обеспечивая дополнительную жесткость и надежность армирования.

• Формирование геометрии арматурного каркаса по проектному диаметру и форме.

• Фиксация продольных стержней и соблюдение шага поперечной арматуры.

• Обеспечение защитного слоя бетона и правильного расположения арматуры в сечении.

• Повышение пространственной жесткости каркаса при транспортировке и бетонировании.

• Применение в колоннах, сваях, опорах, стенах и массивных железобетонных элементах.

Виды обечаек для каркасов

Подробные характеристики и ориентировочные цены представлены в каталоге обечаек.

В арматурных каркасах применяются обечайки из полосовой стали, круглой стали или гнутых профилей. Наиболее распространены стальные полосы, свёрнутые в кольцо и соединенные сваркой, что позволяет точно задавать диаметр и ширину пояса.

В зависимости от проекта используются сплошные кольца, разомкнутые обечайки, а также усиленные варианты с дополнительными ребрами.

Для каркасов свай и колонн часто требуются обечайки различных диаметров в пределах одного объекта, что учитывается при разработке чертежей. Возможна поставка как отдельных обечаек, так и уже собранных каркасов, где обечайки приварены или привязаны к продольной арматуре. Это упрощает работу на площадке и ускоряет подготовку к бетонированию.

Материалы и размеры обечаек для каркасов

Для изготовления обечаек для арматурных каркасов используют конструкционные стали, обеспечивающие требуемую прочность и свариваемость. Чаще всего применяются стали типа Ст3 и низколегированные аналоги, а при повышенных требованиях к коррозионной стойкости — оцинкованная или нержавеющая сталь. Выбор марки металла зависит от условий эксплуатации железобетонной конструкции и требований проекта.

Диаметр обечаек подбирается под требуемый диаметр каркаса, при этом учитывается толщина защитного слоя бетона и расположение арматуры. Ширина и толщина полосы задаются расчетом на прочность и жесткость пояса, а также удобством сварки и сборки. Возможна поставка обечаек для диаметров от десятков сантиметров до нескольких метров, в том числе для объемных каркасов крупного сечения.

• Конструкционная сталь (Ст3 и аналоги) для большинства задач армирования.

• Оцинкованная или нержавеющая сталь для агрессивных сред и повышенных требований.

• Диаметр обечаек под любой типовой размер колонн, свай и опор по проекту.

• Толщина и ширина полосы подбираются по расчету жесткости и удобству сборки.

• Изготовление по чертежам с учетом посадочных размеров и допусков.

Этапы изготовления обечаек для арматурных каркасов

Процесс изготовления начинается с анализа чертежей каркаса: диаметра, шага обечаек, толщины полосы и требований к материалу. Далее выполняется раскрой полосовой или листовой стали на заготовки нужной ширины и длины с учетом припусков на гибку и сварку. Качество раскроя важно для точного совпадения стыков и обеспечения повторяемости размеров в партии.

Следующим этапом является гибка или вальцовка заготовок в кольца с заданным радиусом, после чего выполняется сварка стыка и при необходимости зачистка шва. Обечайки проходят контроль диаметра, овальности и геометрии, затем комплектуются по типоразмерам и подготавливаются к отгрузке или сборке каркасов. Такой подход обеспечивает стабильный шаг, точную геометрию и удобство последующей сборки арматурных конструкций.

• Анализ проектных чертежей арматурных каркасов и подбор параметров обечаек.

• Раскрой полосы или листа на заготовки требуемой ширины и длины.

• Гибка или вальцовка заготовок в кольца с заданным диаметром.

• Сварка стыков, зачистка швов и контроль геометрии обечаек.

• Комплектация партий и подготовка к отгрузке или сборке каркасов.

Преимущества использования обечаек в арматурных каркасах

Обечайки для арматурных каркасов обеспечивают более жесткую и предсказуемую геометрию по сравнению с разрозненными хомутами и временными фиксаторами. Каркас сохраняет форму при транспортировке, складировании и бетонировании, а продольная арматура остается в расчетном положении. Это снижает риск отклонений по защитному слою и уменьшает вероятность появления дефектов в железобетонной конструкции.

Дополнительно повышается скорость и удобство сборки, особенно при серийном изготовлении большого количества однотипных каркасов. Проектировщики получают возможность более точно рассчитывать работу поперечной арматуры и пространственную жесткость сечения. Для подрядчика это означает сокращение трудозатрат, уменьшение числа переделок и повышение качества конечного железобетонного элемента.

• Устойчивость геометрии каркаса на всех этапах изготовления и бетонирования.

• Соблюдение защитного слоя бетона и правильного расположения арматуры.

• Ускорение сборки за счет типовых размеров и удобства работы с кольцами.

• Повышение надежности и долговечности железобетонных колонн, свай и опор.

• Возможность серийного производства каркасов с повторяемыми параметрами.

Факторы, влияющие на стоимость обечаек для каркасов

Стоимость обечаек для арматурных каркасов зависит от ширины и толщины полосы, диаметра кольца, марки стали, объема партии и требований к точности. Чем больше диаметр и толщина металла, тем выше расход материала и трудоемкость гибки и сварки. Дополнительно учитываются требования к качеству швов, видам контроля и наличию защитного покрытия.

Серийные партии однотипных обечаек обходятся дешевле в пересчете на единицу, так как облегчается раскрой и настройка оборудования. Для сложных или нестандартных изделий цена формируется с учетом индивидуального проектирования и дополнительных операций. Предоставление точных чертежей и спецификаций позволяет быстро рассчитать стоимость и подобрать оптимальное решение по бюджету и срокам.

• Ширина, толщина и длина полосы для обечайки.

• Диаметр кольца и точность геометрии.

• Марка стали и возможные покрытия.

• Объем партии и повторяемость типоразмеров.

• Требования к контролю швов и документации.

Как заказать обечайки для арматурных каркасов

Чтобы заказать обечайки для арматурных каркасов, подготовьте техническое задание или фрагменты проектных чертежей с указанием диаметров каркасов, шага обечаек, ширины и толщины полосы, марки стали и требуемых допусков. На основе этих данных можно выбрать оптимальную технологию, рассчитать стоимость и согласовать сроки изготовления. При необходимости специалисты помогут скорректировать параметры под реальные возможности оборудования, сохранив требования проекта.

После согласования условий заказ передается в производство, обечайки изготавливаются, проходят контроль и комплектуются по диаметрам и позициям. Готовые изделия могут быть поставлены как отдельно, так и в составе уже собранных арматурных каркасов по договоренности. Такой подход позволяет быстро интегрировать обечайки в технологию армирования и повысить качество железобетонных конструкций на объекте.

1. Подготовьте чертежи или спецификацию с параметрами обечаек и каркасов.

2. Передайте данные для расчета стоимости и согласования сроков изготовления.

3. Согласуйте марку стали, размеры, объем партии и требования к контролю.

4. Запустите заказ в производство и при необходимости организуйте приемку партии.

5. Получите обечайки и используйте их при сборке арматурных каркасов колонн, свай и других элементов.
