Стационарная криогенная автогазозаправочная станция (СКПГ)

Наша компания специализируется на проектировании, установке и обслуживании автогазозаправочных станций (АГЗС) и криогенных комплексов СПГ. Мы предлагаем комплексные решения для заправки транспорта сжиженным природным газом (СПГ) и компримированным природным газом (КПГ), обеспечивая соответствие международным стандартам безопасности и экологическим нормам.

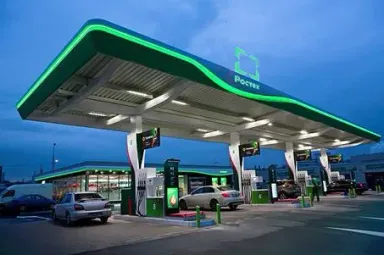

Стационарная криогенная АГЗС — это высокотехнологичный комплекс, предназначенный для массовой заправки транспорта сжиженным природным газом (СПГ) и компримированным природным газом (КПГ). Такие станции устанавливаются на постоянных площадках, обеспечивая стабильное снабжение газом крупных автопарков, логистических хабов и промышленных предприятий.

Конструктивные особенности СКПГ

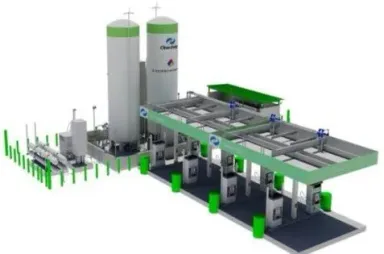

Основой станции являются криогенные резервуары объемом от 20 до 60 м³, изготовленные из низколегированных сталей с вакуумной изоляцией. Это позволяет сохранять СПГ при температуре -162°C и давлении до 1.2 МПа без потери качества.

Ключевые компоненты:

• Центробежные криогенные насосы (производительность 150–200 л/мин) для перекачки жидкого газа.
• Плунжерные насосы высокого давления (до 350 бар) для преобразования СПГ в КПГ.
• Система учета топлива с электронными датчиками и погрешностью ≤0.3%.
• Аварийные клапаны и датчики утечек для мгновенного реагирования на нештатные ситуации.

Принцип работы: от хранения к заправке

Процесс начинается с приема СПГ из цистерн или криогенных танков. Газ поступает в резервуары, где поддерживается заданный температурно-давленческий режим. При заправке транспорта погружной насос подает СПГ через теплообменники, где газ переводится в жидкое или газообразное состояние в зависимости от типа топлива.

Преимущества двухтопливной системы (СПГ/КПГ):

• Возможность заправки как современных газовых двигателей, так и классических ДВС.
• Снижение зависимости от сезонных колебаний цен на топливо.
• Уменьшение выбросов CO₂ на 20–30% по сравнению с дизельным топливом.

Предлагаем решение совместного использования сжиженного природного газа (СПГ) и компримированного природного газа (КПГ) на основе комбинированной АГЗС/МАЗК.

Сравнение с мобильными комплексами: почему СКПГ выгоднее?

Хотя мобильные КМТЗК удобны для временных задач, стационарные станции превосходят их по ряду параметров:

Инновации в проектировании СКПГ

Мы внедряем автоматизированные системы управления (АСУ), которые:

• Контролируют уровень СПГ в реальном времени.
• Оптимизируют расход энергии на поддержание температуры.
• Интегрируются с облачными платформами для удаленного контроля.

Пример: Наши станции оснащены криогенными погружными насосами с магнитной муфтой, исключающей утечки через уплотнения. Это повышает безопасность и снижает затраты на обслуживание.

Экономическая выгода для бизнеса

Установка СКПГ окупается за 3–5 лет благодаря:

• Снижению затрат на топливо (СПГ дешевле дизеля на 25–40%).
• Возможности работы в режиме 24/7 без простоя.
• Государственным субсидиям для экологичных проектов.

Важно: Все станции соответствуют стандартам ГОСТ Р 56021-2014 и проходят сертификацию ISO 9001. Мы оказываем услуги по модернизации существующих АГЗС под требования СПГ-топлива.

Наши автогазозаправочные станции обеспечивают надежную и эффективную заправку как сжиженным, так и компримированным природным газом, соответствуя современным требованиям безопасности и качества.

Готовы внедрить СКПГ на вашем предприятии?
Оставьте заявку для расчета проекта с учетом ваших задач. Подарок новым клиентам — аудит энергоэффективности существующей инфраструктуры!

Криогенный мобильный топливозаправочный комплекс СПГ

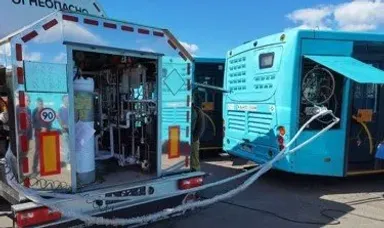

Криогенный мобильный топливозаправочный комплекс (КМТЗК) — это инновационное решение для заправки транспорта сжиженным природным газом (СПГ) в условиях, где установка стационарных станций невозможна или экономически нецелесообразна. Такие комплексы используются для обеспечения газом удаленных объектов, временных строительных площадок, сельскохозяйственных регионов и аварийных служб.

Конструкция и оснащение КМТЗК

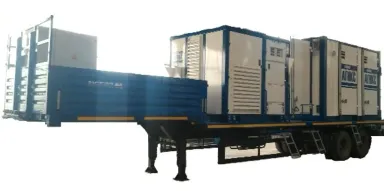

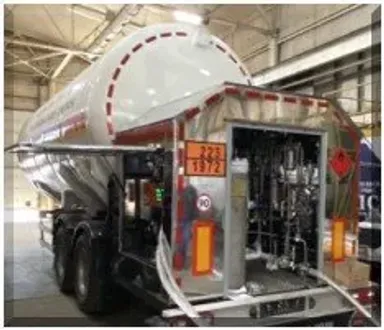

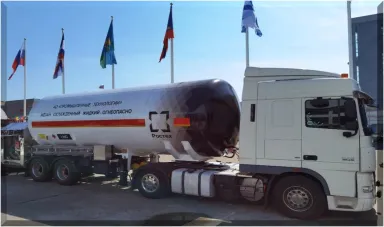

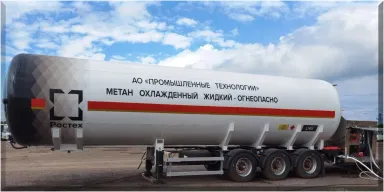

Основой мобильного комплекса является полуприцеп с криогенной емкостью КЕ-18 объемом 18 м³, установленной на раме длиной 7.7 метров. Емкость изготовлена из нержавеющей стали с многослойной вакуумной изоляцией, что позволяет сохранять СПГ при температуре -162°C на протяжении 30 дней без дозаправки.

Ключевые компоненты:

• Плунжерный криогенный насос высокого давления (до 350 бар) для быстрой заправки.
• Система учета топлива с калиброванными расходомерами (погрешность ≤0.5%).
• Автоматизированный терминал для выставления счетов и управления процессами.
• Система безопасности с датчиками утечек, аварийной сигнализацией и дистанционным отключением.

Режимы работы: заправка и транспортировка

КМТЗК работает в двух режимах, что делает его незаменимым в условиях высокой мобильности:

1. Заправочная станция СПГ:

   • Производительность — 150 литров в минуту.
   • Возможность одновременной заправки двух транспортных средств.
   • Совместимость с криогенными баками всех типов (включая EURO-6).

2. Транспортный контейнер для СПГ:

   • Доставка газа на расстояние до 1500 км без потери качества.
   • Быстрая перезарядка резервуаров за 40 минут.

Преимущество гибридности:
Комплекс может быть перепрофилирован из заправщика в транспортер за 2 часа, что позволяет оперативно реагировать на изменения спроса.

Сравнение с контейнерными АЗС: мобильность vs. стационарность

Хотя контейнерные станции компактны, КМТЗК превосходит их в гибкости:

Технологические инновации в КМТЗК

Мы оснащаем комплексы:

• Системой GPS-мониторинга для отслеживания местоположения и уровня СПГ.
• Автономным источником питания (работа от солнечных батарей или генератора).
• Модулем дистанционного управления через мобильное приложение.

Пример внедрения:
Для нефтегазовой компании «РосНефть» мы разработали КМТЗК с усиленной теплоизоляцией, что увеличило срок хранения СПГ до 45 дней в условиях Крайнего Севера.

Экономическая эффективность

Использование КМТЗК снижает затраты на:

• Транспортировку газа (на 20% дешевле стационарных станций).
• Обслуживание (все системы доступны для ремонта без демонтажа).
• Логистику (доставка газа напрямую к месту потребления).

Окупаемость: 2–3 года при интенсивности работы 8 часов/сутки.

Важно: Все мобильные комплексы сертифицированы по ГОСТ Р 56021-2014 и соответствуют требованиям ТР ТС 032/2013 (безопасность оборудования высокого давления).

Технические характеристики

• * А – Автоматизированная
• ** АСУМ –Автоматизированная систему управления и мониторинга

Криогенный топливозаправочный комплекс СПГ в контейнерном исполнении (контейнерная АЗС)

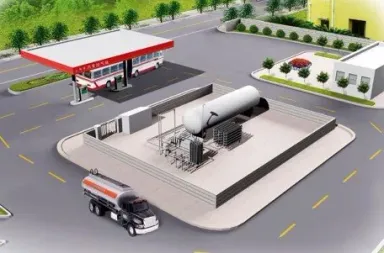

Контейнерная АЗС — это готовое заводское решение для заправки транспорта сжиженным природным газом (СПГ), разработанное для малых и средних предприятий. Комплекс размещается в стандартном 20- или 40-футовом контейнере, что обеспечивает быструю установку, минимальные требования к площадке и защиту оборудования от внешних воздействий.

Конструкция и компоненты

Основу комплекса составляет криогенный резервуар объемом от 5 до 20 м³, установленный в усиленной металлической раме. Резервуар изготовлен из низкотемпературной стали с вакуумно-порошковой изоляцией, что гарантирует сохранность СПГ при температуре -162°C и давлении до 1.6 МПа.

Ключевые элементы:

• Арматурный шкаф с криогенным погружным насосом собственного производства (производительность до 100 л/мин).

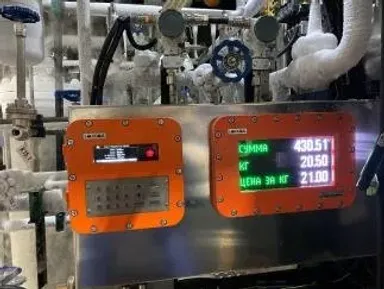

• Система учета топлива с электронным дисплеем и возможностью интеграции с 1С:Предприятие.
• Топливораздаточная колонка с терминалом для оплаты и выдачи чеков.
• Автоматическая система пожаротушения и датчики утечек метана.

Принцип работы: от приема газа до заправки

СПГ доставляется на станцию в криогенных цистернах и перекачивается в резервуар через входной криогенный клапан. При заправке транспорта насос подает газ через теплообменник, где он переводится в жидкое состояние, и направляет его в бак автомобиля.

Особенности эксплуатации:

• Возможность работы при температурах от -40°C до +50°C.
• Автономное энергоснабжение от встроенной солнечной панели или внешней сети.
• Удаленный мониторинг через мобильное приложение.

Преимущества перед стационарными АГЗС

Контейнерные станции выигрывают в гибкости и скорости запуска:

Технологические инновации

Мы внедряем:

• Систему двойного контроля утечек (инфракрасные датчики + ультразвуковые анализаторы).
• Энергоэффективные насосы с КПД до 80%.
• Модуль расширения для подключения дополнительных резервуаров.

Пример внедрения:
Для сельхозкооператива «АгроСоюз» мы установили контейнерную АЗС с резервуаром 10 м³, что сократило расходы на дизельное топливо на 35% за год.

Экономическая выгода

• Окупаемость: 2–3 года при средней заправке 5 транспортных единиц в сутки.
• Снижение затрат: СПГ дешевле дизеля на 20–25% , а обслуживание контейнерной АЗС требует на 50% меньше ресурсов.
• Господдержка: Возможность получения субсидий по программе «Чистый транспорт».

Важно: Все контейнерные комплексы соответствуют ГОСТ 33654-2015 и проходят испытания в НИИКриогенмаш. Гарантия — 3 года с продлением до 5 лет при заключении сервисного договора.
