АВО горизонтальные типа АВГ — назначение, конструкция и выбор

Аппараты воздушного охлаждения горизонтальные типа АВГ применяются для охлаждения и конденсации жидких, парообразных и газообразных сред в технологических схемах нефтепереработки, газовой и химической промышленности. Такое оборудование позволяет отказаться от дефицитной воды, стабилизировать режимы охлаждения и снизить эксплуатационные расходы за счёт использования окружающего воздуха как теплоносителя.

Горизонтальные аппараты АВГ состоят из трубных секций с оребрёнными биметаллическими трубами и осевых вентиляторов, размещённых на отдельной раме, что обеспечивает удобство обслуживания и надёжную работу в непрерывном режиме. В нашей компании можно заказать аппараты типоразмеров АВГ, 1АВГ, 2АВГ в исполнении под ваши параметры — с учётом рабочего давления, температуры, расхода и свойств продукта.

Назначение и область применения аппаратов АВГ

Горизонтальные аппараты воздушного охлаждения типа АВГ предназначены для отвода избыточного тепла от рабочих сред в процессах охлаждения продуктов, конденсации паров и частичного испарения в линиях переработки нефти, газа и нефтехимических продуктов. Они применяются на установках стабилизации и ректификации, компрессорных станциях, в блоках подготовки нефти и газа, а также на других объектах, где требуется надёжное воздушное охлаждение при ограниченных ресурсах воды. Конструкция с горизонтальным расположением теплообменных секций упрощает монтаж на эстакадах, позволяет устанавливать аппараты в ряд и формировать блоки заданной производительности.

В отличие от водяных градирен и традиционных теплообменников, аппараты АВГ практически не зависят от наличия циркуляционной воды и позволяют работать в районах с дефицитом водных ресурсов или жёсткими требованиями по экологическому сбросу. Использование АВГ помогает снизить эксплуатационные затраты, уменьшить объём водоподготовки и повысить отказоустойчивость технологической схемы. На практике такие аппараты устанавливают на НПЗ, газоперерабатывающих заводах, газораспределительных станциях и химических производствах, где важны стабильные температуры и возможность поэтапного наращивания мощности.

• Охлаждение жидких и газообразных углеводородов в установках подготовки нефти и газа с обеспечением заданной температуры на выходе.
• Конденсация парообразных продуктов в линиях ректификации и стабилизации с возвратом конденсата в технологический цикл.
• Применение на компрессорных станциях для охлаждения газа между ступенями сжатия и перед транспортировкой по трубопроводам.

Конструкция и принцип работы горизонтальных аппаратов АВГ

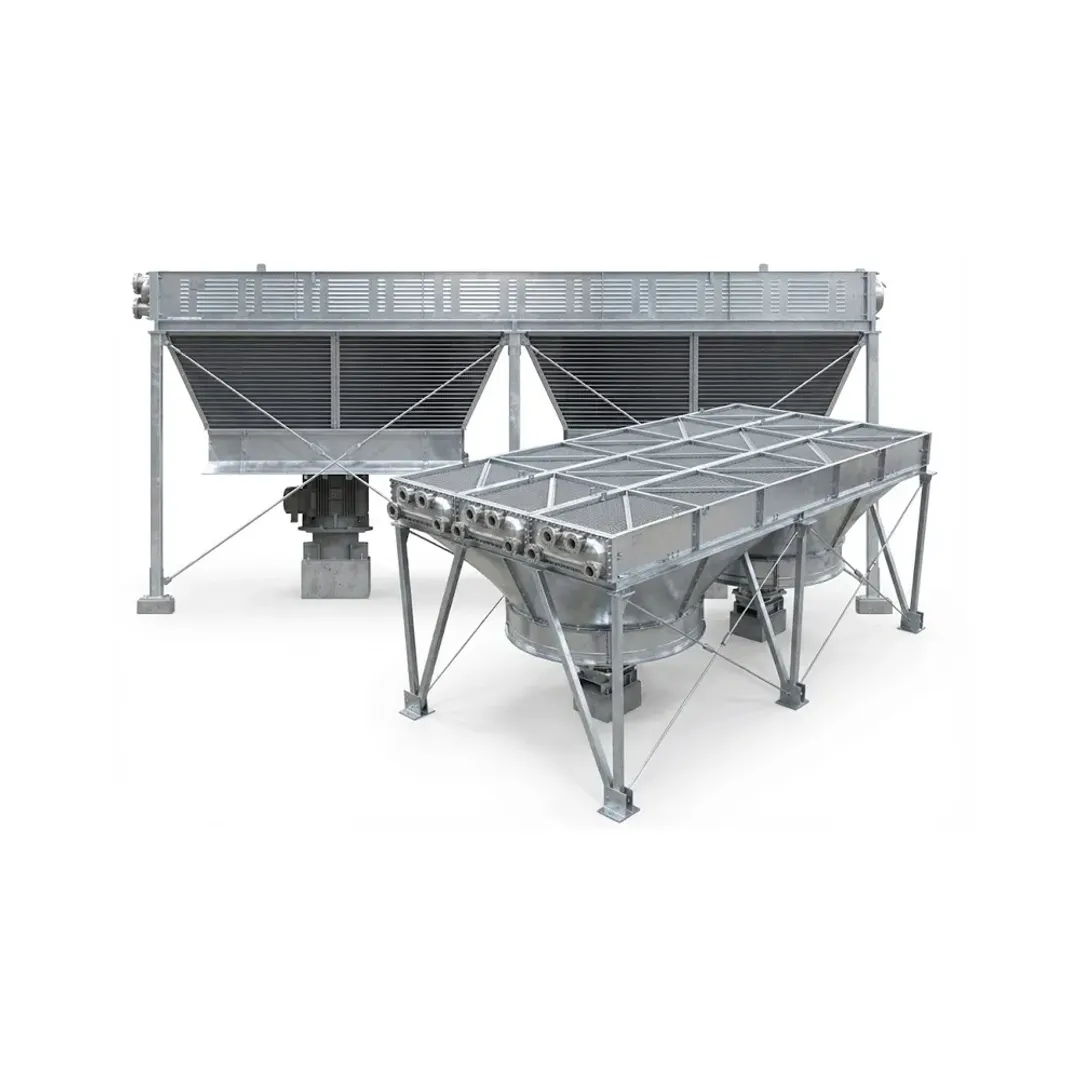

Типовой аппарат АВГ включает одну или несколько горизонтально расположенных секций, собранных из оребрённых биметаллических труб, по которым движется охлаждаемая среда. Секции монтируются на несущей металлоконструкции, под ними или сбоку устанавливаются осевые вентиляторы, создающие направленный поток воздуха через межтрубное пространство. Воздух, проходя между рядами оребрённых труб, забирает тепло у продукта, после чего нагретый поток выбрасывается в атмосферу, обеспечивая требуемое снижение температуры по длине трубного пучка.

Привод вентилятора размещён на отдельной раме и соединён с рабочим колесом через вал и муфту, что облегчает обслуживание и даёт возможность применять разные типы электродвигателей, в том числе с частотным регулированием скорости вращения. Установка преобразователей частоты позволяет более точно поддерживать температуру продукта и снижать потребление электроэнергии при работе в частичных режимах. Трубные секции выполняются из коррозионностойких материалов, а оребрение увеличивает поверхность теплообмена, обеспечивая компактность аппарата при высокой тепловой нагрузке.

• Оребрённые биметаллические трубы с оптимальным коэффициентом оребрения для повышения эффективности теплопередачи.
• Осевые вентиляторы с композитными рабочими колёсами и возможностью регулирования расхода воздуха за счёт изменения частоты вращения.
• Модульная металлоконструкция для одиночной установки или стыковки аппаратов в ряд, формируя блоки требуемой производительности.

Особенности эксплуатации и варианты комплектации

В условиях переменных температур окружающего воздуха горизонтальные аппараты АВГ могут оснащаться дополнительными узлами, повышающими удобство эксплуатации и расширяющими диапазон рабочих режимов. Для работы в холодный период на части исполнений устанавливают змеевики подогрева воздуха или системы рециркуляции нагретого потока, которые предотвращают переохлаждение продукта и обеспечивают плавное регулирование температуры на выходе. В ряде решений предусматриваются жалюзийные устройства, регулирующие расход воздуха через секции и позволяющие оперативно адаптировать режим к изменению нагрузки.

При выборе комплектации важно учитывать климатические условия, диапазон температур продукта и требуемую гибкость регулирования. При необходимости аппарат может поставляться как в виде полностью укомплектованного блока, так и поузлово: трубные секции, вентиляторные блоки, металлоконструкции, системы автоматизированного управления, площадки обслуживания. В нашей компании можно заказать аппарат АВГ как в стандартном исполнении по типовым рядам ТУ, так и с адаптацией по материалам, давлению, температуре и дополнительному оснащению под конкретный проект.

• Исполнения с подогревом воздуха и/или рециркуляцией нагретого потока для стабильной работы зимой и в межсезонье.
• Оснащение площадками обслуживания, лестницами и ограждениями для безопасной эксплуатации и регламентных работ.
• Поставка отдельных узлов (секций, вентиляторных блоков, металлоконструкций) для модернизации существующих линий охлаждения.

Сравнение решений и критерии выбора

При выборе аппарата воздушного охлаждения горизонтального типа важно сопоставить АВГ с другими конфигурациями, такими как зигзагообразные аппараты АВЗ, блочно-модульные комплексы или малопоточные исполнения. АВГ удобен, когда требуется надёжное охлаждение с возможностью установки аппаратов в ряд, простой доступ к секциям и вентиляторам, а также гибкая комплектация под конкретную установку. В отличие от блочно‑модульных решений, классический горизонтальный аппарат часто оказывается более простым по конструкции и обслуживанию, при этом обеспечивает достаточную производительность для большинства стандартных задач.

Ключевые критерии выбора аппарата АВГ — рабочее давление и температура среды, вид продукта (газ, жидкость, пар), необходимая холодопроизводительность и условия окружающей среды. С учётом этих параметров можно подобрать типоразмер, количество секций, материалы и комплектацию аппарата, а также рассчитать конфигурацию ряда аппаратов для всей установки. На базе ваших исходных данных можно заказать в нашей компании подбор аппаратов АВГ, подготовку технико‑коммерческого предложения и поставку оборудования в требуемые сроки.

Горизонтальные АВГ как основа надёжной системы охлаждения

Грамотно подобранный горизонтальный аппарат воздушного охлаждения типа АВГ становится опорным элементом всей системы терморегулирования на установках переработки нефти и газа. Продуманная конструкция, оребрённые трубные секции и адаптируемая комплектация позволяют сочетать такую технику с существующей инфраструктурой предприятия и поэтапно модернизировать действующие схемы охлаждения. В нашей компании можно заказать подбор и поставку аппаратов АВГ — достаточно передать исходные параметры процесса и требования по давлению, температуре и условиям эксплуатации.

В условиях ужесточения требований к эффективности и надёжности технологических объектов переход на воздушное охлаждение помогает уменьшить зависимость от водных ресурсов и снизить совокупные издержки. Выбор аппарата АВГ под конкретный проект — это инвестиция в устойчивую работу производства, которая окупается за счёт сокращения простоев, уменьшения затрат на обслуживание и повышения управляемости тепловых процессов.
