Изготовление канализационных смотровых колодцев
Канализационный смотровой колодец обеспечивает удобный доступ к подземным трубопроводам для осмотра, обслуживания и ремонта. Такое решение повышает надежность системы водоотведения и помогает своевременно устранять засоры и утечки. Стеклопластиковый корпус устойчив к коррозии, агрессивным средам и перепадам температур, поэтому колодец подходит для промышленных и коммунальных объектов. Небольшой вес по сравнению с железобетоном упрощает монтаж и снижает стоимость транспортировки. Колодец легко интегрируется в существующие сети хозяйственно-бытовой, ливневой и промышленной канализации.
Смотровой колодец решает сразу несколько типичных задач эксплуатации инженерных сетей: контроль уровня стоков, доступ к арматуре и узлам, вентиляция и гашение напора. При грамотном подборе диаметра и высоты он помогает выдерживать проектные уклоны, обходить пересечения с другими коммуникациями и защищать трубопроводы от перегрузок. Типовая конструкция включает рабочую камеру, горловину, люк, лоток и патрубки, которые ориентируют под трассу трубопроводов. Для конкретного объекта выполняется эскиз с учетом количества, диаметров и ориентации патрубков. Единая цельная конструкция снижает риск протечек, так как отпадает необходимость герметизировать стыки между кольцами.
Назначение и основные функции
Смотровые канализационные колодцы предназначены для наблюдения за работой сети и быстрого доступа к трубопроводам. Через люк обслуживающий персонал может проверять состояние лотка, соединений и арматуры, а также контролировать качество стоков на участках перед и после очистных сооружений. Колодец обеспечивает возможность прочистки магистралей при засорах или заиливании, что особенно важно на поворотах и в узловых точках. Дополнительно он позволяет отводить газы, образующиеся в канализационной системе, снижая риск коррозии и появления опасных смесей.
В зависимости от места установки и задачи проектируются линейные, поворотные, узловые, перепадные, контрольные колодцы и колодцы гашения напора. Линейные ставят на прямолинейных участках сети и при изменении диаметра или уклона труб, обеспечивая контроль и обслуживание протяжённых линий. Поворотные и узловые размещают в местах изменения направления потока или соединения нескольких трубопроводов, что упрощает обслуживание сложных конфигураций. Контрольные и пробоотборные колодцы используют для оценки качества очищенных сточных вод на выпуске в городскую сеть или водоем. Колодцы гашения напора и перепадные помогают компенсировать перепады высот и снизить скорость движения потока перед очистными сооружениями.
Основные функции смотрового колодца:
Контроль работы сети и уровня стоков в ключевых точках трассы.
Обеспечение доступа для прочистки труб и устранения засоров.
Возможность ремонта и замены участков трубопровода без масштабных земляных работ.
Вентиляция и отвод газов из системы канализации.
Отбор проб для контроля качества стоков на выпуске.
Гашение напора и компенсация перепадов высот на напорных участках.
Конструкция и технические характеристики

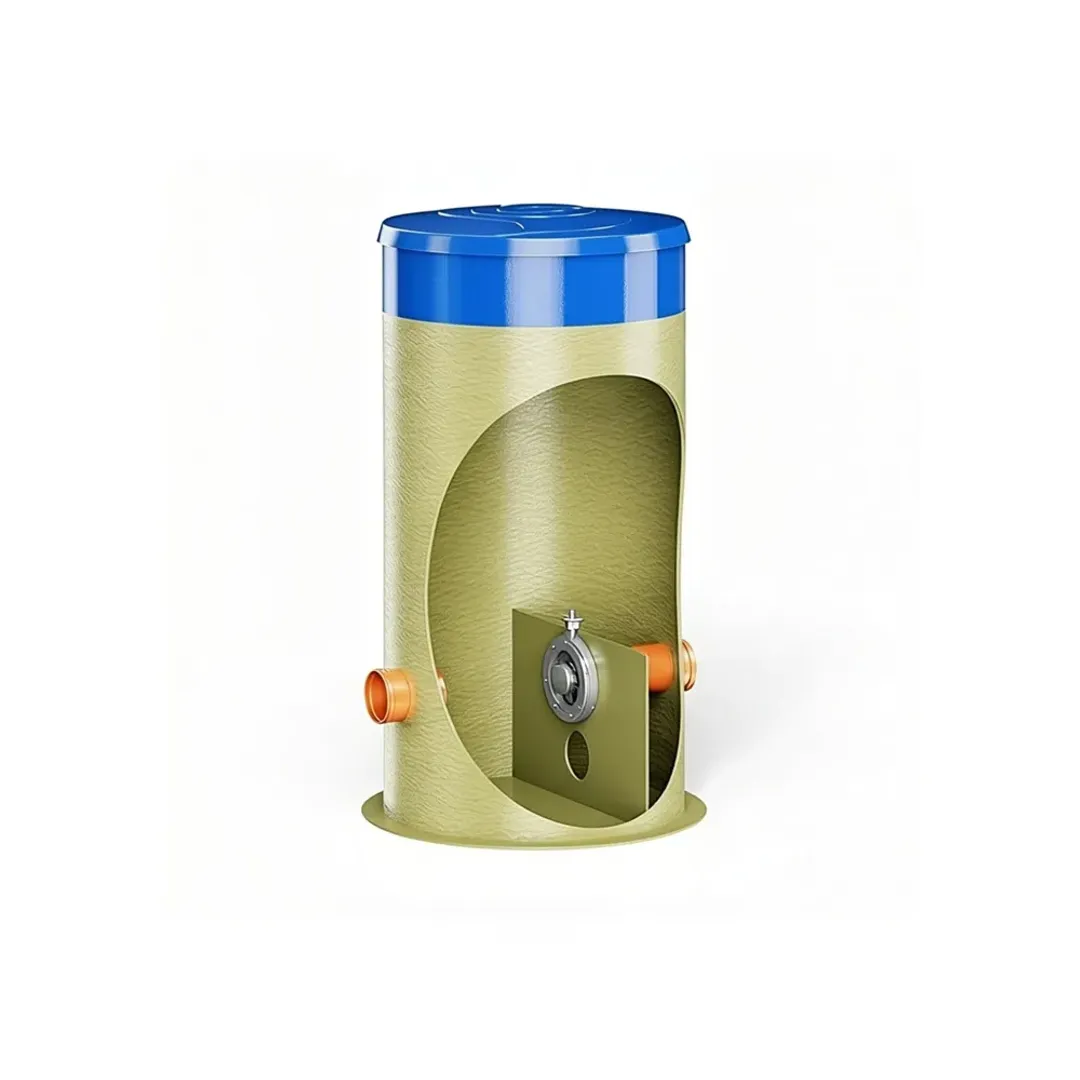

Канализационный смотровой колодец представляет собой вертикальный цилиндрический резервуар из армированного стеклопластика. Такая конструкция обеспечивает высокую прочность при низком весе и сохраняет геометрию при внешних нагрузках грунта. В зависимости от назначения колодец может оснащаться лотками, лестницами, устройствами гашения напора, распределительными перегородками и запорной арматурой. Корпус и лотковая часть формуются на заводе, что уменьшает объем работ на площадке и повышает качество лотка. Колодец комплектуется крышкой или переходником под чугунный люк, горловиной и патрубками под конкретный диаметр труб.
Линейка включает модели с диаметром корпуса от 800 до 3200 мм и высотой от 1100 до 5100 мм, что позволяет подобрать решение как для частных участков, так и для промышленных сетей. Например, модель КС-800-1000 имеет диаметр 800 мм, высоту 1100 мм и массу около 54 кг, а крупный колодец КС-3200-5000 при диаметре 3200 мм и высоте 5100 мм весит свыше 1400 кг. Цены на крупногабаритные решения рассчитываются по запросу с учетом комплектации и объема партии. Для производства нестандартного колодца требуется согласованный эскиз с привязкой по высоте и точным расположением патрубков.
Пример параметров типовых моделей :
Модель | Диаметр, мм | Высота, мм | Масса, кг | Стоимость с НДС |
|---|---|---|---|---|
800-1000 | 800 | 1100 | 54 | по запросу |
800-2000 | 800 | 2100 | 78 | по запросу |
1200-2000 | 1200 | 2100 | 161 | по запросу |
2000-3000 | 2000 | 3100 | 425 | по запросу |
3200-5000 | 3200 | 5100 | 1442 | по запросу |
Преимущества стеклопластиковых колодцев и области применения
Стеклопластиковые смотровые колодцы выгодно отличаются от традиционных железобетонных конструкций по весу, стойкости и долговечности. Небольшая масса облегчает транспортировку и позволяет обходиться без тяжелой грузоподъемной техники, что особенно заметно при монтаже в стесненных городских условиях и на частных участках. Материал корпуса устойчив к коррозии и химическим воздействиям, поэтому колодцы подходят для агрессивных стоков, в том числе на полигонах ТБО и химических производствах. Гладкая внутренняя поверхность снижает риск заиливания и упрощает обслуживание.
Заводская готовность изделия сокращает сроки строительства и уменьшает количество «мокрых» процессов на площадке. Колодец поставляется с уже сформированной лотковой частью из стеклопластика, встроенной лестницей и приформованными патрубками по согласованному эскизу. Возможность изготовления нестандартных решений позволяет адаптировать колодец под конкретную трассу, диаметр и ориентацию подводящих и отводящих линий. Колодцы широко применяются на хозяйственно-бытовой, ливневой и промышленной канализации промышленных предприятий, а также при инженерном обустройстве приусадебных участков.
Ключевые преимущества стеклопластиковых смотровых колодцев:
Низкий вес и простота монтажа без тяжелой спецтехники.
Устойчивость к коррозии, агрессивным средам и перепадам температур.
Гладкая внутренняя поверхность и заводская формовка лотков, снижающие заиливание.
Возможность изготовления нестандартных моделей по проектному эскизу.
Длительный срок службы при минимальных требованиях к обслуживанию.
Таблица: Сравнение стеклопластикового и железобетонного колодца
Критерий | Стеклопластиковый колодец | Железобетонный колодец |
|---|---|---|
Масса конструкции | Низкая, возможен монтаж малой техникой или вручную | Высокая, требуется тяжелая грузоподъемная техника |
Коррозионная стойкость | Высокая, материал не ржавеет и не разрушается от стоков | Подвержен коррозии арматуры и разрушению бетона |
Герметичность | Единая несоставная конструкция, минимум стыков | Многокольцевая конструкция, требуется герметизация швов |
Срок службы | Длительный, сохраняется при агрессивных средах | Зависит от качества бетона и условий эксплуатации |
Гибкость по форме и патрубкам | Изготовление по эскизу с нужной ориентацией патрубков | Ограниченные возможности по нестандартным решениям |
Как выбрать и заказать подходящий смотровой колодец
Подбор канализационного смотрового колодца начинается с анализа схемы сети и условий эксплуатации. Для линейных участков подбирают диаметр корпуса с учетом необходимости доступа внутрь для обслуживания, а высоту – по проектной отметке труб и глубине заложения. Для узловых и поворотных точек учитывают количество подключаемых линий, угол поворота и требуемый диаметр патрубков. В случае перепадов высот или перехода с напорной сети на самотечную заранее закладывают перепадные и напорогасительные решения.
Для изготовления колодца требуется эскиз с обозначением диаметра корпуса, высоты, отметок лотка и ориентации патрубков. На его основе проектируется конструкция с учетом нагрузок грунта, уровня грунтовых вод и требований по устойчивости к всплытию; при необходимости рассчитывается и подбирается железобетонное основание. При заказе также согласуется тип колодца (линейный, поворотный, узловой, перепадный, контрольный или гаситель напора), комплектация люками и лестницами. Итоговая стоимость зависит от размеров, типа, комплектации и объема поставки.
Основные шаги выбора смотрового колодца:
Определить назначение колодца и его расположение в схеме сети (линейный, поворотный, узловой, перепадный и т.д.).
Подобрать диаметр корпуса и высоту по проектным отметкам и требованиям к обслуживанию.
Задать диаметр, количество и ориентацию патрубков, а также необходимость дополнительных устройств (лестницы, гашение напора, распределительные перегородки).
Согласовать эскиз и комплектацию, уточнить сроки производства и стоимость.
Надежные смотровые колодцы для инженерных сетей
Канализационный смотровой колодец помогает сделать систему водоотведения удобной в обслуживании и безопасной в эксплуатации. Стеклопластиковая конструкция сочетает легкость монтажа с высокой стойкостью к агрессивным средам и нагрузкам грунта. Готовое заводское изделие с лотками, патрубками и лестницей позволяет значительно сократить сроки монтажа и снизить риски ошибок на площадке.
Благодаря широкому диапазону диаметров, высот и типов колодцев можно подобрать решение для линейных, поворотных, узловых и перепадных участков, а также для контроля качества стоков. Возможность изготовления нестандартных моделей по эскизу делает удобным инструментом для проектировщиков и эксплуатирующих организаций. При выборе и заказе важно учитывать схему сети, гидравлические режимы и требования по долговечности, чтобы колодец надежно работал весь срок службы объекта.
