Изготовление разделительных камер

Разделительная камера из стеклопластика применяется для разделения потока дождевых и производственных сточных вод перед очистными сооружениями или при сбросе в городской коллектор. Она помогает стабилизировать расход, разгружать локальные ЛОС и снижать нагрузку на городскую сеть. Такое решение важно там, где нужно сохранить самотечный режим и обеспечить безопасный отвод условно чистых стоков без избыточных затрат на насосное оборудование.

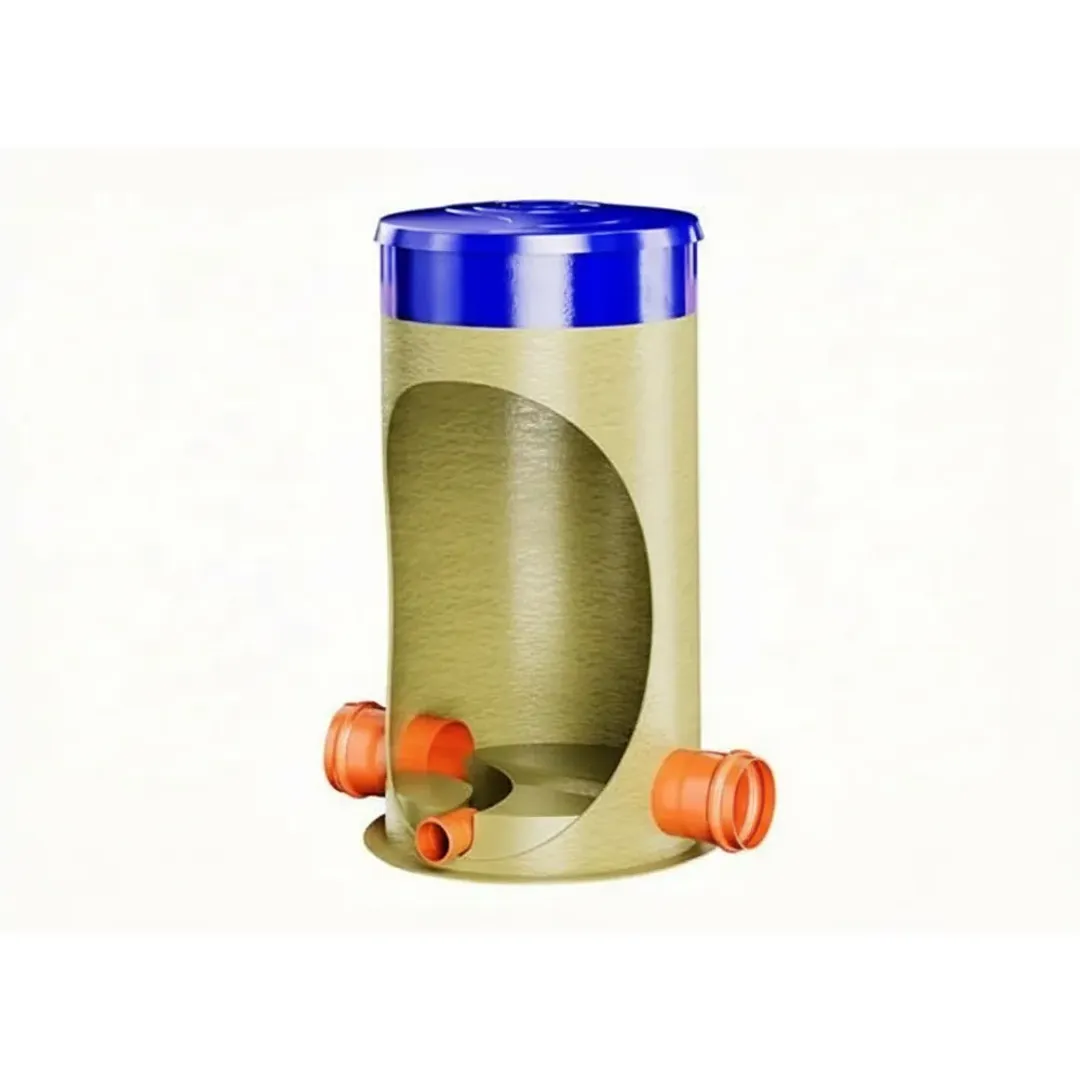

Конструкция представляет собой цилиндрический корпус из армированного стеклопластика с подводящими и отводящими патрубками, а также с лотком, высота которого задает расчетный расход. Высота «гребня водослива» подбирается по гидравлической методике под конкретный объект, что позволяет точно задать долю стока, направляемую на очистку и в байпас. Такое инженерное решение делает камеру удобным инструментом для проектировщиков и эксплуатирующих организаций, работающих с ливневой и раздельной канализацией.

Назначение и принцип работы разделительной камеры

Разделительная камера из стеклопластика используется на последнем участке ливневой сети перед локальными очистными сооружениями или подключением к городскому коллектору. Основная задача оборудования — отделить наиболее загрязненную часть стока, направив её на очистку, и одновременно организовать байпас для условно чистых потоков при пиковых осадках. Это позволяет оптимизировать производительность ЛОС и уменьшить их габариты за счет сокращения расчетного расхода через блок очистки.

Работа камеры строится на переливе через водосливной гребень внутри корпуса. Первичные, наиболее загрязненные порции воды проходят через объем камеры и направляются на очистные сооружения, а последующие, менее загрязненные, при превышении уровня в корпусе переливаются через ребро водослива и уходят по байпасной линии. Высота этого ребра подбирается индивидуально с учетом расхода, диаметров трубопроводов и уклонов подводящих линий. Таким образом, камера выполняет функцию автоматического регулятора расхода без подвижных механизмов и привода.

• Отделение «грязного» стока для последующей очистки и разгрузка сети при ливнях.
• Снижение требуемой производительности очистных сооружений за счет ограничения расчетного расхода.
• Сохранение самотечного режима и уменьшение потребности в насосных станциях.

Конструктивное исполнение и варианты компоновки

Стеклопластиковая разделительная камера КР выполняется в виде монолитного цилиндрического корпуса, по геометрии сопоставимого с железобетонным колодцем, но при меньшей массе. Такое исполнение удобно при монтаже в стесненных условиях и на слабых или водонасыщенных грунтах, где важно снизить нагрузку на основание и отказаться от дополнительных гидроизоляционных работ. Внутри корпуса размещаются лотки, перегородки и патрубки, формирующие требуемую гидравлическую схему.

По внутренней компоновке камеры могут иметь направление потока на очистку под углом к подводящей линии или по одной оси с подводящим трубопроводом. Уровни лотков и отметки патрубков подбираются под параметры сети: от классического варианта с патрубками на одной оси до исполнения с разными уровнями, если того требуют проектные решения. Материал — армированный стеклопластик, изготавливаемый методом машинной намотки, обеспечивающий высокую прочность, коррозионную стойкость и герметичность корпуса.

• Цилиндрический корпус из стеклопластика, совместимый по габаритам с ж/б колодцами.
• Варианты направления потока: по оси линии или под углом к подводящему трубопроводу.
• Гибкая настройка отметок лотков и патрубков под реальные уклоны сети.

Преимущества стеклопластиковой камеры КР

Камеры КР поставляются как готовые к монтажу изделия с уже организованной внутренней системой регулирования потока. Высота лотка и конфигурация перегородок рассчитываются на стадии проектирования и реализуются на заводе, что снижает количество работ на площадке и уменьшает риск ошибок при монтаже. Цельная конструкция корпуса позволяет устанавливать оборудование в водонасыщенных грунтах без сложной гидроизоляции котлована и стыков.

Минимальный перепад между лотками подводящих и отводящих трубопроводов помогает сохранить самотечный режим по трассе и сократить вероятность применения насосных станций. При необходимости возможно использование индивидуально разработанных решений с нестандартными углами направления патрубков, другими диаметрами и нестандартными отметками. Отсутствие механизмов для регулирования расхода дополнительно упрощает эксплуатацию, а сроки изготовления от разработки до поставки обычно укладываются в 5–10 дней.

• Готовность к монтажу: внутренняя гидравлика и лотки формируются на заводе по расчетным данным.
• Монолитный корпус для установки в сложных и водонасыщенных грунтах без дополнительных мер гидроизоляции.
• Минимальные перепады отметок труб, позволяющие обойтись без насосного оборудования на участке.
• Индивидуальные конфигурации патрубков и углов под существующую трассу сети.
• Отсутствие подвижных узлов и механизмов, снижение затрат на обслуживание.

Типоразмеры и основные характеристики КР

Линейка разделительных камер КР включает типоразмеры с диаметрами от 1200 до 3200 мм и высотой (заглублением) от 1000 до 5000 мм. Это позволяет подобрать решение как для малых расходов на локальных участках сети, так и для крупных объектов с высокой интенсивностью дождевых стоков. Масса изделий варьируется от 119 до 1442 кг, что упрощает транспортировку и погрузочно-разгрузочные операции на площадке.

Базовые модели для ливневой канализации включают камеры диаметром 1200, 1500, 2000, 2400 и 3200 мм с шагом по высоте 1 метр. В открытых прайсах указана ориентировочная стоимость для части типоразмеров, а для камер с большей высотой применяется расчет «по запросу» с учетом конкретных требований проекта. Чем больше диаметр и заглубление, тем больший расход и объем потока способен перерабатывать корпус, что важно учитывать при гидравлическом расчете сети и подборе ЛОС.

• Основные диаметры: 1200, 1500, 2000, 2400, 3200 мм для разных уровней расхода.
• Диапазон высот: от 1000 до 5000 мм, подбор по требуемой глубине заложения труб.
• Масса изделий: от 119 до 1442 кг в зависимости от размера, удобство транспортировки.

Когда стоит выбрать стеклопластиковую разделительную камеру

Стеклопластиковая разделительная камера подходит для объектов, где важно объединить надежное регулирование дождевого стока, компактный монтаж и низкую эксплуатационную нагрузку. Она особенно востребована на площадках с ограниченным пространством, сложными грунтовыми условиями и требованием сохранить самотечный режим без строительства насосных станций. Заводская готовность и гибкость по исполнению упрощают работу проектировщикам, монтажным организациям и службе эксплуатации.

Выбор КР оправдан, когда требуется точное разделение потока перед локальными очистными сооружениями или при врезке в городскую сеть по принципу ливнеспуска. За счет стеклопластикового корпуса и продуманной внутренней гидравлики камера служит долгие годы, сохраняя расчетные характеристики и герметичность без сложного обслуживания. Это делает её практичным компонентом современных систем ливневой и раздельной канализации как на промышленных, так и на гражданских объектах.
