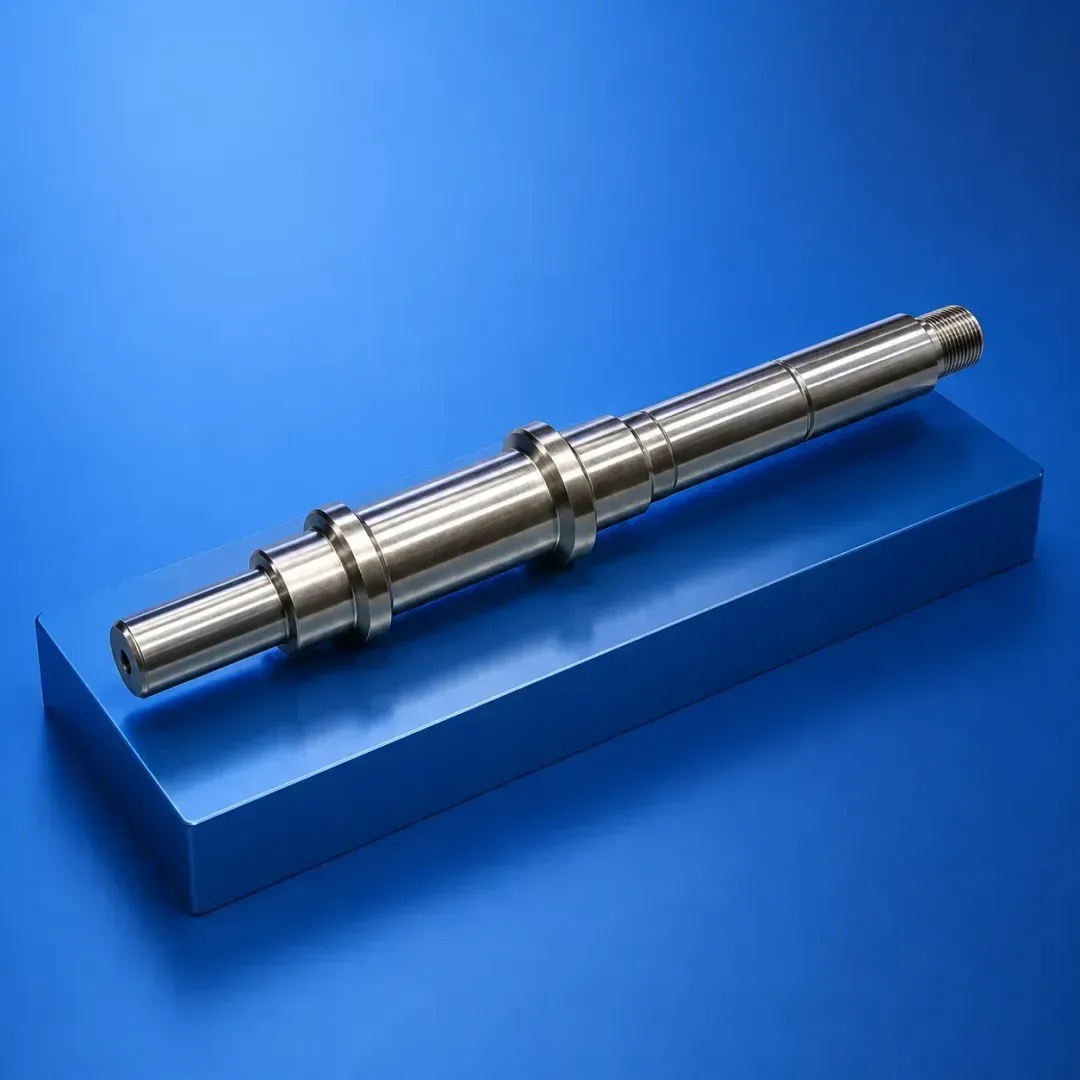

Вал длиной 134 мм из нержавеющей стали 40Х13 - это прецизионная деталь, изготавливаемая методом механической обработки на станках с ЧПУ по индивидуальному эскизу заказчика (номер Б-07-001-165). Материал 40Х13 (аналог AISI 420) обеспечивает высокую коррозионную стойкость, твердость после термообработки и износостойкость, что делает такой вал востребованным в пищевом, химическом и медицинском машиностроении.
На нашем производстве в Москве мы выполняем полный цикл обработки - от токарных и фрезерных операций до шлифования и закалки - с гарантированным соблюдением геометрических допусков по чертежу. Доставка готовой детали возможна по Москве и Московской области курьерскими службами.
Технические характеристики и виды
Изготовление вала длиной 134 мм из стали 40Х13 требует точного соблюдения технологии обработки с учетом свойств материала. Сталь 40Х13 относится к мартенситному классу, после закалки и отпуска приобретает твердость до 48-52 HRC, при этом сохраняет достаточную вязкость. Основные этапы обработки:
- Точение черновое и чистовое - удаление припуска, формирование ступеней, канавок, фасок. Используются токарные станки с ЧПУ, обеспечивающие точность до 6-7 квалитета.
- Фрезерование - при необходимости создания шпоночных пазов, лысок, резьбовых отверстий. Применяются концевые фрезы из твердого сплава, стойкие к налипанию нержавеющей стали.
- Шлифование круглое - для достижения шероховатости поверхности Ra 0.8-1.6 мкм и точности посадочных мест до 5-6 квалитета. Наружное шлифование выполняется на круглошлифовальных станках.
- Термическая обработка - закалка при 1000-1050°C с последующим отпуском для снятия напряжений и придания заданной твердости. 40Х13 может подвергаться азотированию для повышения поверхностной твердости.
- Контроль геометрии - измерение длины, диаметров, биения, шероховатости с использованием микрометров, индикаторов, профилометров. Каждая деталь сопровождается протоколом контроля.
Типовые исполнения такого вала могут предусматривать разную конфигурацию: гладкий вал, ступенчатый, с резьбовыми участками, с центровыми отверстиями, с фасками под уплотнения. Материал - только коррозионностойкая сталь, что исключает появление ржавчины в агрессивных средах и при контакте с пищевыми продуктами.
Сферы применения и советы по выбору
Валы из стали 40Х13 применяются в оборудовании, где требуется сочетание износостойкости и стойкости к коррозии:
- Пищевое машиностроение - валы конвейеров, насосов, дробилок, смесителей;
- Химическая промышленность - валы мешалок, дозаторов, арматуры;
- Медицинская техника - валы манипуляторов, стерилизационного оборудования;
- Инструментальное производство - хвостовики оснастки, оправки;
- Приборостроение и робототехника - точные оси и валы малого диаметра.
Советы по выбору и заказу:
- Уточните условия эксплуатации - если вал работает в агрессивной среде (кислоты, щелочи, морская вода), возможно потребуется дополнительная пассивация или покрытие. Сталь 40Х13 устойчива к пресной воде и слабым растворам, но в кислотах корродирует. Рассмотрите применение 12Х18Н10Т или более легированных марок.
- Твердость и термообработка - для работы в условиях трения без смазки рекомендуется закалка до 48-52 HRC. Если вал испытывает ударные нагрузки, лучше выбрать отпуск на более низкую твердость (35-45 HRC) для сохранения вязкости.
- Точность и базы - при длине 134 мм даже небольшая погрешность центровки может вызвать биение. Убедитесь, что на эскизе проставлены допуски на диаметры и допуск соосности. При необходимости выполняется сверление центровых отверстий для обработки в центрах.
- Доставка в Московском регионе - наши детали упаковываются в антикоррозионную бумагу и пенал, чтобы избежать повреждений при транспортировке. Сроки изготовления согласуются индивидуально, доставка по Москве и МО осуществляется курьерской службой.
Изготовление вала длиной 134мм по эскизу заказчика
Наше производство специализируется на изготовлении валов и других деталей механообработки по чертежам и эскизам заказчика. Деталь с номером Б-07-001-165 будет изготовлена строго в соответствии с вашим эскизом: выдерживание длины 134 мм, всех диаметров, фасок, канавок, шероховатости. Мы используем современные обрабатывающие центры с ЧПУ и контрольно-измерительную технику (координатно-измерительные машины, профилометры), что гарантирует повторяемость свойств для партии разного объема.
Сталь 40Х13 закупается от проверенных металлургических заводов с сертификатами. После механической обработки при необходимости выполняется закалка и отпуск в вакуумной печи для минимизации окисления поверхности. Деталь может поставляться как в термообработанном, так и в сыром состоянии - по требованию заказчика.
Точная стоимость зависит от сложности геометрии, требований к точности и шероховатости, а также объема партии. Мы предлагаем индивидуальный расчет без открытого прайса. Для получения коммерческого предложения необходимо направить эскиз или чертеж на эл. почту. Срок изготовления единичной детали обычно составляет 5-10 рабочих дней.
Как оформить заказ
Для начала сотрудничества отправьте эскиз или чертеж вала Б-07-001-165 на электронную почту info@investsteel.ru или позвоните по телефону +7 (495) 188-80-44. Наши технологи проанализируют конструкцию, предложат оптимальный маршрут обработки и рассчитают стоимость. После согласования мы приступаем к производству. Доставка готовой детали осуществляется по Москве и Московской области, также возможен самовывоз. Вы получаете готовый вал с паспортом качества и протоколом измерений.
Популярные вопросы (FAQ)
Какие допуски вы можете обеспечить на диаметр вала длиной 134 мм?
Стандартные допуски при обработке на ЧПУ - от +/-0.05 мм до +/-0.01 мм в зависимости от требуемого квалитета. Для прецизионных посадок возможно шлифование до 6 квалитета (0.025 мм на диаметр). Уточните допуски в эскизе.
Можно ли изготовить вал из 40Х13 без термообработки?
Да, мы можем изготовить вал в состоянии поставки (отожженном, твердость около 200 HB). Однако без закалки сталь 40Х13 имеет пониженную износостойкость. Для большинства промышленных применений рекомендуется хотя бы нормализация или улучшение.
Какой минимальный объем партии при таком изготовлении по эскизу?
Мы работаем как с единичными деталями, так и с сериями. Для единичного вала стоимость будет выше из-за затрат на наладку. При партии от 10 штук цена за единицу снижается. Расчёт индивидуальный.
Как упаковывается вал при доставке по Московской области?
Деталь оборачивается в маслостойкую бумагу, помещается в пенал из вспененного полиэтилена и картонную коробку. Для партии дополнительно используются деревянные обрешетки. Повреждения при транспортировке исключены.
Делаете ли вы дополнительные операции - накатку рифлений, проточку канавок д��я уплотнений?
Да, наши станки позволяют выполнять накатку, нарезание резьбы, сверление отверстий, фрезерование пазов. Наличие таких операций необходимо указать на эскизе, это повлияет на стоимость.
