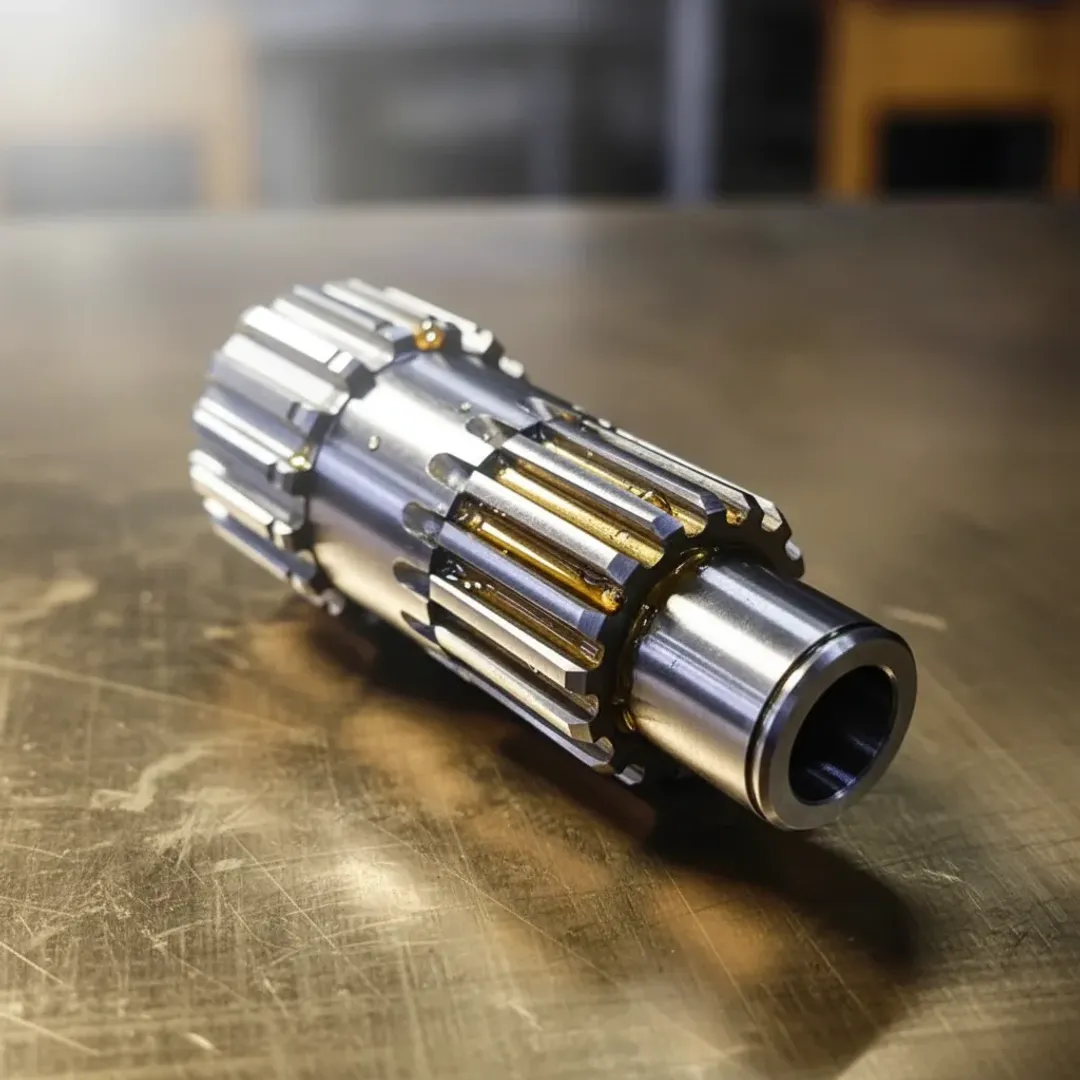

Вал шлицевой в сборе - это ответственная сборочная единица, включающая шлицевой вал из стали 40Х и червяк из бронзового сплава БрАЖ-4. Такая конструкция применяется в узлах, где требуется передача крутящего момента с высокими нагрузками и износостойкостью. Наше производство в Москве и Московской области изготавливает данные сборки методом механической обработки по чертежам заказчика с обязательной консервацией маслом для защиты от коррозии. Доставка готовых изделий выполняется по Москве и МО в кратчайшие сроки.

Технические характеристики и виды

Шлицевой вал из стали 40Х проходит полный цикл механической обработки: точение, фрезерование шлицев по внутреннему или наружному диаметру, шлифование посадочных мест и шлицевых поверхностей. Для повышения твёрдости и износостойкости применяется закалка с высоким отпуском (HRC 30-35) или поверхностная закалка ТВЧ. Червяк изготавливается из бронзового сплава БрАЖ-4 (безоловянная бронза, легированная алюминием и железом), обеспечивающего низкий коэффициент трения в паре со сталью. Механическая обработка червяка включает точение профиля витков на станках с ЧПУ и последующее шлифование для достижения 6-7 квалитета точности. После изготовления все детали проходят сборку, контроль геометрических параметров и консервацию индустриальным маслом путём погружения или распыления. Типовые исполнения могут различаться по модулю зацепления, числу заходов червяка, типу шлицевого соединения (прямобочные, эвольвентные). Достигаемая шероховатость для вала - Ra 0.8-1.6 мкм, для червяка - Ra 0.4-0.8 мкм.

Сферы применения и советы по выбору

Валы шлицевые в сборе с червяком применяются в редукторах общего машиностроения, станкостроении, подъёмно-транспортном оборудовании, приводах промышленных роботов. При выборе исполнения учитывайте следующие рекомендации: для ударных нагрузок используйте сталь 40Х с закалкой ТВЧ на поверхность шлицев; для работы в агрессивных средах рекомендуется дополнительная защита - хромирование шлицевого вала или изготовление червяка из коррозионностойкой бронзы (БрАЖН-10-2). Точность сборки выбирайте исходя из частоты вращения: при высоких оборотах (свыше 1500 об/мин) необходима динамическая балансировка. Для условий Московского региона с частыми перепадами температур и влажности консервация маслом является оптимальным бюджетным решением. При транспортировке используйте дополнительную упаковку в промасленную бумагу и полиэтилен.

Изготовление вала шлицевого в сборе по чертежам заказчика

Наше производство принимает заказы на изготовление шлицевых валов в сборе по индивидуальным чертежам и техническим заданиям. Мы прорабатываем каждый проект: программируем обработку на современных станках с ЧПУ, обеспечиваем повторяемость геометрии в серии, проводим промежуточный и финишный контроль. Цена рассчитывается индивидуально в зависимости от сложности деталей, материала, тиража и требований по точности. Мы не публикуем открытый прайс, так как каждая сборка уникальна. Доставка в пределах Москвы и Московской области осуществляется курьерскими службами, сроки согласовываются при оформлении заказа.

Как оформить заказ

Для расчёта стоимости и сроков изготовления пришлите чертежи или эскизы на электронную почту info@investsteel.ru или свяжитесь с нами по телефону +7 (495) 188-80-44. Менеджер свяжется с вами в течение рабочего дня и подготовит персональное коммерческое предложение.

Популярные вопросы (FAQ)

1. Какие материалы вы используете для шлицевого вала?

Чаще всего применяем сталь 40Х, но по требованию заказчика возможны стали 45, 30ХГСА, нержавеющие (AISI 304, AISI 316) или легированные с повышенной прокаливаемостью.

2. Можно ли заказать только шлицевой вал без червяка и сборки?

Да, мы изготавливаем отдельные компоненты по вашему чертежу. Сборка и консервация выполняются только при заказе полной позиции «в сборе».

3. Как вы гарантируете точность шлицевого и червячного зацепления?

После механической обработки каждая деталь контролируется на координатно-измерительной машине. Отклонения по шагу и профилю шлицев и витков червяка выдерживаются в пределах 6-8 квалитета.

4. Как производится консервация маслом?

Собранный узел погружается в ванну с индустриальным маслом (И-20А или И-40А) либо обрабатывается распылением. Излишки масла удаляются, после чего деталь упаковывается. Консервация защищает от коррозии на срок до 12 месяцев при хранении в сухом помещении.

5. Есть ли доставка по Московской области?

Да, мы доставляем изделия по Москве и МО курьерскими службами. Стоимость доставки рассчитывается индивидуально в зависимости от габаритов и веса заказа.
