Области применения

АВО применяются для:

• Конденсации паров и охлаждения газов, масел, технологических жидкостей.
• Установок подготовки нефти и газа, компрессорных станций магистральных газопроводов.
• Нефтеперерабатывающих и газоперерабатывающих заводов, объектов химической и нефтехимической промышленности.
• Энергетических объектов, где требуется надёжное воздушное охлаждение без расхода воды.

Преимущества аппаратов воздушного охлаждения

Основные преимущества АВО по сравнению с водяными системами:

• Отсутствие расхода воды и необходимости в системах водоподготовки и оборотного водоснабжения.
• Снижение капитальных и эксплуатационных затрат за счёт более простой инфраструктуры.
• Экологичность: нет сброса сточных вод и реагентов.
• Возможность работы в широком диапазоне климатических условий, включая регионы с низкими температурами и повышенной сейсмичностью.
• Длительный срок службы оборудования при правильной эксплуатации (до 20–25 лет).

Современные АВО оснащаются частотными приводами, системами автоматического регулирования температуры и антикоррозионными покрытиями, что обеспечивает стабильную работу даже в агрессивных условиях.

Конструкция и принцип работы

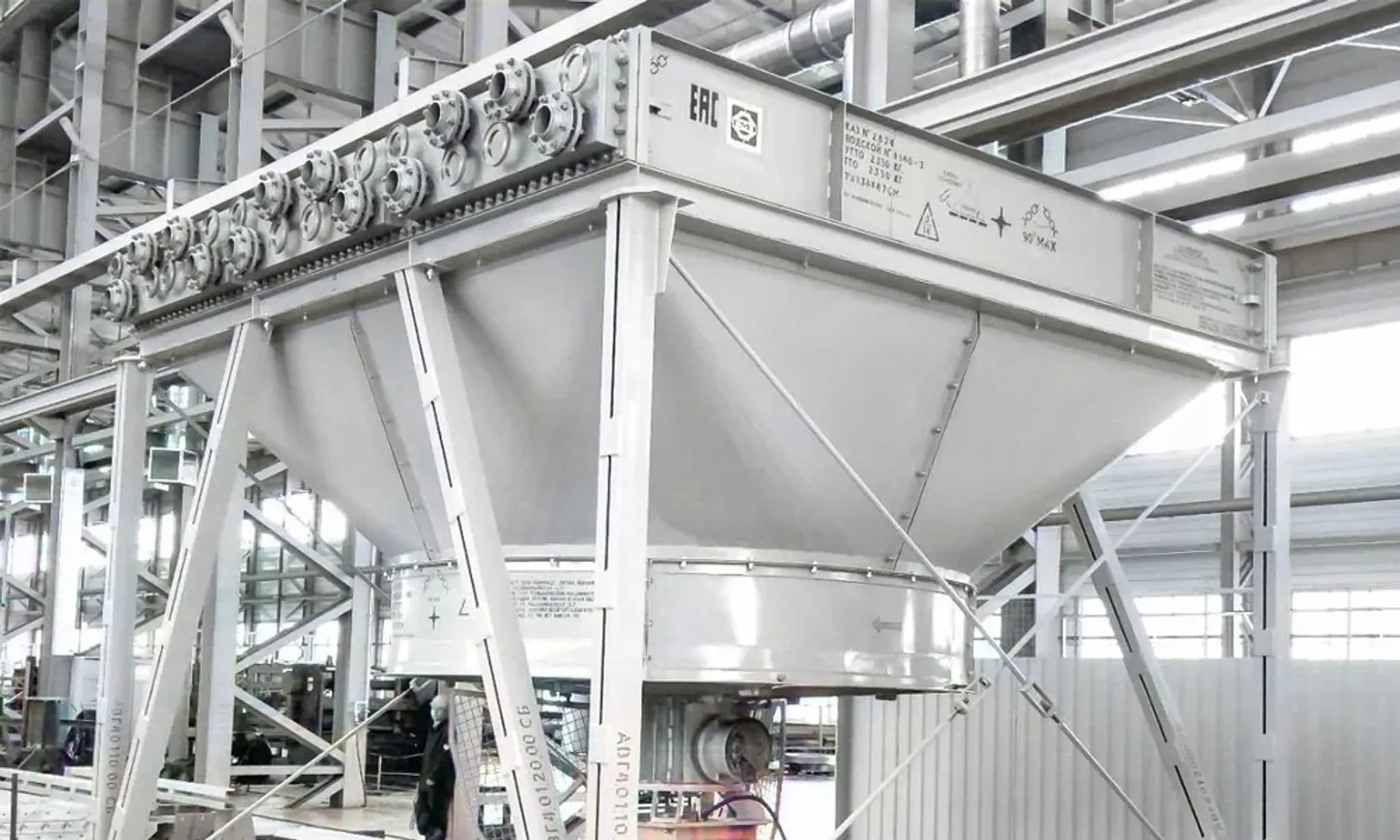

Типовой аппарат воздушного охлаждения включает:

• Теплообменные секции из оребрённых биметаллических труб.
• Вентиляторные блоки с колёсами большого диаметра и электроприводами.
• Опорную металлоконструкцию, коллекторы и трубопроводы подвода/отвода продукта.
• При необходимости — систему рециркуляции воздуха, жалюзи, устройства защиты от переохлаждения.

Принцип работы:

• Охлаждаемый продукт движется по трубному пространству теплообменных секций.
• Вентиляторы прогоняют атмосферный воздух через межтрубное пространство, забирая тепло от продукта.
• За счёт регулирования расхода воздуха и рециркуляции обеспечивается требуемая температура на выходе.

Типы аппаратов воздушного охлаждения

По конструкции и назначению используют:

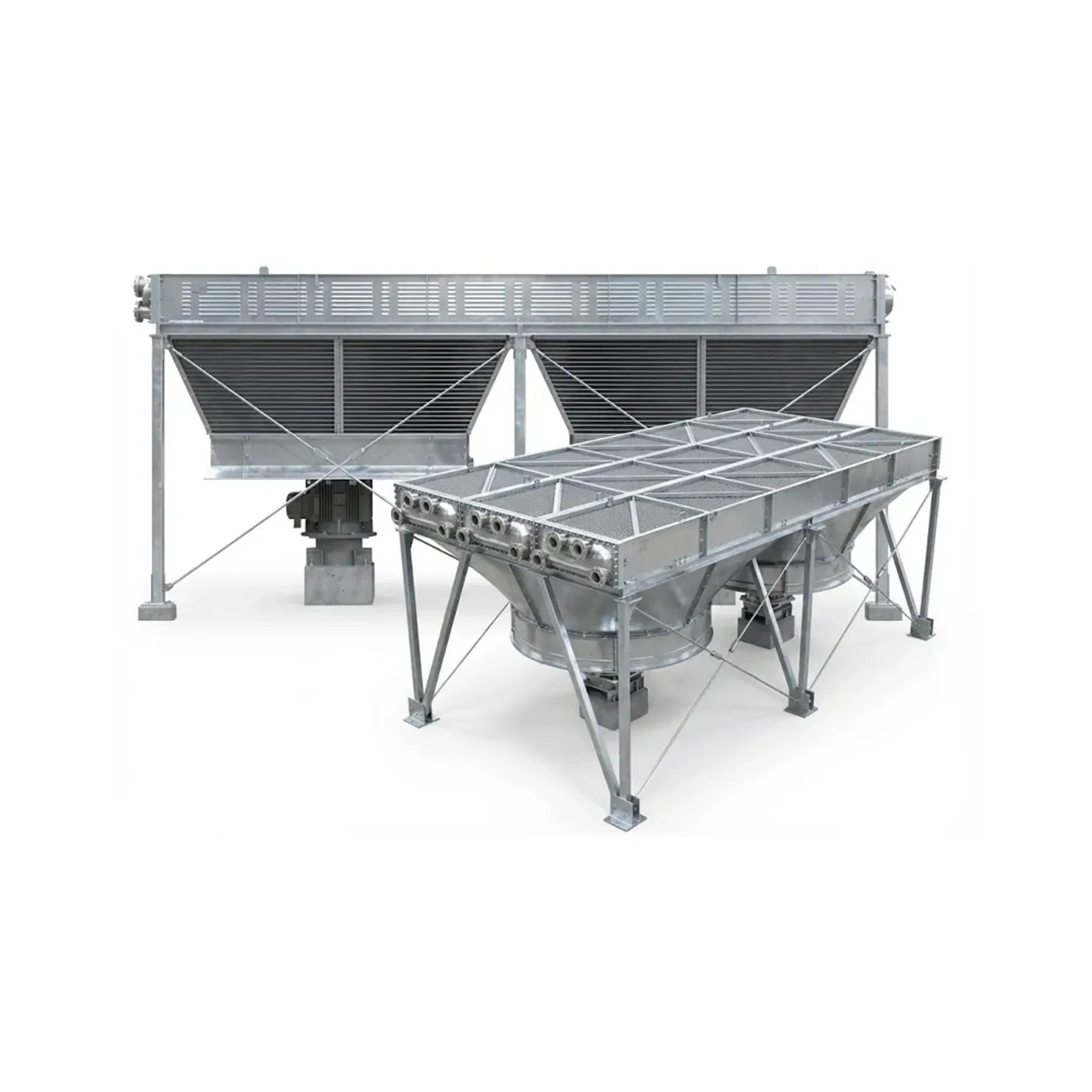

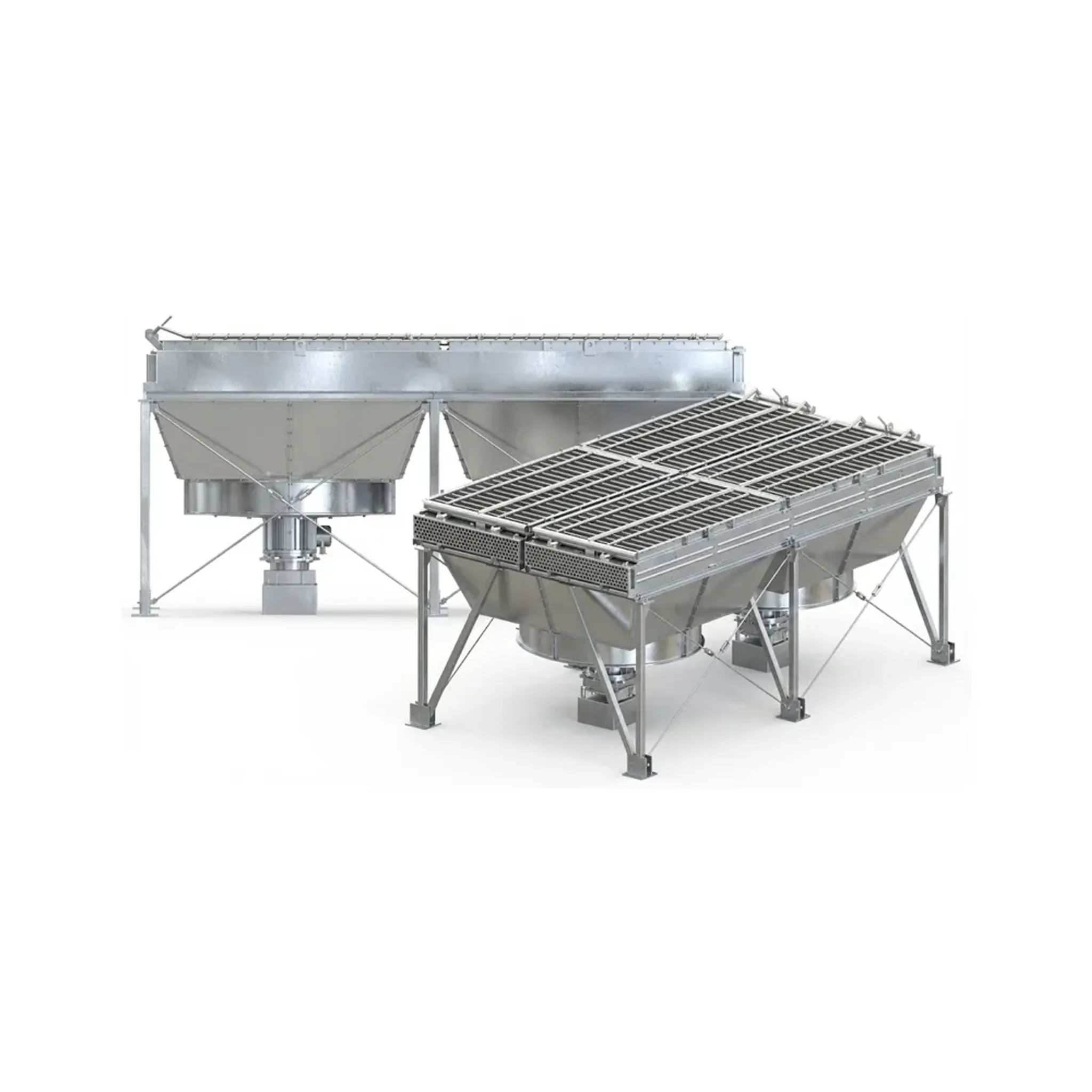

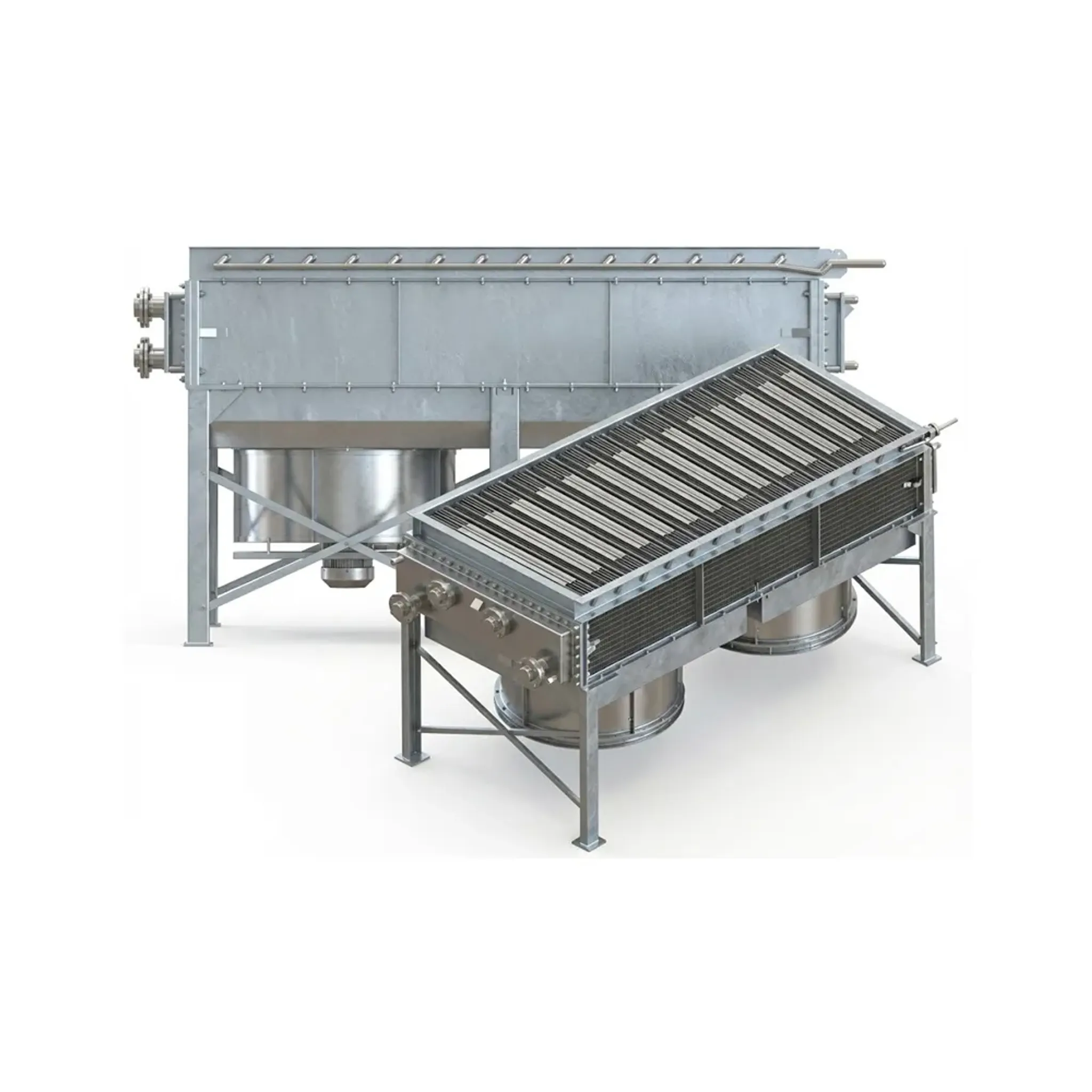

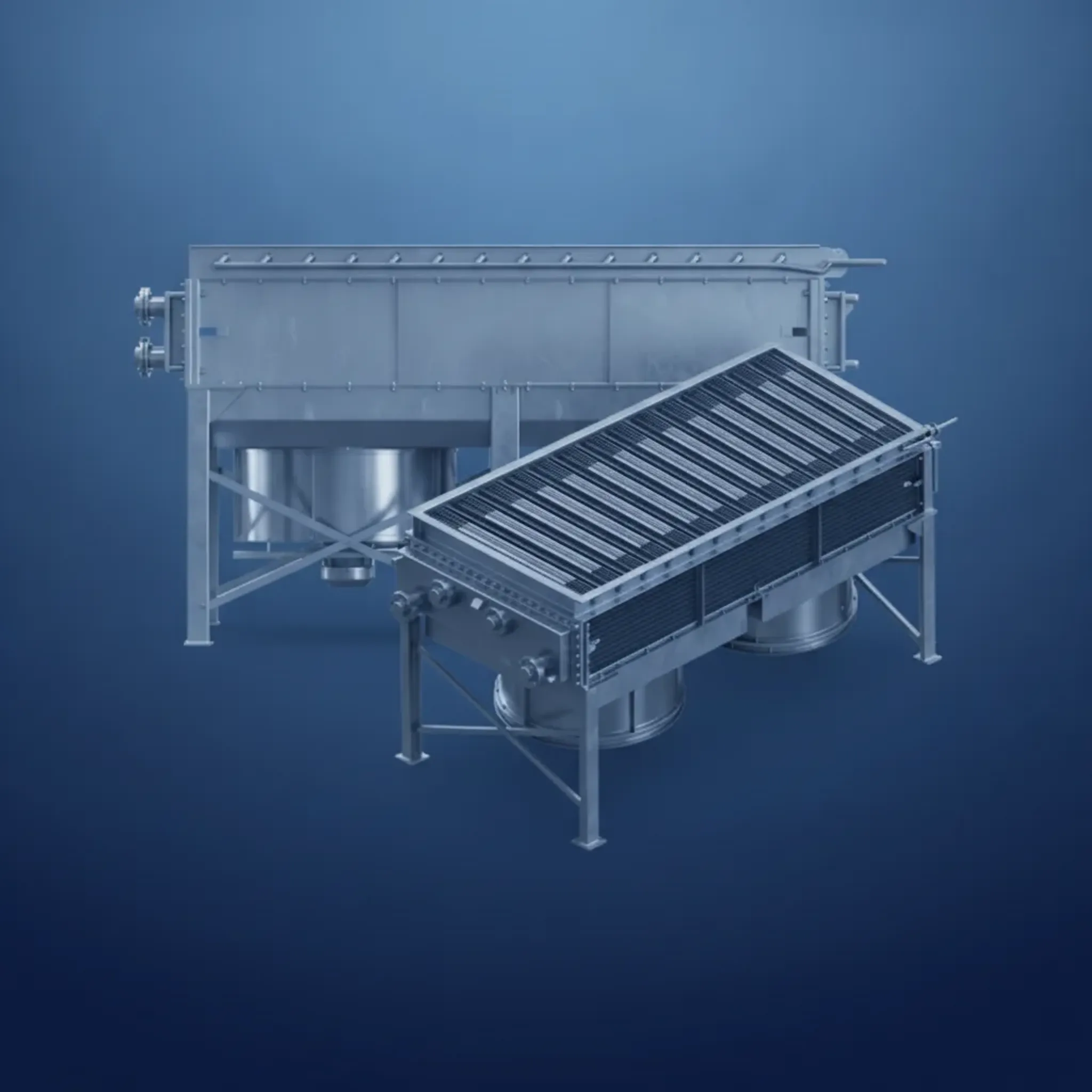

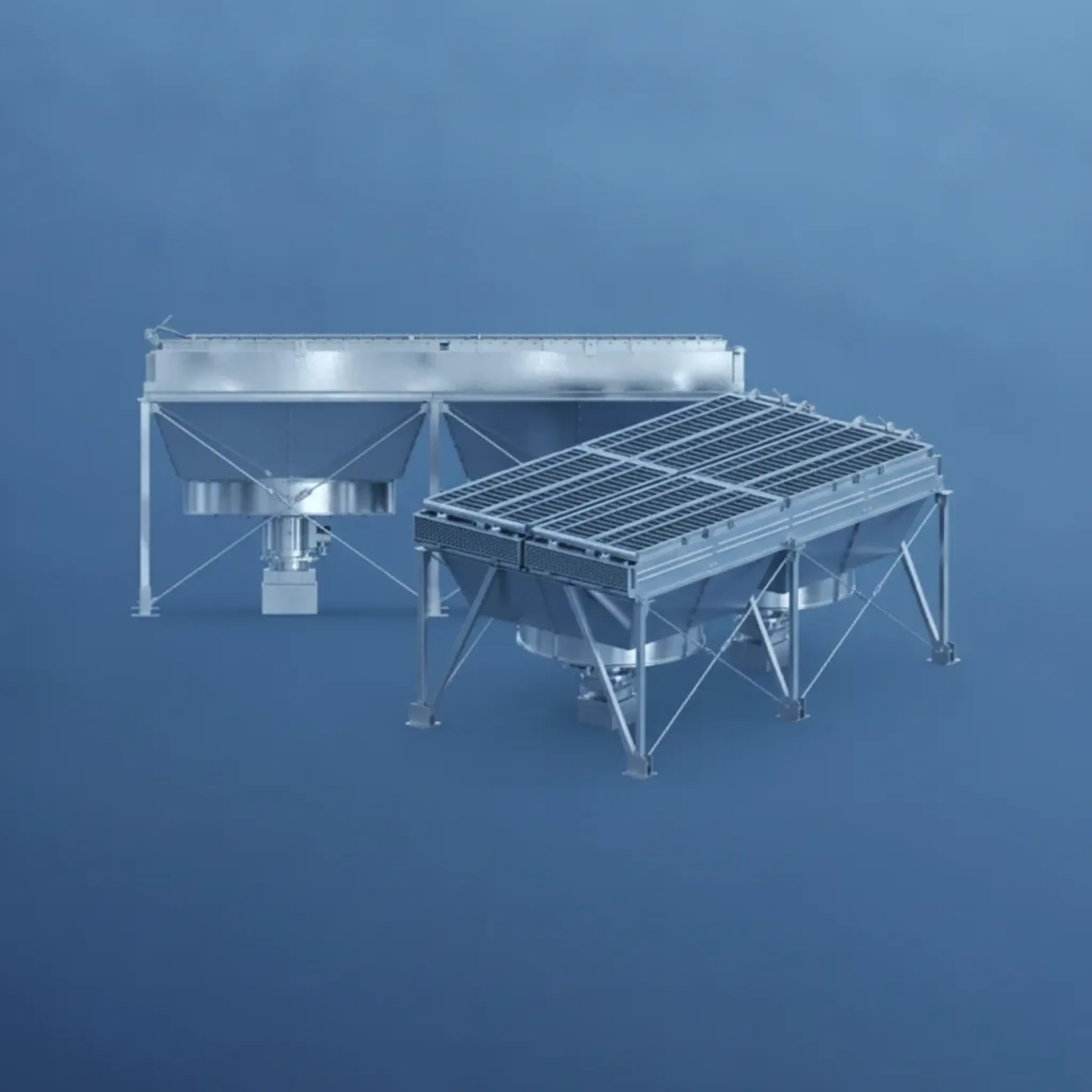

• Горизонтальные АВГ — универсальные аппараты для широкого круга задач.

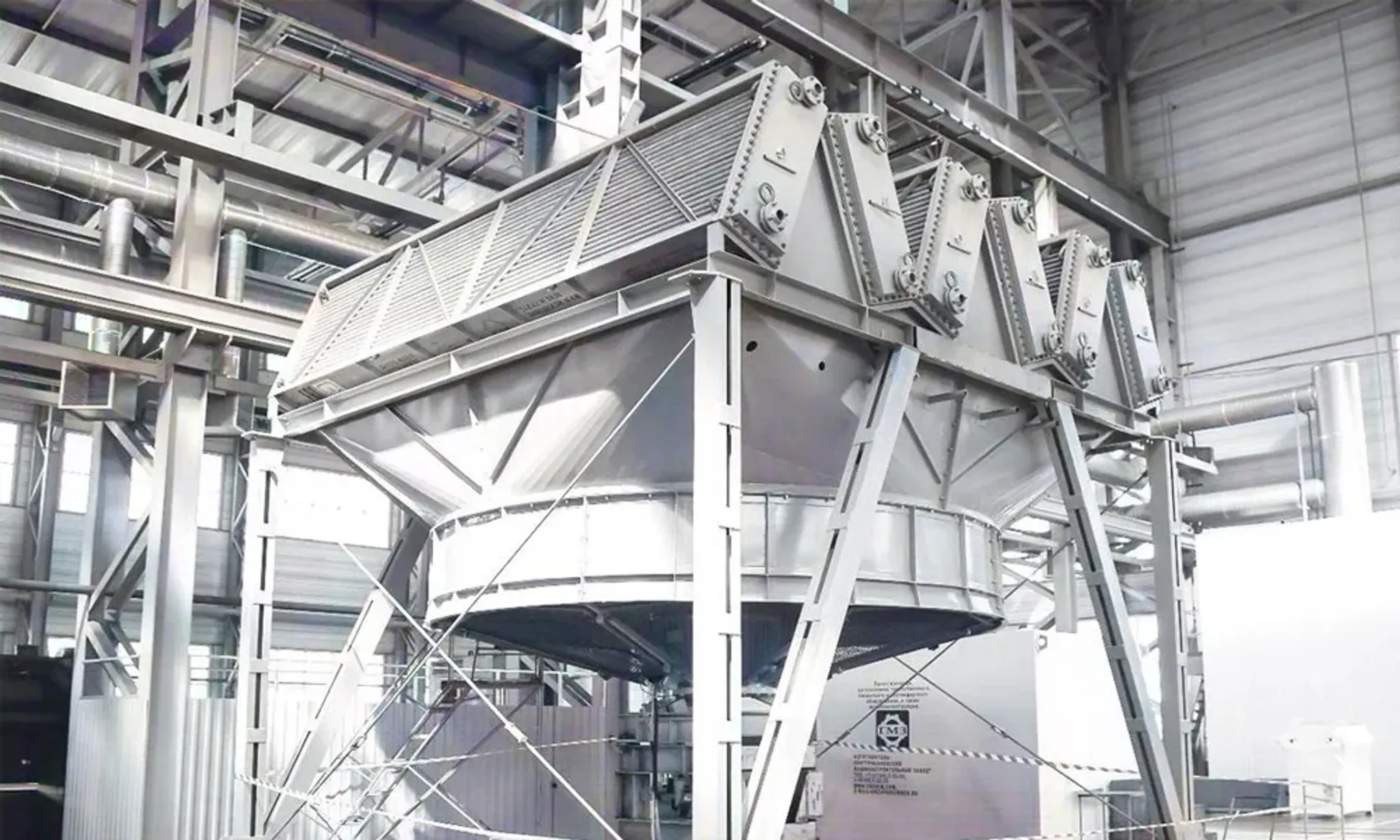

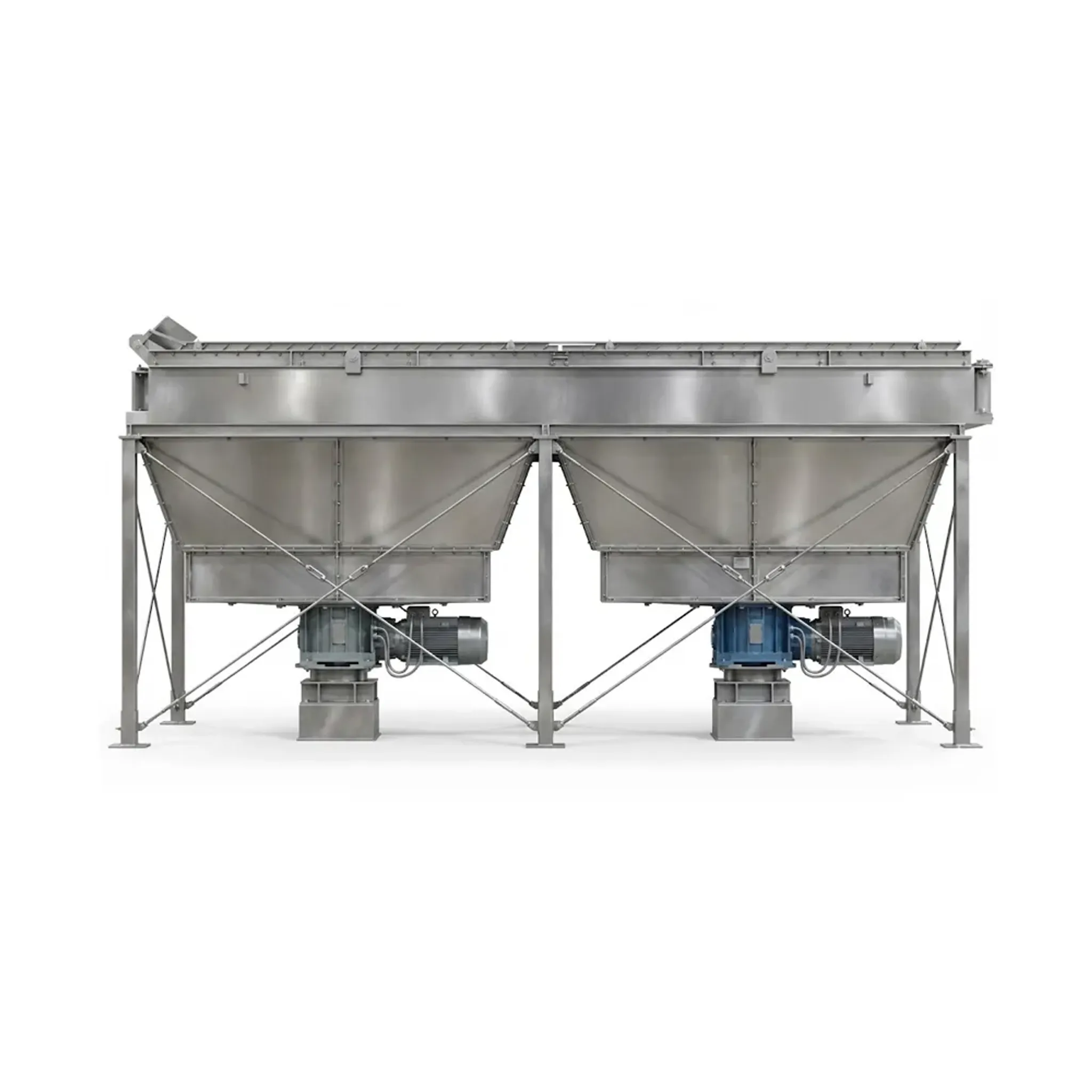

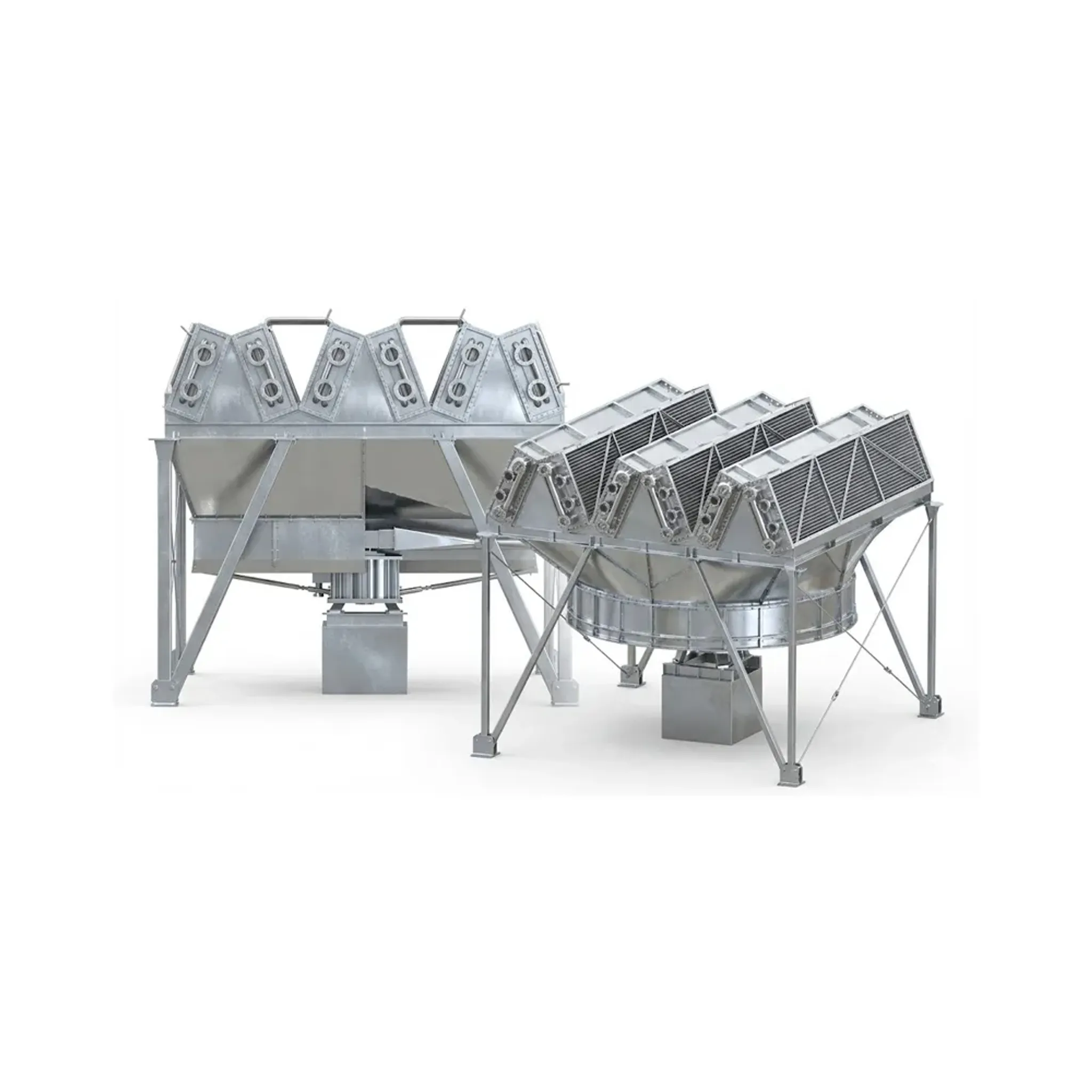

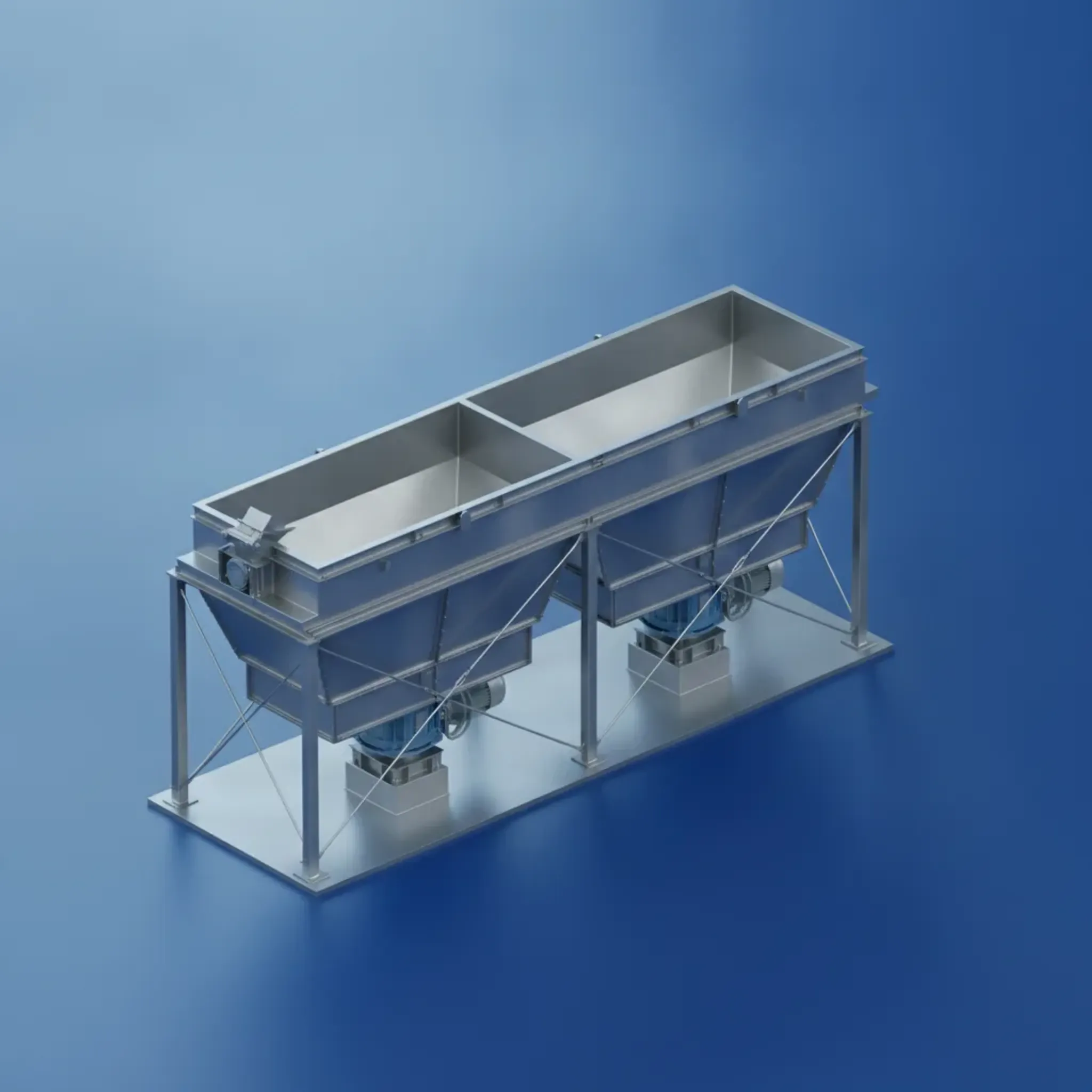

• Зигзагообразные АВЗ — компактные решения при ограниченной площадке или высоте.

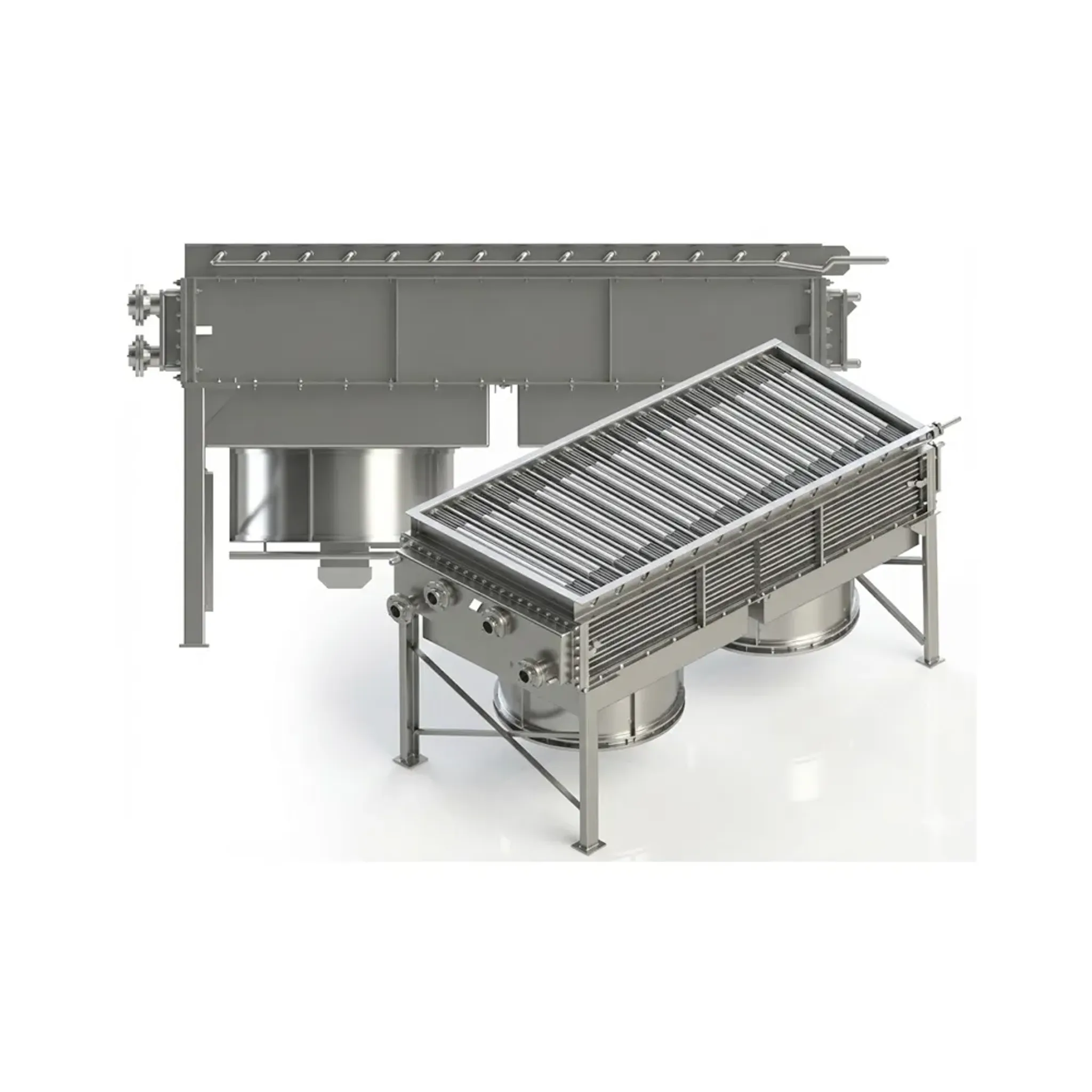

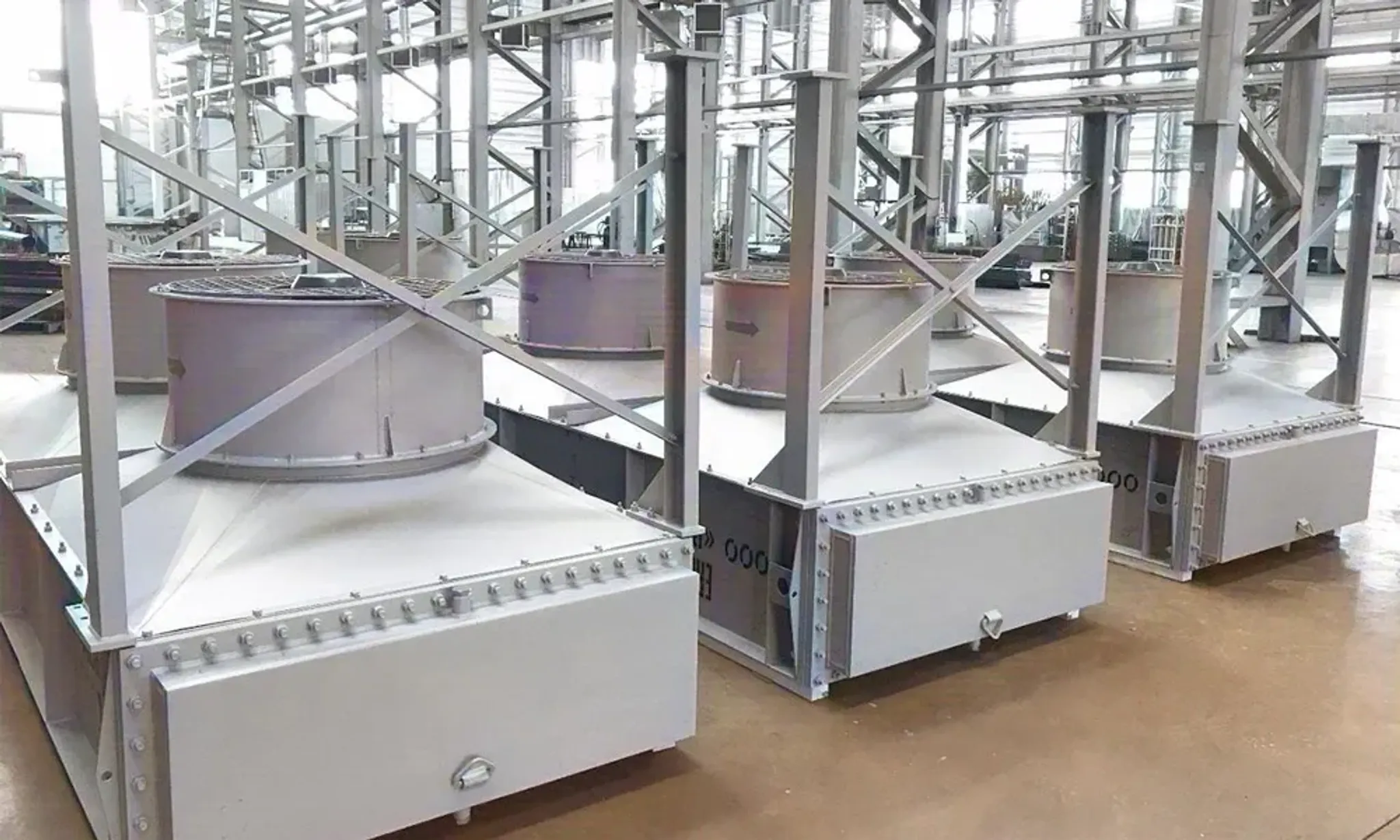

• Малопоточные АВМ — для небольших расходов продукта и локальных объектов.

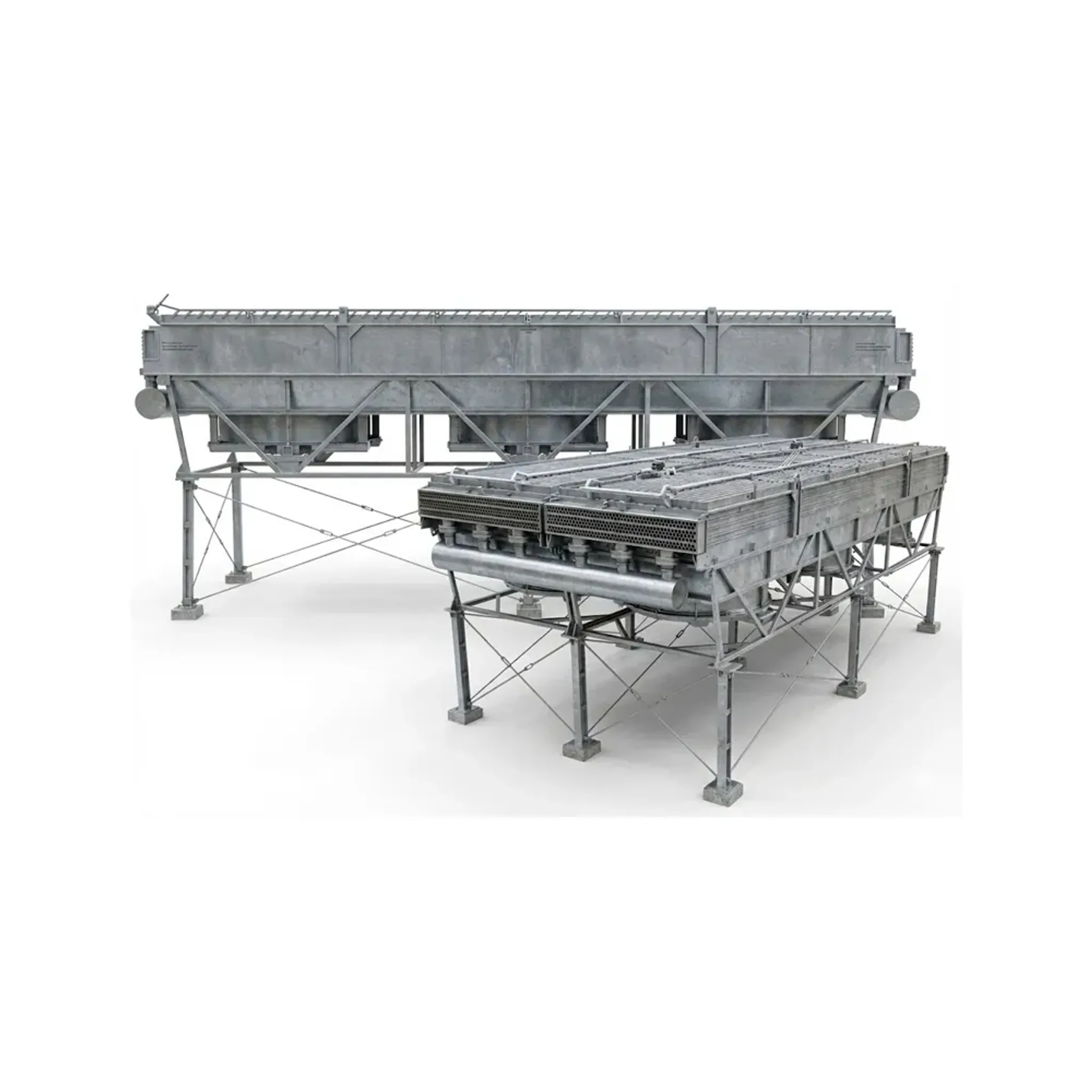

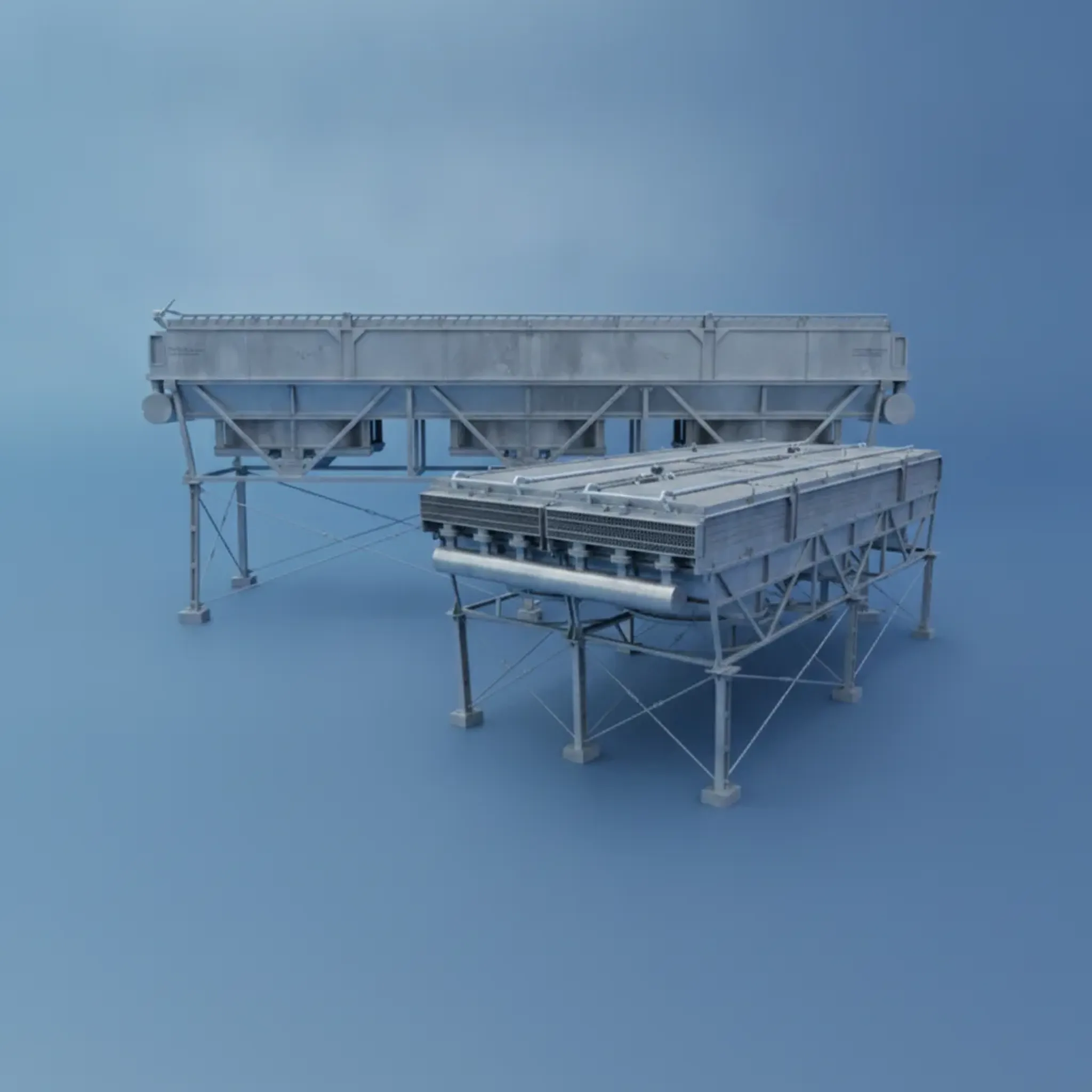

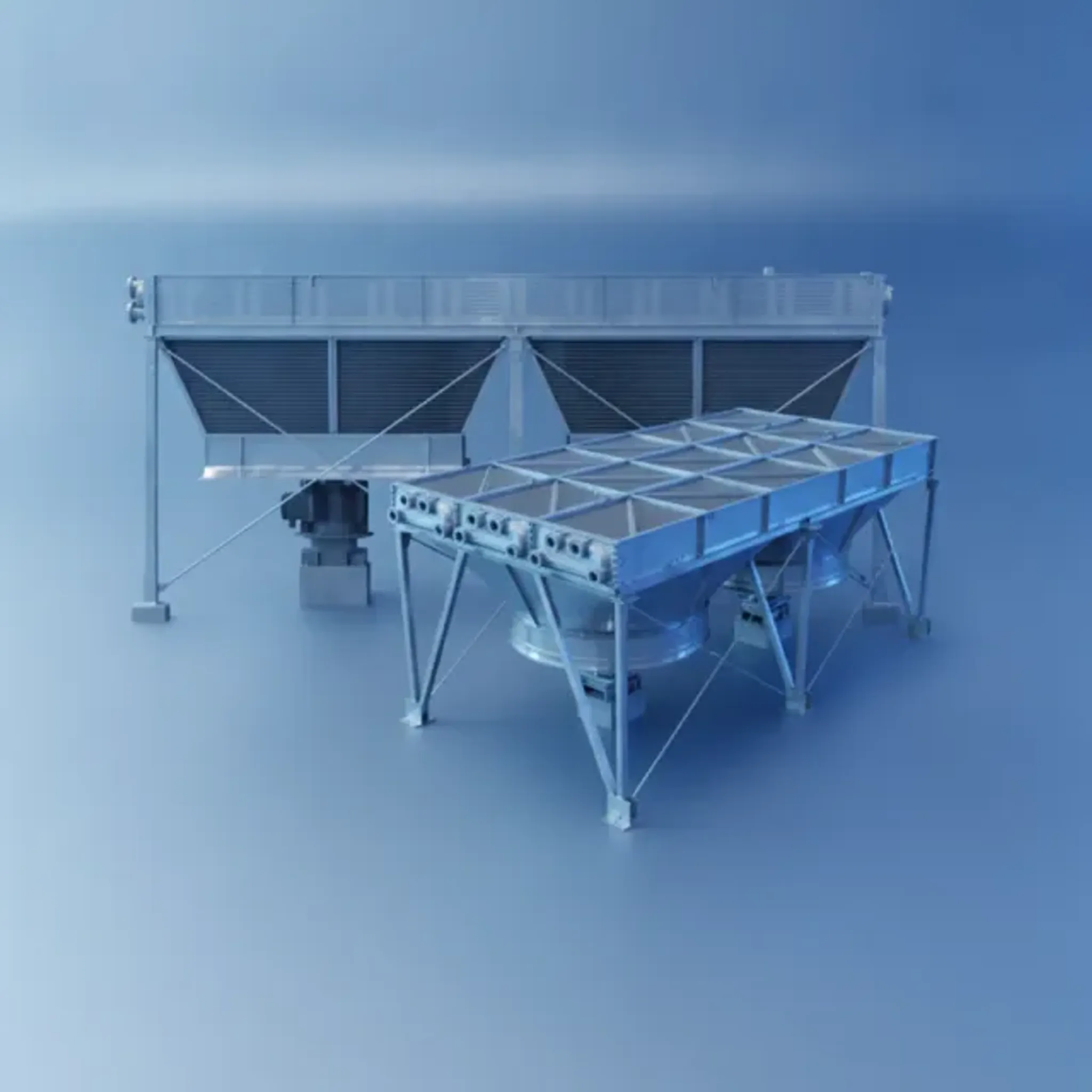

• Блочные АВО — модульные решения для быстрой монтажной готовности.
• Исполнения с рециркуляцией воздуха — для суровых климатических условий и точного поддержания температуры.

Отдельно выделяют аппараты для газа, конденсата, нефти, масел и высоковязких продуктов, где требуется увеличенная площадь теплообмена и специальная компоновка труб.

Рабочие параметры (обобщённо)

В типовых промышленных исполнениях:

• Давление продукта — до 32 МПа, возможна работа под вакуумом (с ограничениями по минимальному давлению).
• Температура среды — до 350–400 °С (в зависимости от материала труб и оребрения).
• Количество ходов по трубному пространству — от 1 до 8.
• Длина труб — порядка 4–8 м, число рядов — до 4–8.

Конкретные значения зависят от серии и исполнения аппарата и уточняются при теплотехническом расчёте.

Наши возможности по АВО

Наша компания предлагает:

• Проектирование аппаратов воздушного охлаждения под ТЗ заказчика с учётом продукта, режима работы, климата и ограничений площадки.
• Изготовление и поставку АВО по ГОСТ, ТУ и международным стандартам (включая API 661 и ISO).
• Комплектацию вентиляторным оборудованием, металлоконструкциями, системами автоматики и рециркуляции воздуха.
• Монтаж, пуско-наладочные работы, сервисное обслуживание и обследование действующих аппаратов.
• Модернизацию существующих АВО: замена теплообменных секций, вентиляторов, жалюзи, внедрение частотных приводов для снижения энергопотребления.

Как получить расчёт АВО

Для предварительного подбора и расчёта аппарата воздушного охлаждения отправьте на нашу почту info@investsteel.ru:

• Вид продукта: газ, конденсат, нефть, масло или другая среда.
• Расход и требуемые температуры на входе и выходе.
• Рабочее давление и ориентировочный режим работы (постоянный/переменный).
• Регион установки, требования по климатическому исполнению и сейсмичности.
• Желательные сроки поставки и формат реализации проекта (поставка оборудования, «под ключ» и т.п.).

На основании этих данных инженеры подготовят теплотехнический расчёт, предложат варианты компоновки, габариты и коммерческое предложение.
