Производим калибры и измерительный инструмент специального назначения по чертежу заказчика, образцу или техническому заданию. Изготавливаем единичные изделия и серийные комплекты для входного контроля, межоперационных проверок и приёмки готовых деталей в условиях механообрабатывающего производства.
Виды изготавливаемого инструмента
Вид инструмента | Назначение | Типовые примеры |
|---|---|---|
Калибр-пробка | Контроль внутренних диаметров отверстий | Пробки гладкие, резьбовые, конусные |
Калибр-скоба | Контроль наружных диаметров и размеров | Скобы регулируемые и нерегулируемые |

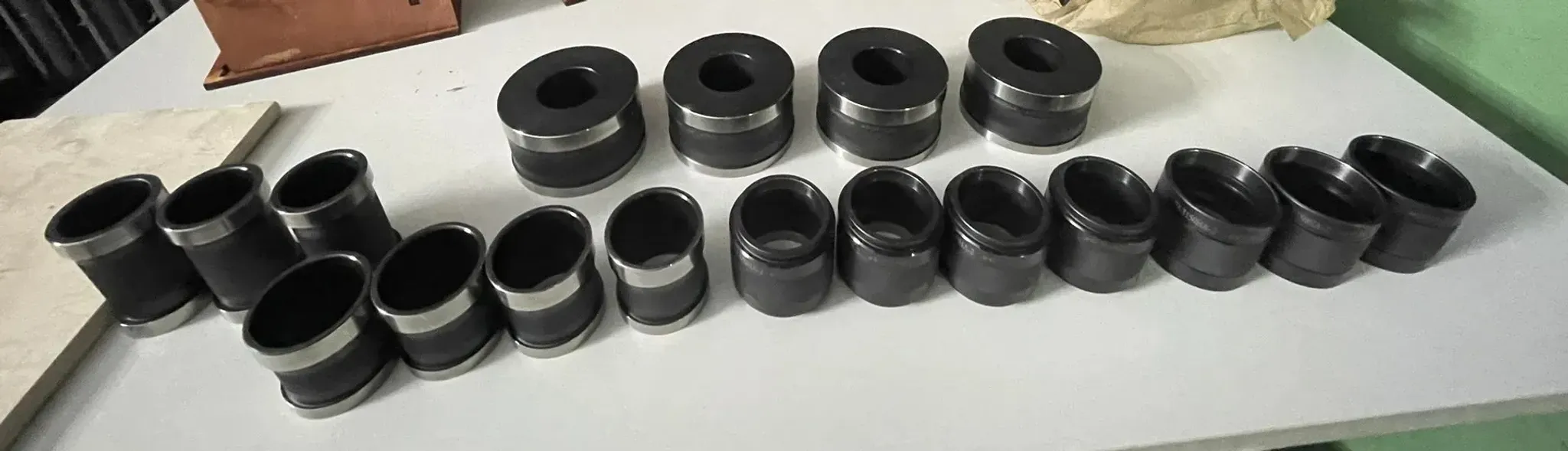

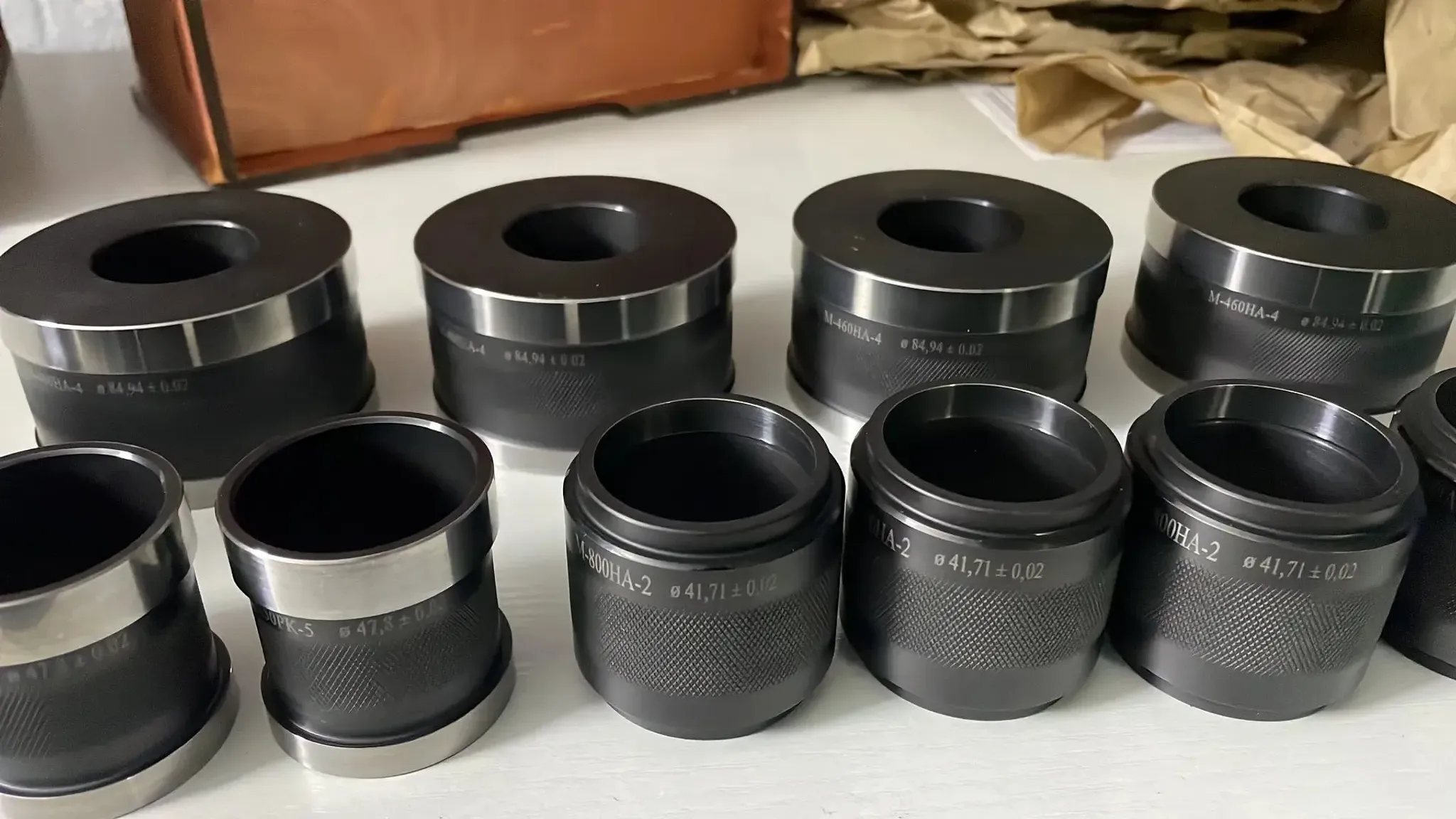

Калибр-кольцо | Контроль наружной резьбы и конусов | Кольца резьбовые, конусные |
Шаблон профильный | Контроль формы и профиля детали | Шаблоны радиусные, угловые, ступенчатые |
Контрольная оправка | Проверка соосности и биения поверхностей | Оправки для токарных и шлифовальных операций |
Калибр-глубиномер | Контроль глубины пазов, уступов, отверстий | Специальные глубиномерные калибры |
Комплексный калибр | Одновременный контроль нескольких параметров | Калибры для шлицевых и профильных соединений |
Применяемые материалы
Материал | Характеристика | Область применения |
|---|---|---|
ХВГ | Малая деформация при закалке, высокая твёрдость | Гладкие пробки и скобы точных квалитетов |
Х12МФ | Высокая износостойкость, стабильность размеров | Серийные калибры с большим ресурсом |
У10А, У12А | Углеродистая инструментальная, хорошая обрабатываемость | Шаблоны, калибры для единичного применения |
ШХ15 | Подшипниковая сталь, высокая твёрдость и однородность | Контрольные оправки, кольца |
12Х18Н10Т | Нержавеющая, коррозионностойкая | Инструмент для агрессивных сред |
Точность изготовления
Калибры изготавливаем в соответствии с ГОСТ 24851, ГОСТ 14810, ГОСТ 18358 и другими профильными стандартами. Допуски на изготовление рабочих поверхностей - по квалитетам IT4-IT6 в зависимости от назначения калибра:
Проходная сторона (ПР) - контролирует нижнюю границу допуска детали
Непроходная сторона (НЕ) - контролирует верхнюю границу допуска детали
Износостойкость - обеспечивается закалкой до HRC 60-64 и полировкой рабочих поверхностей до Ra 0,1-0,4 мкм
Виды механической и термической обработки
Операция | Назначение |
|---|---|
Токарная и шлифовальная обработка | Точный профиль рабочих поверхностей |
Координатное шлифование | Сложные профильные и резьбовые калибры |
Доводка и полировка | Шероховатость Ra 0,1-0,4 мкм на рабочих поверхностях |
Закалка и стабилизирующий отпуск | Твёрдость HRC 60-64, минимальные остаточные напряжения |
Азотирование | Повышение ресурса для серийно применяемых калибров |
Маркировка | Гравировка размера, квалитета, обозначения ПР/НЕ |
Область применения
Изготовленный инструмент применяется на машиностроительных и приборостроительных предприятиях, в инструментальных цехах и ОТК, при входном контроле комплектующих, межоперационном контроле на токарных, фрезерных и шлифовальных операциях, а также при финальной приёмке готовых деталей узлов и агрегатов.
Как разместить заказ
Передайте чертёж, образец или опишите задачу - принимаем DWG, PDF, STEP или параметры текстом
Получите расчёт стоимости и сроки в день обращения
После согласования запускаем производство с обратной связью на каждом этапе
Доставка по всей России; самовывоз также доступен
Часто задаваемые вопросы
Изготавливаете ли калибры без чертежа, по образцу или детали?
Да - измеряем деталь или образец, определяем требуемые поля допусков, разрабатываем чертёж калибра и согласуем с вами до запуска производства.
Проводите ли аттестацию и поверку изготовленных калибров?
Изготовленные калибры сопровождаются паспортом с указанием фактических размеров рабочих поверхностей. Метрологическую поверку в аккредитованной лаборатории можем организовать по согласованию.
Какой минимальный объём заказа?
От одной штуки. Для серийных комплектов - оптовые условия по договорённости.
Какую твёрдость обеспечиваете на рабочих поверхностях?
HRC 60-64 для инструментальных сталей после закалки и стабилизирующего отпуска.
Какие сроки изготовления?
Простые гладкие калибры - 5-10 рабочих дней; резьбовые, конусные и комплексные - по согласованию с технологом.
Предоставляете ли документацию?
Да - сертификат на материал (форма 2.1 / 2.2), паспорт изделия с фактическими размерами по запросу.
Работаете ли с юридическими лицами?
Да, работаем по договору, выставляем счёт и полный комплект закрывающих документов.
