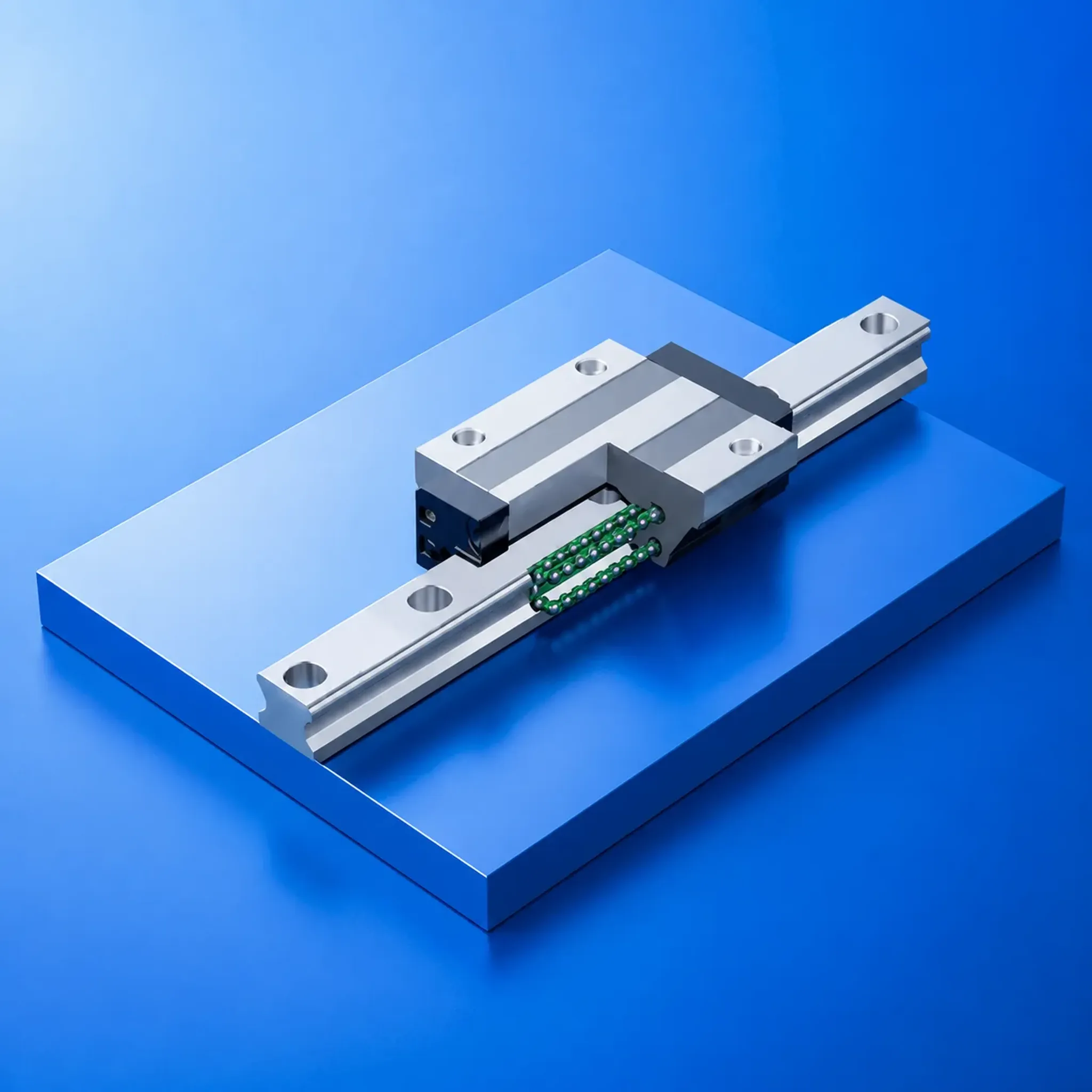

Направляющая - это не просто планка или паз. Это деталь, которая задаёт точность всего движения: куда идёт суппорт, каретка или ползун - туда идёт и результат обработки или сборки. Износ направляющей не виден глазом, но сразу заметен на готовой детали - как «уход» размера, конусность или биение.
Изготавливаем направляющие для станков, прессового и сборочного оборудования, нестандартных механизмов - по чертежу, образцу или изношенной детали.
Виды изготавливаемых направляющих
Плоские направляющие - наиболее распространённый тип; применяются в суппортах токарных станков, столах фрезерных и шлифовальных станков
Призматические направляющие - треугольный или трапецеидальный профиль; обеспечивают самоцентрирование каретки
Ласточкин хвост - для передачи боковых усилий и точной фиксации положения при регулировке
Цилиндрические направляющие (втулочные) - для линейного перемещения по круглым колонкам или штокам
Направляющие планки и накладки - сменные элементы, защищающие базовые поверхности от износа
Направляющие колонки и втулки штампов - для точного направления верхней плиты относительно нижней
Направляющие каретки и ползуны - в прессовом, сборочном и специальном оборудовании
Типы профилей и их применение
Профиль | Особенности | Типовое применение |
|---|---|---|
Плоский | Простая обработка, равномерный износ | Столы станков, салазки |
Призматический (V-образный) | Самоцентрирование, высокая точность | Суппорты токарных станков |
Ласточкин хвост | Восприятие боковых нагрузок, регулировка зазора | Поперечные салазки, каретки |
Цилиндрический | Работа в паре с втулкой или кольцом | Колонки штампов, линейные оси |
Комбинированный | Плоская + призматическая на одной базе | Станины крупных станков |
Материалы
Направляющие работают в условиях непрерывного трения - материал должен сочетать твёрдость рабочей поверхности с достаточной вязкостью основы, чтобы не трескаться при ударных нагрузках:
Материал | Характеристика | Применение |
|---|---|---|
СЧ20, СЧ25 | Серый чугун; хорошее демпфирование, естественная смазывающая способность | Станины и направляющие станков |
Ст45, 40Х + ТВЧ | Закалённая поверхность HRC 52-58, вязкая сердцевина | Накладные направляющие, планки |
ХВГ, Х12МФ | Минимальная деформация при закалке | Точные направляющие сложного профиля |
Бронза БрОЦС | Антифрикционные свойства, работа без смазки | Направляющие втулки, вкладыши |
Сталь 9ХС | Высокая износостойкость | Направляющие колонки штампов |
Точность - главное требование к направляющим
Направляющая без точности - просто планка. Для рабочих поверхностей контролируем:
Прямолинейность - отклонение рабочей поверхности на длине детали
Параллельность парных направляющих - определяет отсутствие перекоса каретки
Перпендикулярность к базовым поверхностям - для поперечных направляющих
Шероховатость рабочих поверхностей - Ra 0,4-1,6 мкм в зависимости от класса точности
Твёрдость после закалки - контроль после каждой партии термообработки
Допуски - по ГОСТ 53440 или по чертежу заказчика.
Виды обработки
Операция | Назначение |
|---|---|
Фрезерование профиля | Формирование геометрии направляющей с припуском |
Плоское и профильное шлифование | Финишные размеры и шероховатость рабочих поверхностей |
Шабрение | Ручная доводка для высокоточных направляющих станков |
Закалка ТВЧ | Поверхностная твёрдость при сохранении вязкости основы |
Хромирование или азотирование | Повышение износостойкости и коррозионной стойкости |
Контроль геометрии | Проверка прямолинейности и параллельности по всей длине |
Восстановление и замена изношенных направляющих
Изношенные направляющие станков - одна из самых частых задач при ремонте оборудования. Изготавливаем сменные накладные направляющие под существующую станину: это быстрее и дешевле, чем шлифовка или перезаливка базовых поверхностей станка.
Для заказа достаточно прислать изношенную деталь или снять размеры самостоятельно. Если геометрия искажена износом - восстановим профиль, разработаем чертёж и согласуем до производства.
Как разместить заказ
Передайте чертёж, образец или изношенную деталь - принимаем DWG, PDF, STEP; обмерим самостоятельно
Укажите условия работы - нагрузка, скорость перемещения, наличие смазки - подберём материал и вид термообработки
Расчёт стоимости и сроков - в день обращения
Доставка по всей России; самовывоз доступен
Часто задаваемые вопросы
Изготавливаете ли направляющие для конкретных марок станков?
Да - если есть обозначение станка, подберём геометрию по документации или обмерим вашу деталь.
Можно ли заказать только накладные планки, не меняя всю станину?
Именно так чаще всего и делают при ремонте. Изготавливаем накладные направляющие под крепление к существующей базе.
Нужно ли шабрение или достаточно шлифовки?
Для большинства задач достаточно шлифованной поверхности Ra 0,8-1,6 мкм. Шабрение применяется для высокоточных станков класса точности В и А - уточним при оформлении заявки.
Какая длина направляющих доступна для изготовления?
Уточните длину при подаче заявки - согласуем с учётом возможностей оборудования.
Какой минимальный объём заказа?
От одной штуки или комплекта парных направляющих.
Какие сроки изготовления?
Простые накладные планки - 7-14 рабочих дней; направляющие сложного профиля с закалкой и шлифованием - по согласованию с технологом.
Предоставляете ли документацию?
Да - сертификат на материал, паспорт с результатами контроля геометрии и твёрдости по запросу.
