Изготавливаем цилиндрические, конические и сферические обечайки из стали и нержавейки по чертежам заказчика — для технологических ёмкостей, теплообменников и колонных аппаратов. Работаем с диаметром до 3000 мм и толщиной стенки до 50 мм, соблюдая ГОСТ 14249-89, ASME VIII и EN 13445. Отгружаем в Великий Новгород и область транспортными компаниями, срок изготовления — от 3 дней.
Обечайки по чертежу: характеристики, материалы и применение

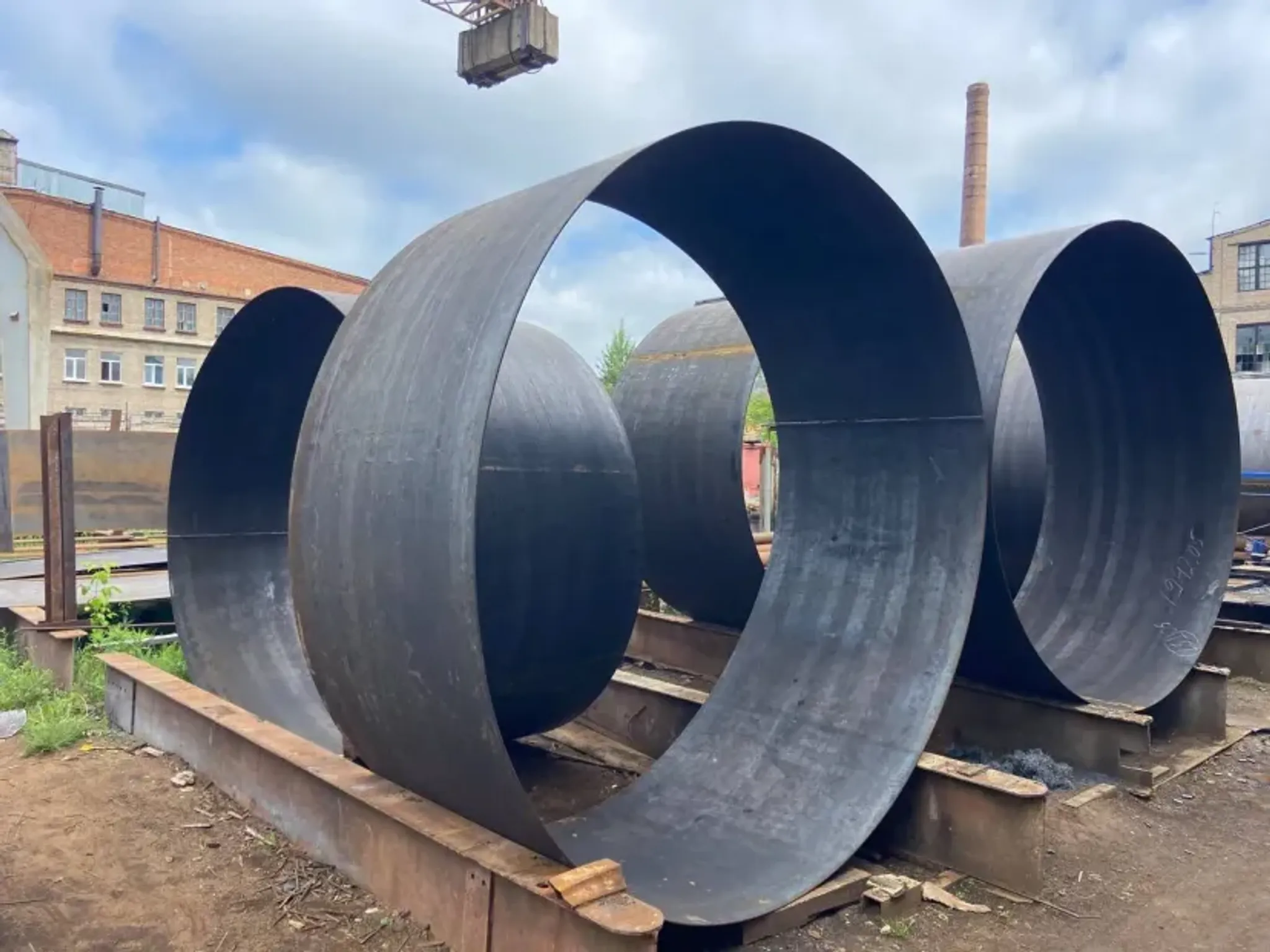

Обечайка — это свальцованная из листового металла заготовка цилиндрической, конической или сферической формы, которая служит основой корпуса резервуара, колонны или аппарата. Мы изготавливаем такие детали под конкретный чертёж или техническое задание, а не по типовым размерам со склада. Это позволяет закрыть потребность и разового ремонта, и серийного производства оборудования.
В работе используем два основных типа обечаек, каждый под свою задачу. Первый — цилиндрическая обечайка со свальцованным листом и продольным швом, диаметром от 200 до 3000 мм и длиной до 3000 мм; она применяется в корпусах колонн, теплообменниках, баках и резервуарах. Второй тип — обечайка с кольцами жёсткости (канавками или приваренными ребрами), диаметром 400–2000 мм, которая используется в вакуумных аппаратах, дымоходах и тонкостенных конструкциях, где нужна дополнительная устойчивость к деформации.
Материал подбираем под условия эксплуатации и требования заказчика:
Марка стали | Тип материала | Особенности изготовления |
|---|---|---|
Ст3, 09Г2С, 16ГС | Конструкционная сталь | Стандартный срок изготовления |
12Х18Н10Т, 10Х17Н13М2 | Нержавеющая сталь | Для агрессивных сред и химических производств |
Сталь 20, 35, 40Х, 30ХГСА, биметалл | Специальные марки | Срок увеличивается на 5–7 дней |
Для Новгородской области с её выраженной химической специализацией — в первую очередь производством минеральных удобрений — такие обечайки становятся основой для реакторов, сепараторов и технологических ёмкостей, которые обслуживают процессы синтеза аммиака и карбамида. Дополнительный спрос формирует деревообрабатывающий и целлюлозно-бумажный сектор региона, где обечайки используют в баках и ёмкостях технологических линий. Кроме того, тонкостенные конструкции с кольцами жёсткости востребованы в объектах теплоснабжения и водоотведения, где ведётся модернизация котельных и сетей.
Геометрию контролируем на каждом этапе: допуск по диаметру не превышает ±2 мм, а овальность проверяем инструментально. Собственные вальцы, листогибы и сварочное оборудование MIG/MAG позволяют выдерживать эти параметры без привлечения субподрядчиков. По запросу проводим ультразвуковой контроль (УЗК) или радиографию сварного шва — это особенно важно для оборудования, работающего под давлением или с агрессивными средами.
Отправьте чертёж или ТЗ на изготовление обечайки — расчёт стоимости подготовим в течение часа.
Полный перечень типоразмеров и вариантов исполнения обечаек смотрите на странице производство обечаек.
Заказ, сроки и доставка обечаек в Новгородскую область
Процесс заказа устроен так, чтобы заказчик получил расчёт и понимание сроков в первый же день обращения. Складской запас металла, который мы закупаем оптом, снижает себестоимость и ускоряет запуск производства без ожидания поставки сырья.
Порядок изготовления обечайки выглядит следующим образом:
Присылаете чертёж или техническое задание на изготовление обечайки.
В течение 1 часа получаете расчёт стоимости и предварительный срок.
Согласовываете марку стали, толщину стенки и вид обечайки.
Производим заготовку на собственном оборудовании с контролем геометрии и сварных швов.
Отгружаем готовое изделие транспортной компанией в Великий Новгород или другой город области.
Стандартный срок изготовления — от 3 до 15 дней, а для простых цилиндрических обечаек из имеющегося на складе металла возможно срочное производство за 2–3 рабочих дня; условия срочного заказа обсуждаются индивидуально. Минимальный объём заказа — от 1 штуки, что удобно и для единичного ремонта оборудования, и для монтажа новой технологической линии.
Доставка в Новгородскую область выполняется транспортными компаниями — Деловыми Линиями, ПЭК, КИТ, ЖелДорЭкспедицией или любым перевозчиком по выбору заказчика. Регион расположен на трассе М-10/М-11 «Нева» между Москвой и Санкт-Петербургом, а также имеет железнодорожный узел Великий Новгород — Чудово на линии Октябрьской железной дороги, поэтому крупногабаритные грузы доставляются без выраженной сезонности. Работаем с ИП и юридическими лицами, расчёт — наличный и безналичный.
Нужна обечайка под конкретный проект в Новгороде или области? Пришлите чертёж — и мы подготовим расчёт с учётом доставки.
Если вам нужны не только обечайки, но и другие металлоизделия под чертёж, посмотрите раздел металлоизделия на заказ — там собраны смежные виды продукции для промышленных объектов.
Часто задаваемые вопросы об обечайках на заказ
Какой минимальный объём заказа обечаек?
Минимальный заказ — от 1 штуки. Такой формат подходит и для точечного ремонта действующего оборудования, и для крупных партий при монтаже новой технологической линии на предприятии.
Сколько времени занимает изготовление обечайки?
Стандартный срок изготовления — от 3 до 15 дней в зависимости от размера и сложности. Если заказ выполняется из специальных марок стали (20, 35, 40Х, 30ХГСА) или биметалла, срок увеличивается на 5–7 дней.
Можно ли заказать обечайку срочно?
Да, для простых цилиндрических обечаек из наличия металла срок сокращается до 2–3 рабочих дней. Условия срочного изготовления обсуждаются индивидуально при обращении.
Как рассчитывается стоимость обечайки по чертежу?
Стоимость рассчитывается индивидуально после получения чертежа или технического задания. Специалисты готовят расчёт в течение 1 часа с учётом диаметра, толщины стенки и марки стали.
Как доставляются обечайки в Новгородскую область?
Отгрузка выполняется через транспортные компании — Деловые Линии, ПЭК, КИТ, ЖелДорЭкспедицию или другую ТК по выбору заказчика. Расположение региона на трассе М-10/М-11 и железнодорожная линия через Чудово обеспечивают доставку крупногабаритных грузов в течение всего года.
Какие марки стали используются для изготовления обечаек?
Работаем со Ст3, 09Г2С, 16ГС, а также нержавеющими марками 12Х18Н10Т и 10Х17Н13М2. По запросу изготавливаем обечайки из стали 20, 35, 40Х, 30ХГСА и биметалла.
Каким стандартам соответствуют обечайки при изготовлении?
Изготовление ведётся по ГОСТ 14249-89, ASME VIII и EN 13445. Допуск по диаметру составляет не более ±2 мм, а форма обечайки проверяется на соответствие требованиям по овальности.
Проводится ли контроль качества сварных швов обечайки?
Контроль сварных швов входит в производственный процесс на каждом этапе изготовления. По запросу заказчика дополнительно проводится ультразвуковой контроль (УЗК) или радиография шва для подтверждения качества соединения.
