Производим втулки, кольца и гильзы по чертежу заказчика, образцу или техническому заданию. Работаем с единичными деталями и серийными партиями из стали, чугуна, бронзы и других материалов.
Чем отличаются втулка, кольцо и гильза
Деталь | Функция | Типовые примеры |
|---|---|---|
Втулка | Направляющая или опорная деталь с осевым отверстием; снижает износ сопряжённых поверхностей | Подшипниковая втулка, направляющая втулка клапана, переходная втулка |
Кольцо | Деталь с малым отношением длины к диаметру; используется как уплотнение, фиксатор или дистанционный элемент | Упорное кольцо, дистанционное кольцо, запорное кольцо |
Гильза | Тонкостенная цилиндрическая деталь, устанавливаемая в корпус или цилиндр; защищает от износа и коррозии | Гильза цилиндра, защитная гильза вала, гильза резьбовая |
Применяемые материалы
Подбираем материал исходя из условий нагружения, скорости скольжения, рабочей среды и температуры:
Материал | Характеристика | Область применения |
|---|---|---|
Ст45 | Конструкционная сталь, хорошая обрабатываемость | Силовые втулки, кольца под нагрузку |
40Х | Повышенная прочность после термообработки | Нагруженные втулки в редукторах и трансмиссиях |
12Х18Н10Т | Нержавеющая, коррозионностойкая | Химическая и пищевая промышленность |
БрОЦС 5-5-5 | Бронза оловянная, низкий коэффициент трения | Подшипниковые и направляющие втулки |
БрАЖ 9-4 | Алюминиевая бронза, высокая износостойкость | Тяжелонагруженные пары скольжения |
СЧ20, СЧ25 | Серый чугун, хорошее демпфирование | Гильзы цилиндров, корпусные детали |
Виды изготавливаемых деталей

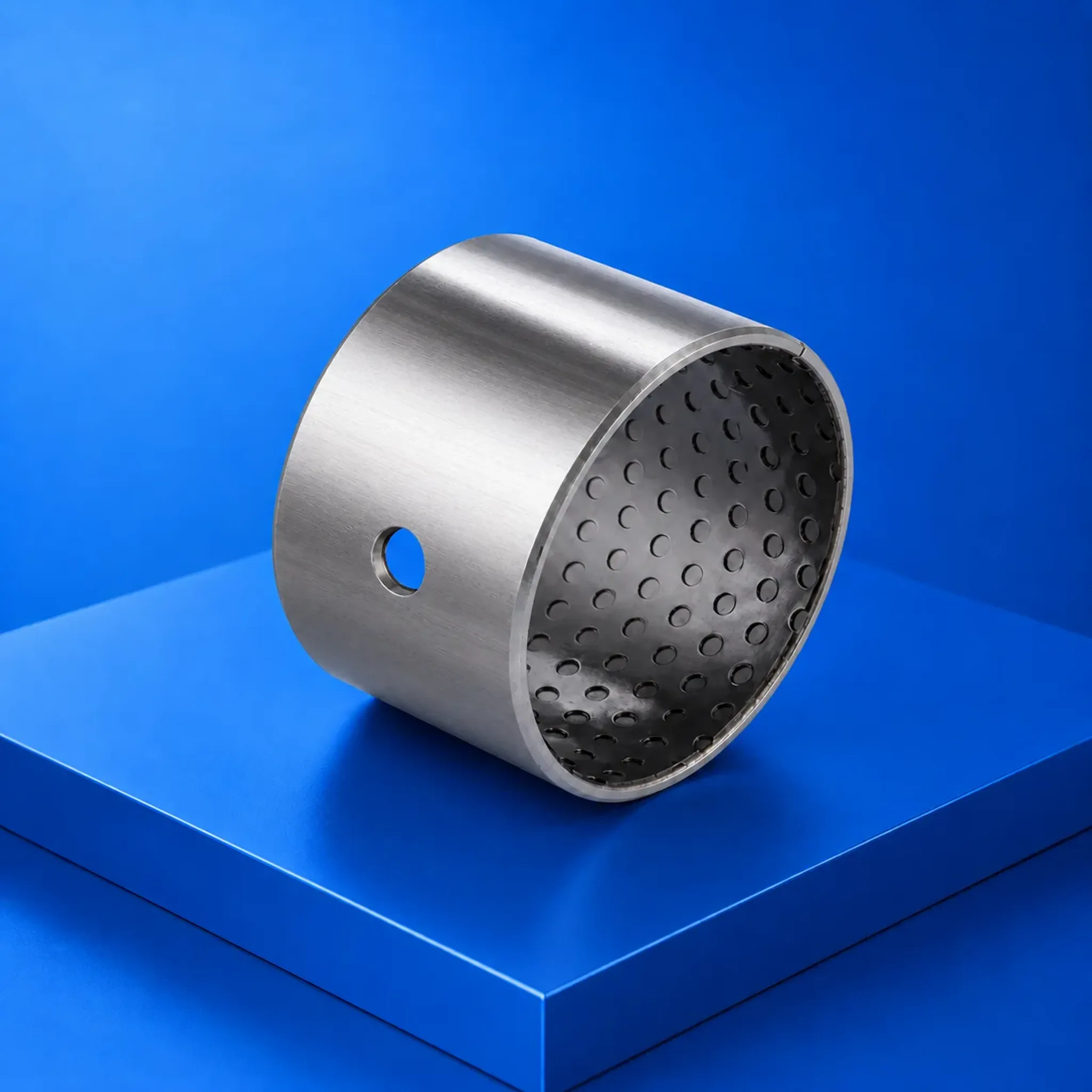

Втулки подшипниковые - опоры скольжения под валы и оси, с канавками для смазки
Втулки направляющие - для направления штоков, плунжеров, инструмента

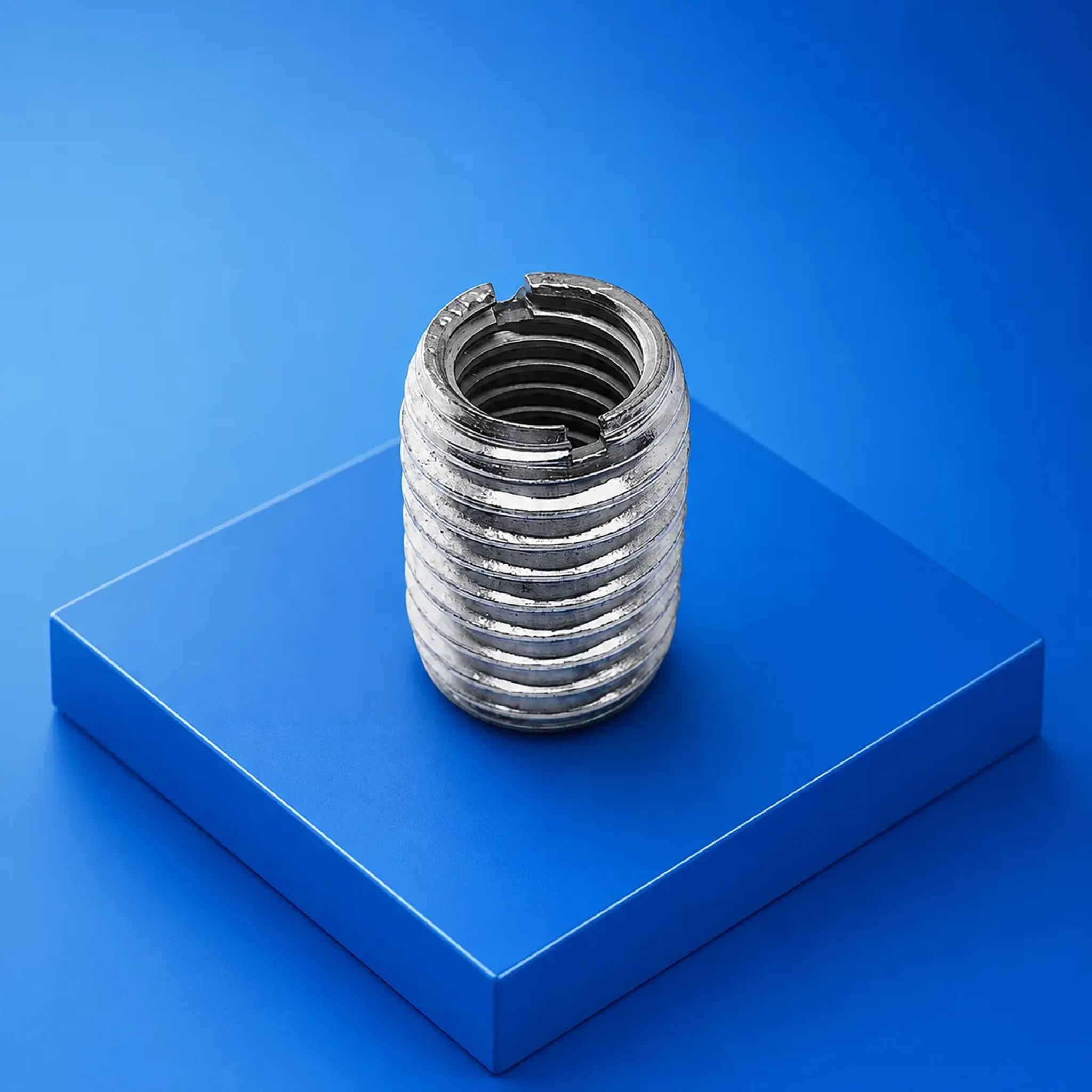

Втулки переходные и резьбовые - для соединения деталей с разными посадочными размерами
Кольца дистанционные и упорные - фиксация положения деталей на валу или в корпусе
Кольца уплотнительные и грундбуксы - для сальниковых узлов и гидравлических цилиндров
Гильзы цилиндров - сменные рабочие поверхности для гидро- и пневмоцилиндров
Гильзы защитные - для защиты валов, штоков и резьбовых участков от износа и коррозии
Виды механической и термической обработки
Операция | Назначение |
|---|---|
Токарная обработка | Формирование наружного и внутреннего профиля |
Растачивание и развёртывание | Точные посадочные отверстия |
Фрезерование пазов и лысок | Фиксация от проворота, крепёжные элементы |
Хонингование | Чистовая обработка внутренней поверхности гильз |
Закалка ТВЧ | Поверхностная твёрдость рабочих поверхностей |
Гальванические покрытия | Защита от коррозии и повышение износостойкости |
Допуски на изготовление - по ГОСТ 25347; индивидуальные поля допусков выдерживаем строго по чертежу заказчика.
Область применения
Детали применяются в гидравлическом и пневматическом оборудовании, редукторах и коробках передач, прессовом и кузнечном оборудовании, станках и обрабатывающих центрах, конвейерных и подъёмных системах, сельскохозяйственной и дорожной технике.
Как разместить заказ
Передайте чертёж, образец или опишите задачу - принимаем DWG, PDF, STEP или параметры текстом
Получите расчёт стоимости и сроки в день обращения
После согласования запускаем производство с обратной связью на каждом этапе
Доставка по всей России; самовывоз также доступен
Часто задаваемые вопросы
Изготавливаете ли втулки из бронзы без чертежа?
Да - при наличии образца снимаем размеры самостоятельно. Также разработаем чертёж по вашему описанию и согласуем до запуска производства.
Какой минимальный объём заказа?
От одной штуки. Для серийных партий - оптовые условия по договорённости.
Чем бронзовая втулка лучше стальной?
Бронза обеспечивает низкий коэффициент трения и самосмазывающий эффект - это критично для подшипников скольжения без постоянной подачи смазки. Для силовых нагруженных узлов чаще применяют закалённую сталь.
Какие допуски выдерживаете?
Стандартные посадки по ГОСТ 25347; индивидуальные поля допусков - строго по чертежу заказчика.
Какие сроки изготовления?
Типовые детали - 5-10 рабочих дней; сложные позиции с термообработкой или покрытиями - по согласованию с технологом.
Предоставляете ли сертификаты на материал?
Да - прилагаем сертификаты на материал (форма 2.1 / 2.2) и паспорт изделия по запросу.
Работаете ли с юридическими лицами?
Да, работаем по договору, выставляем счёт и полный комплект закрывающих документов.
