Представьте, что вам нужно охладить тонну горячего масла или нагреть 500 литров воды, не смешивая их. Сделать это «на глаз» нельзя. В промышленности, ЖКХ и даже в вашей домашней системе отопления эту магию делают теплообменники.

Если вы когда-либо трогали горячую батарею зимой или чувствовали холод от кондиционера, вы уже сталкивались с их работой. Давайте разберемся не просто в «физике», а в том, как выбрать надежный аппарат и не переплатить за обслуживание.

Что это такое простыми словами?

Теплообменник - это устройство, которое передает тепло от одного вещества к другому, не давая им смешаться.

Простой бытовой пример: радиатор в машине. Горячий антифриз отдает тепло через стенки радиатора потоку воздуха. Антифриз и воздух не встречаются, но двигатель остывает.

В бизнесе и производстве задачи сложнее: нужно нагреть нефть, охладить молоко после пастеризации, отобрать тепло у горячего дыма или сделать отопление в коттедже. Без теплообменника это либо невозможно, либо слишком дорого.

Главный принцип работы: закон физики, который экономит миллионы

Устройство работает за счет разницы температур. Энергия всегда течет от горячего к холодному.

Внутри теплообменника есть два раздельных канала (стенка из металла). По одному бежит горячая среда (пар, вода, масло), по другому - холодная. Металл нагревается и передает тепло дальше.

🧠 Секрет эффективности: Самый важный фактор - не разница температур, а режим течения. Если жидкость течет медленно и спокойно (ламинарный поток), она покрывается пленкой, которая мешает теплу. Инженеры проектируют теплообменники так, чтобы внутри создавались вихри (турбулентность). Вихри «срывают» тепловую пленку и ускоряют обмен энергией в 5-0 раз.

Основные виды: какой подойдет именно вам?

Рынок предлагает много конструкций, но 95% всех задач решают три типа.

1. Пластинчатые (современный стандарт)

Это набор рифленых стальных пластин, сжатых в пакет. Жидкости бегут между пластинами в шахматном порядке.

Плюсы: Очень компактны, легко мыть (можно разобрать), высокая эффективность.
Минусы: Боятся гидроударов (резких скачков давления), требуют чистой воды.
Где используют: Отопление и ГВС в домах, пищевая промышленность (молоко, соки), химия.

2. Кожухотрубные (тяжелая артиллерия)

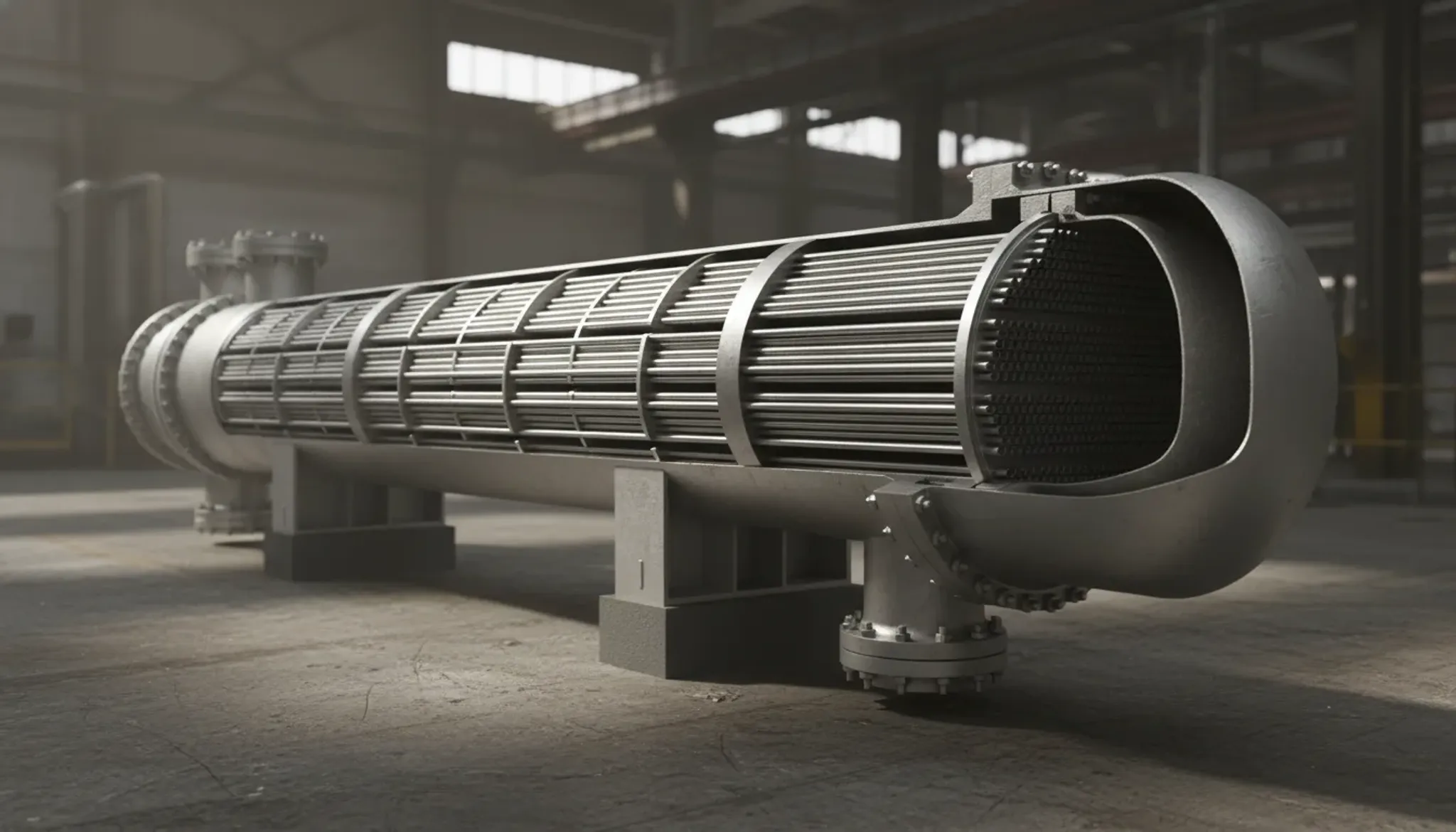

Это пучок труб внутри большого цилиндра («кожуха»). Одна среда внутри трубок, другая - снаружи.

Плюсы: Очень прочные (выдерживают до 200 бар и 600°C), работают с грязными и вязкими жидкостями (нефть, мазут).
Минусы: Огромные, тяжелые, их сложно чистить (приходится выбивать трубы).
Где используют: Нефтепереработка, котельные на угле и мазуте, газовые компрессоры.

3. Спиральные (для «плохих» жидкостей)

Два листа металла скручены в спираль.

Плюсы: Самоочищаются (жидкость течет по закруглению и не застревает). Идеальны для густых и волокнистых сред (сточные воды, клей).
Минусы: Редко встречаются, неремонтопригодны.

Какой выбрать?

• Вода, антифриз, пар, пищевые продукты → Пластинчатый (окупится за счет экономии места и легкой чистки).

• Нефть, битум, высокое давление → Кожухотрубный (дешевле в закупке для грязных сред).

• Грязные сточные воды, целлюлоза → Спиральный.

Где это работает (кейсы)

🔹 Нефтегазовая отрасль

Здесь стоит 50% всех мировых теплообменников. Они утилизируют тепло: горячие продукты перегонки (300°C) греют сырую нефть, которая только пришла с промысла. Без рекуперации энергии заводы бы сжигали в 2 раза больше газа.

🔹 ЖКХ и ваш дом

Если у вас в подвале многоквартирного дома стоит современный тепловой пункт, вы видите пластинчатый теплообменник. Он разделяет:

• Грязный теплоноситель ТЭЦ (с ржавчиной и накипью).

• Чистую воду в ваши батареи и кран.

Результат: батареи теплые, а вода из крана чистая, без запаха.

Важный юридический момент: с 1 января 2022 года в России запрещено присоединение новых объектов капитального строительства к открытым системам теплоснабжения (горячего водоснабжения). Закрытые системы с пластинчатыми теплообменниками - современный стандарт, обеспечивающий эффективность и чистоту воды.

🔹 Пищевая промышленность

В производстве сока или пива нужен быстрый нагрев до 95°C и мгновенное охлаждение. Только пластинчатый теплообменник позволяет сделать это за секунды, не убивая вкус продукта.

Ошибки при выборе (на чем «прогорают» новички)

1. Скупой платит дважды. Покупают дешевый кожухотрубный из черной стали для горячей воды. Через год трубы забиваются накипью, и чистить их приходится кислотой или менять пучок. Дешевле купить пластинчатый из нержавейки с большим зазором для воды.

2. Забывают про скорость. Ставят мощный, но неправильно рассчитанный аппарат. Вода бежит слишком быстро, срывает прокладки. Или слишком медленно - падает КПД.

3. Игнорируют «запас». Если теплообменник будет работать на 100% мощности постоянно, он быстро убьется. Нужен запас 15-20%.

Как продлить жизнь оборудованию?

Главный враг теплообменника - накипь (нагар, солевые отложения). Она работает как шуба: блокирует тепло.

• Для пластинчатых: Раз в год нужно разобрать пакет и промыть пластины в моечной ванне (обычная лимонная кислота). Занимает 3-4 часа.

• Для кожухотрубных: Сложнее. Используют химическую промывку без разбора или пескоструйную очистку трубного пучка.

Материалы изготовления: на что обратить внимание

Выбор материала зависит от агрессивности среды и бюджета.

• Нержавеющая сталь (AISI304, AISI316, 254SMO) - универсальный вариант. Стойка к коррозии, подходит для жесткой воды и большинства жидкостей.

• Медь и латунь - высокая теплопроводность, но дороже и чувствительны к кислотам.

• Титан - для морской воды и очень агрессивных сред (премиум-сегмент).

• Углеродистая сталь - доступно, но ржавеет. Только для неагрессивных сред, например, масла или сухого пара.

Толщина пластин в пластинчатых теплообменниках обычно составляет от 0,4 до 0,8 мм (реже до 1,0 мм для особо прочных моделей). Кожухи изготавливают из листовой стали, толщина определяется расчётом на прочность.

Энергоэффективность: реальная выгода

Теплообменники - это не просто деталь технологического процесса, а инструмент экономии.

• Рекуперация тепла позволяет использовать энергию горячих отходящих потоков для предварительного нагрева холодных. На нефтепереработке это снижает затраты топлива на 30–50%.

• В системах ЖКХ переход на закрытую схему с теплообменником позволяет заметно снизить оплату за тепло и горячую воду - до 20–30% в зависимости от исходного состояния системы.

• Современные пластинчатые теплообменники при грамотном подборе способны обеспечить эффективность рекуперации до 97% (в идеальных условиях противотока и близких расходов), что делает их одним из лучших решений для энергосбережения.

Экологический эффект: снижение расхода топлива = уменьшение выбросов CO₂. Теплообменники помогают бизнесу стать «зеленее» без потери прибыли.
