Закладные детали - это неотъемлемая часть современного строительства. Они представляют собой металлические элементы, которые устанавливаются в бетонные или железобетонные конструкции до начала процесса бетонирования. Их главная задача - создать надежные, прочные и долговечные узлы соединения, к которым впоследствии можно будет легко и безопасно крепить другие конструкции и оборудование.
Простыми словами, это заранее встроенные в бетон «точки опоры», которые позволяют надежно соединять железобетонную основу с металлическими элементами здания. Благодаря закладным деталям становится возможным возведение сложных и многофункциональных сооружений от промышленных цехов до мостов и высотных зданий.
В нашем каталоге представлен широкий ассортимент закладных деталей - подберите нужный вариант.
Определение и основное назначение

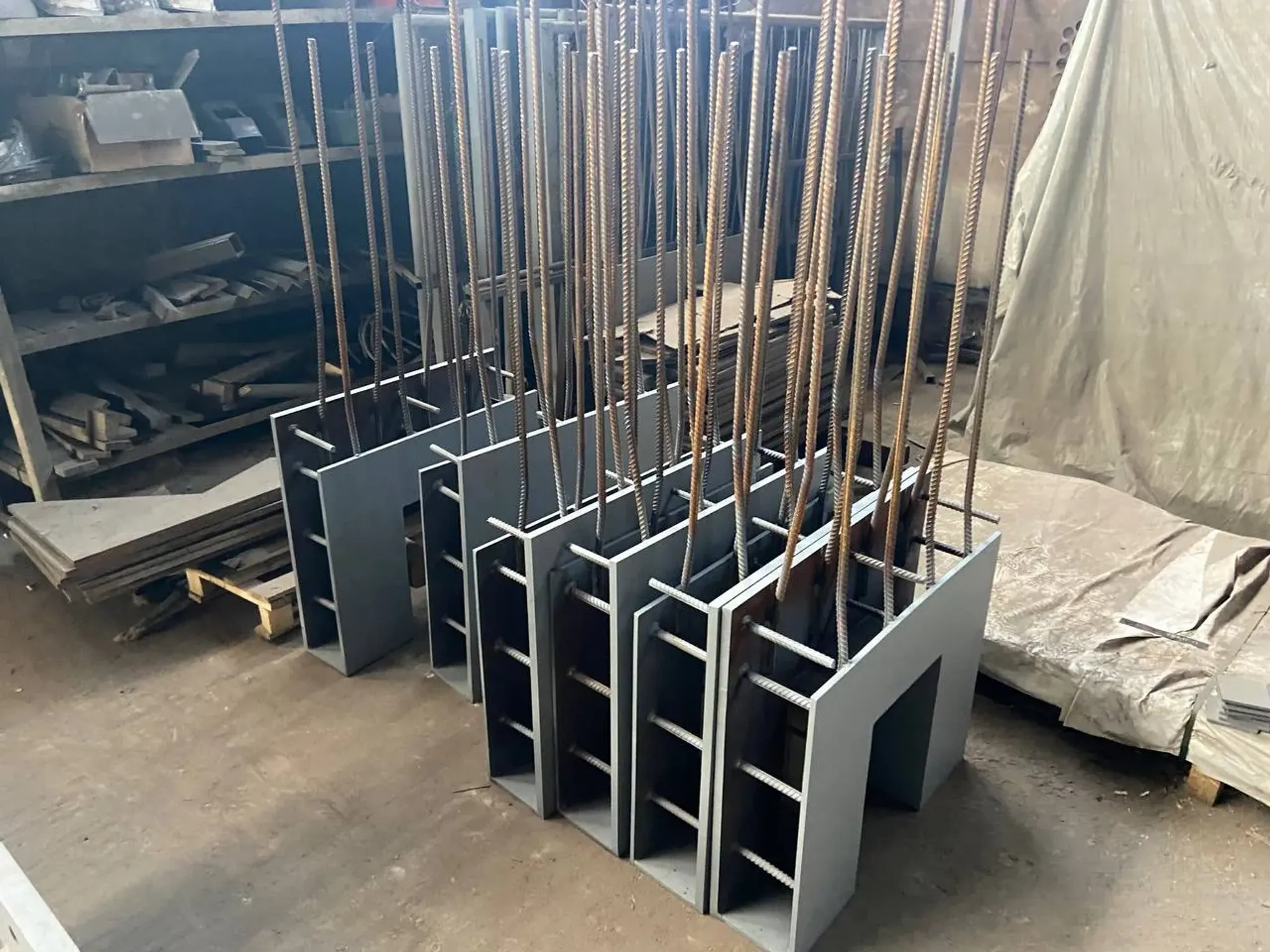

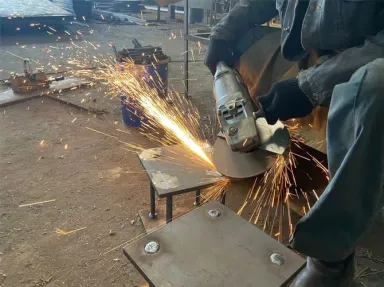

Закладная деталь - это, как правило, сварная металлическая конструкция, состоящая из опорной пластины и приваренных к ней анкерных стержней. Она частично погружена в бетон: анкеры надежно фиксируются внутри бетонного тела, обеспечивая сцепление, а внешняя часть детали (опорная пластина) остается снаружи, образуя готовую площадку для крепления.
Основные функции закладных деталей:
Создание прочных соединений: Обеспечивают механическую связь между железобетонными элементами (фундаментами, колоннами, балками) и металлическими конструкциями (фермами, прогонами, ограждениями), которые невозможно соединить иным способом.
Передача нагрузок: Работают как силовые узлы, воспринимая и передавая на бетонное основание значительные усилия - на растяжение, сжатие, срез и изгиб.
Точки крепления: Служат удобной и технологичной основой для монтажа навесных фасадов, технологического оборудования, инженерных систем, лестниц, площадок, осветительных мачт и много другого.
Упрощение монтажа: Используются в качестве монтажных петель или рымов для захвата, строповки и перемещения тяжелых железобетонных изделий при их установке.
Нормативная база
Производство и проектирование закладных деталей строго регламентируется государственными стандартами и сводами правил. Это гарантирует их надежность и соответствие требованиям безопасности.
ГОСТ 10922-90 (или ГОСТ Р 57997-2017): Основной документ, устанавливающий общие технические условия на сварные арматурные и закладные изделия.
ГОСТ 14098-91: Регламентирует типы и конструкцию сварных соединений арматуры и закладных изделий.
СП 63.13330.2018: Актуализированная редакция СНиП "Бетонные и железобетонные конструкции". Содержит основные положения по проектированию, включая расчет закладных деталей.
Типовые серии: Наиболее распространены унифицированные закладные детали серии 1.400-15, которые подходят для большинства типовых строительных задач.
Материалы изготовления
Выбор материала для закладной детали - ответственный этап, от которого зависит ее прочность, долговечность и стоимость. Каждый элемент детали выполняет свою функцию и требует соответствующих свойств.
Для пластин и профилей
Основная несущая часть изготавливается из листового, полосового или фасонного проката (уголки, швеллеры). Наиболее часто используется углеродистая сталь обыкновенного качества.
Основная марка: Ст3 различных категорий (Ст3кп, Ст3пс). Это универсальная сталь с хорошей свариваемостью для регионов с умеренным климатом.
Для ответственных конструкций и низких температур: Сталь марки 09Г2С (класс прочности С295), обладающая повышенной хладостойкостью до -70°C.
Для агрессивных сред: Нержавеющие стали, например, 12Х18Н10Т.
Для анкерных стержней
Анкеры работают на выдергивание и срез, поэтому для них используется арматурная сталь.
Основные классы: Горячекатаная арматура классов A-I, A-II, A-III (А400).
Популярные марки стали: 25Г2С, 35ГС, Ст5сп. Анкеры также могут изготавливаться из стального круга или полосы.
💡 Нужны готовые закладные детали по чертежам или из типовых серий?
Обращайтесь в «Инвест Сталь»: 📞 +7 (495) 188-80-44 ✉️ info@investsteel.ru
Изготовим любые виды - от простых пластин с анкерами до усиленных узлов под высокие нагрузки.
Конструктивные элементы
Классическая закладная деталь состоит из трех ключевых частей.
Опорная пластина (или анкерная плита): Изготавливается из листового металла. Воспринимает внешнюю нагрузку и равномерно распределяет ее на анкеры и бетон. Может иметь отверстия для болтового соединения с монтируемой конструкцией.
Анкерные стержни: Основной элемент, закладываемый в бетон. Они могут быть прямыми, с усилением на конце (например, высаженная головка) или изогнутыми (крюки), что повышает их анкеровку в бетоне.
Дополнительные элементы (усилители): Для повышения несущей способности, особенно на сдвиг, конструкция может усиливаться ребрами жесткости (косынками), упорами или шпонками, которые привариваются между пластиной и анкерами.
Классификация
Закладные детали можно разделить на виды по нескольким основным признакам.
Открытые и закрытые
Открытые: Наиболее распространенный тип. Анкеры приварены к пластине с одной стороны и выходят в тело бетона. Внешняя часть детали открыта и доступна для крепления.
Закрытые: Имеют две параллельные пластины, соединенные между собой анкерами. Полностью погружаются в бетон, обеспечивая повышенную жесткость и несущую способность, но требуют доступа к обеим сторонам конструкции. Используются в ответственных узлах.
По назначению
Самый понятный и практичный способ классификации.
МН (Монтажные, Несущие): Унифицированные изделия по серии 1.400-15. Наиболее массовый тип для соединения сборных железобетонных конструкций между собой и крепления к ним стальных элементов.
ЗД (Закладные Детали): Общее обозначение. Часто используется в чертежах для деталей, соединяющих фундамент с колоннами и другими элементами каркаса.
МС (Монолитные, Соединительные): Применяются для соединения между собой монолитных строительных элементов.
ЗДФ (Закладная Деталь Фундамента): Специализированные детали (часто трубчатого или анкерного типа) для установки фланцевых опор освещения, мачт и вышек.
По расположению анкеров
В зависимости от направления действующих усилий анкерные стержни могут располагаться:
Перпендикулярно пластине (нормальные анкеры).
Наклонно под углом 20-45°.
Комбинированно (смесь прямых и наклонных стержней для восприятия сложных нагрузок).
🔍 Посмотрите, какие бывают типы и виды закладных деталей в реальном исполнении
Перейти в каталог с фото, чертежами и размерами:
👉 Каталог закладных деталей
Технические требования и основные типоразмеры
Характеристики и конкретные размеры типовых изделий определяются стандартами и сериями.
ГОСТ 10922 предъявляет требования ко всем аспектам производства, включая размеры, прочность сварных соединений и приемку.
Наиболее полная информация о типоразмерах содержится в серии 1.400-15, которая включает чертежи и таблицы для деталей МН. Например, МН101-1 имеет массу 0,6 кг, тогда как другие типы в серии могут весить значительно больше. Все закладные изделия имеют единую систему маркировки, где буквенно-цифровой код обозначает группу, порядковый номер и конструктивные особенности детали.
Расчет нагрузок
Проектирование и выбор закладной детали - это сложная инженерная задача. Она рассчитывается на восприятие конкретных комбинаций нагрузок: растягивающих (отрывающих), сдвигающих и изгибающих моментов.
Расчет выполняется в соответствии с нормативными документами. В нем проверяется:
Прочность анкерных стержней на растяжение и срез.
Прочность бетона на смятие под опорной пластиной и на выкалывание.
Прочность сварных швов.
Для упрощения задачи часто используются готовые таблицы несущей способности из типовых серий (например, 1.400-15), где для каждого типоразмера детали приведены предельно допустимые усилия.
Антикоррозионная защита
Срок службы закладной детали напрямую зависит от ее защиты от коррозии.
Пассивный метод: Части детали, которые будут полностью погружены в бетон, не требуют дополнительной обработки - щелочная среда бетона сама создает защитную пленку.
Активные методы: Открытые, необетонируемые части закладных деталей в обязательном порядке защищаются. Основные способы:
Лакокрасочные покрытия: Нанесение грунтовок (например, ГФ-021) и эмалей (ПФ-115).
Металлизационные покрытия: Напыление цинка или алюминия (горячее цинкование), обеспечивающее наиболее надежную и долговечную защиту.
Комбинированные: Лакокрасочный слой поверх металлизационного.
Области применения
Закладные детали - поистине универсальный элемент, без которого не обходится практически ни одно серьезное строительство.
Промышленное строительство: Цеха, заводские корпуса, ангары, склады. Используются для крепления колонн, подкрановых путей, мостовых кранов.
Гражданское строительство: Многоэтажные жилые комплексы, бизнес-центры, торговые галереи. Обеспечивают соединение стеновых панелей, крепление фасадов, лестниц, лифтовых шахт.
Инфраструктурные объекты: Мосты, путепроводы, тоннели, эстакады. Используются в опорных частях и для соединения пролетных строений.
Энергетика и связь: Фундаменты под опоры ЛЭП, мачты сотовой связи, вышки освещения.
Преимущества применения можно свести к одному тезису: использование качественных закладных деталей позволяет создавать надежные, ремонтопригодные и долговечные узлы соединений, что в итоге дает проектировщикам и строителям гибкость, а конечному пользователю - безопасность.
