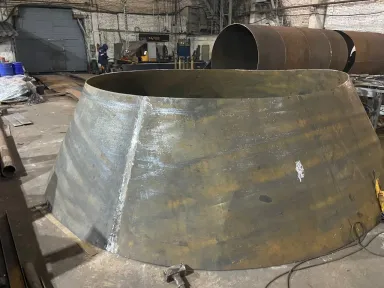

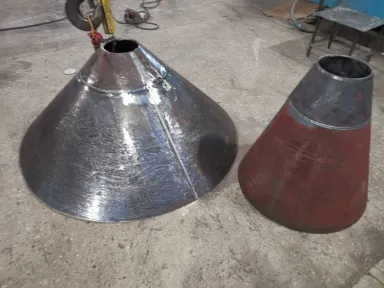

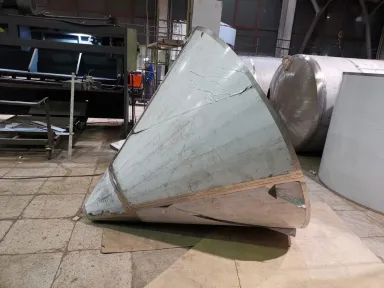

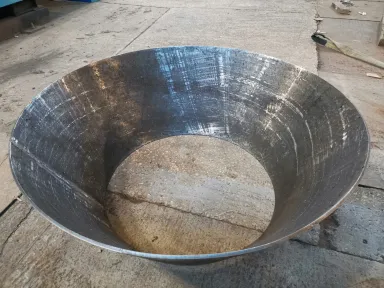

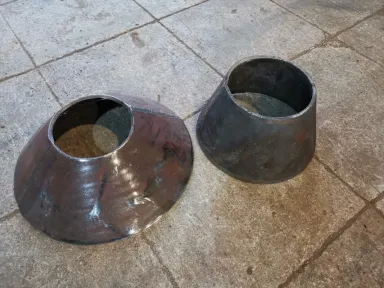

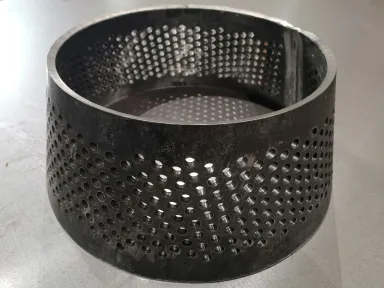

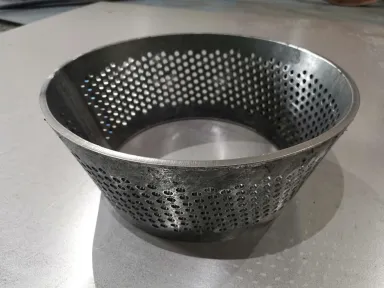

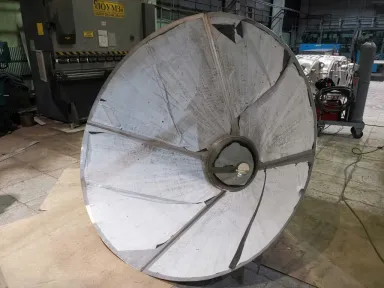

Конический переход (конус, конусный переход) - это фасонная деталь трубопровода в форме усечённого конуса, предназначенная для герметичного соединения элементов трубопроводов и аппаратов разных диаметров. Если говорить просто - это металлический переходник, который плавно соединяет трубу большего сечения с трубой меньшего (и наоборот), позволяя контролировать давление и скорость потока рабочей среды.
Как компания с многолетним опытом в металлообработке и производстве металлоконструкций, «Инвест Сталь» знает: правильный выбор и качественное изготовление конического перехода - это вопрос надёжности всей системы. Ошибка на этапе проектирования или производства оборачивается потерями давления, кавитацией, преждевременным износом оборудования и дорогостоящими переделками.
Нужны конические переходы? Заказывайте у нас - 👉 подробнее на странице.
Концентрические и эксцентрические переходы: как не ошибиться с выбором
По геометрии конические переходы делятся на два основных типа. Выбор между ними - не вопрос эстетики, а инженерное решение, от которого зависит работоспособность всей системы.

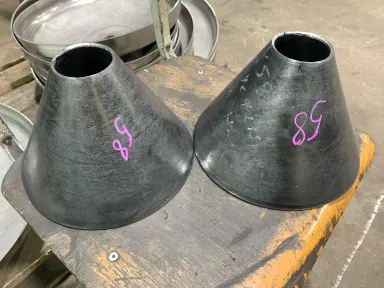

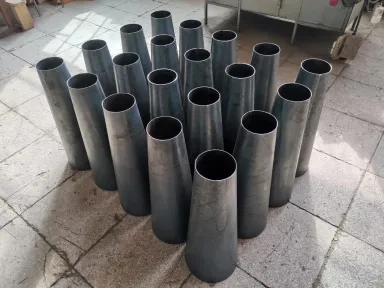

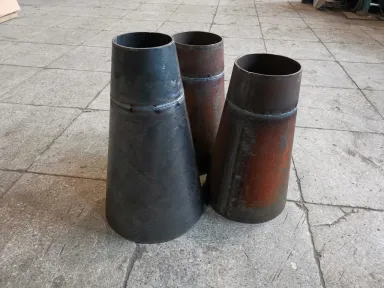

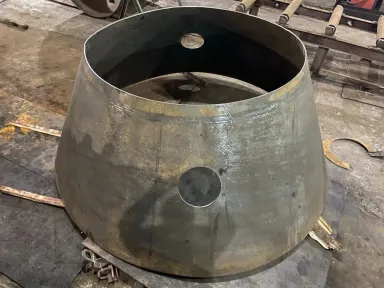

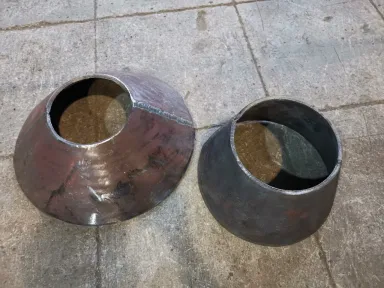

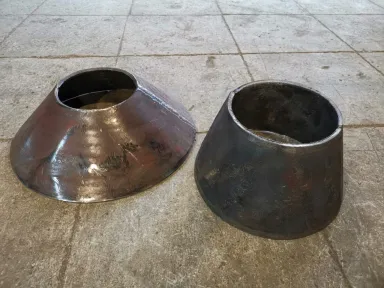

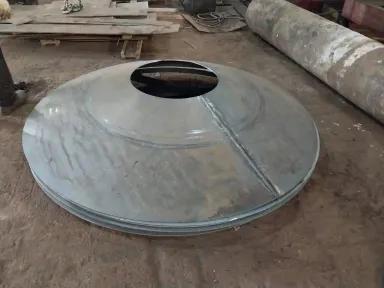

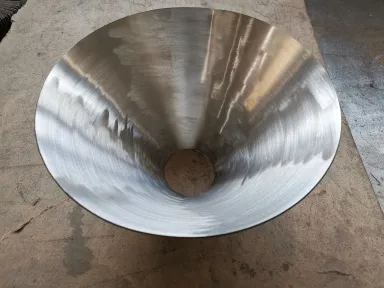

Концентрические переходы
Симметричный усечённый конус, у которого оси большого и малого оснований совпадают.
Где применяем:
Вертикальные трубопроводы - сила тяжести действует вдоль оси, газ беспрепятственно поднимается вверх, конденсат опускается вниз
Напорные линии насосов - симметричная форма снижает турбулентность
Газопроводы без конденсата
Системы с абразивными средами - равномерный износ стенок
Наши инженеры рекомендуют концентрические переходы там, где важно сохранить прямую центральную ось потока и где скопление жидкости внутри фитинга не является критическим фактором.

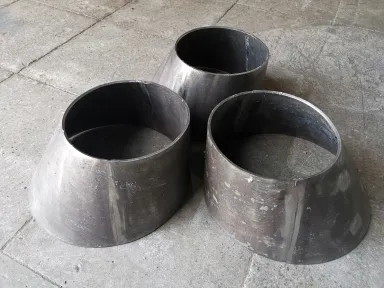

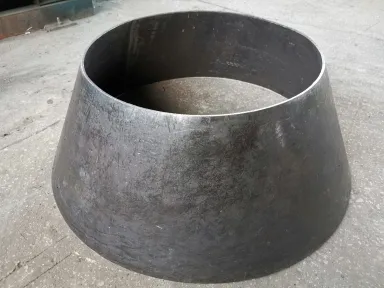

Эксцентрические переходы
Несимметричная деталь со смещёнными осями. Одна образующая конуса параллельна оси трубы - прямая стенка, противоположная - наклонная.
Ключевое преимущество - решение проблемы сепарации фаз в горизонтальных трубопроводах. При симметричной детали в верхней части образуется воздушный карман, сужающий проходное сечение и провоцирующий кавитацию.
Правила монтажа от экспертов «Инвест Сталь»:
Ориентация | Задача | Решение |
|---|---|---|
Плоской гранью вниз (FOB) | Предотвращение скопления жидкости, правильное дренирование | Для жидких сред |
Плоской гранью вверх (FOT) | Обеспечение выхода газов из системы | Для газовых сред |
Практическое правило: если есть сомнения в горизонтальной системе - выбирайте эксцентрический переход.
Где и для чего применяются: отраслевой взгляд
Конические переходы - универсальные детали, но каждая отрасль предъявляет свои требования. «Инвест Сталь» изготавливает конусы для широкого спектра задач:
Отрасль | Применение |
|---|---|
Пищевая и пивоваренная | Цилиндро-конические танки (ЦКТ), баки с конусным днищем для слива осадка, ёмкости для брожения |
Химическая и нефтехимическая | Ректификационные колонны, реакторы с конусным днищем, нефтегазовые сепараторы |
Энергетика | Циклоны-золоуловители, дымоходы, теплообменники |
Металлургия и горнодобыча | Бункеры для руды, угля, щебня с конусной разгрузкой |
Строительство | Силосы для цемента и песка, бетонораздаточные воронки |
Фармацевтика | Реакторы с конусным днищем по стандартам GMP |
Почему именно конические переходы? Плавное изменение сечения позволяет контролировать давление и скорость потока, обеспечивая высокую надёжность и герметичность соединений.
Как мы производим: технологии «Инвест Сталь»
Материалы - 15 базовых позиций
Выбор материала - вопрос эксплуатационной безопасности:
Марка | Тип | Применение |
|---|---|---|
СТ3, СТ20 | Углеродистая сталь | Общепромышленные конструкции, сосуды под давлением |
09Г2С | Низколегированная сталь | Нефтегаз, северные объекты, ответственные резервуары |
AISI 304 (08Х18Н10) | Нержавеющая | Пищевая промышленность, архитектура |
AISI 316 (08Х17Н13М2) | Нержавеющая с молибденом | Химия, судостроение, агрессивные среды |
AISI 321 (12Х18Н10Т) | Нержавеющая с титаном | Высокотемпературные применения, энергетика |
АМг3, АМг5 | Алюминиево-магниевые сплавы | Авиация, судостроение, где критичен вес |
М1, Л63 | Медь, латунь | Теплообменники, сантехника |

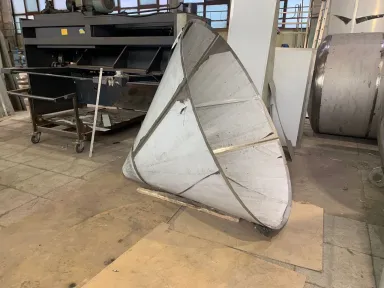

6 этапов производства на собственной площадке в Московской области
Расчёт и проектирование в CAD. Инженер строит развёртку с учётом диаметров, высоты, угла конусности и толщины стенки, закладывая припуск на термоусадку (2–4 мм на продольный шов).
Раскрой на оборудовании с ЧПУ. Плазменная и лазерная резка с точностью позиционирования ±0,1 мм. Рабочее поле - до 2000×6000 мм, толщина реза до 150 мм по углеродистой стали. Для нержавеющих сталей и алюминия применяем плазменную резку в среде защитных газов - кромка сохраняет коррозионную стойкость.
Предподгибка кромок на 4-валковых станках - формирует начальный радиус у будущего сварного шва и исключает «плоский участок», недопустимый по ГОСТ.
Вальцовка - ключевой этап. Четырёхвалковая схема позволяет подгибать обе кромки за одну установку, исключая плоский участок у шва и снижая остаточные деформации на 40–60 %. Диапазон: от Ø20 мм при толщине 1 мм до Ø2800 мм при толщине 30 мм. Для 09Г2С свыше 25 мм применяем горячую вальцовку с последующей нормализацией.
Сварка. TIG (аргонодуговая) - для нержавеющих сталей, алюминия, меди, латуни. MIG/MAG (полуавтомат) - для углеродистых сталей. Для нержавеющих сталей после сварки обязательны пассивация и травление шва - без этого в зоне термического влияния начинается межкристаллитная коррозия.
Финишная обработка и контроль. Зачистка шва, термообработка, пассивация, механическая обработка торцов, маркировка.
Контроль качества
Мы используем многоступенчатую систему контроля, которая исключает брак на каждом этапе:
Входной контроль: визуальный осмотр листа, замер толщины ультразвуком в 5 точках, экспресс-анализ химического состава спектрометром.
Промежуточный контроль: проверка геометрии развёртки по шаблону, лазерный нивелир на прямолинейность образующей (допуск 1 мм/м), замер овальности в 4 точках, проверка угла конуса.
ВИК и УЗК
Диапазон допусков, которых мы добиваемся:
Параметр | Ø до 500 мм | Ø 500–1500 мм | Ø 1500–2800 мм |
|---|---|---|---|
Отклонение диаметра торца | ±1,0 мм | ±2,0 мм | ±3,0 мм |
Овальность | до 1 % | до 1 % | до 1,5 % |
Отклонение высоты | ±2,0 мм | ±3,0 мм | ±5,0 мм |
Нормативная база: работаем по стандартам
Качество конических переходов регламентируется несколькими ключевыми стандартами. «Инвест Сталь» производит продукцию в строгом соответствии с ними:
Стандарт | Область применения |
|---|---|
ГОСТ 34347-2017 | «Сосуды и аппараты стальные сварные». Межгосударственный стандарт ЕАЭС, обязателен для поставок в Беларусь, Казахстан, Армению, Киргизию |
ГОСТ Р 52630-2012 | Российский аналог, регламентирует допуски на геометрию, требования к швам, методы контроля |
ГОСТ 17378-2001 | Непосредственно на переходы как на детали трубопроводов - типы, конструкция, размеры |
Индивидуальные ТУ | Разрабатываем, когда чертёж заказчика строже ГОСТ - для пищевой и фармацевтической промышленности (GMP), атомной энергетики, криогенной техники |
Нужна конические переходы? Заказывайте у нас!
Два простых пути:
Перейти в каталог - выбрать тип конуса, материал и диаметр из 15 базовых позиций, оформить запрос на расчёт стоимости.
Отправить чертеж или ТЗ - наш инженер подготовит спецификацию с учётом допусков, методов контроля и сроков в течение рабочего дня.
