Поддерживающий каркас — это специализированное металлоизделие, применяемое в монолитном строительстве для двухслойного армирования бетонных плит, перекрытий, фундаментов и других железобетонных конструкций.
Его основное назначение — обеспечить точное проектное расстояние между нижней и верхней арматурными сетками, создавая так называемое межсеточное пространство.
Без поддерживающих каркасов верхний слой арматуры неизбежно просел бы под собственным весом, весом рабочих и давлением заливаемого бетона.
Именно эти элементы гарантируют, что арматура окажется строго в расчётном положении внутри бетонного тела, а защитный слой бетона над арматурой будет соответствовать проектным требованиям. Это критически важно для прочности, долговечности и безопасности всей конструкции.
Какие бывают поддерживающие каркасы?
В современном строительстве поддерживающие каркасы представлены двумя основными типами: «Змейка» и «Лесенка». Оба пришли на смену морально устаревшим каркасам типа «Лягушка».
1. Каркас «Змейка» (линейный фиксатор)

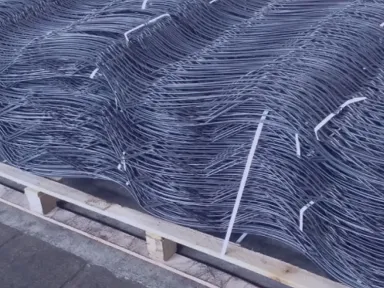

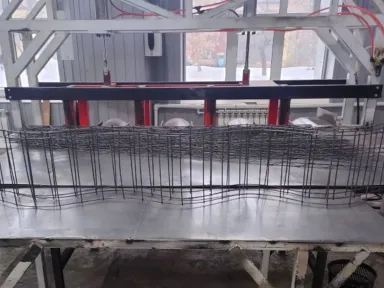

Фиксатор «Змейка» — это зигзагообразный каркас, изготавливаемый методом холодного изгиба из проволоки Вр1. В ассортименте компании «Инвест Сталь» представлены модели с шагом от 40 до 230 мм и диаметром от 4 до 5 мм, длиной 2000 мм. «Змейка» применяется как линейная опора для фиксации арматурных стержней и обеспечения защитного слоя бетона в стенах, колоннах, фундаментах и дорожных плитах.
2. Каркас «Лесенка» (сварной межсеточный фиксатор)

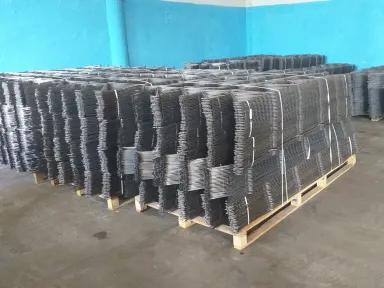

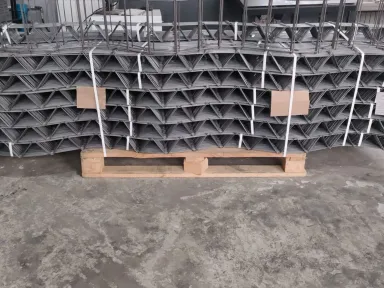

Фиксатор «Лесенка» — это сварная конструкция, напоминающая лестницу: два продольных стержня, соединённых поперечными перемычками. Изготавливается методом точечной сварки из проволоки Вр1 диаметром 5 мм. В линейке представлены модели высотой 220, 230 и 310 мм, длина — 2000 мм. «Лесенка» предназначена для формирования межсеточного пространства при двухслойном армировании плит перекрытий, фундаментных плит и особо нагруженных конструкций.
Ознакомиться с полным ассортиментом и подобрать необходимые изделия вы можете в нашем каталоге:
👉 Арматурные каркасы, сетки и комплектующие
Сравнение «Змейки» и «Лесенки»
Характеристика | «Змейка» | «Лесенка» |
|---|---|---|
Форма | Зигзагообразная (волнообразная) | Прямоугольный каркас (два продольных стержня + поперечины) |
Способ изготовления | Холодное гибье | Точечная сварка |
Основное назначение | Линейная опора для фиксации стержней | Межсеточный разделитель для двухслойного армирования |
Несущая способность | Умеренная | Высокая (удерживает верхний слой арматуры и нагрузки) |
Монтаж | Раскладывается линейно | Устанавливается как готовый каркас |
Преимущества использования поддерживающих каркасов
По сравнению с устаревшими «лягушками» современные каркасы «Змейка» и «Лесенка» имеют ряд существенных преимуществ:
Точная геометрия и надёжная фиксация — каркасы удерживают арматурные сетки строго по чертежу, исключая смещения при заливке бетона.
Ускорение монтажа — установка готовых каркасов занимает значительно меньше времени, чем укладка «лягушек» и ручная вязка арматуры.
Экономия материалов и средств — за счёт уменьшенного расхода арматуры и фиксаторов итоговая себестоимость армирования снижается почти на 50% по сравнению с «лягушками».
Минимальный вес при высокой жёсткости — треугольная форма силового элемента «Змейки» обеспечивает высокую стабильность каркаса.
Параллельность поясов — каждый фиксатор «Лесенка» проходит выходной контроль параллельности верхнего и нижнего стержней по всей длине.
Снижение трудозатрат — минимальное число операций по раскладке фиксаторов, особенно при использовании крупношаговых моделей.
Области применения
Поддерживающие каркасы для арматурных сеток применяются в следующих видах строительных работ:
Фундаментные плиты — создание межсеточного пространства между верхним и нижним арматурными поясами.
Промышленные полы — армирование бетонных полов с высокими эксплуатационными нагрузками.
Межэтажные перекрытия — формирование двухслойного арматурного каркаса.
Монолитное строительство — армирование стен, колонн и других железобетонных конструкций.
Дорожное строительство — армирование дорожных плит и аэродромных покрытий.
Гидротехнические сооружения — подпорные стены, набережные, плотины.
Мостовые и эстакадные конструкции — особо массивные опоры, пролётные строения.
Объекты энергетики — фундаменты АЭС, ТЭС, ГЭС.
Как выбрать поддерживающий каркас?
Выбор типа и размера поддерживающего каркаса зависит от нескольких факторов:
По типу конструкции:
Стандартные плиты перекрытия (до 250 мм) — рекомендуется «Лесенка» 220/2000
Конструкции с увеличенным защитным слоем (250–300 мм) — «Лесенка» 230/2000
Мощные фундаментные плиты (от 300 мм) — «Лесенка» 310/2000
Линейное армирование с редким шагом — «Змейка» с соответствующим шагом (от 40 до 230 мм)
По шагу армирования:
При шаге арматуры до 150 мм рекомендуется шаг фиксатора 40–50 мм
При шаге 150–200 мм — 50–60 мм
При шаге 200–250 мм — 60–70 мм
При шаге 250–300 мм — 70–80 мм
При шаге 300–400 мм — 80–110 мм
При шаге 400–500 мм — 110–130 мм
При шаге 500–600 мм — 130–150 мм
При шаге 600–700 мм — 150–170 мм
Изготовление по чертежам заказчика
Компания «Инвест Сталь» предлагает не только типовые позиции, но и изготовление поддерживающих каркасов по индивидуальным чертежам. Это позволяет:
Получить изделия с нестандартными шагами и высотами
Адаптировать каркасы под конкретные проектные решения
Изготовить гибкие связи для утеплённых панелей и облицовочной кладки
Произвести штыри для крепления теплоизоляционных матов
Заключение
Поддерживающий каркас для арматурных сеток — это не просто вспомогательный элемент, а критически важный компонент монолитного строительства. Он обеспечивает:
Точное проектное положение арматуры
Надёжный защитный слой бетона
Равномерное распределение нагрузки
Долговечность и безопасность конструкции
Существенную экономию времени и средств
Современные каркасы «Змейка» и «Лесенка» от компании «Инвест Сталь» — это надёжное, экономичное и технологичное решение для двухслойного армирования любых железобетонных конструкций.
