Обечайка в составе сосуда, резервуара или аппарата должна выполнять четыре ключевые функции:
–сохранять форму под нагрузкой;
–воспринимать внутреннее и наружное давление;
–обеспечивать герметичность;
–работать без опасных деформаций в процессе эксплуатации.

В тонкостенных конструкциях одной толщины стенки недостаточно. Для повышения жёсткости и устойчивости применяют ребра (кольца) жесткости - усиливающие элементы, которые работают совместно со стенкой и повышают сопротивление потере устойчивости без значительного увеличения массы изделия.

📌Смотреть типовые и изготовленные на заказ решения - в каталоге обечаек.

Что такое ребра жесткости в обечайке

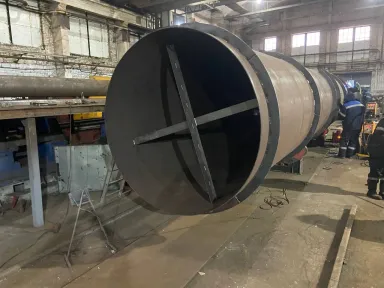

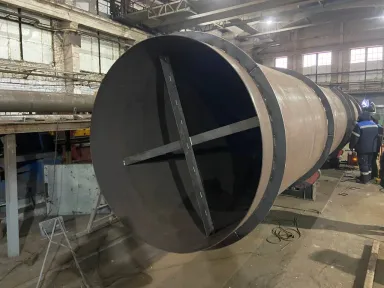

Ребра жесткости - это усиливающие элементы, которые повышают жёсткость с тенкии предотвращают потерю устойчивости. Для цилиндрических обечаек чаще всего используют кольца жесткости - они охватывают обечайку по периметру и работают совместно со стенкой.

На практике такое усиление критически важно для тонкостенных обечаек, где при неблагоприятной нагрузке стенка может потерять форму раньше, чем исчерпает прочность по материалу.

В расчётных нормах (ГОСТ Р 52857.2-2007) для колец жесткости отдельно учитываются:
–площадь сечения кольца (A k );
–момент инерции (I k );
–расстояние между кольцами (l);
–эффективная длина стенки обечайки (l 1 ).

Зачем они нужны

Главная задача ребер жесткости - уменьшить риск деформации и сделать оболочку устойчивой под рабочей нагрузкой. Это особенно важно при:

• наружном давлении и вакууме;

• осевом сжатии;

• транспортировке и монтаже;

• локальных нагрузках от присоединяемых элементов.

Ребра жесткости решают сразу несколько инженерных задач:

Когда ребра жесткости особенно важны

Наиболее типичная область применения - обечайки, работающие под наружным давлением(вакуумные аппараты, ёмкости под наливом, наружные установки).

В расчётных нормах отдельно рассматриваются обечайки с кольцами жесткости, а допустимое наружное давление проверяется как минимальное из двух значений:
– давление для всей обечайки с кольцами;
– давление для участка между соседними кольцами.

Это означает, что кольца жесткости - не формальное усиление, а полноценный расчётный элемент конструкции. От их размеров, шага установки и жёсткости зависит, выдержит ли оболочка вакуум, внешнее давление или сжимающую нагрузку без выпучивания.

Почему не всегда достаточно просто увеличить толщину стенки

Простое увеличение толщины металла не всегда оптимально, потому что:

• растёт масса и стоимость заготовки;

• увеличивается нагрузка на сварные соединения;

• возрастают требования к обработке и механической прочности.

Ребра жесткости позволяют локально усилить конструкцию именно там, где это нужно по расчёту.

Пример из практики: для обечайки диаметром1600 мм с толщиной стенки6 мм при наружном давлении0,09 МПа(вакуум) установка трёх колец жесткости позволяет обеспечить устойчивость без увеличения толщины стенки.

Где это применяется

Ребра и кольца жесткости используют в обечайках:

• резервуаров и сосудов давления;

• реакторов и колонн;

• вакуумных аппаратов;

• другого ёмкостного оборудования.

Для таких изделий обечайка выполняет функции прочности, герметичности и сохранения формы, а усиление помогает обеспечить требуемую устойчивость конструкции.

Технические расчёты: ключевые формулы и пример

Ниже приведены основные расчётные зависимости из действующих нормативных документов.

Нормативная база:

• ГОСТ 14249-89 - нормы и методы расчёта на прочность цилиндрических обечаек.

• ГОСТ Р 52857.2-2007 - сосуды и аппараты. Нормы и методы расчёта на прочность. Расчёт цилиндрических и конических обечаек, выпуклых и плоских днищ и крышек.

• РД 26-15-88 - нормы и методы расчёта на прочность и герметичность фланцевых соединений.

Эффективный момент инерции кольца жесткости

Эффективный момент инерции расчётного поперечного сечения кольца жесткости вычисляется по формуле:

$$I_{\text{эф}} = I_R + \frac{l_1 \cdot (s - c)^3}{10{,}9} + \frac{e^2 \cdot A_k \cdot l_{\text{эф}} \cdot (s - c)}{A_k + l_{\text{эф}} \cdot (s - c)}$$

где:
–I R — момент инерции сечения кольца, мм⁴;
–s— толщина стенки обечайки, мм;
–c— прибавка на коррозию, мм;
–A k — площадь поперечного сечения кольца, мм²;
–e— расстояние от центра тяжести кольца до срединной поверхности обечайки, мм;
–l 1 — эффективная длина стенки обечайки, мм.

Важно: при определении момента инерции кольца жесткости следует обязательно учитывать прибавку cдля компенсации коррозии.

Коэффициент жёсткости подкреплённой обечайки

$$k = \sqrt{\frac{10{,}9 \cdot I_{\text{эф}}}{l_1 \cdot (s - c)^3}}$$

Допускаемое наружное давление

Допускаемое наружное давление определяется из двух условий и принимается как минимальное из двух значений:

1. Из условия устойчивости всей обечайки:

$$[P]_1 = \frac{[P]_{1p}}{\sqrt{1 + \left(\frac{[P]_{1p}}{[P]_{1E}}\right)^2}}$$

где:

• [P]1p[P]1p​ — допускаемое давление из условия прочности;

• [P]1E[P]1E​ — допускаемое давление из условия устойчивости в пределах упругости.

2. Из условия устойчивости участка между кольцами:

[P]2[P]2​ — допускаемое давление, определяемое по формуле для гладкой обечайки с длиной, равной расстоянию между кольцами.

Пример расчёта (из инженерной практики)

Исходные данные

• Внутренний диаметр: D=1600 ммD=1600 мм

• Толщина стенки: s=6 ммs=6 мм

• Прибавка на коррозию: c=2 ммc=2 мм

• Длина обечайки (общая): Lобщ=2665 ммLобщ​=2665 мм

• Остаточное давление (вакуум): pост=0,01 МПаpост​=0,01 МПа

• Материал: сталь 12Х18Н10Т

• Рабочая температура: t=100 ∘Ct=100 ∘C

1. Расчётное наружное давление

$$p_{\text{з.р.}} = p_{\text{ат}} - p_{\text{ост}} = 0{,}1 - 0{,}01 = 0{,}09 \text{ МПа}$$

2. Расчётная длина обечайки в целом

(с эллиптическим днищем высотой H=0,25⋅DH=0,25⋅D)

$$H = 0{,}25 \cdot 1600 = 400 \text{ мм}$$

$$L = l + \frac{H}{3} = 2665 + \frac{400}{3} \approx 2798 \text{ мм}$$

3. Расчётная длина между кольцами

(при установке zk=3zk​=3 колец)

$$l_P = \frac{L}{z_k + 1} = \frac{2798}{3 + 1} \approx 700 \text{ мм}$$

4. Минимальный момент инерции сечения кольца

Определяется по формуле:

$$I_{\text{min}} = \frac{n_{\text{к.с.}} \cdot q \cdot R_{\text{cp}}^3}{3 \cdot E_k}$$

где:

• nк.с.=2,4nк.с.​=2,4 — коэффициент запаса устойчивости;

• q=1,56⋅pз.р.=0,00973 МН/мq=1,56⋅pз.р.​=0,00973 МН/м — линейная нагрузка на кольцо;

• Rcp=0,84 мRcp​=0,84 м — средний радиус кольца;

• Ek=1,92⋅105 МПаEk​=1,92⋅105 МПа — модуль упругости стали 16ГС.

Результат

$$I_{\text{min}} \approx 5 \cdot 10^{-8} \text{ м}^4$$

Конструктивные требования

При проектировании колец жесткости важно учитывать:

• Отношение высоты сечения кольца к диаметру должно быть не более 0,2.

• Сварка кольца к обечайке выполняется непрерывным швом с каждой стороны.

• Общая длина сварного шва должна быть не менее 50 %длины кольца.

• При расчёте момента инерции обязательно учитывается прибавка на коррозиюc.

Что важно учесть при заказе

Для корректного подбора обечайки и ребер жесткости необходимо указать следующие параметры:

Особое внимание: если изделие работает под наружным давлением или вакуумом, вопрос о ребрах жесткости решается не «по опыту», а по расчёту в соответствии с ГОСТ Р 52857.2-2007.
