Металлическая рама является базовым несущим элементом каркасных зданий и сооружений, обеспечивая восприятие вертикальных и горизонтальных нагрузок. Она формирует пространственную жесткость конструкции, задает геометрию пролётов и влияет на распределение усилий между отдельными частями каркаса. Правильный выбор и согласованная работа элементов металлической рамы определяют надежность, долговечность и устойчивость объекта в целом.

Основные несущие элементы рамы

Ключевыми элементами любой металлической рамы являются вертикальные и горизонтальные несущие элементы, которые совместно воспринимают нагрузки от покрытия, стен, оборудования и внешних воздействий. Обычно рама включает стойки (колонны) и ригели, связанные между собой жесткими или шарнирными узлами. Такая схема позволяет перераспределять изгибающие моменты и усилия между элементами, обеспечивая оптимальную работу каркаса по прочности и жесткости.

• Стойки (колонны) — вертикальные элементы, передающие нагрузку от ригелей, прогона и перекрытий на фундамент.
• Ригели — горизонтальные элементы, соединяющие стойки и воспринимающие нагрузки от покрытия, перекрытий и оборудования.

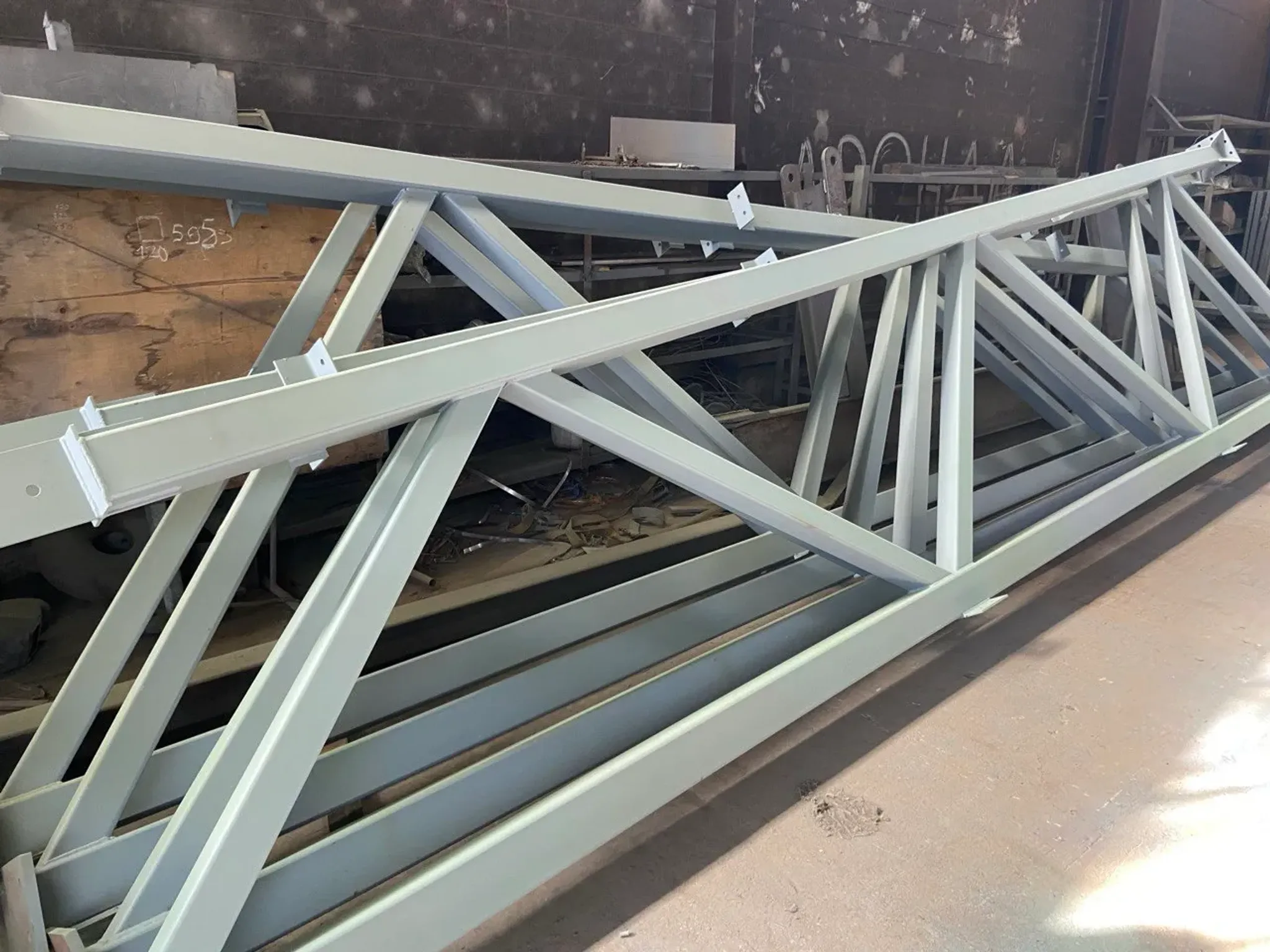

• Фермы и балки — могут использоваться в качестве ригелей или дополнительных несущих элементов для перекрытия больших пролетов.

Связи, прогоны и вспомогательные элементы

Помимо основных несущих частей, в состав металлической рамы входят вспомогательные элементы, которые обеспечивают пространственную устойчивость и удобство крепления ограждающих конструкций. Связи, прогоны и элементы фахверка работают совместно со стойками и ригелями, предотвращая потерю устойчивости и деформации каркаса под действием ветровых, снеговых и эксплуатационных нагрузок. Эти элементы особенно важны для одноэтажных промышленных зданий и протяженных сооружений.

• Связи (вертикальные и горизонтальные) — стальные элементы, фиксирующие положение стоек и ригелей, повышающие пространственную жесткость рамы.
• Прогоны — линейные элементы, распределяющие нагрузку от кровельного и стенового покрытия на ригели и стойки.
• Элементы фахверка — дополнительные стойки и балки для крепления ограждающих конструкций и заполнения проемов.

Материалы и типовые профили для элементов рамы

Для изготовления элементов металлической рамы применяются стандартные стальные профили, выбранные с учетом расчетных нагрузок и особенностей объекта. Чаще всего используются двутавры, швеллеры, уголки, трубы прямоугольного и квадратного сечения. Комбинируя различные профили, конструктор добивается нужной жесткости и несущей способности при разумном расходе металла.

• Стойки часто выполняются из горячекатаных двутавров, труб большого сечения или составных сварных сечений.
• Ригели могут быть балочными или ферменными, из двутавров, швеллеров или профильных труб.
• Связи и прогоны обычно делаются из уголков, швеллеров, гнутых профилей и легких стальных балок.

Сводная таблица элементов металлической рамы

Для удобства проектирования и подбора оптимального решения полезно рассматривать элементы металлической рамы в связке с их основными функциями. Таблица ниже показывает, какую роль играет каждый элемент в общей работе каркаса и на что стоит обратить внимание при выборе сечения и материала. Это помогает формировать оптимальную компоновку рамы с учетом нагрузки, назначения здания и требований по жесткости.

Особенности проектирования металлических рам

При проектировании металлической рамы важно учитывать не только прочность отдельных элементов, но и работу всей системы в целом. Расположение стоек, шаг рам, тип ригелей и схема связей выбираются с учетом нагрузок, назначения здания, требований по гибкости планировок и экономичности расхода металла. Грамотная схема рамного каркаса позволяет оптимизировать сечения, снизить массу конструкции и обеспечить устойчивую работу здания в течение всего срока эксплуатации.

• Выбор типа рамы (однопролетная, многопролетная, с горизонтальным или ломаным поясом) зависит от требуемых пролётов и высоты здания.
• Система связей разрабатывается так, чтобы обеспечивать пространственную жесткость без излишнего усложнения конструкции.
• Подбор профилей ведется с учетом сочетания постоянных, временных, ветровых и снеговых нагрузок, а также особенностей узловых соединений.
