Если токарная обработка отвечает за «круглое» - валы, втулки, оси, - то фрезерная металлообработка закрывает всё остальное: плоскости, пазы, карманы, корпусные детали сложной формы. По статистике большинства производств, фрезерные работы - самая массовая группа операций механической обработки после токарных. Разберём, что умеет современная фрезерная металлообработка на ЧПУ, какая точность достижима и когда фрезеровка - оптимальный выбор.

Сразу уточним терминологию: «фрезерование» - технологический термин, «фрезеровка» - разговорный синоним. Обозначают они одно и то же, поэтому в статье используются оба варианта.

Что такое фрезерная металлообработка

Принцип противоположен токарному: здесь вращается не заготовка, а инструмент - фреза с несколькими лезвиями. Заготовка закреплена на столе и перемещается относительно инструмента по осям X, Y, Z. Так получают плоскости, уступы, пазы, карманы, контуры любой формы и фасонные поверхности.

Фрезерная металлообработка эффективна, когда деталь не имеет оси вращения или требует обработки с нескольких сторон: корпусные элементы, плиты, кондукторы, оснастка. Именно в этой группе «живёт» большинство штучных и мелкосерийных заказов.

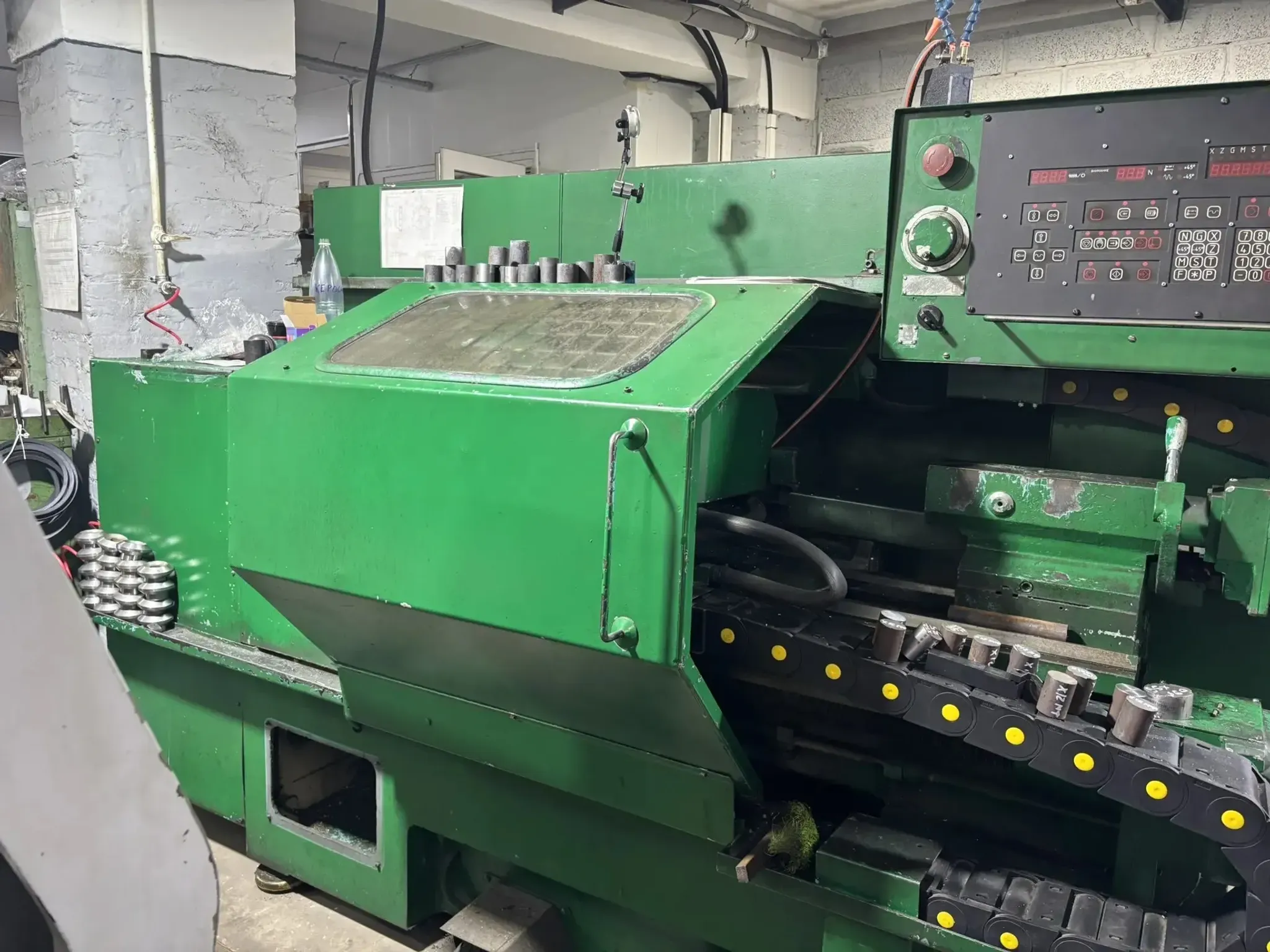

Фрезерные станки и металлообработка с ЧПУ

Современная металлообработка строится вокруг обрабатывающих центров: станок с ЧПУ - фрезерный, с магазином инструментов и автоматической сменой заготовки - выполняет десятки переходов за один установ без участия оператора между ними.

Классификация по числу осей:

ЧПУ снимает главный ограничение универсальной обработки - зависимость от рук исполнителя. При этом фрезерование остаётся профессией: наладчик задаёт режимы резания, проверяет инструмент, измеряет первую деталь. Программа делает его опыт воспроизводимым - деталь №1 и деталь №500 идентичны.

Примеры деталей: что делают на фрезерных станках

Типовые группы заказов во фрезерной металлообработке:

• Корпусные детали: корпусы редукторов, насосов, приводов, коробок передач - базовые плоскости, посадочные отверстия, фланцевые поверхности;

• Плиты и основания: монтажные плиты, кондукторы, столы оснастки с координатной сеткой отверстий и Т-пазами;

• Оснастка и пресс-формы: пуансоны, матрицы, пресс-формы, штамповая оснастка;

• Контурные детали: кронштейны, рычаги, кулачки, шкивы со сложным профилем;

• Доработка заготовок: пазы, окна, карманы в деталях после лазерной резки или гибки.

Пример из практики. Кондукторная плита с сеткой координатных отверстий Ø12 H7 и двумя Т-пазами. На обрабатывающем центре деталь изготавливается за один установ: черновая и чистовая фрезеровка плоскости, сверловка и растачивание отверстий по координатам, фрезерование пазов. Позиционные допуски между отверстиями - в пределах 0,05 мм, что недостижимо при обработке с переустановками на универсальном станке.

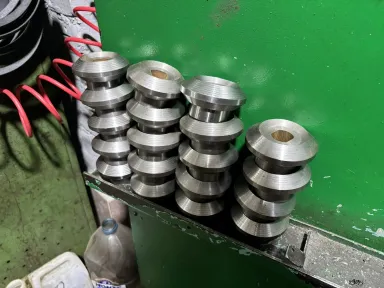

[Фото 1. Корпусные детали и плиты, изготовленные фрезерованием на ЧПУ]

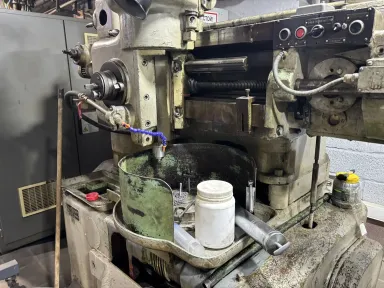

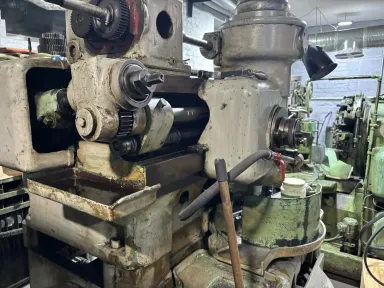

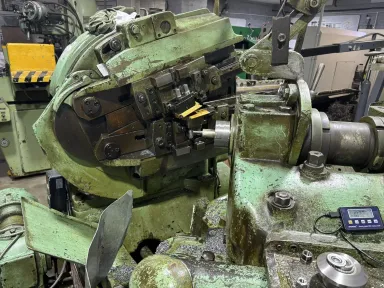

[Фото 2. Фрезерный обрабатывающий центр в цехе]

Возможности технологии: операции и материалы

Операции фрезерной металлообработки на станках с ЧПУ:

• черновая и чистовая фрезеровка плоскостей и уступов;

• контурное фрезерование сложных профилей;

• выборка пазов, карманов, окон, Т-пазов;

• сверление и развёртывание координатных отверстий;

• растачивание точных отверстий;

• нарезание резьбы метчиком и резьбовой фрезой;

• фрезерование резьбы, шлицев, шпоночных пазов;

• обработка 3D-поверхностей (на 4- и 5-осевых центрах).

Материалы: конструкционные стали (Ст3, 45, 40Х, 09Г2С), легированные и инструментальные стали, нержавейка (AISI 304, 316, 321), алюминиевые сплавы, латунь, бронза, титан - по согласованию с технологом.

Габариты: типовой парк обрабатывает детали с размерами по осям от нескольких миллиметров до 1000-2000 мм. Точные возможности под конкретную заготовку уточняйте при расчёте.

Точность: допуски и шероховатость

После чистового фрезерования достигается шероховатость Ra 1,6-3,2 мкм. Более высокие требования по чистоте закрываются шлифованием или полировкой в дополнительной операции.

Практический совет: отверстия с посадкой H7 указывайте для растачивания, а не для сверления - диаметр сверла не совпадает с полем допуска. И не назначайте IT5-IT6 там, где работает IT9: каждая ступень точности - это дополнительные переходы и удорожание.

Фрезеровка или токарная обработка: как выбрать

Простое правило:

• деталь вращается в работе, имеет ось симметрии - токарная обработка;

• корпусная геометрия, плоскости, пазы, карманы, координатные отверстия - фрезеровка;

• комбинированная деталь (вал со шпоночным пазом, фланец с отверстиями вне оси) - токарный центр с приводным инструментом или два маршрута: токарный и фрезерный.

Токарные и фрезерные работы в металлообработке редко существуют по отдельности: детали одного узла проходят оба маршрута. Удобно, когда оба вида обработки собраны у одного подрядчика - токарная и фрезерная обработка по чертежам заказчика в едином цикле упрощает контроль сроков и качества.

Как оформить заказ

1. Пришлите чертёж (PDF, DWG, DXF), эскиз или 3D-модель на info@investsteel.ru;

2. Укажите материал, количество и требования к посадкам;

3. Технолог проверит документацию, уточнит детали, предложит маршрут обработки;

4. Вы получите расчёт стоимости и сроков;

5. После подтверждения запускается производство: программа, наладка, пробная деталь;

6. Партия проходит контроль размеров и отгружается.

Для быстрого расчёта укажите в заявке: марку материала, габариты заготовки, допуски на посадочных размерах, требования к покрытиям.

Итог: когда фрезеровка - оптимальный выбор

• деталь корпусная или плоская, без оси вращения;

• нужны пазы, карманы, координатные отверстия, точные плоскости;

• сложный контур, который не получить гибкой или резкой;

• единичная деталь или серия с полной повторяемостью;

• 3D-геометрия - фасонные поверхности, пресс-формы.

Заказать фрезеровку ЧПУ

Пришлите чертёж на info@investsteel.ru с указанием материала и тиража - технолог подготовит расчёт. Нужна консультация по детали, допускам или выбору между фрезеровкой и токарной обработкой? Звоните по телефону +7 (495) 188-80-44.

Фрезерные работы входят в состав комплексной услуги металлообработки - вместе с токарной обработкой, резкой и гибкой, под контролем технолога на всех этапах.
