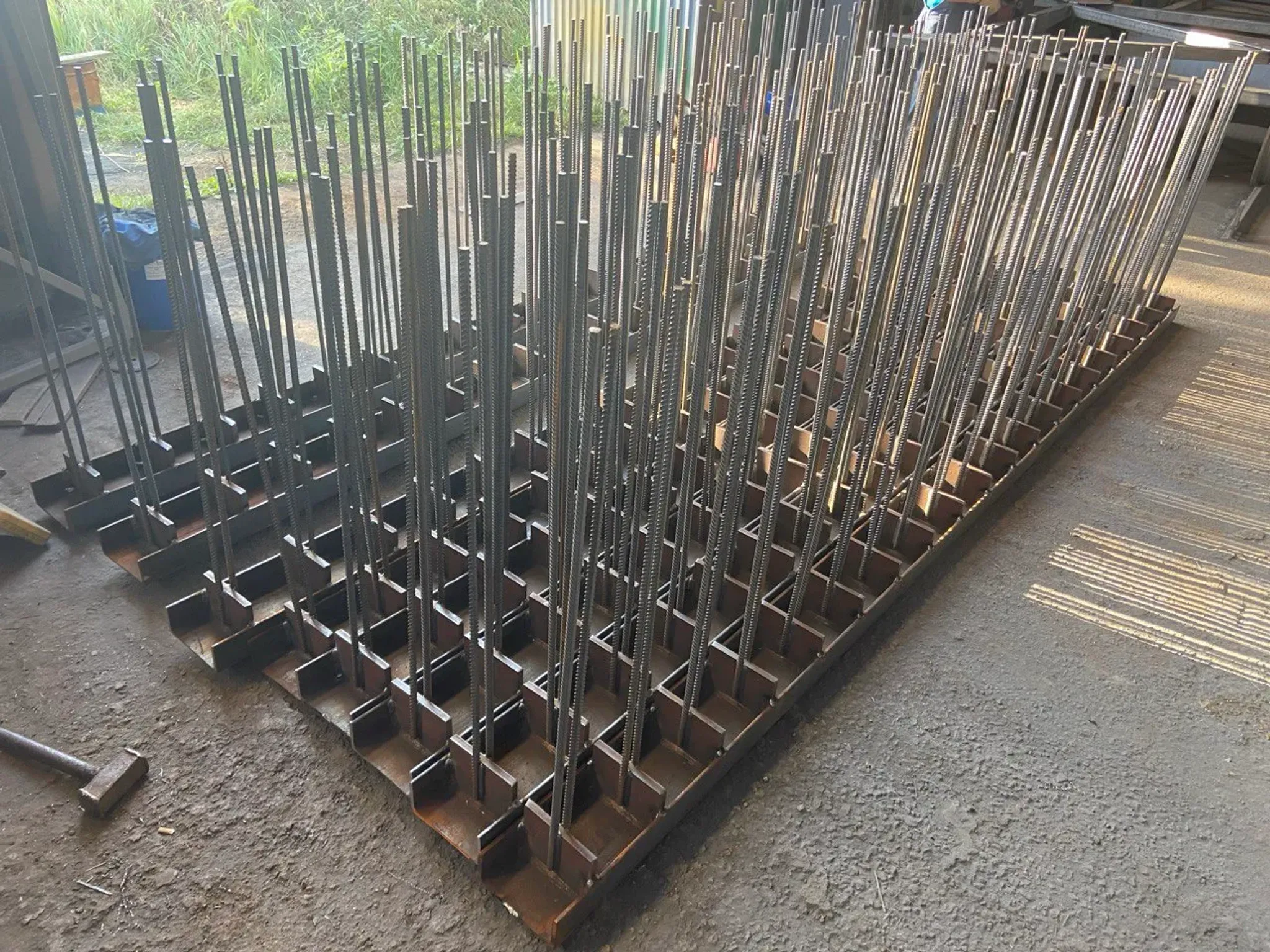

Фундаментные болты (синоним — анкерные болты) — это крепёжные изделия, предназначенные для жёсткой фиксации строительных конструкций, технологического оборудования и тяжёлых машин к бетонным и железобетонным основаниям. Они воспринимают растягивающие, сдвигающие и опрокидывающие нагрузки, передавая их от металлоконструкций на фундамент.
В профессиональной практике термины «фундаментный болт» и «анкерный болт» используются как взаимозаменяемые. Единственное конструктивное различие может заключаться в наличии анкерной плиты — закладной части, которая монтируется в фундамент на этапе его изготовления для повышения несущей способности узла.
1. Конструкция и материалы
Классический фундаментный болт состоит из следующих элементов:
Резьбовой стержень — рабочая часть, на которую устанавливаются гайки и шайбы для прижима опорной плиты конструкции. Диаметр резьбы варьируется от 12 до 140 мм в зависимости от типоразмера.
Удерживающий (анкерный) элемент — часть болта, которая заделывается в бетон и обеспечивает сцепление с основанием. В зависимости от типа это может быть изгиб (крюк), анкерная плита, конический наконечник или резьба под гайку.
Защитное покрытие — для эксплуатации в условиях повышенной влажности или на открытом воздухе применяется горячее цинкование или другие антикоррозионные составы.
Для изготовления фундаментных болтов используются углеродистые и низколегированные стали (например, Вст3пс, 09Г2С, С245), а для особо ответственных узлов — термоупрочнённые и нержавеющие стали.
2. Классификация по ГОСТ 24379.1-2012
Основной нормативный документ, регламентирующий конструкцию и размеры фундаментных болтов, — ГОСТ 24379.1-2012 (ранее — ГОСТ 24379.1-80). Стандарт выделяет несколько типов болтов в зависимости от формы анкерной части и способа заделки в бетон.
Тип | Название | Конструкция | Способ установки |
|---|---|---|---|
Тип 1 | Стержень с Г-образным или крюкообразным загибом на нижнем конце | До бетонирования | |
Тип 2 | Стержень с приваренной стальной плитой в нижней части | До бетонирования | |
Тип 3 | Составной | Стержень, состоящий из двух частей, соединённых муфтой | До бетонирования |
Тип 4 | Съёмный | Конструкция с возможностью демонтажа верхней части без извлечения анкера из бетона | До бетонирования |
Тип 5 | Прямой стержень с резьбой на одном или обоих концах | В готовое основание (в просверленное отверстие) | |
Тип 6 | Стержень с конусовидным наконечником и распорным элементом | В готовое основание (распорный анкер) |
3. Способы установки: до бетонирования и в готовое основание
По способу монтажа фундаментные болты делятся на две принципиально разные группы.
Болты, устанавливаемые до заливки бетона (типы 1, 2, 3, 4):
Монтируются в арматурный каркас или на кондукторные устройства до начала бетонирования.
После заливки бетонной смеси болт оказывается надёжно замоноличенным в теле фундамента.
Обеспечивают максимальную несущую способность и применяются при новом строительстве ответственных объектов.
К этой группе относятся изогнутые болты, болты с анкерной плитой, составные и съёмные конструкции.
Болты для готовых оснований (типы 5 и 6):
Устанавливаются в уже набравший прочность бетон.
Для монтажа в фундаменте бурится отверстие, в которое помещается болт и фиксируется одним из способов:
Механический (распорный) — за счёт распорной втулки или конического наконечника.
Химический (клеевой) — с помощью полимерных составов (эпоксидных, полиэстерных, винилэстерных смол), которые заполняют отверстие и обеспечивают сцепление стержня с бетоном.
Применяются при реконструкции, модернизации, а также когда невозможно заложить болты заранее.
4. Расчёт и критерии выбора
При подборе фундаментного болта необходимо учитывать следующие параметры:
Расчётная нагрузка — растягивающая, сдвигающая или опрокидывающая. От неё зависят диаметр резьбы, глубина заделки и тип анкерного элемента.
Тип основания — бетон, железобетон, каменная кладка. Для разных материалов требуются разные типы анкеров (например, химические анкеры для трещиноватого бетона).
Условия эксплуатации — для наружного монтажа и агрессивных сред необходима оцинковка или нержавеющая сталь.
Точность установки — отклонение положения болтов от проектного не должно превышать допустимых значений, указанных в проектной документации.
Класс прочности болтов (например, 5.6, 8.8, 10.9) выбирается исходя из расчётных усилий. Для особо ответственных узлов может требоваться термообработка.
5. Применение фундаментных болтов
Фундаментные болты используются в следующих узлах и конструкциях:
Крепление колонн каркасных зданий к монолитным и сборным железобетонным фундаментам.
Фиксация тяжёлого оборудования — станков, турбин, насосов, компрессоров, трансформаторов.
Монтаж опорных элементов — опор ЛЭП, мачт связи, эстакад, мостовых конструкций.
Соединение металлоконструкций в узлах «колонна-фундамент», «колонна-балка», «колонна-колонна».
Важно: фундаментные болты практически всегда используются в паре с опорными пластинами (закладными деталями). Пластина распределяет нагрузку от болта на опорную поверхность конструкции и обеспечивает плотное прилегание. Подобрать подходящую пластину можно в отдельном каталоге.
👉 Каталог металлических пластин
6. Преимущества применения
Использование сертифицированных фундаментных болтов даёт следующие инженерные преимущества:
Высокая несущая способность — болты воспринимают значительные статические и динамические нагрузки, включая вибрационные и сейсмические воздействия.
Надёжная фиксация — предотвращает смещение конструкций и оборудования относительно фундамента.
Долговечность — при наличии антикоррозионного покрытия срок службы сопоставим с ресурсом самого сооружения.
Стандартизация — все типоразмеры регламентированы ГОСТ, что упрощает проектирование, расчёт и комплектацию.
Разнообразие типов — позволяет подобрать решение под любые условия: от лёгких конструкций до тяжёлых промышленных объектов.
7. Как правильно заказать
Для подбора фундаментного болта необходимо определить:
Тип болта по ГОСТ 24379.1-2012 (изогнутый, с анкерной плитой, прямой и т.д.).
Диаметр и длину резьбовой части — в зависимости от расчётной нагрузки и толщины опорной плиты.
Материал и покрытие — углеродистая сталь, оцинковка, нержавейка.
Способ установки — до бетонирования или в готовое основание.
В нашем каталоге представлены фундаментные болты всех типов с указанием размеров, материалов и цен. Фильтры помогут быстро отобрать нужный вариант.
👉 Перейти в каталог фундаментных болтов
Подводим итог по фундаментным болтам
Фундаментные и анкерные болты — это критически важные элементы крепления, от правильного выбора которых зависит устойчивость и долговечность зданий, сооружений и оборудования.
Понимание классификации по ГОСТ, способов установки и расчётных параметров позволяет подобрать оптимальное решение для каждого конкретного проекта — от лёгких каркасов до тяжёлых промышленных объектов.
