Гильза стальная — это отрезок трубы, который используется в строительстве как защитный канал для прокладки коммуникаций через стены, перекрытия, фундаменты и другие строительные конструкции. Несмотря на кажущуюся простоту, этот элемент является критически важным для надёжности, безопасности и долговечности инженерных систем.

Почему именно сталь? Ответ прост: ни один другой материал не даёт такого сочетания прочности, огнестойкости и долговечности. Металлические гильзы выдерживают колоссальные нагрузки, не горят, не плавятся и не выделяют токсичных веществ при пожаре, а их срок службы исчисляется десятилетиями.

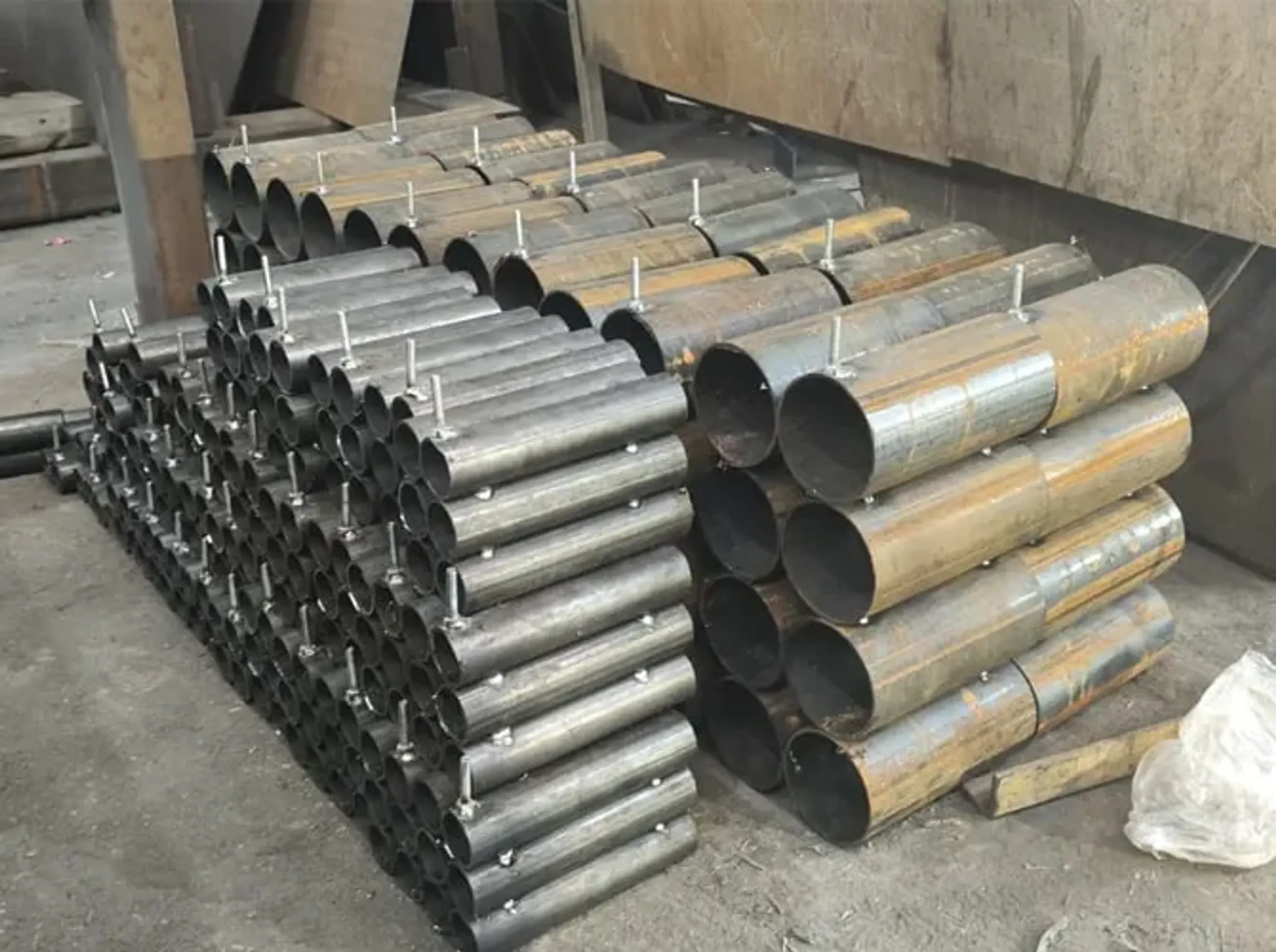

Сегодня гильза из стальной трубы применяется в десятках отраслей и на всех типах объектов — от небольших коттеджей до гигантских промышленных комплексов, от подземных тоннелей до высотных небоскрёбов.

Где и как используются стальные гильзы, какие требования к ним предъявляются и как правильно выбрать гильзу для своей задачи.

Ознакомьтесь с каталогом гильзопакетов: используйте фильтры, изучите типы и цены. 👉 Перейти в каталог.

Применение в монолитном строительстве

Монолитное строительство — одна из самых массовых сфер применения стальных гильз. При возведении зданий из железобетона инженерные коммуникации (кабели, трубы, вентиляция) должны проходить через стены, перекрытия и фундаменты. И здесь гильза стальная становится незаменимым элементом.

Как это работает

Технология проста и эффективна: перед заливкой бетона в опалубку устанавливаются закладные гильзы. После застывания бетона внутри гильзы остаётся готовый канал для пропуска коммуникаций.

Это избавляет от необходимости штробить и сверлить уже готовый бетон, что значительно экономит время, деньги и сохраняет целостность конструкций.

Чаще всего для монолитного строительства используется гильза стальная электросварная из труб по ГОСТ 10704-91. Такие гильзы оптимальны по цене и качеству, а широкий сортамент диаметров (от 20 до 1200 мм) позволяет подобрать решение для любой задачи.

Преимущества использования в монолите

• Экономия времени — не нужно ждать полного застывания бетона для штробления.

• Сохранение прочности конструкций — отсутствие штроб и отверстий не ослабляет несущие элементы.

• Удобство замены коммуникаций — при необходимости кабель или трубу можно заменить без вскрытия стен.

• Герметичность и пожаробезопасность — гильзы могут оснащаться уплотнителями и огнестойкими вставками.

Примеры объектов

• Жилые комплексы и многоэтажные дома

• Бизнес-центры и торговые центры

• Промышленные здания и склады

• Школы, больницы, детские сады

• Подземные паркинги

Если вы строите объект монолитным способом, закладные гильзы должны быть предусмотрены в проекте на этапе армирования и опалубки. Заказать изготовление стальных закладных гильз вы можете в нашей компании — мы производим гильзы любых размеров с доставкой на объект.

Применение для кабельных трасс

Прокладка кабелей — ещё одна классическая область применения стальных гильз. Металлические гильзы для проводки кабеля через стены обеспечивают надёжную защиту кабельных линий от механических повреждений, влаги и огня.

Зачем нужна гильза для кабеля

Когда кабель проходит через стену или перекрытие, его изоляция может повредиться о края бетона или кирпича. Это приводит к коротким замыканиям, пожарам и дорогостоящим ремонтам. Стальная гильза создаёт надёжный защитный канал, внутри которого кабель находится в безопасности.

Кроме того, гильза позволяет:

• Легко заменять кабель без разрушения конструкции

• Дополнительно прокладывать новые кабели в будущем

• Обеспечить герметичность прохода (с уплотнителями)

• Выполнить требования пожарной безопасности (с огнестойкими вставками)

Огнестойкие гильзы

Особого внимания заслуживают гильзы с противопожарными вставками (система ЭОМ + СС). При пожаре вставка расширяется под воздействием высокой температуры и герметично перекрывает проход, предотвращая распространение огня и дыма между помещениями. Это критически важно для объектов с высокими требованиями пожарной безопасности: больницы, школы, детские сады, бизнес-центры, объекты с массовым пребыванием людей.

Какие гильзы используются

Для кабельных трасс применяются:

• Гильза стальная электросварная — основной вариант

• Оцинкованные гильзы — для влажных помещений и наружной установки

• Гильзопакеты — для прокладки пучков кабелей в одном проходе

Применение для трубопроводов

Стальные гильзы широко используются для защиты трубопроводов при проходе через стены, фундаменты и перекрытия. Это касается как внутренних сетей (водоснабжение, отопление, канализация), так и наружных (магистральные трубопроводы, газопроводы).

Защита труб от повреждений

При проходе трубы через строительную конструкцию она подвергается трению, вибрациям и деформациям. Гильза из стальной трубы создаёт зазор между трубой и стеной, предотвращая повреждения и обеспечивая свободное перемещение трубы при температурных расширениях.

Удобство замены

Одно из ключевых преимуществ использования гильз для трубопроводов — возможность замены трубы без разрушения стены. Старую трубу вытягивают из гильзы, а новую вставляют на её место. Это особенно актуально для водопроводных и газовых сетей, где требуется периодическая замена.

Антикоррозионная защита

Для наружных трубопроводов и влажных помещений используются оцинкованные металлические гильзы или гильзы с полимерным покрытием. Это предотвращает коррозию и продлевает срок службы как самой гильзы, так и защищаемой трубы.

Примеры

• Котельные и тепловые пункты

• Насосные станции

• Наружные сети водоснабжения и канализации

• Газораспределительные пункты

• Технологические трубопроводы на промышленных объектах

Применение при бестраншейной прокладке (проколы под дорогами)

Бестраншейная прокладка коммуникаций — это современная технология, которая позволяет прокладывать кабели и трубы под дорогами, железнодорожными путями, реками и другими препятствиями без вскрытия поверхности. И здесь гильза стальная играет ключевую роль.

Технологии проколов

Существует два основных метода:

1. Прокол (продавливание) — труба или гильза продавливается сквозь грунт гидравлическим домкратом. Метод эффективен для коротких переходов (до 50 м) и плотных грунтов.

2. Горизонтально-направленное бурение (ГНБ) — буровая установка пробуривает скважину по заданной траектории, затем в неё протягивается гильза с коммуникациями. Подходит для длинных переходов (до нескольких сотен метров) и сложных трасс.

В обоих случаях гильза выполняет функцию защитного кожуха, внутри которого прокладывается кабель или труба. Она защищает коммуникации от давления грунта, камней, влаги и агрессивных сред.

Требования к гильзам для проколов

• Повышенная прочность — гильза должна выдерживать нагрузки от грунта и транспорта.

• Точная геометрия — для прохождения через буровую установку и соединения секций.

• Толщина стенки — от 6 до 12 мм в зависимости от диаметра и глубины заложения.

• Сварные швы — должны быть качественными и без дефектов.

Чаще всего используются гильзы стальные электросварные с усиленной стенкой или бесшовные гильзы для особо ответственных переходов. Для защиты от коррозии применяется горячее цинкование или полимерные покрытия.

Примеры

• Пересечение автомобильных и железных дорог

• Прокладка под городскими магистралями

• Переходы через реки и каналы

• Подводные трубопроводы

Применение в метро, шахтах и тоннелях

Объекты транспортной инфраструктуры — метрополитены, тоннели, шахты — предъявляют особые требования к материалам и конструкциям. Здесь гильза стальная применяется в самых ответственных условиях.

Особые условия эксплуатации

• Высокие нагрузки — гильзы должны выдерживать давление грунта, вибрации от поездов и оборудования.

• Агрессивные среды — грунтовые воды, химически активные вещества, повышенная влажность.

• Строгие требования пожарной безопасности — все материалы должны быть негорючими и обеспечивать огнестойкость проходов.

• Долговечность — срок службы должен измеряться десятилетиями без замены.

Какие гильзы используются

Для метро, шахт и тоннелей применяются:

• Гильзы из бесшовных труб — максимальная прочность и герметичность.

• Гильзы с усиленной стенкой — до 12 мм и более.

• Гильзопакеты — для пропуска пучков кабелей и труб в стеснённых условиях.

• Гильзы с антикоррозионными покрытиями — оцинковка, полимеры, эпоксидные составы.

Примеры

• Метрополитены (тоннели, станции, переходы)

• Горные выработки и шахты

• Автомобильные и железнодорожные тоннели

• Коллекторы и инженерные коммуникации

Технические требования к гильзам в зависимости от применения

Правильный выбор гильзы — залог надёжности и безопасности. Рассмотрим ключевые параметры, которые зависят от области применения.

Толщина стенки

Диаметр

Диаметр гильзы выбирается исходя из наружного диаметра прокладываемого кабеля или трубы с учётом запаса 5–10 мм для свободного прохода. Для кабельных трасс доступны диаметры от 20 мм и выше. Для трубопроводов и проколов диаметры могут достигать 1200 мм и более.

Материалы

• Сталь Ст3сп — основной конструкционный материал для стандартных задач.

• Сталь 09Г2С — повышенная прочность для ответственных объектов.

• Нержавеющая сталь AISI 304/316 — для агрессивных сред.

Покрытия

• Горячее цинкование — лучшая защита от коррозии для наружных и влажных условий.

• Гальваническое цинкование — для внутренних работ.

• Полимерные покрытия — дополнительная защита и декоративность.

• Огнезащитные составы — повышение предела огнестойкости.

Огнестойкость

Для объектов с повышенными требованиями пожарной безопасности гильзы оснащаются огнестойкими вставками. Пределы огнестойкости:

• EI 60 — 60 минут

• EI 90 — 90 минут

• EI 120 — 120 минут и выше

Выбор предела зависит от категории объекта и требований проекта.

Как выбрать гильзу для своей задачи

Пошаговый алгоритм выбора стальной гильзы для вашего объекта.

Шаг 1. Определите, что вы прокладываете

• Силовой кабель, слаботочный кабель, пучок кабелей

• Труба (водопровод, газ, отопление)

• Несколько коммуникаций в одном проходе

Шаг 2. Измерьте наружный диаметр коммуникации

Если это кабель — учитывайте его толщину с изоляцией. Если труба — наружный диаметр по ГОСТ.

Шаг 3. Добавьте запас

Внутренний диаметр гильзы должен быть на 5–10 мм больше наружного диаметра коммуникации для свободного прохода и терморасширения.

Шаг 4. Определите условия эксплуатации

• Внутреннее помещение или наружная установка?

• Есть ли агрессивные среды (химия, грунтовые воды)?

• Какие нагрузки будут на гильзу (давление грунта, транспорта)?

• Требуется ли огнестойкость?

Шаг 5. Выберите материал и покрытие

• Для сухих внутренних помещений — чёрная сталь без покрытия.

• Для влажных и наружных условий — оцинкованная или с полимерным покрытием.

• Для агрессивных сред — нержавеющая сталь.

Шаг 6. Учтите требования пожарной безопасности

Если гильза проходит через противопожарную преграду, необходимы огнестойкие вставки.

Шаг 7. Закажите изготовление

Обратитесь к нам — мы произведём гильзу точно по вашим размерам с доставкой на объект.

Пример расчёта

Задача: проложить силовой кабель ВВГнг 3×16 (наружный диаметр ~ 18 мм) через бетонную стену в сухом помещении.

1. Коммуникация: силовой кабель

2. Наружный диаметр: 18 мм

3. Запас: + 7 мм → внутренний диаметр гильзы = 25 мм

4. Условия: сухое помещение, внутренняя установка

5. Материал: сталь Ст3сп, без покрытия

6. Пожарная безопасность: не требуется (помещение не является противопожарной преградой)

7. Результат: гильза стальная электросварная Ø25×2 мм, длина = толщина стены + 20 мм

Преимущества заказа стальных гильз у нас

Мы специализируемся на изготовлении стальных гильз для всех областей применения. Вот почему вам стоит выбрать нас:

Собственное производство. Мы не перепродаём — мы изготавливаем. Современное оборудование: лазерная резка, гибка, сварка, контроль качества на каждом этапе.

Любые типоразмеры. Диаметр от 20 до 1200 мм, толщина стенки от 2 до 12 мм и более, длина любая.

Работа по ГОСТ и ТУ. Все изделия соответствуют государственным стандартам или разработанным техническим условиям.

Изготовление гильз металлических любой сложности — от простых обрезков труб до многотрубных гильзопакетов с фланцами и креплениями.

Комплектация под ключ. Уплотнители, огнестойкие вставки, покрытия, изоляция — всё в одном заказе.

Доставка по Москве и области. Доставляем прямо до вашего объекта!

Гарантия качества. На все гильзы даём гарантию и паспорт качества.

Если вам нужна гильза из стальной трубы купить для вашего объекта — просто свяжитесь с нами. Мы поможем подобрать оптимальный вариант и изготовим гильзу в кратчайшие сроки.

Подведем итоге

Гильза стальная — это универсальный и надёжный элемент, без которого невозможно представить современное строительство. От монолитных домов до метрополитенов, от кабельных трасс до магистральных трубопроводов — стальные гильзы обеспечивают защиту, безопасность и долговечность инженерных систем.

Мы надеемся, что эта статья помогла вам лучше понять, где применяются стальные гильзы и как правильно выбрать их для вашей задачи.

Если у вас остались вопросы или вы хотите заказать изготовление гильз — свяжитесь с нами любым удобным способом:

• Телефон: +7 (495) 188-80-44

• Email: info@investsteel.ru

Мы проконсультируем, подберём оптимальный вариант и изготовим гильзы точно под ваши требования.
