Если говорить простыми словами - это переходные устройства для потоков жидкости или газа, которые меняют скорость и давление среды. По сути, это две противоположности.
Если говорить просто:
Конфузор — сужает трубу (поток ускоряется).
Диффузор — расширяет трубу (поток замедляется).
Ниже подробный разбор
1. Конфузор (сужение)
Это трубопровод, сечение которого плавно уменьшается по ходу движения среды.
Физика процесса: При сужении канала скорость потока возрастает, а статическое давление падает (закон Бернулли).
Особенности: Поток ведет себя стабильно, срывов вихрей почти не возникает, так как сужение «поджимает» среду.
Где применяется:
Водопроводные струйные насосы (эжекторы).
Карбюраторы двигателей (для распыления топлива за счет разрежения).
Аэродинамические трубы (чтобы разогнать воздух в рабочей части).
Насадки для пожарных шлангов (стволы) — чтобы вода била сильнее.
2. Диффузор (расширение)
Это трубопровод, сечение которого плавно увеличивается по ходу движения среды.
Физика процесса: При расширении канала скорость потока падает, а статическое давление возрастает (скоростной напор переходит в потенциальный).
Особенности: Это менее эффективный процесс, чем конфузор. Из-за расширения у стенок могут образовываться вихри и отрывы потока, поэтому диффузоры делают с очень малыми углами раскрытия (обычно не более 8–12°), чтобы избежать турбулентности.
Где применяется:
Входные патрубки компрессоров и насосов (чтобы равномерно засасывать среду).
Ветрогенераторы (для увеличения скорости ветра на лопастях перед входом в конфузор, либо наоборот, для снижения шума на выходе).
Вытяжные шахты (расширение на выходе позволяет снизить скорость и давление, уменьшая шум).
За турбиной реактивного двигателя (преобразование скорости выходящих газов в дополнительную тягу за счет давления).
Краткая сравнительная таблица:
Параметр | Конфузор | Диффузор |
|---|---|---|
Форма | Сужается | Расширяется |
Скорость потока | Увеличивается | Уменьшается |
Давление | Уменьшается (падает) | Увеличивается (растет) |
КПД | Высокий (почти нет потерь) | Ниже (есть потери на вихри) |
Изготовление стальных переходов
У нас вы можете заказать не стандартные изделия по чертежам, многие часто путают Конфузор и Диффузор, если это не стандартные параметры и изделия которые требуют индивидуального изготовление, значит - это стальные переходы, по другому их также называют концентрическими конусами.
Есть потребность в изготовлении таких переходов? Присылайте ваши параметры и чертежи нам на почту - info@investsteel.ru сделаем расчет за 1 час!

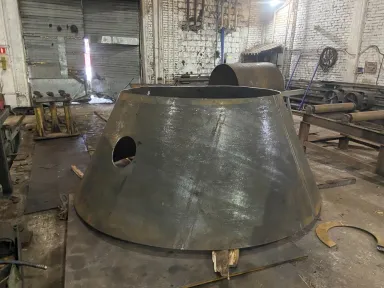

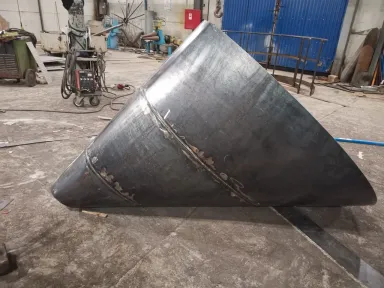

Примеры наших работ:
