Особенности, применение и преимущества
В этой статье мы разберем, что такое стальные ростверки, зачем они нужны в свайных фундаментах, какие типы существуют и как правильно их проектировать и монтировать. Вы узнаете о преимуществах металлических конструкций, их расчете нагрузок и распространенных ошибках при установке.
Что такое ростверк и почему его делают стальным
Ростверк — это верхняя часть свайного фундамента, которая связывает сваи в единую систему и передает нагрузку от здания на грунт. Стальные ростверки используются, когда:
Нужна высокая прочность при ограниченном весе конструкции.
Грунт нестабильный (например, пучинистый или слабый).
Требуется быстрый монтаж без бетонных работ.
В отличие от бетонных, металлические ростверки легче, но требуют защиты от коррозии. Они идеально подходят для временных сооружений, промышленных объектов и регионов с суровым климатом.
Типы стальных ростверков и их применение
Существует несколько видов конструкций стальных ростверков, которые выбирают в зависимости от задач:
Тип ростверка | Применение | Преимущества |
|---|---|---|
Балочный | Многоэтажные дома, промышленные здания | Простота монтажа, равномерное распределение нагрузки |
Плитный | Тяжелые сооружения (эстакады, мосты) | Высокая несущая способность |
Объемный (пространственный) | Сложные геологические условия | Устойчивость к сейсмическим нагрузкам |
Например, балочный ростверк часто используют для каркасных зданий, а объемные конструкции — на участках с подвижным грунтом.
Преимущества стальных ростверков
Почему выбирают металлические конструкции, а не бетонные?
Быстрый монтаж: сборка занимает 1–2 дня вместо недель на бетон.
Меньший вес: не требует усиления фундамента.
Гибкость в проектировании: легко адаптируются под сложные архитектурные решения.
Высокая прочность: выдерживают экстремальные нагрузки при правильном расчете.
Однако важно помнить: стальные ростверки нуждаются в защите от коррозии, иначе их срок службы сократится.
Ищете где заказать каркасы для ростверков или другие 👉 металлоконструкции? Оставьте заявку на расчет и получите КП - info@investsteel.ru

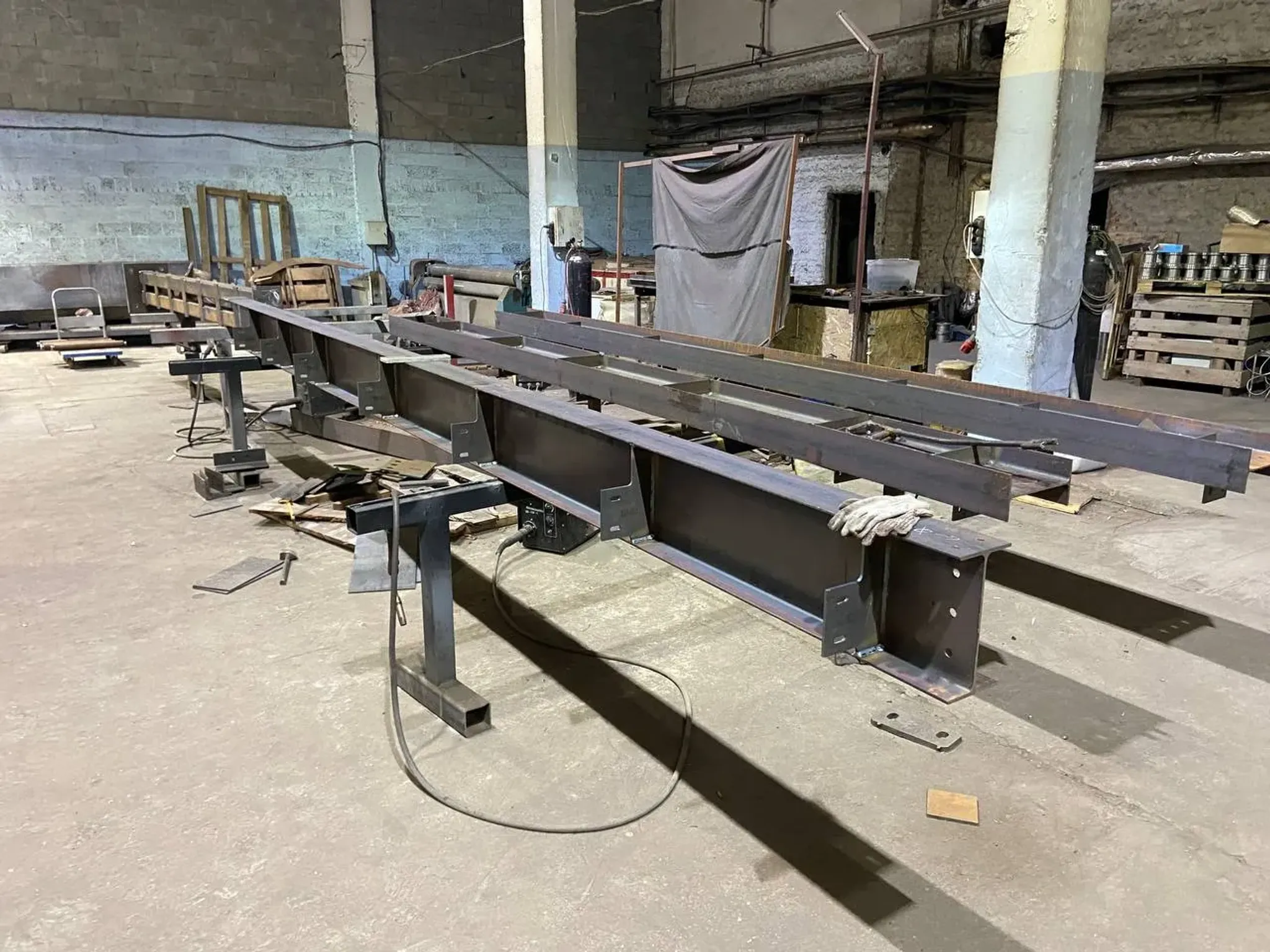

Как устроены стальные ростверки
Конструкция ростверка включает:
Сваи: металлические трубы или шпунты, забитые в грунт.
Балки: двутавры, швеллеры или сварные фермы, связывающие сваи.
Узлы крепления: болтовые или сварные соединения для фиксации элементов.
Пример: в промышленном ангаре балочный ростверк связывает сваи через каждые 2–3 метра, создавая жесткий каркас для опоры стен и кровли.
Этапы монтажа стального ростверка
Чтобы обеспечить надежность конструкции, важно соблюдать технологию:
Геодезический анализ: изучение грунта и расчет нагрузок.
Установка свай: погружение с помощью вибропогружателей или бурения.
Монтаж балок: выравнивание по горизонтали и вертикали.
Соединение узлов: сварка или болтовое крепление с контролем качества.
Гидроизоляция: нанесение антикоррозионных покрытий (битум, цинкование).
Например, при строительстве эстакады стальные балки ростверка фиксируют с помощью высокопрочных болтов, затем покрывают эпоксидной эмалью для защиты от влаги.
Расчет нагрузок и проектирование
Прочность ростверка зависит от:
Типа грунта: песчаный, глинистый, торфяной.
Веса здания: этажность, материал стен (кирпич, металл, дерево).
Климатических условий: снеговая и ветровая нагрузка.
Проекты разрабатывают по нормам СП 26.13330 или EN 1993-1-8. Например, для многоэтажного дома балки ростверка должны выдерживать 50–70 кН/м², а для временного склада — 30–40 кН/м².
Распространенные ошибки и как их избежать
Даже опытные бригады могут допустить ошибки:
Недостаточная глубина свай: не держат нагрузку в пучинистых грунтах.
Игнорирование гидроизоляции: ржавчина снижает прочность на 20% за 3 года.
Неправильный расчет узлов: перекосы приводят к локальному перенапряжению.
Отсутствие контроля сварных швов: трещины становятся точками разрушения.
Чтобы избежать проблем, необходим инженерный надзор и испытания материалов на прочность.
Конструкции стальных ростверков — это решение для быстрого и надежного фундамента в сложных условиях. Они сочетают прочность, гибкость и экономичность, если правильно спроектировать и смонтировать. Помните: успех проекта начинается с точного расчета, качественных материалов и защиты от коррозии.
