В технической документации и спецификациях на металлоизделия часто встречается требование — «конус с проваркой шва». За этой формулировкой скрывается не просто тип детали, а целый комплекс технологических решений, обеспечивающих герметичность, прочность и долговечность конструкции. Разберемся, что именно означает этот термин, как изготавливаются такие изделия и на что обращать внимание при заказе.

Что такое «конус с проваркой шва»?

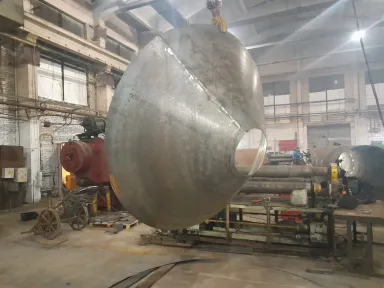

С технической точки зрения, это сварная коническая обечайка (или переход), изготовленная из листового металла путем вальцовки с последующей сваркой продольного стыка. В отличие от литых или цельноточеных деталей, сварная конструкция имеет соединительный шов, и именно к его качеству предъявляются повышенные требования. «Проварка» в данном контексте означает полное проплавление кромок по всей длине стыка, обеспечивающее монолитность соединения.

Проварка шва может быть:

• Двусторонней — когда шов проваривается как снаружи, так и изнутри конуса. Это самый надежный вариант, обеспечивающий максимальную прочность и герметичность.

• Односторонней с подваркой корня — применяется для тонкостенных конструкций (от 1 мм) или когда доступ к внутренней стороне ограничен.

Качество проварки напрямую влияет на эксплуатационные характеристики: устойчивость к давлению, вибрациям, агрессивным средам и циклическим нагрузкам.

👉 Перейти в каталог конусов

Технология изготовления конусов с проваркой шва

Процесс производства качественного сварного конуса — это несколько взаимосвязанных этапов, каждый из которых критичен для конечного результата.

1. Расчет развертки и раскрой материала

Все начинается с точного геометрического расчета. Для конической обечайки рассчитывается плоская развертка (сектор), которая после гибки должна точно сойтись по стыку. На этом этапе учитывается:

• Усадка металла — особенно важна для алюминия и меди.

• Пружинение — свойство металла возвращаться к исходной форме после гибки.

• Припуск на обработку кромок под сварку.

Раскрой выполняется на современном оборудовании — лазерной или плазменной резке, что обеспечивает погрешность до 0,5 мм на 2 метра длины.

2. Формовка (вальцовка)

Плоская заготовка подается на вальцы (листогибочные машины), где ей придается коническая форма. Это один из самых сложных этапов, особенно для остроконечных или эксцентрических конусов. Ошибка на полградуса может привести к перекосу осей или «завалу» вершины. Профессиональные производства используют конусные вальцы и жесткие шаблоны для контроля образующей на каждом этапе.

3. Подготовка кромок под сварку

Перед сваркой стыкуемые кромки проходят механическую обработку:

• Создается разделка кромок (фаска) — скос, обеспечивающий доступ сварочной дуги в корень шва.

• Угол разделки зависит от толщины металла и способа сварки. Например, для черной стали часто используется фаска под углом 25°, для нержавеющей — 35–40°.

• Поверхности зачищаются и обезжириваются для удаления оксидов и загрязнений.

4. Сварка продольного шва

Самый ответственный этап, где и формируется тот самый «провар». Выбор метода сварки диктуется материалом и толщиной стенки:

5. Контроль качества сварных швов

Качество проварки шва не оставляется на волю случая. Готовые изделия проходят многоступенчатый контроль:

• Визуально-измерительный контроль (ВИК) — проверка геометрии конуса в трех поясах (малое основание, большой раструб, образующая).

• Приемка комиссией заказчика — вы можете лично присутствовать на производстве и принять изделия.

• Независимая экспертиза — по запросу привлекаются сторонние лаборатории для ультразвукового контроля (УЗК), капиллярного контроля или спектрального анализа металла.

Почему качественная проварка шва — это важно?

Игнорирование требований к проварке или работа с некомпетентным подрядчиком чреваты серьезными последствиями:

• Разгерметизация — утечка транспортируемой среды (газа, жидкости, сыпучих материалов).

• Разрушение конструкции — трещины и разрывы шва под давлением или при температурных деформациях.

• Коррозия — непровары становятся очагами питтинговой и щелевой коррозии, особенно в агрессивных средах.

• Снижение ресурса оборудования — вибрация и пульсации потока быстро «добивают» некачественный шов.

Где применяются конусы с проваркой шва?

Сварные конические обечайки — это неотъемлемая часть промышленного оборудования. Они используются как конструктивные элементы для обеспечения направленного движения жидких, газообразных или сыпучих сред:

• Пищевая промышленность — конические днища емкостей для брожения, баков для молока и соков для сбора осадка и полного опорожнения.

• Химическая и нефтехимическая — переходные секции ректификационных колонн, реакторов и сепараторов.

• Энергетика — конусные бункеры-накопители циклонов золоуловителей, патрубки барабанов котлов.

• Строительство — конусные воронки бетоносмесителей и силосы для цемента.

• Металлургия — разгрузочные части бункеров для руды, угля и щебня.

Как заказать качественный конус с проваркой шва?

Чтобы получить изделие, которое прослужит долго и безотказно, важно работать с производителем, который контролирует весь цикл — от расчета развертки до финального контроля сварных швов.

В ГК Инвест Сталь мы изготавливаем конусы любого типа (остроконечные, концентрические, эксцентрические) из черной, нержавеющей стали, алюминия, меди и латуни. Диаметры — от 20 до 2800 мм, толщина стенки — от 1 до 30 мм. Работаем по ГОСТ Р 52630-2012, ГОСТ 34347-2017 и индивидуальным ТУ.
