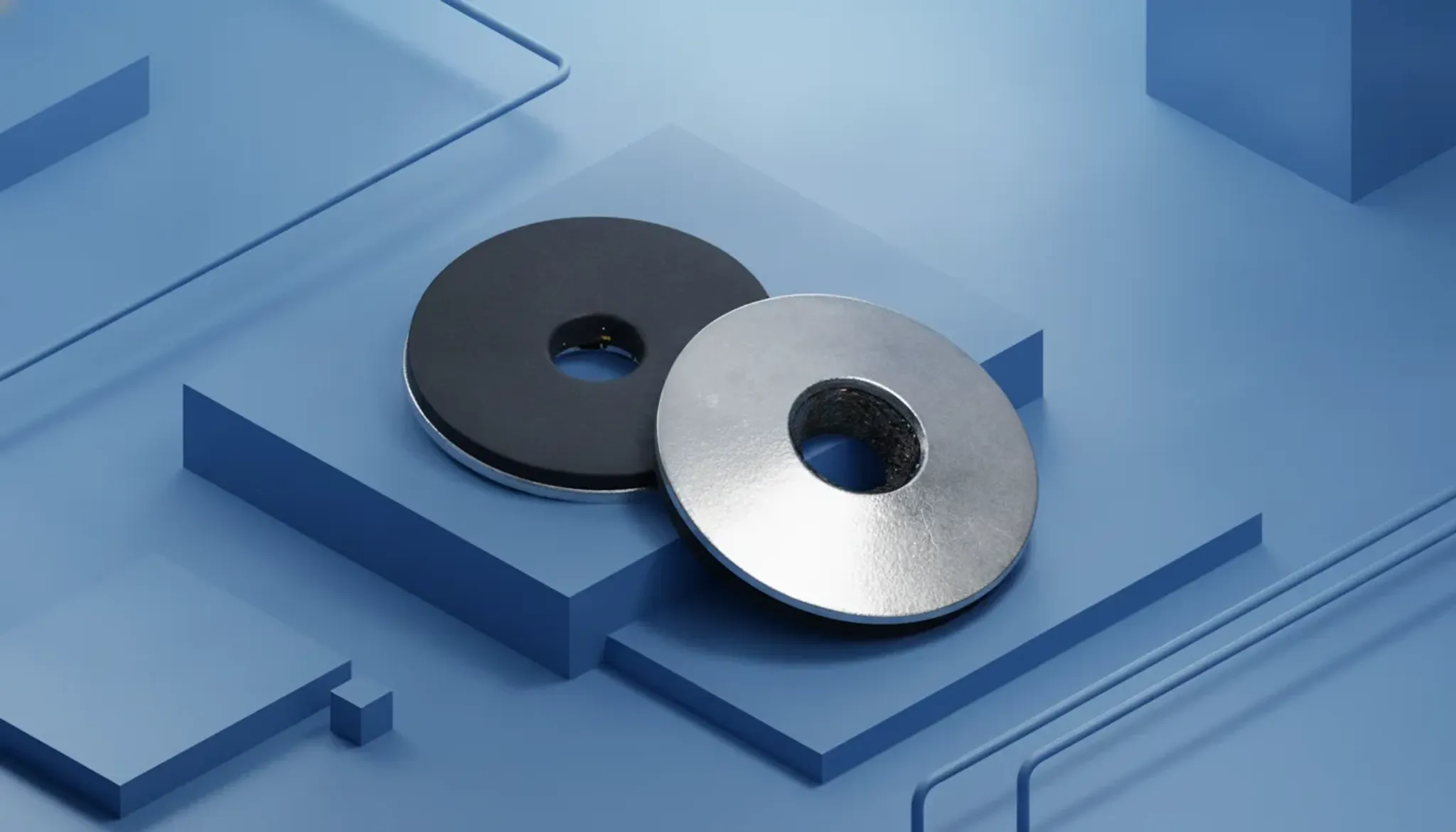

В строительной механике кровельная шайба — это дисперсный упорный элемент, решающий две ключевые задачи: силовую (увеличение площади прижима и снижение удельного давления на металл) и герметизирующую (защита монтажного отверстия от капиллярного подсоса влаги).
Без правильно подобранной шайбы точка фиксации становится концентратором напряжений, что приводит к волнообразованию листа и срезу оцинкованного покрытия.
1. Классификация по конструктивному исполнению
Инженерная классификация основывается не на цвете колпачка, а на форме и способе восприятия нагрузки:
Шайбы с пресс-шайбой (КСШ-1, КСШ-2, КСШ-3): Имеют сферическую или коническую форму. Работают на продавливание, компенсируя термические расширения металла. Применяются для жесткой фиксации профнастила высокой волны (Н-60, Н-75) и сэндвич-панелей.
Плоские шайбы (универсальные): Используются для крепления к деревянной обрешетке через доборные элементы. Требуют обязательной установки термошайбы с внутренним буртиком для предотвращения перекоса.
Критическое замечание: Применение плоской шайбы без уплотнителя на фасадном профлисте (стена) допустимо, но на кровле (скат > 15°) — гарантирует протечку через 2-3 сезона из-за вибрации.
Требуется поставка строительных или расходных материалов? Обращайтесь за комплектацией в нашу компанию - info@investsteel.ru | +7 (495) 188-80-44
2. Материалы исполнения и коррозионная стойкость
Выбор сплава диктуется агрессивностью среды и температурным режимом эксплуатации. Рассмотрим реальные характеристики:
Материал | Покрытие/Сплав | Ресурс (усл. лет) | Ограничения |
|---|---|---|---|
Углеродистая сталь | Горячий цинк (8-12 мкм) | 5-7 | Только для внутренних работ или временных конструкций. На кровле дает «красные подтеки» из-за микропор. |
Оцинкованная сталь | Электролитический цинк (12-18 мкм) | 10-15 | Боится механических царапин в момент затяжки. Требует идеально центрированной насадки. |
Нержавейка (A2 / AISI 304) | Аустенитная сталь | 50+ | Пассивируется в агрессивной среде (морской бриз, кислотные дожди). Не вступает в гальваническую пару с медью/алюминием. |
Алюминий | Анодирование | 20 | Только для фальцевой кровли. Мягкий металл — высокий риск срыва резьбы. |
Экспертный нюанс: Шайбы с полимерным покрытием (полиэстер, пурал) выполняют только эстетическую функцию. Они не повышают антикоррозийную стойкость узла, так как полимер скалывается при вкручивании.
3. Уплотнитель: EPDM против силикона
Главный элемент долговечности — эластомерная прокладка.
EPDM (этилен-пропиленовый каучук): Рабочая температура от -45°C до +120°C. Устойчив к озону и УФ-излучению. Важно: EPDM должен быть вулканизированным (приклеенным к металлу). Плавающая прокладка со временем перетирается от вибрации.
Силикон: Эластичен в мороз, но уступает EPDM в прочности на сжатие (высокая остаточная деформация). Через 3-5 лет силикон «выдавливается» из-под шляпки, теряя герметичность.
4. Таблица размеров (Инженерный подбор)
Приведенные ниже соотношения являются обязательными для соблюдения условия «запаса прочности». Внутренний диаметр шайбы должен быть строго равен диаметру стержня самореза, а не резьбы. Зазор более 0,5 мм приводит к разрушению эластомера при осадке.
Типоразмер самореза | D внутр. шайбы (мм) | D внеш. шайбы (мм) | Толщина EPDM (мм) | Рекомендуемая толщина металла кровли |
|---|---|---|---|---|
4,8 | 5,0 (±0,1) | 13,5 | 2,0 | 0,4 – 0,7 мм (стена/забор) |
5,5 | 5,6 (±0,1) | 16,0 | 2,5 | 0,7 – 1,0 мм (профлист) |
6,3 | 6,4 (±0,1) | 19,0 - 29,0 | 3,0 | > 1,0 мм (металлочерепица, шифер) |
Важно: Для металлочерепицы длина шайбы (высота буртика) должна превышать высоту волны в месте крепления минимум на 3 мм, чтобы саморез достал до доски обрешетки, а не застрял в теле профиля.
5. Технология монтажа: Инструкция для прораба
Процесс фиксации требует контроля момента затяжки (рекомендуемые значения: 2,5–3,0 Н·м для 4,8 и 5,5–6,0 Н·м для 6,3). Превышение ведет к срезу уплотнителя.
Алгоритм:
Сверловка (опционально): При работе с высокопрочной сталью (S350) и толщине > 1,2 мм обязательна предварительная сверловка сверлом по металлу на 0,2 мм меньше паспортного диаметра самореза. Это исключает «разбивание» отверстия и сохраняет несущую способность соединения.
Калибровка: Установите на шуруповерте муфту ограничения крутящего момента. Резиновая юбка должна плотно обжать металл, но не вылезать краями за периметр шайбы (признак перетяга).
Геометрия: Вкручивайте строго перпендикулярно плоскости листа. Угол более 5° ведет к некруглому отверстию и потере прижимной площади до 40%.
Ремонт брака: Если саморез ушел в пустоту (мимо обрешетки), не закручивайте его обратно. Отверстие необходимо расширить до 8 мм и закрыть алюминиевой заклепкой с EPDM-прокладкой, а не силиконовым герметиком — герметик «стекает» и не работает на вертикальных плоскостях.
Для строительных и порядочных организаций мы предлагаем наши услуги по комплектации строительных объектов под ключ - info@investsteel.ru | +7 (495) 188-80-44
6. Расчет шага и нагрузки
Профессиональный расчет крепления выполняется исходя из ветровой нагрузки региона. Не используйте визуальный шаг «через волну».
Для рядовой зоны (центр листа): шаг 500 мм.
Для торцевых и карнизных свесов (зона высокой парусности): шаг сокращается до 250–300 мм.
На коньке: установка шайб обязательна в каждую вторую волну, но с использованием удлиненных саморезов (на 15 мм длиннее стандартного), чтобы пройти через усиленную стяжку конькового бруса.
Важно: При монтаже на утеплитель (вентилируемый фасад) шайба выполняет функцию терморазрыва только в том случае, если под нее подложена пластиковая втулка-тарелка. Металлическая шайба без пластика создает мощный мостик холода, что ведет к образованию конденсата внутри пирога.
