Локальные очистные сооружения (ЛОС) — это инженерные комплексы, предназначенные для очистки хозяйственно-бытовых, промышленных и ливневых сточных вод. Они широко применяются на промышленных предприятиях, в жилых комплексах, коттеджных посёлках, на объектах нефтегазового сектора и в коммунальном хозяйстве.

Надёжность и срок службы ЛОС напрямую зависят от качества несущих металлоконструкций — каркасов зданий, эстакад, площадок обслуживания, опор под оборудование и резервуары. Мы предлагаем полный цикл работ: от разработки рабочей документации (КМ и КМД) до изготовления, антикоррозионной обработки и монтажа металлоконструкций любой сложности.

Состав и особенности металлоконструкций для ЛОС

Металлоконструкции для локальных очистных сооружений включают широкий перечень элементов, каждый из которых выполняет свою функцию. Основу составляют колонны и балки, формирующие несущий каркас. Для обеспечения жёсткости и устойчивости здания предусматриваются вертикальные и горизонтальные связи. Кроме того, в состав входят площадки обслуживания, лестницы, ограждения, опорные конструкции под ёмкости и резервуары, а также закладные детали для крепления технологического оборудования.

Перечислим основные виды металлоконструкций, которые мы проектируем и изготавливаем для ЛОС:

• Колонны и балки — основной несущий каркас зданий и открытых площадок;

• Вертикальные и горизонтальные связи — обеспечивают пространственную жёсткость и устойчивость;

• Площадки обслуживания — для доступа к технологическому оборудованию (фильтрам, реакторам, насосам);

• Лестницы и ограждения — для безопасной эксплуатации;

• Опорные конструкции — под ёмкости, резервуары, трубопроводы;

• Закладные детали — для крепления технологического оборудования.

Все элементы проектируются с учётом технологической схемы очистки, динамических нагрузок от работающего оборудования и климатических условий региона. Это гарантирует безопасную эксплуатацию и долговечность сооружения.

Нормативная база и расчётные нагрузки

Проектирование металлоконструкций для ЛОС ведётся в строгом соответствии с актуальными сводами правил и государственными стандартами. Ниже приведены основные документы, которыми мы руководствуемся при разработке проектной и рабочей документации:

При расчётах мы всегда учитываем климатический район строительства (ветровое давление, вес снегового покрова, расчётные температуры), а также назначаем уровень ответственности сооружения (как правило, нормальный, класс КС‑2).

Такой подход гарантирует, что конструкции выдержат все эксплуатационные воздействия на протяжении заявленного срока службы.

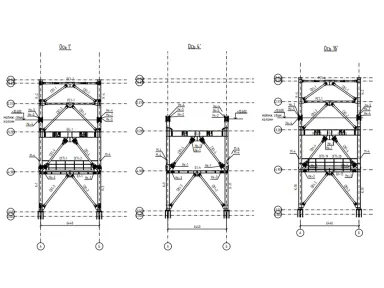

Конструктивные решения каркаса

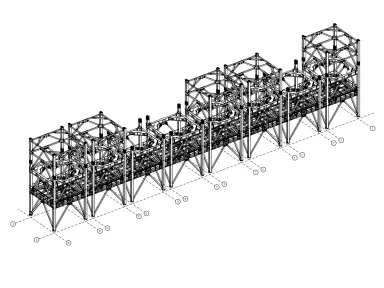

Типовой каркас здания ЛОС представляет собой пространственную рамно-связевую систему. В её основе лежат металлические колонны, которые устанавливаются на плитный или свайный фундамент с подколонниками. Сопряжение колонн с фундаментом чаще всего выполняется шарнирным, что позволяет компенсировать температурные деформации и упрощает монтаж.

Пространственная устойчивость достигается за счёт вертикальных связей (крестовых или портальных) и горизонтальных дисков перекрытий. Монтажные соединения элементов — болтовые (с обычными или высокопрочными болтами) и сварные, а крепление ограждающих конструкций выполняется на самонарезающих винтах.

Такая схема обеспечивает высокую жёсткость и позволяет создавать здания практически любых размеров — от компактных модулей до протяжённых сооружений длиной более 60 метров.

Этапы проектирования: КМ и КМД

Проектирование металлоконструкций традиционно делится на две стадии, и мы выполняем обе.

Чертежи марки КМ (конструкции металлические) содержат общие конструктивные решения, расчётные усилия (моменты, нормальные силы, опорные реакции), а также данные, необходимые для последующей деталировки. Этот этап служит основой для заказа металлопроката и разработки смет.

Чертежи марки КМД (конструкции металлические деталировочные) — это уже рабочая документация, по которой непосредственно изготавливаются и монтируются конструкции. В них проработаны:

• Сборочные и монтажные схемы с привязкой к осям;

• Деталировка каждого элемента (раскрой, отверстия, фаски, сварные швы);

• Спецификации металла и метизов;

• Ведомости отправочных марок для заводского производства.

Без чертежей КМД и проекта производства работ (ППР) монтаж не допускается, поэтому мы всегда комплектуем документацию в полном объёме.

Материалы и болтовые соединения

Выбор марок стали зависит от климатического района, группы конструкций и действующих нагрузок. Для основных несущих элементов (колонн, балок, связей) мы применяем сталь С255-4, для ответственных фланцев и фрикционных соединений — С355-5, а для вспомогательных деталей (ограждений, настилов) — С235. Это обеспечивает оптимальное сочетание прочности, свариваемости и хладостойкости.

Болтовые соединения также имеют свои особенности. Для постоянных болтов мы используем:

• Болты класса прочности 8.8 с оцинкованным покрытием, отверстия — на 3 мм больше диаметра болта;

• Гайки класса прочности 8.0 с оцинковкой;

• Контргайки для защиты от самоотвинчивания.

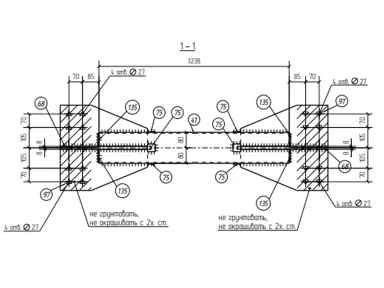

В наиболее ответственных узлах (например, в стыках колонн) применяются фрикционно-срезные соединения на высокопрочных болтах. Их характеристики приведены в таблице:

Такая система гарантирует надёжность соединений при высоких сдвигающих нагрузках.

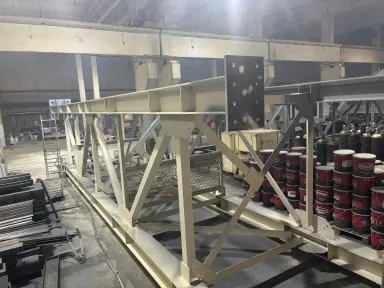

Сварка и контроль качества

Сварочные работы — один из ключевых этапов изготовления металлоконструкций. Для автоматической сварки в среде инертных газов мы используем проволоку СВ-08Г2С, для ручной дуговой — электроды Э46.

Швы с разделкой кромок выполняются с полным проваром и обязательной подваркой корня, а концы стыковых швов выводятся на технологические планки с последующей зачисткой.

Контроль качества сварных соединений включает:

• 100% внешний осмотр с измерениями;

• Ультразвуковую дефектоскопию (УЗК) для всех швов с полным проваром;

• Дополнительный УЗК фланцев после приварки (участки между болтами вдоль полки и стенки).

Это позволяет гарантировать отсутствие внутренних дефектов и высокую надёжность всех соединений.

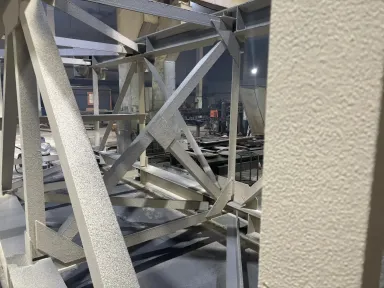

Антикоррозионная защита

Поскольку ЛОС эксплуатируются в условиях повышенной влажности и в контакте с агрессивными средами (сточные воды, реагенты), защита от коррозии является критически важной. Мы наносим двухслойное покрытие ещё в заводских условиях. Состав системы покрытия:

Цвет финишного слоя подбирается по желанию заказчика (стандарт RAL).

Перед нанесением поверхность тщательно подготавливается:

• Очистка до степени 2 (в зоне сварных швов — до степени 1) по ГОСТ 9.402;

• Удаление заусенцев, острых кромок (R < 2 мм), сварочных брызг;

• Обеспыливание сжатым воздухом.

Фрикционные поверхности (под высокопрочные болты) покрытием не обрабатываются — они консервируются на заводе. После монтажа повреждённые участки покрытия восстанавливаются на площадке. Все работы ведутся по СП 28.13330.2017 и другим профильным нормативным документам.

Противопожарные мероприятия и приёмка скрытых работ

Согласно действующим нормам (123-ФЗ и СП 2.13130.2020), для большинства зданий ЛОС огнезащитная обработка стальных конструкций не является обязательной. Однако при необходимости мы можем предусмотреть огнезащитное покрытие с требуемым пределом огнестойкости.

Приёмка ответственных конструкций и скрытых работ оформляется актами освидетельствования. Обязательной проверке подлежат:

• Монтаж основных несущих элементов каркаса;

• Антикоррозионное покрытие (каждый слой отдельно);

• Сварные соединения по результатам неразрушающего контроля;

• Закрытые узлы (которые потом будут перекрыты другими деталями);

• Подливка под опорные плиты колонн.

Это гарантирует, что все этапы выполнены качественно и конструкция готова к безопасной эксплуатации.

Почему выбирают нас

Мы предлагаем комплексное решение «под ключ»: проектирование (КМ и КМД), изготовление, доставку и монтаж. Наше производство оснащено современным оборудованием, что позволяет контролировать качество на всех этапах.

Мы имеем опыт работы с объектами разных масштабов — от небольших модульных станций до крупных промышленных комплексов. Все конструкции проходят строгие расчёты по СП и ГОСТ, а антикоррозионная защита выполняется с гарантией долговечности.

Благодаря параллельной разработке документации и подготовке производства мы сокращаем сроки реализации проектов без потери качества.
