Запрос «металлообработка ЧПУ» - самый частый среди всех коммерческих запросов в отрасли. Логика заказчика понятна: станки с числовым программным управлением считаются синонимом точности и стабильного качества. Но наличие станка с ЧПУ само по себе ещё ничего не гарантирует: результат определяют парк оборудования, инженеры и система контроля качества.
Разберём, какие бывают станки с ЧПУ для металлообработки, что они умеют, почему оператор по-прежнему важен и как выбрать подрядчика, который не подведёт.
Основы металлообработки на станках с ЧПУ
Начнём с базового вопроса: чем металлообработка на станках с ЧПУ отличается от классической обработки на универсальном оборудовании.
Как это работает. Цепочка выглядит так:
CAD - чертёж или 3D-модель детали;
CAM - инженер в CAM-системе строит траектории инструмента: подводы, врезания, режимы резания;
УП (управляющая программа) - CAM выдаёт код, который «понимает» станок;
Станок - исполняет программу: перемещает инструмент и заготовку по осям, меняет инструменты, выдерживает подачу и обороты.
Отсюда главные преимущества технологии:
точность не зависит от усталости и квалификации руки - геометрию задаёт программа;
повторяемость - деталь №1 и деталь №1000 идентичны в пределах допуска;
сложная геометрия - фасонные поверхности, многогранные контуры, наклонные отверстия;
скорость запуска - не нужны штампы, кондукторы и копиры; новая деталь - это новая программа;
предсказуемое время обработки - рассчитывается CAM-системой до запуска.
Понимать эти основы металлообработки на станках с ЧПУ полезно заказчику: становится ясно, почему единичная деталь на ЧПУ, а для миллионов одинаковых шайб придуманы другие технологии, и почему «сделать точнее» всегда означает «дольше и дороже».
Виды станков с ЧПУ для металлообработки
Парк современного производства собран из нескольких групп оборудования. Каждая закрывает свой класс задач:
Группа станков | Что делает | Типовые детали |
|---|---|---|

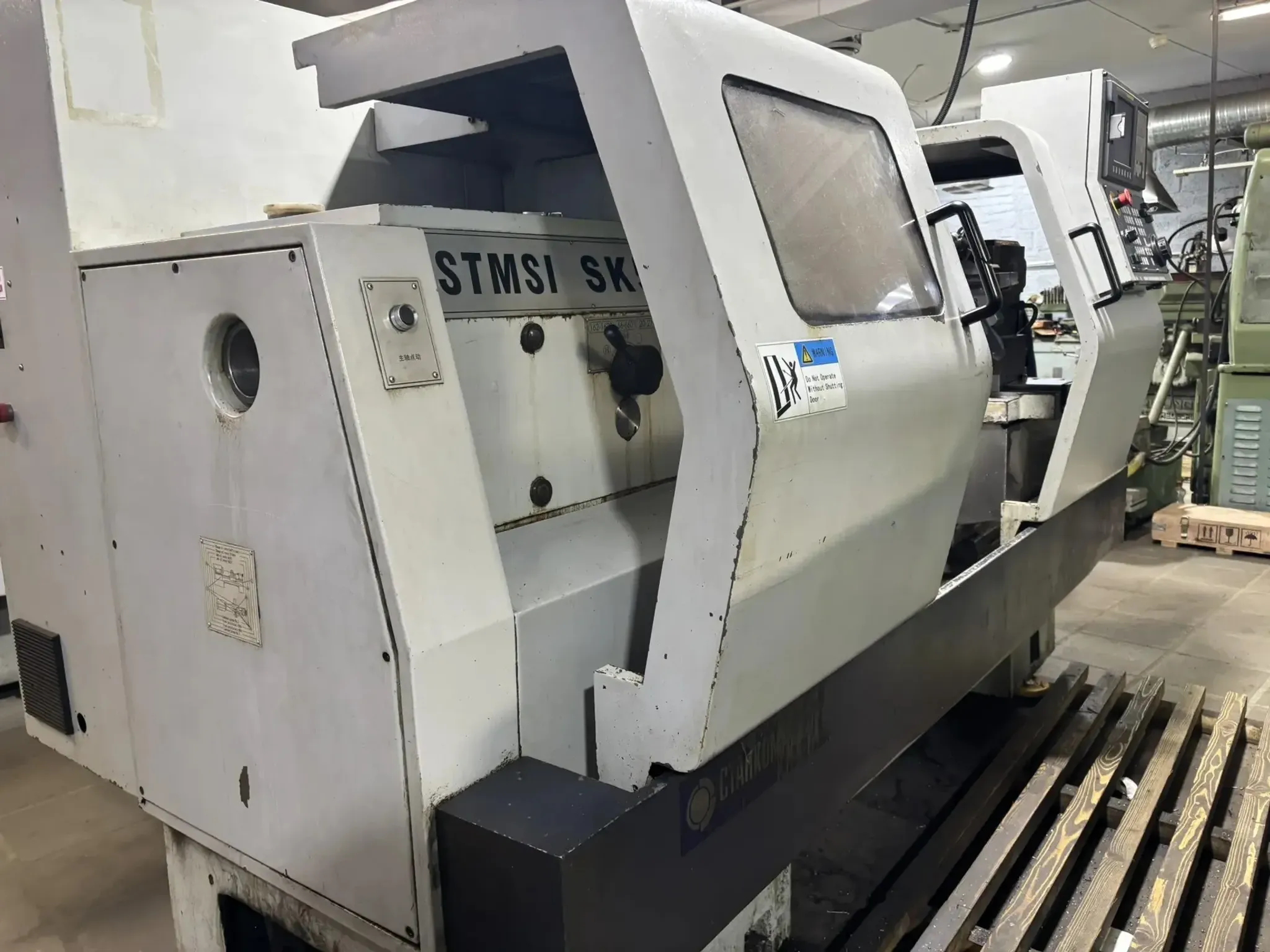

Токарные с ЧПУ | тела вращения: точение, торцы, канавки, резьба, расточка | валы, втулки, фланцы, штуцеры |
Фрезерные обрабатывающие центры | плоскости, пазы, карманы, контуры, координатные отверстия | корпуса, плиты, кондукторы |
Токарно-фрезерные центры | оба типа переходов за один установ | сложные комбинированные детали |
Лазерные комплексы | бесконтактный раскрой листа | детали из листа, контуры любой сложности |
Плазменные установки | резка толстого токопроводящего проката | заготовки из стали 10-50 мм |
Листогибочные прессы с ЧПУ | углы и рёбра из плоской заготовки | корпуса, кронштейны, короба |
Вальцы с ЧПУ | плавная кривизна листа | обечайки, цилиндры, конусы |
К этой же семье примыкают гибочные роботы, электроэрозионные станки и шлифовальное оборудование с ЧПУ - они встречаются реже и закрывают нишевые задачи.
Практический вывод для заказчика: перед отправкой заявки полезно понимать, какой вид обработки нужен вашей детали. Вал - это токарный участок, корпус - фрезерный, кронштейн из листа - лазер плюс листогиб. Но определять это за вас не обязательно: маршрут обработки подберёт технолог - для этого и присылают чертёж.
Современные станки с ЧПУ для металлообработки: чем «современность» отличается от «наличия»
Формально ЧПУ стоит и на станке тридцатилетней давности. Разница между старым и современным парком - в деталях, которые напрямую влияют на цену и качество заказа:
Инструментальный магазин и автосмена. Обрабатывающий центр сам меняет фрезы и свёрла: десятки переходов выполняются без участия человека и без переустановки детали. Переустановки - главный источник накопленной погрешности, поэтому «за один установ» - синоним точности.
4-я и 5-я оси. Вращающиеся оси позволяют обрабатывать боковые поверхности и сложные 3D-формы без переворотов заготовки.
Системы измерения. Датчик касания измеряет заготовку прямо на столе, а датчик инструмента - длину и радиус каждой фрезы. Станок сам вносит коррекции: меньше брака на первых деталях.
CAM-подготовка. Современные станки с ЧПУ для металлообработки раскрывают потенциал только в связке с CAM-системами: траектории оптимизируются, время обработки и износ инструмента считаются заранее.
Система ЧПУ. FANUC, Siemens, HAAS и аналоги определяют скорость и удобство программирования, стабильность интерполяции, доступность наладчиков на рынке.
Для заказчика это означает конкретику: узнайте у подрядчика, какие оси у центров, есть ли автосмена инструмента и датчики измерения. Ответы покажут, потянет ли производство вашу деталь по сложности и точности.
Оператор ЧПУ в металлообработке: почему без человека не обойтись
Распространённый миф: станок с ЧПУ «сам всё делает». На практике между чертежом и готовой партией стоит профессионал.
Оператор ЧПУ в металлообработке отвечает за:
наладку - установка приспособлений, привязка заготовки, измерение и ввод корректоров инструмента;
контроль первой детали - пробный проход, проверка размеров, правка режимов и программы;
междуоперационный контроль - периодические замеры в партии, отслеживание износа инструмента;
реакцию на нештатные ситуации - стружка, вибрации, изменения твёрдости материала внутри проката.
Наладчик с опытом «видит» станок: по звуку резания отличит нормальные режимы от опасных, по стружке - состояние кромки фрезы. Именно поэтому два производства на одинаковых станках дают разный результат: программа одна, а руки разные. Когда выбираете подрядчика, вопрос «какой опыт у наладчиков» не формальность - это половина качества.
Что ЧПУ даёт заказчику в цифрах
Ориентиры, на которые можно ссылаться при постановке задачи:
Параметр | Типовое значение на ЧПУ |
|---|---|
Точность размеров | IT7-IT9 (посадочные - по назначенным полям допусков) |
Шероховатость после чистового прохода | Ra 1,6-3,2 мкм |
Повторяемость в партии | в пределах допуска на всей серии |
Точность контура лазерной резки | ±0,05-0,1 мм |
Угол гиба на прессе с ЧПУ | с точностью до долей градуса |
Срок запуска новой детали | программа вместо оснастки: дни, а не недели |
Важно: каждая ступень точности выше этих ориентиров - дополнительная операция (шлифование, доводка) и рост цены. Задавайте точность там, где она нужна по посадке, а не везде подряд.
Как выбрать подрядчика на металлообработку ЧПУ: чек-лист
Станок в прайсе есть у многих. Проверьте у кандидата следующее:
Парк оборудования. Какие станки, сколько осей, форматы стола, максимальные габариты и веса заготовок. Под вашу деталь это главное.
Инженерная служба. Технолог, который разбирается в чертежах, и CAM-программист. Если у подрядчика только станки без инженеров - заказ будет «мурыжиться» на этапе подготовки.
Комплексность маршрута. Детали редко ограничиваются одной операцией: лазер, гибка, сварка, токарка, фрезеровка в одном производстве избавляют от логистики между цехами и размытой ответственности.
Контроль качества. Чем меряют: калибры, микрометры, КИМ? Как контролируют партию: первую деталь, каждую пятую, каждую?
Материал. Закупает ли подрядчик металл сам (удобнее) или ждёт ваш прокат (иногда дешевле).
Прозрачность расчёта. В коммерческом предложении должны быть видны составляющие: материал, работа, программы, покрытия.
Вопрос-марионетка для проверки: попросите предложить альтернативу по конструкции, которая снизит цену без потери функции. Хороший технолог предложит; «делаем как нарисовано» - тоже ответ, но менее полезный.
Этот чек-лист закрывает типовые риски: скрытые удорожания, потерю сроков на стыке подрядчиков и брак, обнаруженный уже при монтаже.
Как заказать металлообработку на ЧПУ
Пришлите чертёж (PDF, DWG, DXF), эскиз или 3D-модель на info@investsteel.ru;
Укажите материал, количество, допуски на посадочных размерах и требования к покрытиям;
Технолог проверит документацию, задаст уточняющие вопросы и предложит маршрут обработки;
Вы получите расчёт стоимости и сроков;
После подтверждения - CAM-программа, наладка, пробная деталь, партия и контроль;
Готовые детали отгружаются с сопроводительными документами.
Возникли вопросы по детали или документации - звоните по телефону +7 (495) 188-80-44.
Итог
металлообработка на станках с ЧПУ даёт точность IT7-IT9, полную повторяемость и запуск новой детали без оснастки;
оборудование выбирают под задачу: токарные и фрезерные центры - точные размеры, лазер и плазма - раскрой, листогибы и вальцы - форму из листа;
«современность» станка - это оси, автосмена инструмента, датчики измерения и CAM-подготовка;
оператор ЧПУ остаётся ключевой фигурой: программа воспроизводит опыт, но не создаёт его;
подрядчика проверяют по парку, инженерам, контролю и комплексности - а не по наличию слова «ЧПУ» на сайте.
