Промышленная площадка обслуживания - это инженерное сооружение, предназначенное для безопасного доступа персонала к оборудованию, расположенному на высоте. Она обеспечивает возможность проведения ремонтных и регламентных работ на объектах нефтегазовой, химической, энергетической и машиностроительной отраслей.
Ключевое различие между профессиональной площадкой и подручными средствами - строгое соблюдение государственных стандартов (ГОСТ) и сводов правил (СП). Согласно отраслевым нормам, если сотрудник вынужден регулярно работать на высоте более 500 мм от уровня чистого пола, необходимо стационарное средство подмащивания.
Мы изготавливаем металлические площадки обслуживания под любые технические характеристики заказчика: от единичных типовых решений до сложных нестандартных конструкций по вашим чертежам или эскизам. Отправить запрос на расчет можете на почту - info@investsteel.ru
📑 Содержание
Назначение и конструкция
Классификация площадок
Виды настилов: технические характеристики
Нормативные требования
Серийные решения
Часто задаваемые вопросы (FAQ)
Назначение и базовая конструкция
Зачем нужны промышленные площадки?
Их основная задача - создание устойчивой горизонтальной поверхности на заданной высоте. Это решает три ключевые задачи:
Безопасность: Предотвращение падений с высоты (основная причина травматизма на производстве).
Эргономика: Ускорение ремонтов за счет удобного доступа к арматуре, насосам и пультам управления.
Сохранность оборудования: Исключение опирания лестниц на трубопроводы и хрупкие элементы конструкций.

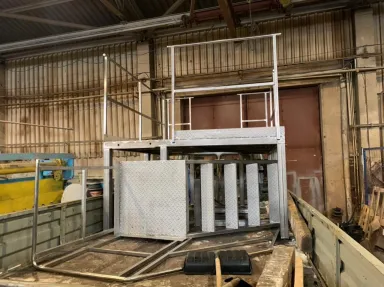

Типовая конструкция
Любая площадка состоит из следующих элементов:
Несущий каркас: Воспринимает основные нагрузки. Изготавливается из профильного проката: швеллер, двутавр, уголок. Материал — сталь марок Ст3, 09Г2С или нержавеющая сталь. Крепление к несущим конструкциям здания (колоннам, стенам) осуществляется сваркой или на анкерных болтах.
Настил (рабочий пол): Элемент, непосредственно по которому ходит человек или перемещается техника. Является самой ответственной частью в плане износа и требований безопасности. По типу бывает сплошным (рифленый лист), решетчатым или просечным.
Ограждение: Перила высотой не менее 1100 мм, промежуточная планка и сплошной бортик снизу (высотой 100–150 мм), предотвращающий падение инструмента.
Лестницы: Маршевые (под углом 45° или 60°) или вертикальные стремянки с защитным кожухом (ограждением) для доступа на уровень площадки.
Классификация конструкций
Перед проектированием важно определиться с типом конструкции, так как от этого зависит скорость монтажа, мобильность и бюджет.
🔩 Сварные (стационарные)
Традиционный тип. Все элементы соединены неразъемными сварными швами.
Плюсы: Максимальная жесткость, низкая стоимость изготовления, высокая несущая способность.
Минусы: Требует сварки на высоте (опасно), сложно транспортировать (нужны негабаритные модули), невозможно перенести на другое место без резки и переварки.
⚙️ Модульные (болтовые)
Инновация последних лет. Узлы соединяются на болтах с помощью фланцев или косынок.
Плюсы: Быстрый монтаж без сварки на объекте, компактная транспортировка, возможность расширения или полной разборки для переноса на другую линию, взаимозаменяемость деталей.
Минусы: Стоимость болтовой сборки на 15–20% выше сварной из-за большого количества крепежа и накладок.
Рекомендация: Идеальный выбор для действующих предприятий, где сварочные работы запрещены или требуют дорогостоящей остановки процесса.
🧰 Передвижные (мобильные)
Платформы на колесном ходу с винтовыми домкратами или тормозными башмаками.
Применение: Для обслуживания протяженных линий оборудования (конвейеры, эстакады), складов.
Ограничение: Имеют меньшую грузоподъемность и жесткость, чем стационарные аналоги.
Виды настилов: полное техническое сравнение
Выбор типа настила - ключевой параметр, влияющий на безопасность и долговечность. Ниже приведены исчерпывающие характеристики каждого типа.
📊 Сводная таблица характеристик
Параметр | Рифленый лист (ГОСТ 8568-77) | Просечно-вытяжной (ПВЛ) | Решетчатый (сварной/прессованный) | Сплошной лист |
|---|---|---|---|---|
Толщина металла | 4–8 мм (основа) | 3–5 мм (перемычка) | 25×3 – 40×5 мм (несущая полоса) | 4–8 мм |
Масса 1м² | ≈ 41,5 кг (при 5 мм) | На 40–60% легче сплошного | 15–35 кг (в 2-3 раза легче листа) | ≈ 31–63 кг (зависит от толщины) |
Макс. нагрузка | > 1000 кг/м² | До 300 кг/м² | До 1500 кг/м² | > 500 кг/м² |
Светопропускание | ❌ Нет | ✅ Хорошее (ячейка 25-50 мм) | ✅ Отличное (ячейка до 60% площади) | ❌ Нет |
Дренаж воды/масел | ❌ Плохой (скапливается) | ✅ Отличный | ✅ Отличный | ❌ Плохой |
Сцепление с обувью | ⭐⭐⭐⭐⭐ (высокое) | ⭐⭐⭐⭐ (среднее) | ⭐⭐⭐⭐⭐ (зубчатые полосы) | ⭐ (требует покрытия) |
Типичная область | Постоянные рабочие места, эстакады с техникой | Площадки над оборудованием, смотровые зоны | Нефтехимия, открытые площадки, агрессивные среды | Герметичные зоны (сыпучие продукты) |
💎 Детальные характеристики каждого типа

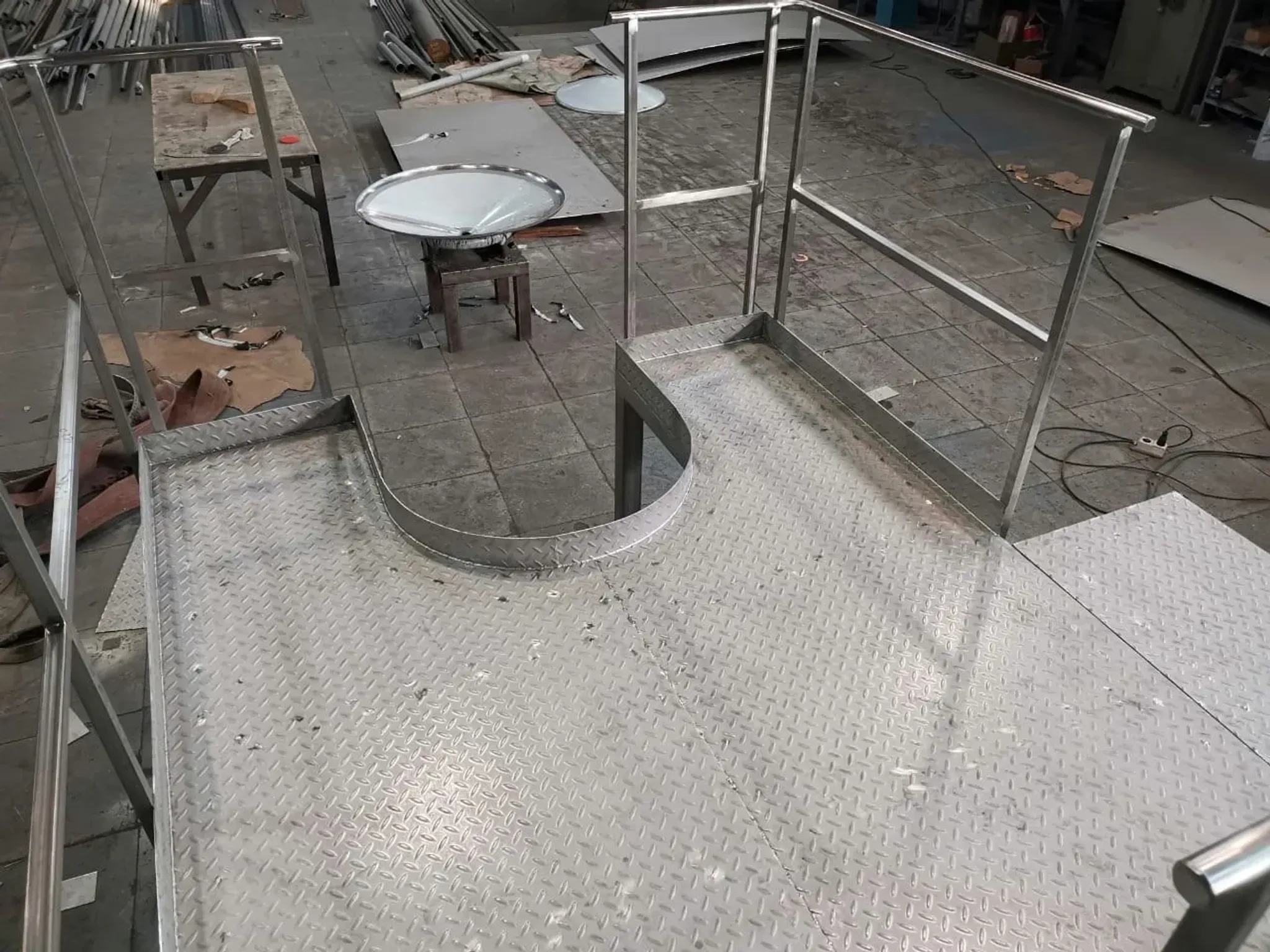

Рифленый лист («Ромб» или «Чечевица»)
ГОСТ: 8568-77.
Производство: Горячекатаный лист с односторонним рифлением высотой 1–3 мм. Диагонали ромба: 25-30х60-70 мм, шаг чечевицы: 20, 25, 30 мм.
Физика: Высота рифлей составляет 0,2–0,3 от толщины основы, обеспечивая коэффициент трения 0,6–0,8.
Сортовые размеры: Ширина 600–2200 мм, длина 1400–8000 мм.
Когда брать: Для зон активного движения персонала и спецтехники, в пролетах с высокими точечными нагрузками.
Просечно-вытяжной лист (ПВЛ)
ГОСТ: 8706-78.
Технология: Лист режется и растягивается, образуя ромбовидные ячейки без удаления материала.
Геометрия ячеек: Шаг ячейки (В) — 90 мм, размер вытяжки (А) — 12,5 мм. Исходная толщина заготовки варьируется от 1,0 до 4,0 мм.
Размеры: Ширина до 1250 мм, длина 2100–3500 мм, толщина сетки 4–24 мм.
Когда брать: Если важно естественное освещение нижнего яруса и проветривание.
Решетчатый настил
Конструкция: Состоит из плоских несущих полос (высота 25–60 мм) и круглых поперечных прутков (скрученных или гладких). Шаг поперечин: 25–50 мм.
Покрытие: Стандарт для агрессивных сред — горячее цинкование (220-300 г/м² цинка).
Жесткость: Благодаря цельносварной конструкции имеет наименьший прогиб при пролетах до 1200 мм. Допустимая нагрузка 200-400 кгс/м² по ГОСТ 23120.
Когда брать: Для нефтехимии (исключение искрообразования), мощения улицы, зон с интенсивными осадками.
Сплошной лист
Толщина: 4–8 мм (горячекатаный по ГОСТ 19903-2015).
Ограничение: Из-за нулевого сцепления требует приваривания противоскользящих накладок или абразивной посыпки.
Когда брать: Только для зон со строгими требованиями к герметичности (например, под площадкой находится пульт управления или открытый продукт).
Нормативные требования и ГОСТы
Все элементы конструкции жестко регламентированы. Вот основной «джентльменский набор» проектировщика:
Основополагающие ГОСТы
ГОСТ 23120-2016: «Лестницы маршевые, площадки и ограждения стальные. Технические условия». Основной документ. Распространяется на лестницы с углом 45° и 60°, прямоугольные площадки и ограждения.
ГОСТ Р ИСО 14122-2: «Оборудование промышленное. Средства доступа к машинам стационарные. Рабочие платформы и проходы».
ГОСТ 23118-2019: Общие технические требования к металлоконструкциям.
Таблица требований к безопасности и геометрии
Здесь сведены требования из разных сводов правил для удобства проектирования.
Параметр конструкции | Значение / Норматив | Комментарий / Источник |
|---|---|---|
Высота перил (основной поручень) | Не менее 1100–1250 мм | В зависимости от высоты подъема до перекрытия |
Промежуточная поперечина | Обязательна | Для предотвращения выпадения человека через ограждение |
Борт/обшивка по низу | 100–150 мм (сплошная) | Защита от падения инструмента. Требование охраны труда |
Минимальный проход | 800 мм (периодический) / 1000 мм (постоянный) | Учет прохода человека с инструментом |
Нагрузка нормативная | 200, 300, 400 кгс/м² (по ГОСТ 23120) | Зависит от назначения. Для крановых зон >500 кгс/м² |
Защита от коррозии (ГЦ) | Толщина покрытия 40–60 мкм | Для агрессивных сред класса С4-С5 по ИСО 12944 |
Сигнальная окраска | Желтый цвет по ГОСТ 12.4.026 | Обязательно для конструкций на высоте < 2200 мм от пола |
Температура эксплуатации | от -60°С до +100°С | По ГОСТ 23120-2016 |
Важное дополнение для проектировщиков
При расчете площадок обслуживания обязательно учитывается высота от верха настила до перекрытия или выступающих частей оборудования - она должна быть не менее 2000 мм.
Стандартные серии и типовые решения
Чтобы не изобретать велосипед, промышленность использует проверенные типовые серии чертежей.
Серия 4.402-9 «Стальные площадки и лестницы»
Наиболее востребованная серия для НПЗ и химических заводов, утвержденная Миннефтехимпромом СССР. Выпуск 8 содержит рабочие чертежи:
Переходные и обслуживающие площадки.
Входные площадки на высоте 1,20 м (маркировка - ВП).
Площадки для обслуживания кран-балок (КМ).
Лестницы для подъема на кровлю.
Совет технолога: Использование готовых узлов из типовых серий (например, 4.402-9) или каталогов типовых металлоконструкций ускоряет проектирование минимум на 40%, так как большинство нагрузок и узлов примыкания уже рассчитаны.
Как это работает
Заказчик предоставляет схему оборудования, инженер подбирает из типовой серии готовый узел (опора, кронштейн, секция лестницы) и адаптирует его под свою отметку высоты. Это исключает ошибки в расчете на срез и изгиб, которые часто случаются при кустарном проектировании.
Вопросы которые мы часто слышим
Вопрос: Можно ли сделать площадку без ограждения, если она под потолком?
Ответ: Нет. ГОСТ 23120 обязывает устанавливать ограждения на всех открытых перепадах высот более 1000 мм. Даже на антресолях, если к ним есть доступ.
Вопрос: Какую нагрузку выбрать: 200 или 400 кг/м²?
Ответ: 200 кг/м² достаточно для хрупких настилов (ПВЛ) и проходов для осмотра. Для ремонтных зон, где будут лежать запчасти или работать два человека с инструментом, берите минимум 300 кг/м². Для стоянки автопогрузчика - только 400+ кг/м².
Вопрос: В чем разница между оцинкованием и покраской для улицы?
Ответ: Покраска (грунт-эмаль) защищает металл 2-3 года. Горячее цинкование (окунание в расплавленный цинк) защищает 20-30 лет. Для улицы или химии выбирайте только цинкование.
Вопрос: Обязательны ли лестницы для подъема на каждую площадку?
Ответ: Да. Причем ширина лестничного марша должна быть не менее 0,8 м для основных, и не менее 0,6 м для вспомогательных переходов. Уклон маршевых лестниц, как правило, 1:1 (45°) или 1:1,25 (около 38°).
Вопрос: Можно ли крепить площадку к трубопроводу?
Ответ: Категорически запрещено нормами. Крепление производится только к несущим конструкциям здания: колоннам, балкам перекрытия или фундаменту.
Вопрос: Какой тип настила самый безопасный в гололед или масляных пятнах?
Ответ: Решетчатый или ПВЛ. Они «срезают» наледь ножами полос и пропускают масло вниз, в отличие от рифленого листа, на котором грязь и масло спрессовываются в гладкий шлам.
Хотите получить точный расчет стоимости вашей площадки обслуживания?
Отправьте нам техническое задание: укажите высоту подъема, длину прохода, тип нагрузок и условия среды (цех/улица). info@investsteel.ru
Мы подберем оптимальную конфигурацию (сварную или модульную) и бесплатно подготовим коммерческое предложение с привязкой к ГОСТ 23120.
