Припуск - невидимая часть себестоимости. Завышенный слой металла - это лишние проходы, перерасход инструмента и килограммы стружки, за которые заказчик платит дважды.

Заниженный - неисправимый брак: поверхность уходит в минус, и заготовку остаётся выбросить. Разберём, как правильно назначать припуски на механическую обработку детали: от определений и факторов до типовых таблиц и работающего примера расчёта.

Что такое припуск: базовые определения

Припуск на обработку - слой металла, удаляемый с поверхности заготовки для получения готовой детали с заданными размерами, точностью и шероховатостью. Ключевые термины:

• Общий припуск - суммарный слой, снимаемый со всеми операциями вместе: от размера заготовки до конечного размера детали;

• Межоперационный (промежуточный) припуск - слой, снимаемый за одну конкретную операцию;

• Односторонний припуск (z) - слой на одну сторону (для плоскостей);

• Двусторонний припуск (2z) - слой на диаметр (для тел вращения и отверстий);

• Напуск - упрощение формы заготовки (например, галтели, заменённые ступенями) для удешевления её получения.

Важно различать припуск и дефектный слой: Rz (высота микронеровностей) и h (глубина обезуглероженного или наклёпанного слоя) - это то, что обязательно уходит при чистовой стадии.

Что влияет на размер припуска

Величина припуска - не константа, а результат четырёх групп факторов:

1. Способ получения заготовки. Горячекатаный прокат даёт больше припуска, чем калиброванный, калиброванный - больше, чем штамповка с точной геометрией;

2. Требуемая точность и шероховатость. Отверстие под H14 обходится сверлением, а под H7 требует цепочки "сверло - зенкер - развёртка" с промежуточными слоями;

3. Погрешности формы и установки. Изогнутость проката, овальность, погрешность базирования - всё это "съедает" припуск;

4. Термообработка. После закалки деталь может повести, поэтому под шлифование закладывается запас на устранение коробления.

Два метода расчёта

1. Табличный (опытно-статистический)

Припуски берутся из нормативных таблиц (справочники Косиловой, ГОСТ 26645-85 для отливок, ГОСТ 7505-89 для штамповок). Метод быстрый, подходит для серийного производства типовых деталей. Недостаток - таблицы ориентированы на усреднённые условия и могут завышать припуск для точных заготовок.

2. Расчётно-аналитический (метод Кована)

Минимальный припуск рассчитывается по формуле:

2zmin = 2 × (Rz + h + ρ + εу)

где Rz - высота микронеровностей предыдущего перехода, h - дефектный слой, ρ - суммарные погрешности формы (кривизна, коробление), εу - погрешность установки на данной операции.

Каждый элемент определяется по справочным данным для конкретного способа обработки. Такой расчет механической обработки деталей даёт минимально необходимый припуск, что критично для дорогостоящих материалов (титан, нержавейка) и крупногабаритных заготовок.

Типовые таблицы припусков

Таблица 1. Припуски на токарную обработку наружных поверхностей проката (на сторону, мм)

Таблица 2. Припуски на обработку отверстий (на диаметр, мм)

Таблица 3. Припуски на фрезерование плоскостей (на сторону, мм)

Припуски на механическую обработку металла из таблиц справедливы для стали средней твёрдости; для закалённых сталей и цветных сплавов значения корректируются.

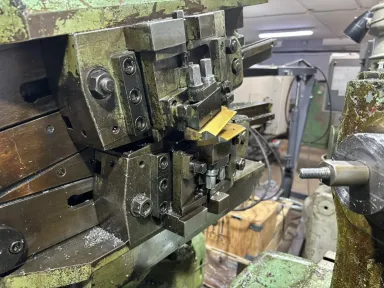

Все перечисленные виды работ - точение, сверление, фрезерование, шлифование - выполняются на станочном парке, состав которого приведён в разделе механическая обработка металла.

Пример: расчёт припусков на вал Ø40k6 из проката

Исходные данные: вал Ø40k6, L=200 мм, сталь 45, заготовка - круг горячекатаный Ø45.

Определяем маршрут: черновое точение → чистовое точение → шлифование. Распределяем припуск от заготовки к детали:

Проверка: (45 - 40) / 2 = 2,5 мм - общий припуск на сторону. Сумма межоперационных: 1,70 + 0,575 + 0,225 = 2,5 мм. Сходится, значит маршрут сбалансирован: на черновую стадию уходит 68% припуска, на чистовую 23%, на шлифование 9%. Если бы чистовое точение оставило меньше 0,2 мм на шлифование, после закалки прокат мог бы "не отшлифоваться" из-за коробления.

Примеры расчётов времени изготовления детали механической обработкой

Раз припуски распределены, можно посчитать машинное время - по нему оценивается стоимость операции. Примеры расчетов времени изготовления детали механической обработкой строятся на базовой формуле точения:

To = (L × i) / (n × S)

где L - длина обработки с врезанием и перебегом, i - число проходов, n - частота вращения, S - подача.

Пример для вала выше. Черновое точение Ø45 → Ø41,6 на длине 200 мм: резцом Т5К10 при V=120 м/мин на Ø45 имеем n = 1000 × 120 / (3,14 × 45) ≈ 850 об/мин. Глубина резания 1,7 мм - один проход. С врезанием L = 205 мм, подача S = 0,4 мм/об:

To = (205 × 1) / (850 × 0,4) ≈ 0,6 мин

Чистовое точение (S = 0,2 мм/об, n = 1100 об/мин): To = 205 / (1100 × 0,2) ≈ 0,93 мин. Шлифование шейки Ø40: ≈ 1,4 мин. Суммарно основное время трёх переходов - около 3 минут; штучное время с учётом вспомогательных приёмов (установ, подвод, замер) и обслуживания - обычно в 1,5-2 раза больше, то есть порядка 5-6 минут на операцию точения.

Точная арифметика на этом заканчивается: в реальном расчёте добавляются время на смену инструмента, подналадку и партионные характеристики - именно эти коэффициенты отличают обоснованную смету от оценки "на глазок".

Типичные ошибки при назначении припусков

• Симметричный припуск на несимметричную заготовку. Прокат часто изогнут - минимальный слой приходится считать по образующей с максимальной кривизной;

• Игнорирование погрешности установки. При зажиме в патроне эксцентриситет "съедает" до 0,3-0,5 мм припуска;

• Отсутствие запаса под термообработку. Деталь после закалки уходит на 0,05-0,15 мм - при чистовом размере "в ноль" шлифовать будет нечего;

• Перенос табличных припусков на другой материал. Нормативы для стали 45 не подходят для титана или чугуна без поправок;

• Расчёт "от детали к заготовке" с обратным знаком. Припуски считаются в обратном порядке маршрута - от финиша к заготовке, иначе ошибки накапливаются.
