Мы не строим «защиту от дронов» как чёрный ящик.
Мы разрабатываем КМд (конструкции металлические деталированные) и производим усиленные металлокаркасы, на которые заказчик или интегратор уже натягивает защитную сетку, крепит экран или монтирует панели.
Если у вас есть понимание, где нужна защита - мы превратим это в готовое железо: чертежи, узлы, расчёты и партию каркасов под ключ.
🔩 Что такое КМд для защиты от БПЛА и зачем он нужен
КМд (конструкции металлические деталированные) - это полный пакет рабочей документации, по которому можно изготовить несущий каркас под антидроновую защиту. В отличие от общих чертежей (КМ), КМд содержит:
Развёртки и схемы раскроя каждой детали.
Спецификации материалов с сортаментом (трубы, уголок, швеллер, лист).
Узлы сварных и болтовых соединений с указанием катетов швов.
Расчёты на ударную нагрузку от дрона (до 25 кг, до 150 км/ч).
Антикоррозийные требования (грунт, цинк, порошковая покраска).
Без качественного КМд вы рискуете получить:
Каркас, который сложно или невозможно собрать на объекте.
Узлы, ломающиеся при первом же ударе дрона.
Перерасход металла или, наоборот, недостаточную прочность.
Мы делаем КМд так, чтобы каркас собирался «как по нотам» и реально держал удар.
📐 Что именно мы проектируем и изготавливаем

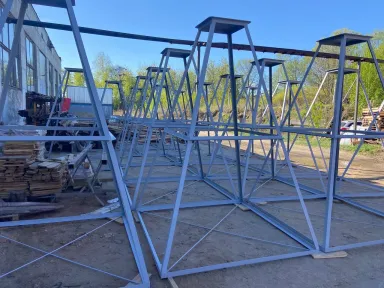

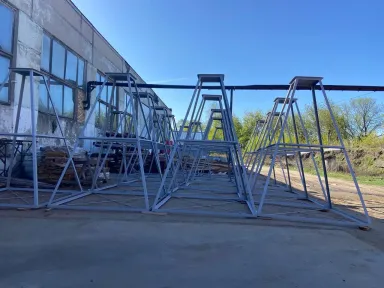

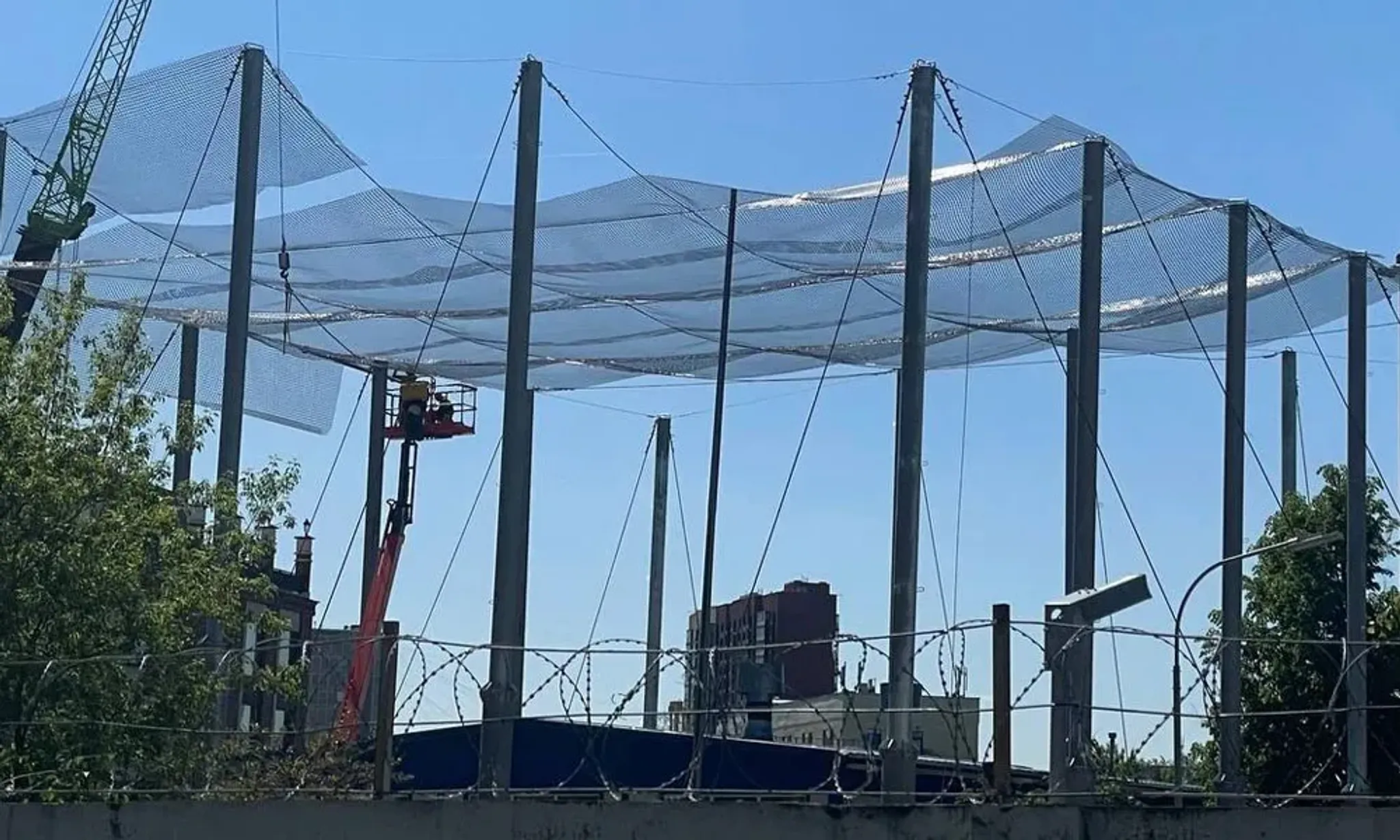

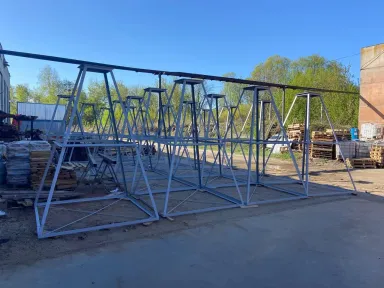

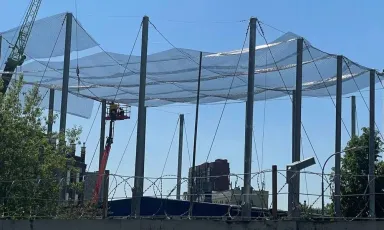

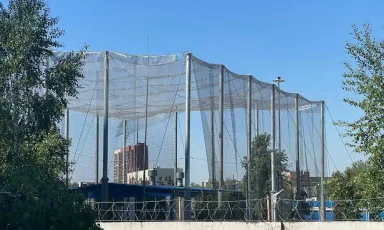

1. Каркас под защитную сетку (самый частый запрос)
Сама сетка - это полотно. Её некуда натягивать без каркаса. Мы проектируем и варим:
Рамные секции из профильной трубы 40×20, 60×30, 80×80.
Стойки и опоры с фланцами под фундамент.
Диагональные связи для жёсткости (чтобы каркас не сложило ветром или ударом).
Направляющие и держатели для быстрой смены сетки.

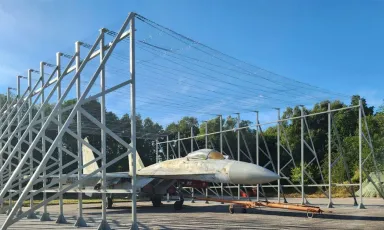

2. Пространственные фермы и купола (для ангаров и техники)
Для укрытия самолётов, вертолётов или крупной техники нужны объемные конструкции. Мы делаем:
Фермы из труб с расчетом на снеговые и ветровые нагрузки (по СП 20.13330).
Арочные и купольные каркасы - геометрически сложные, но устойчивые к ударам.
Съёмные секции для въезда/выезда техники.
3. Усиленные строительные леса под защиту от дронов
Обычные леса рассчитаны на статику. Под удар дрона они разваливаются. Мы:
Рассчитываем узлы на динамическую нагрузку (FEM-моделирование).
Добавляем диагонали и дополнительные связи.
Выдаём КМд под усиленный вариант лесов для стройплощадок или временных объектов.
4. Защитные каркасы для резервуаров и технологического оборудования
Здесь важна не только прочность, но и антикоррозия, а также отсутствие искрообразования. Мы проектируем:
Навесные каркасы на существующие резервуары РВС.
Отдельно стоящие ограждения с сеткой по периметру.
Узлы крепления без сварки к телу резервуара (только болтовые соединения).
⚙️ Как мы работаем: от КМд до готового металла
Этап | Что происходит | Результат |
|---|---|---|
1️⃣ Ввод данных | Вы даёте: тип объекта, зону защиты, тип дронов, бюджет, сроки. | Техническое задание (ТЗ) |
2️⃣ Разработка КМд | Моделируем в 3D, считаем нагрузки (SCAD, ANSYS), выпускаем чертежи. | Альбом КМд (под штамп) |
3️⃣ Согласование | Вносим правки, утверждаем финальную документацию. | Утверждённый комплект КМд |
4️⃣ Изготовление | Раскрой на лазере, гибка, сварка полуавтоматом, контроль швов (НАКС). | Готовые каркасы |
5️⃣ Антикоррозия | Горячее цинкование / порошковая покраска (ZincAl 5% или аналог). | Срок службы 25+ лет |
6️⃣ Отгрузка | Маркировка деталей, упаковка, отправка на объект. | Шеф-монтаж (опционально) |
Мы не натягиваем сетку и не занимаемся РЭБ. Наша зона ответственности - металл: расчет, чертеж, производство.
📊 Почему качественный каркас и КМд - это не «просто металл»
Параметр | Наш подход | Типовой «гаражный» вариант |
|---|---|---|
Расчёт нагрузок | FEM-моделирование (удар, ветер, снег, сейсмика) | «На глаз» или вообще без расчёта |
Точность изготовления | Раскрой на лазерном ЧПУ, допуски по 7–8 квалитету | «Болгаркой по месту» |
Сварка | Сертифицированные сварщики НАКС, контроль швов УЗК | Любая «варка», без контроля |
Антикоррозия | Горячий цинк или порошок по ГОСТ | Грунт ГФ-021 «для галочки» |
Документация | Полный КМд: чертежи, спецификации, ведомости | Эскиз на салфетке или вообще без |
Результат: каркас, который не сгниёт через 3 года, выдержит удар и соберётся за 2 дня, а не за 2 недели.
🏭 Какие объекты требуют серьёзного КМд и каркаса, а не просто сетки
Ангары самолётов и вертолётов - нужны большие пролёты без промежуточных опор.
Резервуарные парки - требуется антикоррозия и крепление без сварки к корпусу.
Военные базы, склады боеприпасов, командные пункты - повышенные требования к ударной стойкости и живучести узлов.
Нефтегазовые объекты - искробезопасность, агрессивная среда, ветровые нагрузки.
ТЭЦ, ГЭС, ПС - сложные конфигурации и ограничения по эвакуационным путям.
📞 Запросить разработку КМд и каркаса
Вы можете:
Прислать готовое ТЗ - мы оценим сроки и стоимость в течение 1-2 дней.
Пригласить нашего инженера на объект - для замера и выдачи предварительной схемы.
Запросить расчёт конкретного узла или пролёта - например, «каркас под сетку 30×10 м, высота 6 м, район с ветровой нагрузкой 5».
