Ошибка в спецификации закладных деталей приводит к простою бригад и непредвиденным расходам. Если гильза окажется короткой — ее забракует технадзор, если длинной — придется резать ее по месту, теряя металл и время.
Разберем алгоритм расчета, который позволит сделать закладные гильзы заказ без пересортицы и перерасхода бюджета.
Шаг 1: Расчет длины гильзы
Длина закладной детали зависит от толщины стены (или перекрытия) и типа отделки. Главное правило — гильза должна быть заподлицо с чистовым полом/потолком или выступать из стены на 20–30 мм для предотвращения затекания воды.
Формула расчета длины:
L = Т_стены + 2 × (Толщина отделки + Выпуск)
Для капитальных стен без отделки (голый бетон/кирпич): Длина равна толщине стены + 20 мм с каждой стороны (выпуски).
Для стен с отделкой (штукатурка, ГКЛ): К длине прибавляется толщина отделочного слоя. Закладные гильзы для труб в стены должны заканчиваться заподлицо с финишным покрытием.
Для перекрытий (пол): Гильза ставится заподлицо с чистовым полом и на 20–30 мм выше чернового потолка нижнего этажа.
Для влажных помещений (санузлы): Гильза должна иметь уклон (1:10) наружу, поэтому длина рассчитывается строго по проекту, а выпуск со стороны пола делается на 20-30 мм выше готовой поверхности.
Шаг 2: Подбор диаметра
Внутренний диаметр гильзы должен превышать наружный диаметр транзитной трубы или пучка кабелей. Это необходимо для свободного хода при температурных расширениях и удобства герметизации.
Для трубопроводов: Наружный диаметр трубы + 5–10 мм. Если труба в изоляции — плюс 5–10 мм к диаметру изоляции.
Для электромонтажа: Закладные гильзы для прокладки кабеля подбираются по суммарному наружному диаметру пучка кабелей + 40-50% запаса для удобства затяжки. Стандартные ходовые размеры для кабельных трасс — Ду20, Ду25, Ду32 и Ду40.
Шаг 3: Расчет количества
Чтобы не купить лишнего и не столкнуться с нехваткой на объекте, действуйте по алгоритму:
Сбор данных: Откройте чертежи разделов АР (архитектура), ВК (водопровод и канализация), ОВ (отопление) и ЭО/СС (электрика).
Маркировка: Отметьте на планах каждое пересечение коммуникаций с ограждающими конструкциями.
Группировка: Сгруппируйте гильзы по диаметрам и длинам. Например: 12 шт. Ду25х150 мм; 40 шт. Ду50х200 мм.
Запас: Обязательно заложите 3–5% запаса на брак, утерю или изменения по месту. Это дешевле, чем организовывать дополнительную доставку недостающих 2-3 патрубков.
Пример расчета для типовых узлов
Тип конструкции | Транзитная коммуникация | Рекомендуемый Ду гильзы | Расчетная длина гильзы |
|---|---|---|---|
Стена 200 мм (ГКЛ 1 слой) | Труба PPR 20 мм | Ду32 | 200 + 12.5 (ГКЛ) + 20 (выпуск) = 232 мм |
Перекрытие 200 мм (ламинат) | Кабель ВВГнг 3х2.5 (пучок 4 шт) | Ду25 | 200 + 10 (стяжка/ламинат) + 20 (вып. снизу) = 230 мм |
Стена 120 мм (без отделки) | Труба медь 15 мм | Ду25 | 120 + 20 + 20 = 160 мм |
Оптимизация: готовые изделия вместо резки хлыстов

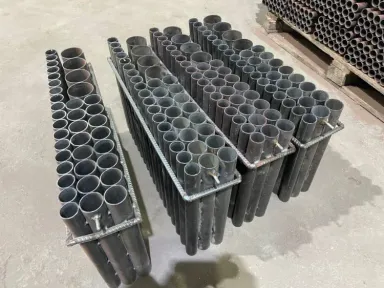

Когда спецификация готова, встает выбор: купить шестиметровые хлысты и резать их самому, или заказать готовые пакеты. Второй вариант экономит до 15% бюджета за счет отсутствия обрезков и экономии рабочего времени. Вы можете ознакомиться с готовыми гильзопакетами в нашем каталоге — они поставляются нарезанными по размеру, с обработанными торцами и антикоррозийным покрытием, полностью готовыми к установке в опалубку.
Делегируйте расчет специалистам
Самостоятельный расчет масштабного объекта — трудоемкий процесс. Ошибки на этом этапе стоят дорого: от переделок в опалубке до срыва сроков сдачи.
Мы предлагаем услугу бесплатного расчета закладных гильз по вашему проекту. Наши инженеры подберут оптимальные диаметры и длины, учитывая все нюансы отделки и изоляции, а также подготовят коммерческое предложение с готовыми изделиями.
👉 Отправьте спецификацию на расчет
Прикрепите чертежи или спецификацию — мы рассчитаем точное количество, длину и стоимость готовых гильзопакетов под ваш объект.
А если хотите самостоятельно оценить ассортимент и цены — переходите в каталог закладных гильз, где представлены изделия с нужными параметрами и защитной обработкой.
