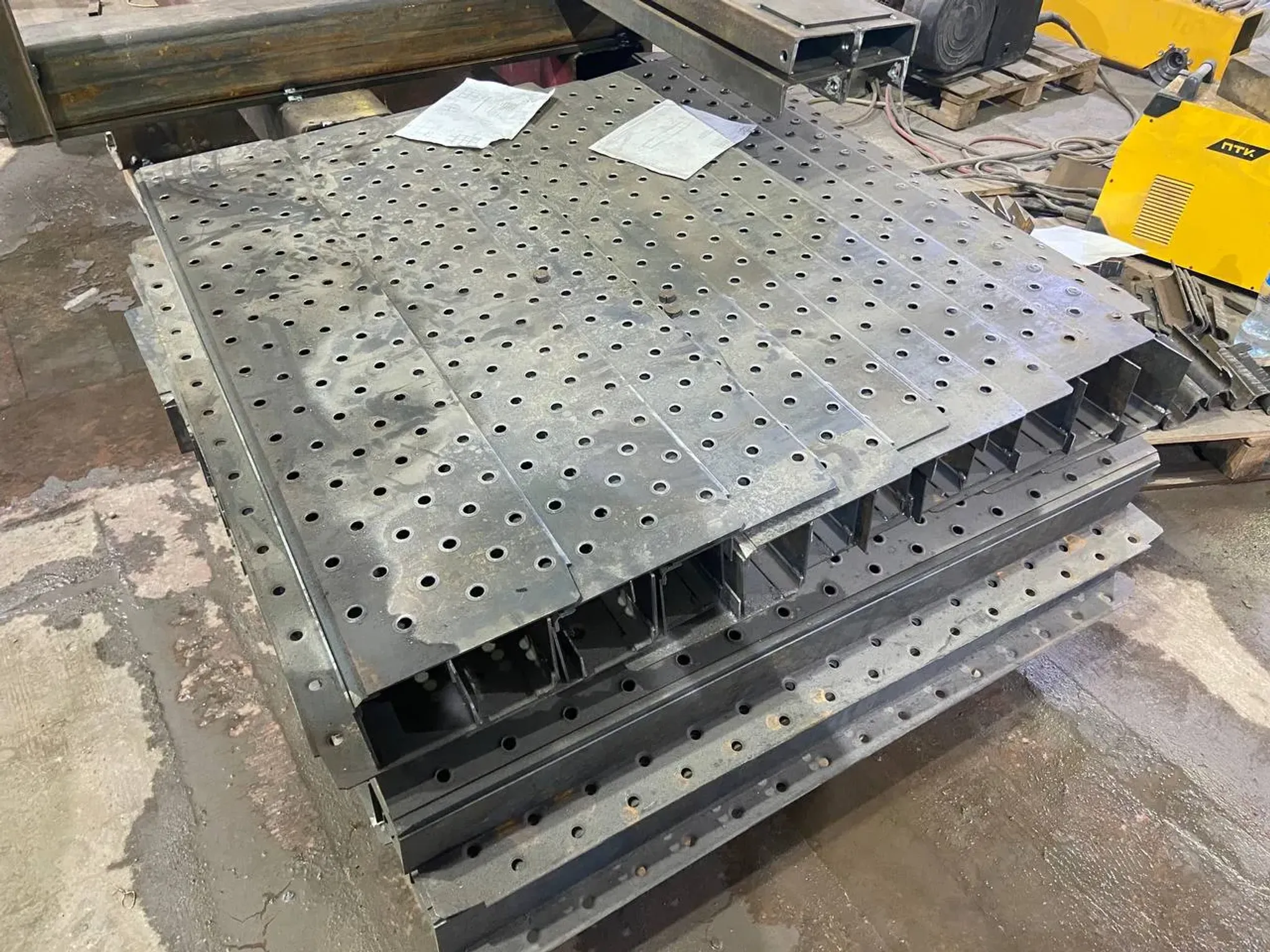

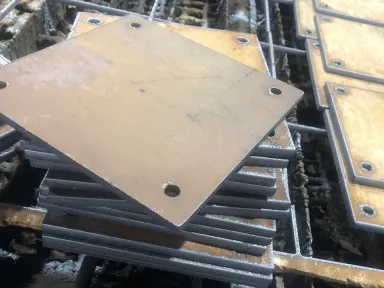

Соединительная пластина — это плоский металлический элемент с перфорацией, предназначенный для формирования жестких разборных или сварных узлов в металлоконструкциях, профильных системах и инженерных каркасах. В отличие от сварного соединения, пластина обеспечивает контролируемую передачу усилий через болтовую группу, допускает монтажную регулировку и демонтаж без разрушения элементов.

Основная инженерная задача соединительной пластины — передача сдвигающих, растягивающих и изгибающих моментов между профилями без снижения несущей способности стыка. При правильном подборе толщины, схемы отверстий и материала пластина работает как равнопрочный элемент соединения.

1. Конструктивные особенности

Соединительная пластина — это не просто «металлическая нашлёпка». Её геометрия и перфорация рассчитываются исходя из:

• Типа профиля — двутавр, швеллер, уголок, прямоугольная или круглая труба. Под каждый профиль разрабатывается своя схема расположения отверстий.

• Характера нагрузки — статическая, циклическая, ударная. Для динамических нагрузок применяют пластины с увеличенным количеством болтов и большей толщиной.

• Требуемой жёсткости узла — в ответственных узлах используют пластины с рёбрами жёсткости или увеличенной шириной, чтобы снизить концентрацию напряжений.

Отверстия в пластинах могут быть круглыми (под стандартные болты), овальными (для компенсации монтажных допусков) или комбинированными. Расстояние между отверстиями (шаг) и отступ от края нормируются согласно СП 16.13330 «Стальные конструкции» и зависят от диаметра крепежа и толщины соединяемых элементов.

👉 Перейти в каталог металлических пластин.

2. Материалы и защитные покрытия

Выбор материала пластины определяется условиями эксплуатации и материалом соединяемых профилей.

Толщина пластин варьируется от 2 мм (для лёгких профильных систем) до 20 мм и более (для фундаментных и анкерных узлов). Выбор толщины определяется расчётом на смятие и срез болтовых соединений, а также условием местной устойчивости пластины под нагрузкой.

3. Классификация по форме и назначению

Форма пластины диктуется геометрией узла и направлением передаваемых усилий. В таблице ниже приведены основные типы с привязкой к конкретным монтажным задачам.

Для нестандартных узлов возможна разработка индивидуальной формы — от простого параллелограмма до детали с криволинейными кромками, пазами и вырезами.

4. Соединительные пластины для профильных и кабельных систем

В монтаже инженерных систем (кабельные лотки, шинопроводы, вентиляционные короба, подвесные потолки) соединительные пластины выполняют роль быстросборных узлов. В отличие от тяжёлых металлоконструкций, здесь применяются пластины из оцинкованной стали толщиной 2–4 мм или алюминиевых сплавов.

Ключевые задачи в этой нише:

• Стыковка монтажных профилей по длине — пластина перекрывает стык, фиксируясь болтами или заклёпками через продольные пазы профиля.

• Повороты и изломы трасс — специальные угловые пластины позволяют менять направление профиля без потери несущей способности.

• Формирование консолей и подвесов — пластины с удлинённым плечом служат опорой для оборудования, закреплённого на стене или потолке.

• Усиление нагруженных участков — в местах крепления тяжёлых кабельных пучков или оборудования ставят усиленные пластины с увеличенной толщиной.

Преимущество пластин для профильных систем — универсальность: одна модель может подходить к нескольким типоразмерам профиля благодаря регулируемым отверстиям и овальным прорезям.

5. Инженерные аспекты выбора

При подборе соединительной пластины следует учитывать не только геометрию, но и расчётные параметры:

1. Расчёт на смятие — площадь контакта болта с пластиной должна быть достаточной, чтобы не происходило пластической деформации отверстия. Для этого толщина пластины должна быть не менее диаметра болта (эмпирическое правило для низкоуглеродистых сталей).

2. Расчёт на срез — количество болтов и их диаметр подбираются так, чтобы суммарная площадь среза превышала действующее усилие с запасом 1,5–2,0.

3. Краевые расстояния — от центра отверстия до края пластины должно быть не менее 1,5–2 диаметров болта, чтобы избежать откалывания кромки.

4. Совместимость с профилем — ширина пластины должна соответствовать полке профиля; если пластина выступает за габариты, это может помешать монтажу соседних конструкций.

6. Преимущества применения

Использование соединительных пластин даёт следующие инженерные и эксплуатационные преимущества:

• Контролируемая жёсткость узла — в отличие от сварки, болтовое соединение на пластине не создаёт зон термического влияния и не изменяет структуру металла в стыке.

• Возможность регулировки — овальные отверстия и промежуточные ряды перфорации позволяют компенсировать монтажные допуски до 5–10 мм.

• Демонтаж и модернизация — разборные узлы упрощают ремонт, замену элементов и перепланировку конструкций без резки и сварки.

• Коррозионная стойкость — оцинкованные и нержавеющие пластины сохраняют несущую способность в агрессивных средах, включая наружную эксплуатацию и зоны с конденсатом.

• Универсальность — один типоразмер пластины может применяться в разных узлах, что сокращает номенклатуру запасных частей и упрощает комплектацию объектов.

7. Как правильно заказать

Чтобы подобрать соединительную пластину под вашу задачу, необходимо определить:

• Тип и размер профиля (например, швеллер №10, труба 40×20×2, алюминиевый профиль 30×30).

• Толщину соединяемых элементов — от этого зависит требуемая толщина пластины.

• Количество и диаметр болтов — определяется расчётной нагрузкой.

• Условия эксплуатации — для наружного монтажа требуется оцинковка или нержавейка.

В нашем каталоге представлены соединительные пластины различных форм, типоразмеров и материалов. Фильтры помогут быстро отобрать нужный вариант по толщине, форме и назначению, а для каждой позиции указаны актуальные цены и размеры
