Инженер, который ищет в интернете шаблон технологической карты, обычно сталкивается с одной и той же проблемой: найденные образцы либо пустые формы без содержания, либо сканы из учебников 80-х годов.
Разберёмся, что такое технологическая карта механической обработки детали, какие бывают виды карт, как они составляются по стандартам ЕСТД - и покажем заполненный пример, который можно использовать как ориентир для собственной документации.
Что такое технологическая карта
Технологическая карта - это основной документ технологической документации, в котором зафиксирована вся последовательность изготовления детали: операции, переходы, оборудование, инструмент, оснастка, режимы резания и нормы времени. Если технологический процесс - это сама логика превращения заготовки в деталь, то карта - его формализованное "полотно", с которым работает цех.
Не путайте два термина, которые часто смешивают:
Маршрутная карта (МК) - описывает общий маршрут: перечень операций по порядку, оборудование и укрупнённые нормы;
Операционная карта (ОК) - раскрывает одну операцию детально: все переходы, инструмент на каждый переход, режимы резания (V, S, t), эскиз установки.
Комплект документации на деталь обычно включает: маршрутную карту, операционные карты, карту эскизов (КЭ), ведомость оснастки, ведомость норм расхода материала. Формы маршрутных карт регламентирует ГОСТ 3.1118-82, операционных карт для обработки резанием - ГОСТ 3.1404-86.
Зачем нужна технологическая карта
Готовая технологическая карта решает сразу несколько производственных задач:
Повторяемость партий. Второй и десятый заказ изготавливаются по одному маршруту, без "самодеятельности" разных рабочих;
Обоснованная цена. Нормы времени - это база расчёта стоимости: без них любая смета - лотерея;
Контроль качества. В карте указаны контрольные операции и мерительный инструмент, поэтому спор "годно/негодно" решается по документу, а не по эмоциям;
Основа для ЧПУ. Техпроцесс - исходные данные для управляющих программ;
Обучение персонала. Новый оператор вводится в работу по карте, а не устным пересказом;
Защита при претензиях. Если заказчик получил деталь в допуске - карта подтверждает, что изготовление шло по согласованному процессу.
Изготовление без карт возможно только в кустарном формате. Любое серийное производство и большинство заказчиков (особенно машиностроительные заводы) требуют комплект ТД как обязательное условие приёмки.
Как составляется технологическая карта: пошаговый порядок
Работа над документацией идёт в той же логике, что и разработка техпроцесса в целом:
Анализ чертежа. Выписываются все размеры с допусками, шероховатости, технические требования, материал;

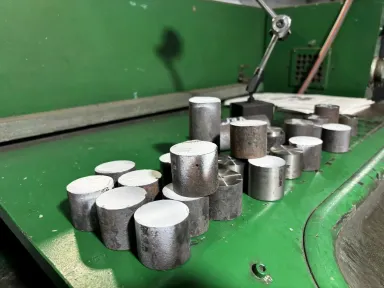

Выбор заготовки. Прокат, литьё, штамповка или поковка - по программе выпуска;
Расчёт припусков. На каждую поверхность назначаются межоперационные размеры;
Составление маршрута. Операции выстраиваются от черновых к чистовым, с учётом термообработки и баз;
Выбор оборудования и инструмента на каждую операцию;
Назначение режимов резания - по нормативам или расчётом;
Нормирование - расчёт Тшт (штучное время) и Тпз (подготовительно-заключительное);
Оформление - заполнение карт по формам ЕСТД, простановка эскизов и подписей.
Типичная ошибка - заполнять карту "задним числом", уже после изготовления детали по устным указаниям. Такой документ не выдерживает ни проверку, ни повторный заказ.
Пример маршрутной карты: вал ступенчатый, сталь 45
Ниже - упрощённый пример заполнения маршрутной карты. В реальной карте по ГОСТ добавляются коды операций, разряды работ, КОИД и другие графы, но структура именно такая:
№ | Операция | Оборудование | Инструмент / оснастка | Тшт, мин |
|---|---|---|---|---|
005 | Заготовительная: отрезать круг Ø60 в размер L=215 | Ленточнопильный станок | Тиски, штангенциркуль | 4,2 |
010 | Токарная: подрезать торцы, зацентровать с двух сторон | 16К20 | Патрон, центр, сверло центр. | 9,8 |
015 | Токарная: точить ступени черновое/получистовое, канавки, фаски | Токарный с ЧПУ | Резец проходной, канавочный | 21,4 |
020 | Фрезерная: фрезеровать шпоночный паз 14Js9 | Вертикально-фрезерный с ЧПУ | Фреза концевая, тиски призмат. | 12,6 |
025 | Термообработка: улучшение 220-250 HB | Печь | - | по партии |
030 | Круглошлифовальная: шлифовать шейки Ø40k6, Ø30k6 | Круглошлифовальный 3М151 | Центры, хомут, микрометр | 14,3 |
035 | Моечная | Моечная машина | - | 3,1 |
040 | Контрольная: проверить размеры, Ra, биение | Стол ОТК | Микрометр, нивелир-головка, образцы Ra | 6,5 |
Технологическая карта механической обработки детали ценна именно деталями: конкретный станок, конкретный инструмент, обоснованное время. Универсальные фразы вроде "токарная обработка" без указания оборудования не считаются техпроцессом.

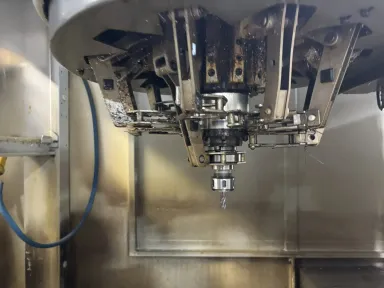

Что касается самих операций - точение, фрезерование, шлифование выполняются на соответствующем парке станков, перечень которых опубликован в разделе механическая обработка металла.
Проектирование ТП: ручной труд или автоматизация
Ещё 20 лет назад проектирование технологических процессов механической обработки деталей выполнялось вручную: миллиметровка, справочники режимов резания, калькулятор и много дней работы на одну карту. Сегодня этот процесс автоматизирован на всех уровнях:
Базы данных типовых маршрутов - для распространённых деталей (валы, фланцы, втулки, корпуса) маршрут формируется на основе проверенных шаблонов;
Электронные нормативы режимов резания - вместо листания справочников выборка по материалу и инструменту занимает минуты;
Автоматический расчёт норм времени - по эмпирическим формулам с привязкой к конкретному станку;
САПР ТП и CAD/CAM - карты выпускаются в электронном виде по формам ЕСТД, эскизы формируются из 3D-модели.
Для заказчика это означает главное: скорость и предсказуемость. На типовую деталь комплект документации готовится за часы, а не недели, и цена расчёта не "плавает" от субъективной оценки.
Оптимизация: зачем карту пересматривают
Готовая карта - не догма. Оптимизация технологии механической обработки деталей проводится, когда нужно снизить стоимость, ускорить выпуск или повысить качество. Типовые направления:
Совмещение операций - перенос нескольких переходов на один станок с ЧПУ сокращает количество установов и погрешности базирования;
Пересмотр заготовки - замена длинномерного проката на штамповку уменьшает отходы при серийном выпуске;
Инструмент с износостойкими покрытиями - рост режимов резания и стойкости;
Изменение баз - устранение цепочки допусков через принцип совмещения баз;
Разделение черновой и чистовой стадий - стабилизация точности за счёт естественного старения и перераспределения напряжений.
Грамотная оптимизация снижает трудоёмкость на 15-30% без потери качества - это и есть прямая экономия заказчика.
Как получить технологическую карту на свою деталь
Мы разрабатываем полный комплект технологической документации на детали любой сложности: анализ чертежа, выбор заготовки и баз, маршрут, режимы, нормы - с оформлением по ЕСТД. Работаем как с единичными заказами, так и с серийным производством.
Пришлите чертёж (или эскиз с размерами) - технолог подготовит маршрут и технологическую карту механической обработки детали, а также рассчитает стоимость изготовления. Бесплатно и без обязательств.
Примеры выполненных работ, перечень оборудования и порядок оформления заказа - на странице механическая обработка металла. Готовые детали получаете "под ключ": от входного контроля заготовки до финального ОТК.
