Зачем нужен поддерживающий каркас в фундаментной плите

Фундаментная плита — это основа всего здания. Бетон отлично работает на сжатие, но нагрузки растяжения и изгиба способны разрушить даже самый прочный монолит. Именно поэтому плитный фундамент армируется двумя слоями арматурных сеток — нижней и верхней.

Но как удержать верхнюю сетку в проектном положении, пока не залит бетон? Без специальных поддерживающих элементов она просто провиснет под собственным весом, весом рабочих и давлением бетонной смеси. Здесь на помощь приходят поддерживающие каркасы — они фиксируют арматуру в проектном положении, обеспечивая:

• точное расстояние между верхним и нижним арматурными поясами (межсеточное пространство);

• расчётный защитный слой бетона над и под арматурой;

• отсутствие деформаций каркаса в процессе заливки;

• долговечность и надёжность фундамента.

Поддерживающие каркасы устанавливаются между верхним и нижним слоями арматурного каркаса. Их конструкция и габариты зависят от расчётного расстояния между сетками и параметров самой плиты.

Ознакомиться с полным ассортиментом и подобрать необходимые изделия вы можете в нашем каталоге:
👉 Арматурные каркасы, сетки и комплектующие

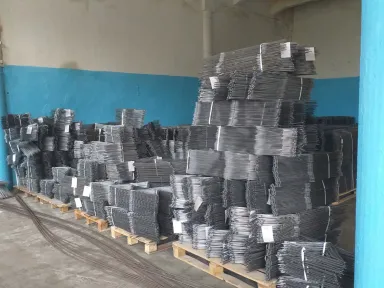

Какие бывают поддерживающие каркасы для фундаментной плиты?

Современные поддерживающие каркасы представлены двумя основными типами: «Змейка» и «Лесенка». Они пришли на смену устаревшим «лягушкам» и позволяют значительно ускорить монтаж при повышении качества армирования.

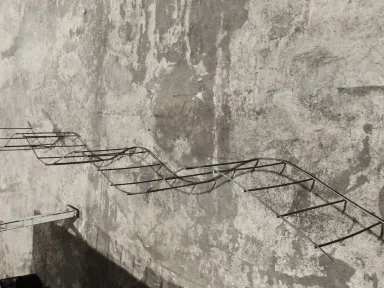

1. Каркас «Змейка» (линейный фиксатор)

Фиксатор «Змейка» — это зигзагообразный каркас, изготавливаемый методом холодного изгиба из проволоки Вр1. Он представляет собой линейную опору, которая укладывается непосредственно на нижний слой арматуры.

Основные характеристики:

• диаметр: 4–5 мм (проволока Вр1);

• длина: 2000 мм;

• шаг изгиба: от 40 до 230 мм.

Где применяется:

• армирование фундаментных плит;

• устройство промышленных полов с повышенными нагрузками;

• горизонтальные поверхности (плиты перекрытия, фундаменты).

Преимущества:

• минимальное пятно контакта с опалубкой — на готовой поверхности не будет ржавых пятен;

• повышенная жёсткость по сравнению с пластиковыми фиксаторами;

• точность до миллиметра — самодельные каркасы часто дают перепады высот.

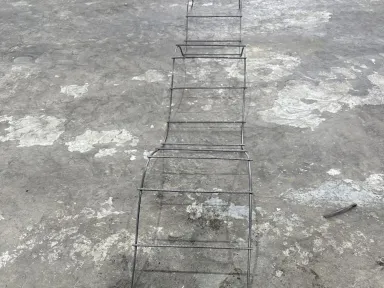

2. Каркас «Лесенка» (сварной межсеточный фиксатор)

Фиксатор «Лесенка» — это сварная конструкция, напоминающая лестницу: два продольных стержня, соединённых поперечными перемычками. Изготавливается методом точечной сварки из проволоки Вр1 диаметром 5 мм.

Основные характеристики:

• диаметр: 5 мм;

• длина: 2000 мм;

• высота: 220, 230 или 310 мм.

Где применяется:

• фундаментные плиты;

• промышленные полы и межэтажные перекрытия;

• двухслойное армирование любых железобетонных конструкций.

Преимущества:

• создаёт межсеточное разделительное пространство между двумя горизонтальными поясами;

• значительно сокращает сроки формирования двухслойного каркаса;

• каждый фиксатор проходит контроль параллельности верхнего и нижнего стержней;

• служит элементом дополнительного усиления конструкции.

Сравнение «Змейки» и «Лесенки»

Как выбрать поддерживающий каркас для фундаментной плиты?

Выбор типа и размера поддерживающего каркаса зависит от толщины плиты, диаметра арматуры и требований к защитному слою.

По толщине плиты

По высоте фиксатора «Лесенка»

Высота фиксатора подбирается в соответствии с расчётной высотой межсеточного пространства.

По шагу армирования (для «Змейки»)

Расчёт шага установки поддерживающих каркасов

При расчёте шага установки каркасов должно выполняться одно ключевое условие: верхняя арматура не должна прогибаться под весом человека и под массой льющегося бетона.

Шаг установки напрямую связан с:

• диаметром стержней арматуры верхней сетки;

• весом верхней арматурной сетки;

• расчётными нагрузками при хождении рабочих по каркасу во время заливки.

Рекомендуемый шаг установки фиксаторов «Лесенка» — 1,0–1,5 метра в зависимости от нагрузки. Для «Змейки» шаг рассчитывается исходя из шага армирования (см. таблицу выше).

Для точного расчёта с учётом конкретных условий армирования рекомендуется обращаться к специалистам.

Распространённые ошибки при армировании фундаментной плиты

1. Экономия на поддерживающих каркасах — попытки сэкономить приводят к тому, что трещины могут возникнуть в любом месте.

2. Использование самодельных каркасов — они часто дают перепады высот, что приводит к неровному армированию и перерасходу бетона при выравнивании плиты.

3. Неправильный расчёт шага — слишком редкая установка каркасов приводит к прогибу верхней сетки под весом бетона.

4. Игнорирование защитного слоя — минимальный защитный слой бетона над арматурой должен составлять не менее 3 см.

Изготовление по чертежам заказчика

Компания «Инвест Сталь» предлагает не только типовые позиции, но и изготовление поддерживающих каркасов по индивидуальным чертежам:

• нестандартные шаги и высоты фиксаторов;

• адаптация под конкретные проектные решения;

• изготовление гибких связей для утеплённых панелей и облицовочной кладки;

• производство штырей для крепления теплоизоляционных матов.

Заключение

Поддерживающий каркас для фундаментной плиты — это не просто вспомогательный элемент, а критически важный компонент монолитного строительства. Он обеспечивает:

• точное проектное положение арматуры;

• надёжный защитный слой бетона;

• равномерное распределение нагрузки;

• долговечность и безопасность фундамента;

• существенную экономию времени и средств по сравнению с устаревшими «лягушками».

Современные каркасы «Змейка» и «Лесенка» от компании «Инвест Сталь» — это надёжное, экономичное и технологичное решение для двухслойного армирования фундаментных плит любого типа.
