Резервуары с нефтью, сжиженным природным газом (СПГ) или химикатами - главная мишень для атак дронов. Эффективная пассивная защита не только предотвращает повреждение ёмкостей, но и исключает экологические катастрофы и техногенные аварии.
По данным Минэнерго, в 2023 году 65% инцидентов на нефтегазовых объектах были связаны с использованием беспилотников. В ответ на эту угрозу Минстрой России ввёл в действие СП 542.1325800.2024 - свод правил, устанавливающий требования к проектированию защитных ограждающих конструкций (ЗОК) от БПЛА.
В этой статье разберем, как правильно спроектировать защиту для резервуаров в соответствии с актуальными нормами.
Требуется проектирование и изготовление защиты от БПЛА для вашего объекта? Пришлите ваш запрос для обсуждения - info@investsteel.ru
1. С чего начинается проектирование защиты резервуаров
Проектирование начинается с анализа угроз и технических характеристик объекта. Чтобы рассчитать конструкцию, нужны следующие исходные данные:
Чертежи резервуара - диаметр, высота, толщина стенки, материал. Без этого невозможно рассчитать распределение нагрузки от удара.
Уровень защиты по СП 542:
3-й уровень - для резервуаров с нефтью и нефтепродуктами (защита от дронов массой до 50 кг).
4-й уровень - для резервуаров со СПГ и химическими веществами (дополнительная защита от осколков).
Тип угрозы - коммерческие дроны (например, DJI M300) или военные (например, Shahed).
Поражающие факторы - масса взрывчатого вещества (от 1 до 50 кг), скорость атаки (до 150 км/ч), опасность вторичного взрыва паровоздушной смеси.
Требования к доступу - нужно ли оставить зоны для обслуживания резервуара.
⚠️Важное уточнение:
Мы не проектируем саму защиту (не рассчитываем конструктивную схему и не подбираем сечения несущих элементов под динамические нагрузки). Наша специализация —разработка раздела КМД (конструкции металлические деталировочные) и изготовление самих металлоконструкций по готовому проекту заказчика.
🔗 Подробнее о том, как мы проектируем КМД и производим каркасы для защиты от БПЛА, читайте на странице: Проектирование КМД металлоконструкций для защиты от БПЛА.
2. Как работает защита резервуаров: конструкция и принцип действия
Пассивная защита резервуара от БПЛА - это многослойная система, работающая без электричества и активного перехвата. Конструкция включает:
Внешний слой - стальная сетка (обычно из троса диаметром 6 мм с ячейкой 10×10 см) для первичного гашения удара и подрыва боевой части.
Средний слой - амортизирующие подвесы (пружинные хомуты), снижающие вибрацию при ударе. Это особенно важно для резервуаров под давлением.
Внутренний слой - мелкоячеистая сетка (2×2 см) для блокировки осколков.
Сетка из троса 6 мм с ячейкой 10×10 см распределяет энергию удара, предотвращая пробой стенки резервуара. Например, на месторождении в ХМАО такая система остановила Shahed-136 с зарядом 3 кг взрывчатки без повреждения ёмкости и утечки СПГ.
Для резервуара диаметром 30 м и высотой 20 м обычно используют 8 радиальных опор из двутавра №30, рассчитанных на ветровую нагрузку 250 кг/м². Сетка крепится на пружинных хомутах, которые при ударе срабатывают, отводя энергию в каркас.
3. Особенности защиты резервуаров разных типов
Требования к защите зависят от типа резервуара и хранимого продукта:
Тип резервуара | Уровень защиты | Рекомендуемая конструкция | Расчётный срок монтажа |
|---|---|---|---|
Нефтяные ёмкости | 3-й уровень | Радиальные каркасы + сетка из прутка 5 мм | 14–18 дней |
СПГ-резервуары | 4-й уровень | Двойные сетки + противоосколочные стенки | 21–25 дней |
Химические ёмкости | 4-й уровень | Каркас из нержавеющей стали + антикоррозийное покрытие | 18–22 дня |
Для химических емкостей особенно важно использовать нержавеющую сталь или усиленное антикоррозийное покрытие, так как агрессивная среда быстро разрушает обычный металл.
4. Сравнение методов защиты резервуаров
На практике применяются три основных подхода к защите резервуаров от БПЛА:
Метод защиты | Эффективность против взрывчатого вещества | Срок установки |
|---|---|---|
Стандартные строительные леса | Низкая (только для дронов до 5 кг) | 14–21 день |
Радиальные каркасы с сеткой | Высокая (до 50 кг взрывчатого вещества) | 14–25 дней |
Комплексная защита (с активными средствами РЭБ) | Максимальная | 30+ дней |
Радиальные каркасы с сеткой предлагают оптимальное соотношение эффективности, сроков установки и стоимости. Комплексная защита с активными средствами радиоэлектронной борьбы даёт максимальную защиту, но требует больше времени на монтаж и интеграцию.
5. Почему не стоит экономить на расчетах
Ошибки на этапе проектирования могут привести к тому, что конструкция не выдержит реальную атаку. По данным из практики, 40% проектов требуют усиления каркаса из-за ошибок в расчёте радиального распределения нагрузки. Поэтому мы проверяем все параметры на этапе проектирования, используя конечно-элементный анализ (FEM) в программных комплексах типа ANSYS.
Недопустимо просто «усилить» стандартные строительные леса - требуется полноценный расчёт на динамическую ударную нагрузку с учётом массы, скорости дрона и возможного подрыва боевой части.

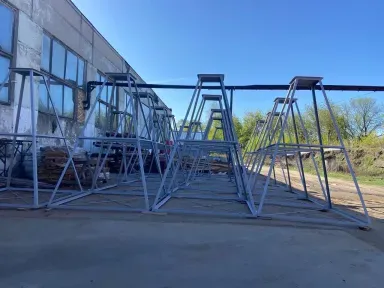

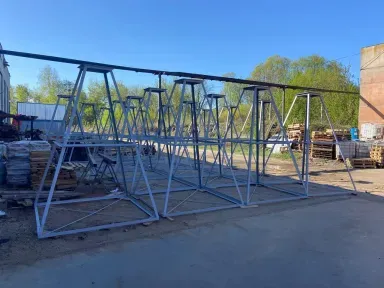

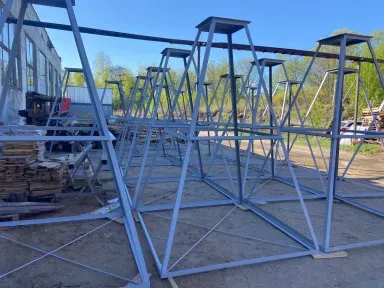

📌 Металлоконструкции для защиты резервуаров от БПЛА (радиальные каркасы, сетчатые панели, узлы крепления и противоосколочные элементы) изготавливаются по КМд, разработанной на основе СП 542.1325800.2024. Подробнее о производстве - на странице «Защита от БПЛА».
