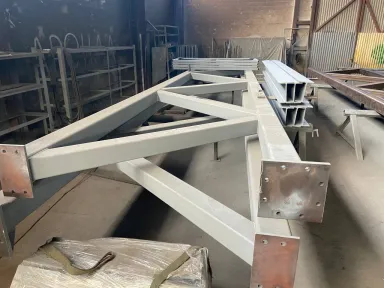

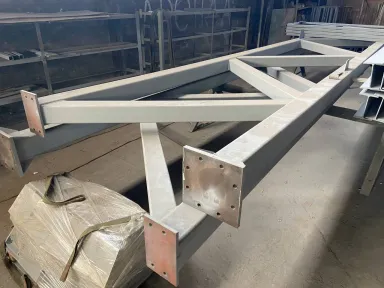

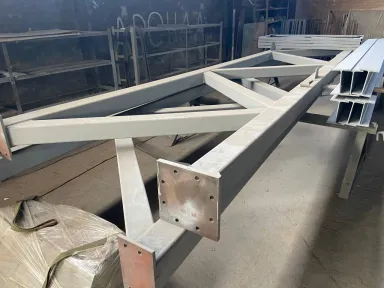

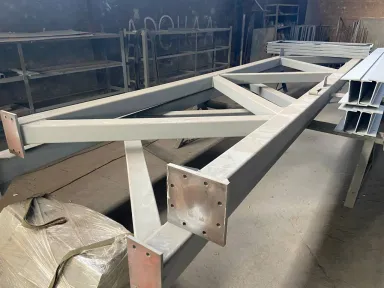

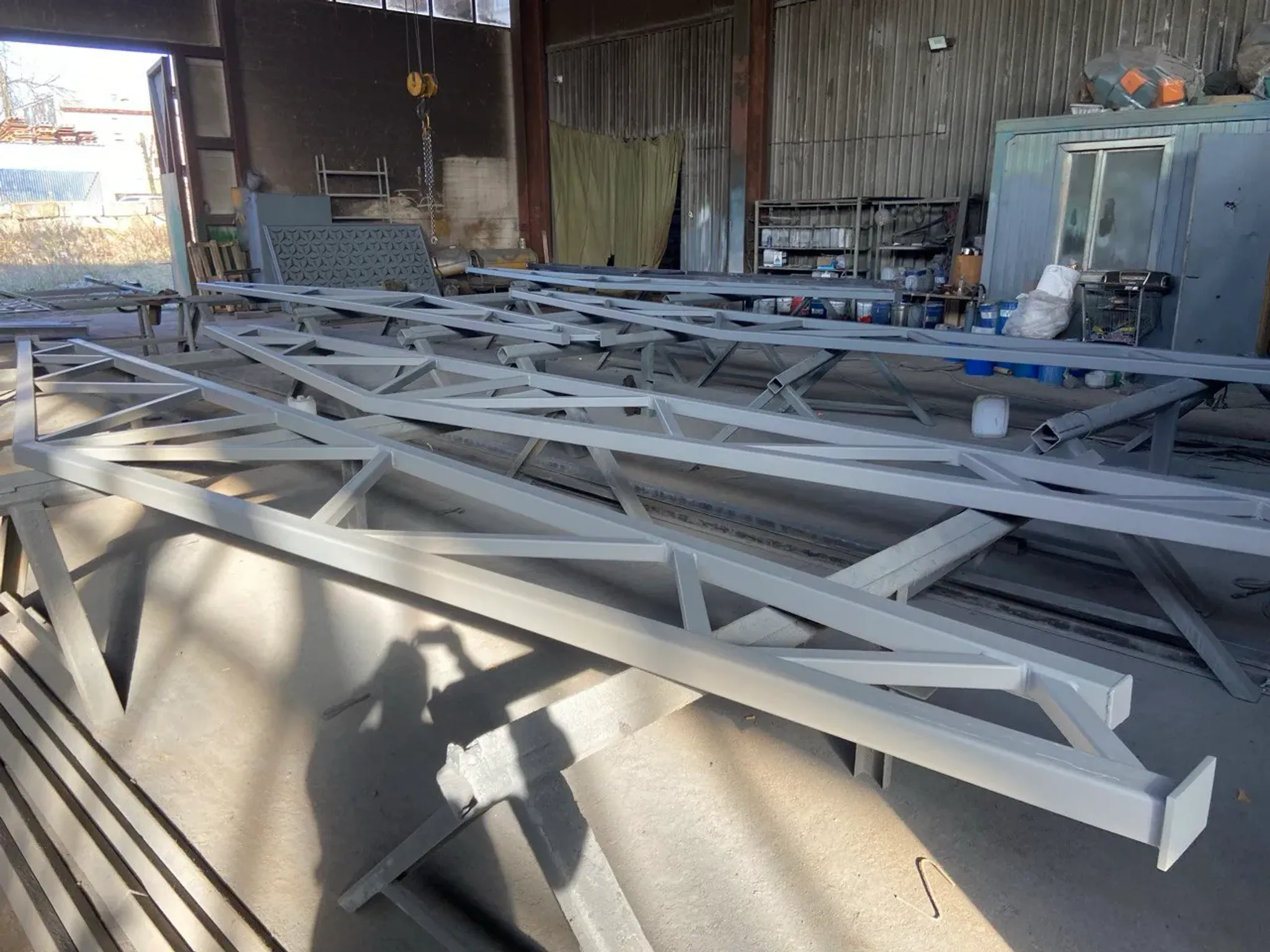

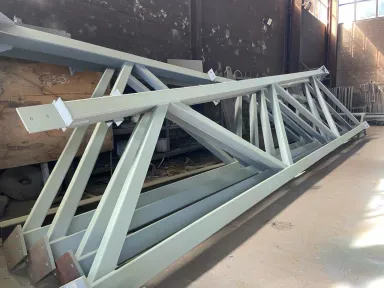

Стальные фермы — это основа каркасов для зданий с большими пролетами. В отличие от сплошных балок, решетчатая конструкция позволяет снизить металлоемкость на 20–40%, уменьшить нагрузку на фундамент и ускорить монтаж на объекте.
Мы производим металлические фермы под конкретные задачи подрядчика: от типовых навесов до сложных пространственных конструкций для промышленных цехов и логистических хабов.
Назначение и объекты применения
Главная задача фермы — эффективно передать нагрузки от кровли и перекрытий на колонны, минуя внутренние опоры. Это критически важно для объектов, где каждый квадратный метр должен работать:
Промышленность: производственные цеха, котельные, очистные сооружения.
Логистика и склад: терминалы, распределительные центры, ангары.
Коммерция и спорт: торговые моллы, выставочные павильоны, ледовые арены, бассейны.
Инфраструктура: большепролетные навесы, галереи, пешеходные мосты.
Типы ферм: как выбрать оптимальную схему
Выбор статической схемы и сечения (влияет) на итоговую смету. Мы проектируем конструкции, исходя из ветровых и снеговых районов, а также требований к архитектуре.
Тип конструкции | Особенности и применение |
|---|---|
Плоские фермы | Работают в одной плоскости. Идеальны для типовых скатных и плоских кровель, эстакад. Экономичны в производстве. |
Пространственные (объемные) | Трубчатые или четырехгранные конструкции. Высокая жесткость на кручение. Применяются в большепролетных зданиях, башнях, сложных архитектурных формах. |
Стропильные и подстропильные | Несущий каркас крыши. Воспринимают вес кровельного пирога, снега, оборудования (вентиляции, кран-балок). |
Из профильной трубы | Легкие, эстетичные, удобные для сопряжения узлов. Оптимальны для навесов, козырьков, малых и средних пролетов. |
Из двутавра и уголка | Классические решения для тяжелых промышленных нагрузок и мостовых кранов. |
Анатомия фермы и требования к качеству
Надежность каркаса зависит от качества узлов и геометрии. Конструкция состоит из:
Верхнего пояса (работает на сжатие, формирует уклон кровли).
Нижнего пояса (работает на растяжение).
Решетки (стойки и раскосы, распределяют узловые нагрузки).
Фасонных узлов (места сопряжения стержней).
Наш стандарт: все сварные швы соответствуют СП 70.13330, контроль геометрии выполняется на поверочных стендах, а узлы проектируются с учетом минимизации концентраторов напряжений.
Преимущества работы с профильным производителем
Сотрудничество со специализированным заводом, а не с «гаражным» цехом, дает строительной компании три главные выгоды:
Оптимизация сметы. Инженеры пересчитывают узлы, убирая лишний металл без потери прочности (оптимизация металлоемкости).
Скорость монтажа. Детали поставляются с точной маркировкой по осям и отправительными схемами. Сборка на объекте идет как конструктор.
Предсказуемость. Наличие собственного КБ и станков с ЧПУ исключает срыв сроков из-за человеческого фактора.
Этапы производства и контроля
Инжиниринг. Расчет в SCAD/LIRA, разработка КМ и КМД, создание BIM-модели (по запросу).
Раскрой. Автоматизированная резка на станках плазменной/лазерной резки для минимизации отходов.
Сборка и сварка. Использование сварочных позиционеров для идеальной геометрии.
ОТК. Ультразвуковой контроль сварных швов (УЗК), проверка геометрии.
Антикоррозийная защита. Дробеструйная очистка, грунтовка или окрашивание по схеме заказчика (до 120 мкм).
Отгрузка. Комплектация по маркам, отправка с монтажными схемами.
Факторы стоимости: из чего складывается цена
Чтобы получить точную смету, нам нужны исходные данные. На цену влияют:
Геометрия: длина пролета и высота фермы (оптимальное соотношение высоты к пролету — 1/5...1/8).
Металлоемкость: общий тоннаж конструкции (чем больше объем, тем ниже цена за тонну).
Марка стали: Ст3сп, 09Г2С (для низких температур) или S345/S390.
Сложность узлов: наличие гнутых элементов, фрезерованных фасок, высокопрочных болтов.
Покрытие: грунт, эмаль, горячее цинкование или огнезащита.
Как заказать изготовление ферм
Запрос. Вы предоставляете чертежи АР/КМ или ТЗ (пролеты, нагрузки, район строительства).
ТЭО. Мы предлагаем 2-3 варианта оптимизации (например, замена двутавра на профильную трубу) и даем расчет стоимости.
Договор. Согласование сроков, графика отгрузок и спецификаций.
КМД. Разработка и согласование рабочих чертежей для производства.
Производство и поставка. Изготовление, контроль качества, доставка на объект.
