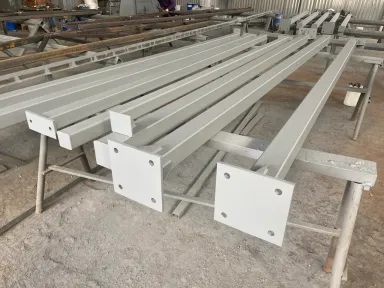

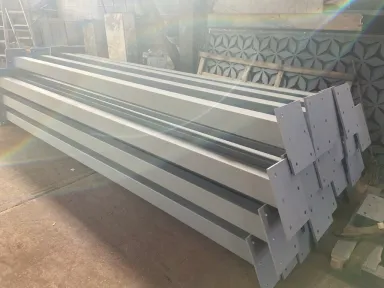

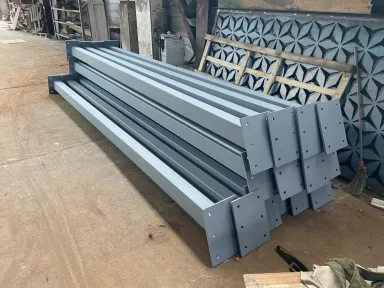

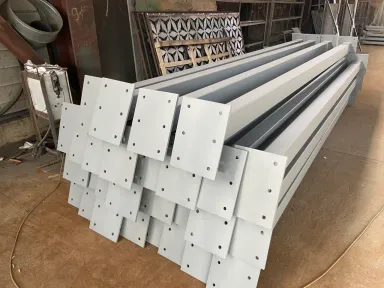

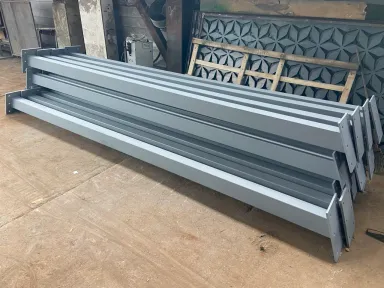

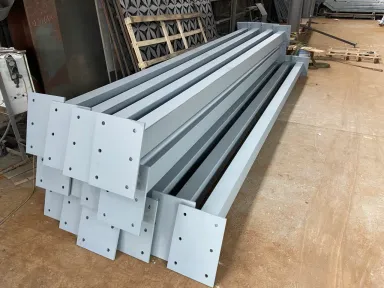

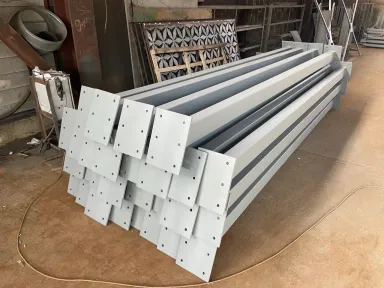

Элементы арки из металла - это комплект изогнутых и прямолинейных деталей, из которых собирается арочная конструкция: каркас здания, перекрытие или декоративный объект. В состав элементов входят сегменты арок, пояса, ребра, связи и узловые детали, работающие совместно на восприятие изгиба и сжатия.
От точности геометрии и качества изготовления этих элементов зависит надежность, жесткость и долговечность всей арочной системы. Изготовление элементов арок на заказ позволяет реализовывать конструкции различной формы: цилиндрические, стрельчатые, лучковые, волнистые и другие варианты.
Использование стальных профилей и листового металла дает возможность перекрывать большие пролеты (до 60-70 м и более), создавать выразительные архитектурные решения и оптимизировать расход материала. Это делает металлические арочные элементы востребованными в промышленном, гражданском и малоэтажном строительстве.
Изготавливаем металлоконструкции любой сложности подробнее на странице - Металлоконструкции
Где применяются металлические элементы арок
Металлические элементы арок используются в покрытии и каркасах зданий и сооружений различного назначения:
Каркасы арочных ангаров, складов и производственных зданий.
Навесы, козырьки, входные группы и галереи.
Спортивные, выставочные и торговые сооружения с арочными перекрытиями.
Малые архитектурные формы: беседки, декоративные арки, садовые конструкции.
Арочные элементы в составе сложных купольных и оболочечных систем.
Арочная схема эффективно перераспределяет нагрузки и позволяет уменьшить количество внутренних опор, что дает более свободные планировки и удобство использования внутреннего пространства. Металлическая арка может служить основой для обшивки листовыми материалами, остекления или комбинированных покрытий.
Основные типы элементов арки
Конструкция арки может включать сплошные изогнутые балки, составные сегменты, ферменные элементы и вспомогательные связи. Выбор схемы зависит от требуемой жесткости, массы конструкции и особенностей эксплуатации.
Тип элемента арки | Назначение и особенности |
|---|---|
Изогнутые балки и сегменты | Основные несущие дугообразные элементы, задающие форму и воспринимающие основную нагрузку. Применяются для небольших пролетов и декоративных решений. |
Фермовые арочные элементы | Сварные фермы по криволинейной схеме для больших пролетов и облегчения конструкции. Состоят из верхнего и нижнего поясов, соединенных решеткой из стоек и раскосов. |
Продольные и поперечные связи | Объединяют арочные элементы в пространственный каркас, повышают устойчивость и жесткость. |
Опорные узлы и башмаки | Элементы опирания арок на колонны или фундаменты, передают распор и вертикальные нагрузки. |
Отдельное значение имеют опорные части и узлы соединения полуарок, которые должны надежно передавать распор и вертикальные нагрузки. Для облегчения транспортировки и сборки арки часто собирают из нескольких типоэлементов: нижних поясов, верхних сегментов, раскосов и связей.
Материалы и сечения для арочных элементов
Для изготовления элементов арок используются конструкционные стали с хорошей свариваемостью и стабильными механическими характеристиками. Основные марки стали: С245, С345, а также нержавеющие сплавы при необходимости.
Тип профиля | Особенности применения |
|---|---|
Горячекатаные профили (двутавры, швеллеры, уголки) | Для несущих арок и элементов повышенной прочности. |
Профильные трубы (круглого, квадратного, прямоугольного сечения) | Для легких и архитектурно выразительных арочных каркасов. Особенно популярны при изготовлении ангаров и легких покрытий. |
Сварные коробчатые профили | Для элементов с высокими требованиями к жесткости. |
Складчатые (ломаные) арочные элементы из прямолинейных сегментов | Для экономии металла и упрощения производства. |
Для наружных конструкций, эксплуатируемых в сложных климатических условиях, важно предусмотреть надежную защиту от коррозии: грунтовка, окраска (в т.ч. порошковая) или цинкование. Порошковое покрытие обеспечивает защиту до 15 лет в условиях агрессивной среды.
Технология изготовления: этапы производства
Процесс изготовления начинается с проектирования и заканчивается отгрузкой готовых элементов на объект.
Этап | Описание |
|---|---|
1. Консультация и согласование | Обсуждаются параметры: длина, форма, нагрузка, материал. |
2. Проектирование и расчет | Определяется схема арки (бесшарнирная, двухшарнирная, трехшарнирная), геометрия пролета и подъем, сечения элементов и узлы. Создается 3D-модель и комплект рабочих чертежей. Проверяется статическая устойчивость. |
3. Подготовка заготовок | Раскрой листа или профиля (лазерная резка, резка на станках с ЧПУ), маркировка сегментов по проекту. |
4. Формирование криволинейных элементов | Гибка или вальцовка на станках с ЧПУ с контролем радиуса и геометрии. |
5. Сборка и сварка | Высокопроизводительная автоматическая сварка, сборка узлов. Особые требования к сварным швам. |
6. Механическая обработка | Обработка контактных поверхностей, сверление отверстий при необходимости. |
7. Контроль качества | Контроль геометрии, качества швов (включая неразрушающий контроль) и соответствия чертежам. |
8. Антикоррозионная обработка | Грунтовка, окраска (порошковое покрытие) или цинкование. |
9. Маркировка, комплектация и отгрузка | Элементы маркируются и комплектуются по осям и пролетам для упрощения сборки. |
Преимущества металлических элементов арки
Металлические элементы арки обладают рядом ключевых преимуществ перед другими конструктивными решениями:
Возможность перекрытия больших пролетов (до 60–70 м и более) при умеренном расходе стали.
Высокая жесткость и устойчивость арочных каркасов к ветровым и снеговым нагрузкам.
Эффективное перераспределение нагрузок: арочная схема снижает изгибающие моменты по сравнению с прямолинейными балками.
Индустриальное производство с серийным выпуском типовых элементов, что уменьшает сроки производства и упрощает логистику.
Гибкость по форме: от простых арок до сложных криволинейных решений.
Совместимость с различными типами ограждающих конструкций (металл, панели, стекло и др.).
Легкость монтажа: элементы готовы к установке, минимальные затраты времени на сборке.
Долговечность: гарантия на продукцию до 5 лет при правильной эксплуатации, антикоррозионная защита до 15 лет.
Факторы, влияющие на стоимость изготовления
Стоимость изготовления элементов арки определяется комплексом факторов:
Фактор | Влияние на стоимость |
|---|---|
Пролет, высота подъема и радиус | Чем больше пролет и выше нагрузки, тем массивнее сечения и выше расход металла. |
Тип схемы (сплошная, ферменная, складчатая) | Ферменные и складчатые схемы могут быть более экономичными по металлу, но требуют большего объема сварочных работ. |
Тип сечений и марка стали | Использование легированных и нержавеющих сталей увеличивает стоимость. |
Сложность узлов, количество типоразмеров | Нестандартные детали и сложные узловые соединения требуют дополнительных трудозатрат. |
Технологические факторы | Объем раскроя, необходимость вальцовки или сложной гибки, объем сварочных работ. |
Требования к контролю качества | Неразрушающий контроль швов и повышенные требования к точности увеличивают стоимость. |
Защитные покрытия | Цинкование и порошковая окраска дороже грунтовки. |
Объем партии и серийность | При серийном производстве типовых элементов стоимость снижается за счет оптимизации раскроя и настройки оборудования. |
Как заказать изготовление элементов арки
Чтобы заказать изготовление элементов арки из металла, следуйте этому алгоритму:
Подготовьте техническое задание или комплект чертежей с указанием пролета, схемы арки, нагрузок, сечений и материалов.
Передайте данные для расчета - специалисты выполнят проверочный расчет, подберут сечения и сформируют спецификацию элементов.
Согласуйте материалы, объемы, сроки и требования к контролю и покрытиям.
Запустите изготовление элементов арки и при необходимости организуйте приемку партии.
Получите комплект металлических элементов арки, готовых к сборке в конструкцию перекрытия или каркаса.
При необходимости специалисты могут предложить варианты оптимизации сечений и конструктивных решений. Готовые детали проходят контроль качества, маркируются и комплектуются по осям и пролетам, что упрощает дальнейшую сборку каркаса.
Дополнительные технические сведения
Статические схемы арок:
Бесшарнирные - пяты жестко сопрягаются с опорами.
Двухшарнирные - опираются на опорные шарниры цилиндрической формы.
Трехшарнирные - имеют дополнительный промежуточный шарнир.
Типы решеток арочных ферм: треугольная, перекрестная, ромбическая, шпренгельная, с раскосами, со стойками.
Соединения элементов: болтовые (для сборно-разборных конструкций) или сварные (для стальных каркасов с дополнительной жесткостью).
