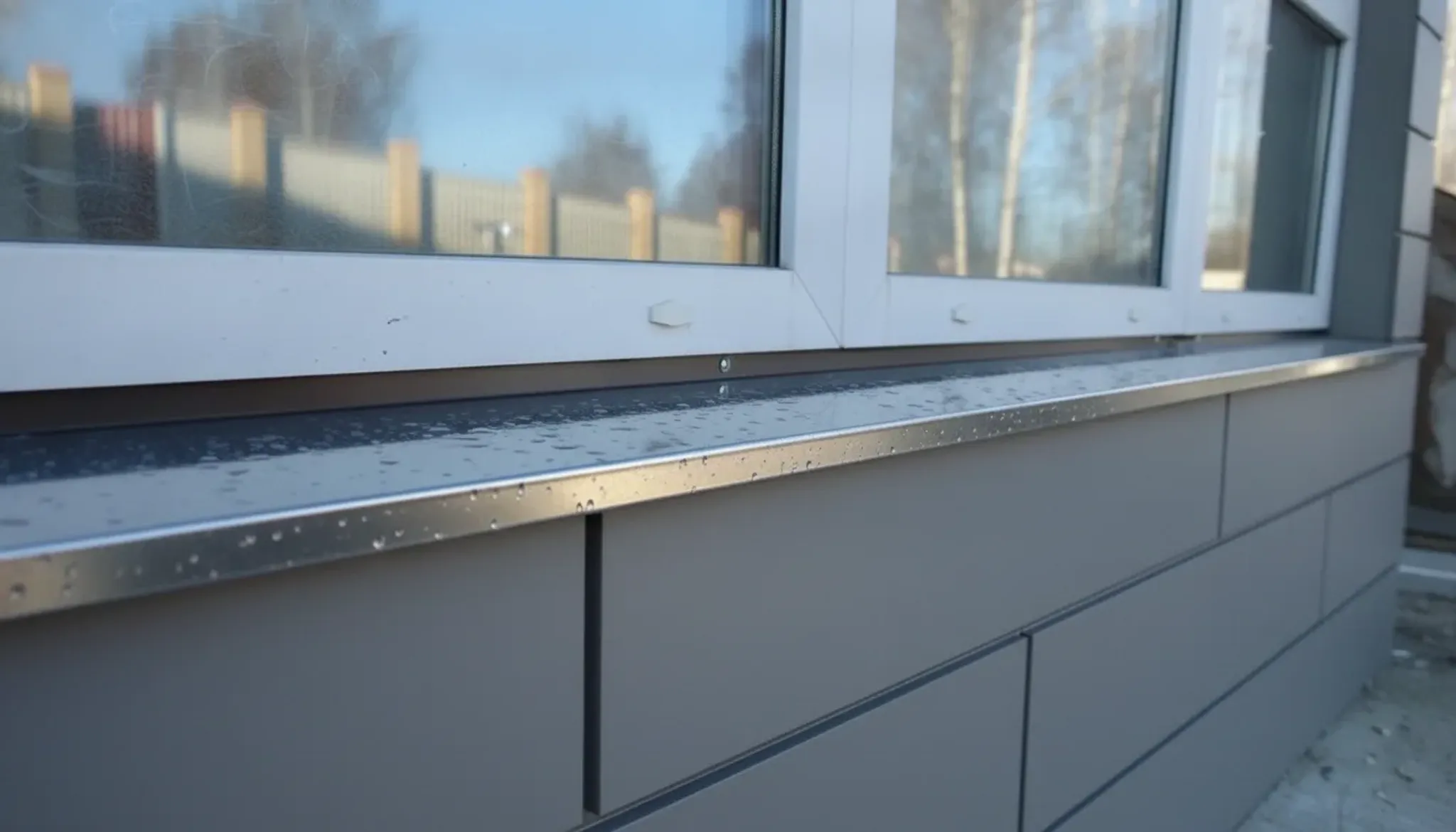

Мы изготавливаем металлические отливы - конструктивный элемент фасадной системы, отводящий осадки от узлов примыкания оконных блоков, цоколей и парапетов. Геометрия профиля и точность гибки напрямую влияют на герметичность стыков и срок службы монтажного шва. Производство отливов требует соблюдения технологических допусков, иначе даже минимальная ошибка в угле гиба приводит к застою воды и ускоренной коррозии.

---

Технические параметры производства

Качество готового отлива определяется тремя ключевыми факторами: характеристиками исходного металла, точностью формовки и типом защитного покрытия. Каждый параметр влияет на конечный срок службы изделия и его способность противостоять атмосферным нагрузкам. Ниже приведены основные технические характеристики, используемые при производстве.

Базовый материал

• Сталь: холоднокатаная оцинкованная (ГОСТ 14918-80)

• Толщина листа: 0,45 мм (оптимально для жесткости без избыточного веса)

• Цинковое покрытие: 140-275 г/м² (класс 1-2 по ГОСТ)

• Предел прочности: 270-490 МПа

Геометрия профиля и допуски

Формула размеров отлива описывает сечение:

Толщина × Загиб_стена × Полка × Подгиб × Капельник

Пример из каталога:
0,45×20×217×20×15мм расшифровывается как:

• Толщина металла: 0,45 мм

• Загиб на стену: 20 мм (контактная поверхность)

• Ширина полки: 217 мм (основная рабочая поверхность)

• Подгиб: 20 мм (усиление края)

• Капельник: 15 мм (отсекатель воды)

Посмотреть и подобрать отливы можете 👉 в нашем кателоге.

Точность гибки:

• Допуск по углу: ±1°

• Допуск по линейным размерам: ±2 мм на погонный метр

• Прямолинейность профиля: ≤1 мм/м

Длины изделий

Изготавливаются мерные длины от 1,27 до 3,0 метров. Шаг размеров:

• Короткие: 1,27; 1,30; 1,635 м

• Средние: 1,73; 1,75; 2,005; 2,034; 2,1 м

• Длинные: 2,32; 2,55; 2,69 м

Стандартная длина — 2,0 метра (оптимальна для транспортировки и монтажа).

---

Конфигурации профилей

Выбор геометрии профиля зависит от архитектурных особенностей объекта, угла наклона поверхности и требуемой эффективности отвода воды. Различные конфигурации решают разные задачи: от простого отвода осадков до защиты от капиллярного подсоса влаги.

Прямой отлив (П-образный)

Классическая конфигурация для горизонтальных поверхностей. Формула гиба:

[Загиб] → [Полка] → [Подгиб] → [Капельник]

Применение: оконные проемы, балконы, парапеты с минимальным уклоном.

Z-образный отлив

Профиль с обратным загибом капельника:

[Загиб] → [Полка] → [Обратный загиб] → [Капельник]

Обратный загиб создает эффект "каплерыва" — вода не поднимается по нижней кромке за счет капиллярных сил. Эффективность: отвод влаги на 15-20% лучше прямой конфигурации при углах уклона >5°.

Угловые и радиусные элементы

• Внутренние углы: сварка встык или гибка с вырезом

• Наружные углы: гибка под 90°/135° с усилением

• Радиусные: гибка по шаблону для скругленных фасадов

---

Покрытия и защитные слои

Защита металла от коррозии — ключевой фактор долговечности отлива. Многослойная структура покрытия обеспечивает барьерную и катодную защиту, предотвращая контакт стали с агрессивной средой. Выбор типа покрытия зависит от условий эксплуатации и требуемого срока службы.

Оцинковка (базовая защита)

Цинковое покрытие обеспечивает катодную защиту стали. Механизм:

1. Цинк корродирует первым (менее благородный металл)

2. Образует защитный слой оксидов (ZnO, ZnCO₃)

3. Предотвращает контакт стали с агрессивной средой

Срок службы оцинкованного отлива без дополнительного покрытия: 10-15 лет в условиях городской среды.

Полимерное покрытие (RAL)

Наносится поверх цинка методом порошковой окраски или жидкой покраски:

Структура покрытия:

Сталь → Цинк (140-275 г/м²) → Хроматный слой → Грунт (5-7 мкм) → Полимер (25-35 мкм) → Защитный лак

Типы полимеров:

• Полиэстер (PE): толщина 25 мкм, температура эксплуатации до +80°C

• Матовый полиэстер (MPE): толщина 35 мкм, устойчивость к УФ

• Пластизол (PVC): толщина 200 мкм, высокая механическая прочность

• Пурал (PUR): толщина 50 мкм, химическая стойкость

Цветостойкость:

• Полиэстер: выцветание ≤10% за 10 лет

• Пурал: выцветание ≤5% за 15 лет

Палитра RAL — популярные цвета для отливов

---

Процесс производства (технологическая карта)

Изготовление отлива проходит шесть последовательных этапов, каждый из которых контролируется на соответствие техническим допускам. Нарушение технологии на любом из этапов приводит к браку: от неправильной геометрии до отслаивания покрытия. Ниже описана полная технологическая цепочка от раскроя до финального контроля.

Этап 1: Раскрой металла

• Оборудование: гильотинные ножницы или плазменная резка

• Точность реза: ±1 мм

• Кромка: без заусенцев (зачистка обязательна)

Этап 2: Гибка профиля

• Оборудование: листогибочный пресс с ЧПУ

• Количество гиба: 3-5 операций на изделие

• Усилие пресса: 40-100 тонн (в зависимости от толщины и длины)

• Контроль: угломер с точностью ±0,5°

Этап 3: Подготовка к покраске (если требуется)

• Обезжиривание: щелочной раствор pH 10-12

• Фосфатирование: создание конверсионного слоя

• Сушка: +120°C, 15 минут

Этап 4: Нанесение покрытия

• Метод: электростатическое напыление порошка

• Толщина слоя: 60-80 мкм (до оплавления)

• Цвет: подбор по RAL-каталогу с точностью ΔE ≤2

Этап 5: Полимеризация

• Температура: +180-200°C

• Время: 15-20 минут

• Результат: образование сшитого полимерного слоя

Этап 6: Контроль качества

• Адгезия покрытия: метод решетчатого надреза (класс 0-1 по ISO 2409)

• Толщина покрытия: магнитный толщиномер (±2 мкм)

• Внешний вид: отсутствие потеков, непрокрасов, включений

---

Расчет стоимости изготовления

Формирование цены на изготовление отливов зависит от нескольких переменных: площади раскроя металла, типа защитного покрытия, сложности геометрии и объема партии. Понимание структуры ценообразования позволяет оптимизировать бюджет проекта без потери качества.

Факторы ценообразования

Базовая стоимость (оцинковка без покраски):

• Определяется площадью листа (длина × ширина развертки)

• Ширина развертки = сумма всех полок и загибов

• Пример для 0,45×20×217×20×15мм: развертка ≈ 272 мм

Наценки:

• Полимерное покрытие: +30-50% к базовой стоимости

• Нестандартная конфигурация: +20-40% (сложная гибка)

• Малый объем (<50 п.м.): +15% (организационные расходы)

• Срочность (<24 часа): +50%

Примеры расчета

Пример 1: Стандартный оконный отлив

• Размер: 0,45×20×150×20×15мм, длина 2,0 м

• Материал: оцинковка без покраски

• Площадь листа: 2,0 м × 0,205 м = 0,41 м²

• Вес: ~2,9 кг (сталь 0,45мм = 3,53 кг/м²)

Пример 2: Отлив с полимерным покрытием

• Размер: 0,45×20×200×20×15мм, длина 2,0 м

• Материал: оцинковка + RAL 7024

• Площадь листа: 2,0 м × 0,255 м = 0,51 м²

• Вес: ~3,6 кг

---

Монтаж и эксплуатация

Правильная установка отлива не менее важна, чем качество самого изделия. Ошибки монтажа сводят на нет все преимущества качественного металла и покрытия, приводя к протечкам, коррозии и разрушению фасадной отделки. Ниже приведены ключевые требования к установке и типичные ошибки, которых следует избегать.

Требования к установке

Уклон отлива:

• Минимальный: 10° (176 мм/м)

• Оптимальный: 15-20° (268-364 мм/м)

• Критический: <5° — риск застоя воды

Крепление:

• Шаг крепежа: 200-300 мм

• Тип крепежа: саморезы с пресс-шайбой или заклепки

• Герметизация стыков: силиконовый герметик (нейтральный, не кислотный)

Температурные зазоры:

• Линейное расширение стали: 0,012 мм/м·°C

• Для отлива 2,0 м при ΔT=50°C: расширение = 1,2 мм

• Зазор между отливами: 2-3 мм

Типичные ошибки монтажа

1. Отсутствие уклона — застой воды, ускоренная коррозия

2. Жесткое крепление без зазоров — деформация при нагреве

3. Кислотный герметик — разрушение цинкового покрытия

4. Контакт с алюминием/медью — гальваническая коррозия

5. Повреждение покрытия при монтаже — локальная коррозия

---

Технические вопросы про отливы

Ответы на наиболее частые вопросы о производстве, монтаже и эксплуатации металлических отливов. Если не нашли нужный ответ — свяжитесь с техническим отделом для консультации по конкретному проекту.

Какая толщина металла оптимальна для отливов?
Для оконных отливов: 0,45-0,55 мм (баланс жесткости и веса). Для цокольных: 0,7-1,0 мм (повышенные механические нагрузки). Толщина менее 0,4 мм приводит к прогибам и дребезжанию при ветре.

Почему цинковое покрытие необходимо?
Цинк обеспечивает катодную защиту: при повреждении покрытия корродирует цинк, а не сталь. Без цинка отлив проржавеет за 2-3 года в условиях атмосферных воздействий.

Чем отличается полиэстер от пурала?
Полиэстер (PE): толщина 25 мкм, экономичный вариант, срок службы 10-15 лет. Пурал (PUR): толщина 50 мкм, повышенная химическая стойкость, срок службы 20-25 лет. Для отливов в агрессивной среде (промзоны, морское побережье) рекомендуется пурал.

Можно ли сваривать оцинкованные отливы?
Сварка возможна, но цинковое покрытие в зоне шва выгорает. Требуется повторная обработка: холодное цинкование или покраска цинкнаполненным составом. Альтернатива — механическое соединение (заклепки, болты).

Как рассчитать ширину полки отлива?
Ширина полки = расстояние от оконной рамы до края стены + 30-50 мм (свес). Минимальный свес: 30 мм (для отвода воды). Оптимальный: 50-70 мм (защита фасада от косого дождя).

Нужна ли гидроизоляция под отливом?
Обязательна. Под отливом укладывается гидроизоляционная мембрана или бутилкаучуковая лента. Задача: отвести воду, проникшую через монтажный шов, наружу поверх отлива.

Как защитить отливы при строительстве?
До завершения фасадных работ отливы закрываются защитной пленкой. Строительные растворы (цемент, штукатурка) вызывают щелочную коррозию цинка. Контакт с мокрым бетоном разрушает покрытие за несколько дней.

Можно ли красить отливы после установки?
Возможно, но требует подготовки: обезжиривание, шлифовка, грунт по металлу. Качество покраски в полевых условиях ниже заводской. Рекомендуется заказывать отливы с готовым покрытием.

---

Технические консультации и заказ

Для расчета стоимости изготовления отливов потребуется минимальный набор данных: чертеж или эскиз с размерами, тип покрытия, количество изделий и адрес объекта. Техническая поддержка по вопросам конфигурации, монтажа и совместимости материалов доступна по телефону и электронной почте.
