На этой странице - примеры надколонников, которые мы изготовили. Надколонник - это в строительстве усиленный узел, который устанавливается поверх колонны и принимает на себя нагрузку от стропильной фермы.

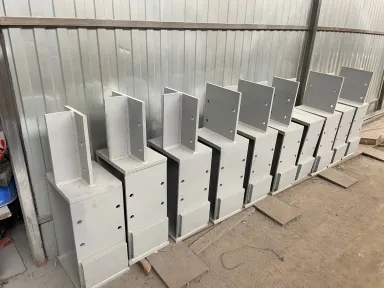

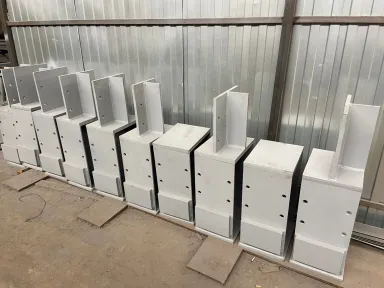

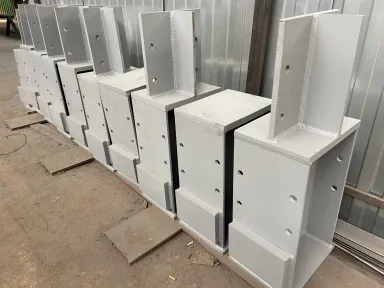

Ниже вы увидите наши фотографии, разберетесь в составе конструкции и поймете, как правильно поставить задачу на производство.

Надколонник - что это и зачем он нужен

В строительстве надколонник является переходным элементом между стропильной фермой и несущей колонной. Колонна, как правило, имеет двухветвевое сечение внизу: ветви соединены между собой решеткой из уголков, что дает жесткость при работе на сжатие и изгиб.

Но опереть ферму напрямую на разветвленный стержень неудобно и конструктивно ненадежно - для этого и нужен надколонник фермы.

Верхняя часть колонны, то есть сам надколонник, имеет сплошное двутавровое сечение. Это создает ровную и жесткую опорную площадку для фермы, а узел надколонника рассчитывается на конкретную нагрузку и геометрию конструкции.

Там, где используются железобетонные колонны, надколонники на ЖБ колонну решают ту же задачу: металлический оголовок дает надежную точку крепления стальным фермам.

Все перечисленные элементы - часть полного цикла нашего производства. Подробнее о том, что и из каких материалов мы делаем, читайте в разделе изготовление металлоизделий.

Из чего состоит надколонник

Это не просто кусок двутавра. Конструкция надколонника включает несколько ключевых элементов:

• Двутавровая стойка - основной несущий элемент, прокатный или сварной составной. Высота сечения подбирается по расчету: типовое значение от 300 до 900 мм, включая надколонник 450 мм - один из самых распространенных типоразмеров для пролетов 18-24 м.

• Опорные пластины (столики) - горизонтальные листовые заготовки, на которые опирается нижний пояс фермы. Выполняются из листа толщиной 16-25 мм, привариваются к полкам двутавра.

• Закладные пластины с отверстиями - используются для болтового крепления надколонника к нижней части колонны или к закладным деталям ЖБ колонны. Отверстия сверлятся на станке с ЧПУ строго по чертежу КМД.

• Уголки и ребра жесткости - привариваются к стенке двутавра в местах концентрации усилий, предотвращают потерю устойчивости стенки при передаче сосредоточенной нагрузки от фермы.

• Траверсы - двутавровые или листовые элементы, соединяющие надколонник с ветвями нижнего стержня колонны. Это переходный узел, без него соединение двух разных сечений невозможно.

• Монтажные столики или проушины - временные или постоянные детали для позиционирования и фиксации при монтаже.

Все заготовки собираются на стапеле, прихватываются и затем полностью завариваются полуавтоматом в среде CO₂.

Надколонник на металлическую колонну и на ЖБ колонну - в чем разница

Крепление надколонников к ЖБ колонне требует особой аккуратности при монтаже. Если закладные в бетоне смещены относительно проекта, приходится делать компенсирующие пластины или подрезать опорные элементы. Мы учитываем это еще на этапе изготовления - закладываем в чертеже допуски на выверку.

Нужен расчет надколонников для ферм?
Если у вас есть данные по пролету, шагу колонн и нагрузкам - наши менеджеры подберут сечение, подготовят чертежи КМД и назовут стоимость изготовления. Позвоните или напишите прямо сейчас:
+7 (495) 188-80-44 | info@investsteel.ru

Типоразмеры - ориентировочные данные

Внимание! Данные носят справочный характер. Точный расчет узла надколонника выполняется под конкретный проект.

Объекты применения

Надколонники для ферм применяются везде, где нужен большой пролет и надежная передача нагрузки:

• Производственные цехи и заводские корпуса с мостовыми кранами

• Складские комплексы, в том числе высотные

• Авиационные ангары

• Крытые спортивные сооружения

• Торговые и развлекательные центры

• Элеваторы и зернохранилища

Как мы делаем надколонники

1. Принимаем чертежи КМД в форматах DWG, DXF, PDF. Нет чертежей - разрабатываем сами по исходным данным

2. Производим раскрой двутавров и листовых заготовок на плазменном станке с ЧПУ. Сверлим отверстия в закладных пластинах по координатам чертежа

3. Собираем узел надколонника на стапеле: выставляем по разметке, прихватываем, проверяем геометрию

4. Полностью завариваем полуавтоматом в среде CO₂, зачищаем швы

5. Контролируем геометрические параметры и качество швов

6. Грунтуем и красим. По заданию заказчика - горячее цинкование или огнезащита

7. Маркируем по марке отправки, отгружаем по всей России

Ваши вопросы и наши ответы

Надколонник - это в строительстве что именно?
Надколонник - это верхняя часть колонны каркасного здания. Он имеет сплошное двутавровое сечение и служит опорой для стропильной фермы. В отличие от нижнего стержня колонны (двухветвевого), надколонник принимает сосредоточенную нагрузку и распределяет ее по сечению.

Чем отличается узел надколонника от просто оголовка колонны?
Оголовок колонны - более широкое понятие. Узел надколонника - это уже конкретное конструктивное решение с указанием сечения, болтовых групп, ребер жесткости и стыковочных элементов. Именно на основе этого узла выполняется расчет надколонников для ферм.

Какой типоразмер самый распространенный?
Для пролетов 18-24 метра очень часто заказывают надколонник 450 мм - по высоте двутавра. Он перекрывает широкий диапазон нагрузок и хорошо стыкуется со стандартными фермами этого класса.

Как выполняется крепление надколонников к колонне?
Крепление надколонников выполняется двумя способами: болтовым соединением через закладные пластины с отверстиями или монтажной сваркой по месту. Болтовой вариант удобнее при монтаже: позволяет выверить вертикаль перед окончательной фиксацией.

Можно ли заказать надколонники на ЖБ колонну?
Да. Надколонники на ЖБ колонну крепятся через анкерные болты к закладным деталям, замоноличенным в бетоне. Мы учитываем допуски на монтажные отклонения при проектировании опорных пластин.

Нужна ли мне отдельная организация для расчета?
Нет. Мы выполняем расчет надколонников для ферм своими силами. Достаточно передать нам нагрузки, пролет, шаг колонн и тип колонн - металл или ЖБ.
