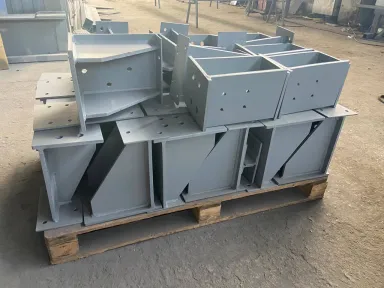

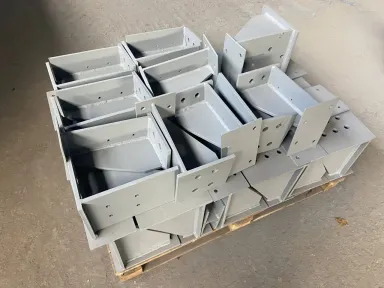

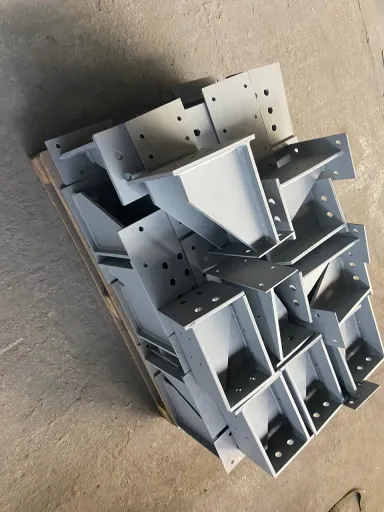

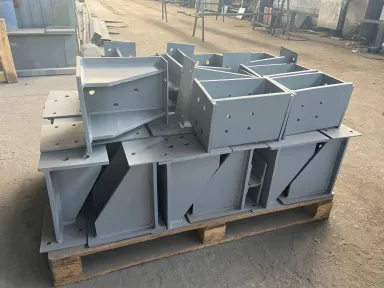

Опорный столик (сварной кронштейн) - это ответственный элемент стальных конструкций. Он представляет собой сварную деталь из листового или фасонного проката, которая крепится к несущей опоре (колонне, стене) и служит опорной площадкой для балок, ригелей, ферм или технологического оборудования.
По сути, это надежная «полка», которая принимает на себя нагрузку от вышележащих элементов и перераспределяет ее на колонну или фундамент. Ниже мы подробно разберем, где и как применяются такие изделия, из чего они состоят и на что обратить внимание при заказе.
Что такое опорный столик и где он применяется
Опорный столик - это не просто металлическая деталь, а ключевой узел, от которого напрямую зависит безопасность и устойчивость всей конструкции. Он работает как промежуточное звено между несущей опорой (колонной, стеной, фундаментом) и опираемым элементом (балкой, фермой, трубопроводом, оборудованием). Правильно рассчитанный и сваренный столик равномерно распределяет нагрузку и исключает местные деформации.
Основные области применения
В зависимости от типа объектов и решаемых задач, опорные столики используются в трех крупных сферах. В таблице ниже приведены конкретные примеры для каждой из них.
Сфера применения | Примеры конструкций и оборудования |
|---|---|
Строительство зданий и сооружений | Опирание стальных балок перекрытий на колонны, крепление ригелей и ферм к каркасу здания, узлы сопряжения в каркасных зданиях, ангарах и торговых центрах |
Промышленность и тяжелое машиностроение | Монтаж тяжелого технологического оборудования, установка опор для мостовых кранов (подкрановые пути), создание площадок для обслуживания оборудования |
Инженерная инфраструктура | Создание надежных опор для прокладки трубопроводов различного диаметра, монтаж технологических эстакад, лестниц и обслуживающих платформ |
Конструкция и технические характеристики
Качественный опорный столик - это продуманная система, где каждый элемент работает на прочность и надежность. Типовая конструкция включает несколько обязательных узлов, описанных ниже.
Основные конструктивные элементы
Элемент конструкции | Функция |
|---|---|
Горизонтальная опорная полка | Опорная площадка, на которую непосредственно укладывается балка. Изготавливается из листовой стали заданной толщины, чтобы выдерживать давление без деформации. |
Вертикальное ребро (опорная стойка) | Основной несущий элемент, который приваривается к колонне и поддерживает горизонтальную полку, предотвращая её изгиб. |
Ребра жесткости (боковые и опорные) | Дополнительные элементы, увеличивающие несущую способность столика и его устойчивость к высоким сосредоточенным нагрузкам. |
Опорная пластина (пятка) | Элемент, который передает нагрузку от столика на несущую конструкцию, обеспечивая более равномерное распределение давления. |
Монтажные отверстия | Отверстия под болты и анкеры для фиксации балок, опор и рам оборудования, обеспечивающие точность и надежность монтажа. |
Пример типовых параметров из реального проекта
Чтобы лучше понять масштаб и требования к изделиям, приведем характеристики опорных столиков, изготовленных для тяжелых балок перекрытия.
Параметр | Значение / Характеристика | Примечание |
|---|---|---|
Толщина горизонтальной полки | 20 мм | Обеспечивает высокую устойчивость к изгибу под нагрузкой |
Толщина вертикальной стойки | 12 мм | Достаточная прочность для восприятия срезающих усилий |
Катет сварного шва | 12 мм | Выполнен в строгом соответствии с ГОСТ, гарантирует прочность соединения |
Вес одного столика | 150 кг | Отражает массивность и надежность конструкции |
Расчетная нагрузка | от 5 тонн | Зависит от конкретного проекта и условий эксплуатации |
Материалы и стандарты качества
Выбор марки стали напрямую влияет на несущую способность, долговечность и область применения опорного столика. Чаще всего используются две группы материалов: конструкционная углеродистая сталь и низколегированная сталь. Их ключевые отличия приведены в таблице.
Сравнение марок стали
Параметр / Характеристика | Сталь Ст3 (С235/С245) | Низколегированная сталь 09Г2С (С345) |
|---|---|---|
Применение | Стандартные условия эксплуатации, неагрессивные среды, умеренные нагрузки | Повышенные нагрузки, широкий диапазон температур, в т.ч. Крайний Север |
Свариваемость | Хорошая, специальная подготовка не требуется | Отличная, устойчивость к образованию трещин в зоне термического влияния |
Предел текучести (σт), МПа | 245-255 | 345 |
Временное сопротивление (σв), МПа | 370-470 | 490-590 |
Коррозионная стойкость | Средняя, требует надежной защиты в агрессивных средах | Повышенная, благодаря легированию (марганец + кремний) |
Рабочий диапазон температур | от -40°C до +400°C | от -70°C до +450°C |
Контроль качества: от листа до сварного шва
Качество опорного столика определяется не только сталью, но и строгим соблюдением технологических норм. Весь цикл производства должен соответствовать ГОСТ 23118-2012 (Конструкции стальные строительные. Общие технические условия). Основные этапы контроля:
Входной контроль металла - проверка сертификатов на прокат и соответствие заявленной марки стали.
Контроль геометрии после резки - обеспечивается применением оборудования ЧПУ (лазерная/плазменная резка) и соблюдением допусков по ГОСТ 14771-76.
Контроль сварки - выполнение швов по ГОСТ 5264-80 (ручная дуговая), ГОСТ 8713-79 (под флюсом) или ГОСТ 14771-76 (в среде углекислого газа). Качество проверяется визуально, измерительно, а при необходимости - ультразвуковым или радиографическим методом.
Антикоррозионная защита - грунтовка, порошковая покраска или горячее цинкование в зависимости от условий эксплуатации.
Изготовление опорных столиков на заказ
Мы производим опорные столики по вашим чертежам КМД или разрабатываем узел опирания с нуля. Инженер выполняет расчет в соответствии с СП 16.13330.2017 (проверка на изгиб, смятие, срез и устойчивость стенки колонны). Это гарантирует, что готовая деталь выдержит проектные нагрузки без деформаций и разрушений.
Сроки изготовления
Отдельная партия столиков (до 3 тонн) - от 7 до 10 рабочих дней при наличии готовых чертежей КМД.
С разработкой КМД - дополнительно 3–5 рабочих дней.
В составе металлокаркаса - срок согласовывается индивидуально под ваш график строительства.
Почему выгодно заказывать у нас
Мы предлагаем комплексное решение «под ключ» с полным пакетом документов, что исключает необходимость искать разных подрядчиков для проектирования, резки, сварки и покраски.
Проектирование - работаем по вашим чертежам или создаем новые с нуля. Предоставляем расчет опорного узла.
Производство - собственное оборудование (лазерная/плазменная резка, листогибы), аттестованные сварщики.
Контроль качества - каждый шов проверяется, металл сопровождается сертификатами.
Прозрачность - работаем с НДС, выдаем акты скрытых работ и паспорта качества.
Антикоррозионная защита - нанесение грунта, эмали или порошковой краски в цеху.
Опорный столик - это не просто сварная деталь, а критически важный узел, отвечающий за безопасность и долговечность всей конструкции. Мы производим их в строгом соответствии с ГОСТ и СП, применяя качественные материалы и аттестованную сварку.
Свяжитесь с нами, чтобы обсудить ваш проект - пришлите чертежи или техзадание, и мы рассчитаем стоимость изготовления в течение часа.
