Инвест Сталь завершила проект по изготовлению сегментов 09Г2С с вальцовкой по радиусу

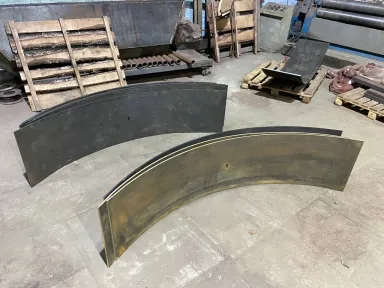

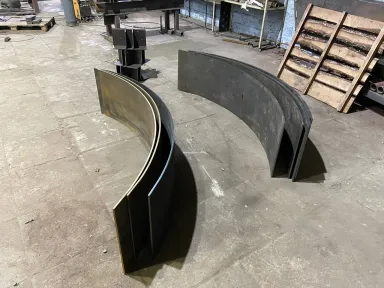

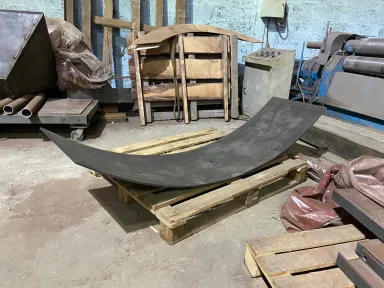

Наша компания Инвест Сталь успешно изготовила партию сегментов из стали 09Г2С с вальцовкой по радиусу для строительства железнодорожного моста в Тульской области. Всего за 18 рабочих дней мы произвели 98 сегментов сложной геометрии, включая элементы с радиусом изгиба от 250 мм до 3 метров. Каждая деталь прошла проверку на соответствие ГОСТ 19903-74 и требованиям заказчика.

Особенности проекта: сложная геометрия и высокие нагрузки

Заказчик — федеральный подрядчик, специализирующийся на возведении мостовых конструкций. Основная задача — создание сегментов 09Г2С для арок моста, способных выдерживать динамические нагрузки до 12 т/м² и температуры от -45°C до +50°C.

Технические требования:

• Точность вальцовки: погрешность не более 1 мм на длине 2 метра.
• Толщина стенки: 16 мм для основных сегментов, 12 мм для вспомогательных элементов.
• Покрытие: двухкомпонентная эпоксидная краска с толщиной слоя 120 мкм.

Наши решения:

• Материал: Сталь 09Г2С — оптимальный выбор для конструкций с высокими требованиями к прочности и свариваемости.
• Технология вальцовки: Использование 4-валкового станка с ЧПУ для плавного изгиба без микротрещин.
• Контроль геометрии: Лазерная проверка радиусов после каждого этапа обработки.

Преимущества стали 09Г2С для вальцованных сегментов

Сравним 09Г2С с альтернативными материалами:

Итог:Для мостовых конструкций сталь 09Г2С — золотой стандарт: сочетает прочность, доступность и простоту обработки.

Этапы производства сегментов с вальцовкой по радиусу

1. Раскрой листов
Сталь 09Г2С разрезали на листы заданных размеров с помощью газоплазменной резки. Погрешность раскроя — не более 0,5 мм.

2. Вальцовка
На 4-валковом станке выполнили гибку с постепенным увеличением радиуса. Каждый проход контролировался лазерным сканером.

3. Сварка и зачистка
Сварные швы формировались в среде аргона, после чего зачищались механическим способом для идеальной поверхности.

4. Антикоррозийная обработка
Детали обработаны грунтом цинко-эпоксидным, затем покрыты финишным слоем краски. Тест на адгезию показал 1 балл по методу решетчатого надреза.

Сферы применения сегментов 09Г2С с вальцовкой

• Мостостроение: Арки, опорные конструкции, элементы пролетов.
• Энергетика: Станины турбин, корпуса оборудования.
• Машиностроение: Детали сельхозтехники, крановые установки.
• Архитектура: Купола, витые колонны, фасадные элементы.

Почему клиенты выбирают Инвест Сталь?

• Точность: Оборудование ZLAZER гарантируют идеальную геометрию.
• Скорость: Производительность цеха — до 800 тонн металла в месяц.

Нужны сегменты 09Г2С с вальцовкой по радиусу?
Оставьте заявку на сайте или по телефону +7 (495) 188-80-44 — менеджер подготовит коммерческое предложение за 2 часа!
