Производство и изготовление сварных переходов
Наши услуги по изготовлению сварных переходов включают полный цикл производства высококачественных элементов трубопроводов. Мы предлагаем изготовление сварных переходов на заказ с техническими характеристиками:
- Переходы сварные диаметром от Dу 150 до 1400 мм .
- Рабочее давление до 2,5 МПа (25 кгс/см²) .
- Продукция соответствует стандартам: ОСТ 36-22-77, ОСТ 34.10.753-7, СК 2109-92, ТС-585, ТС-586 .
Наша компания профессионально занимается производством и изготовлением сварных переходов , которые являются незаменимыми элементами трубопроводных систем. Сварные переходы – это фасонные детали, предназначенные для соединения труб разного диаметра или изменения направления потока рабочей среды. Они обеспечивают плавное изменение сечения трубопровода, снижая гидравлические потери и улучшая эффективность системы. Закажите у нас сварные переходы, которые соответствуют всем стандартам качества и безопасности, и убедитесь в надежности нашего производства.
Почему вам нужны сварные переходы
Сварные переходы играют ключевую роль в трубопроводных системах, обеспечивая надежное соединение участков с различными диаметрами. Они широко применяются в следующих сферах:
- Нефтегазовая промышленность (транспортировка нефти, газа и нефтепродуктов).
- Химическая промышленность (работа с агрессивными химическими веществами).
- Энергетика (паропроводы, системы охлаждения и теплоснабжения).
- Водоснабжение и водоотведение (канализационные системы, водопроводы).

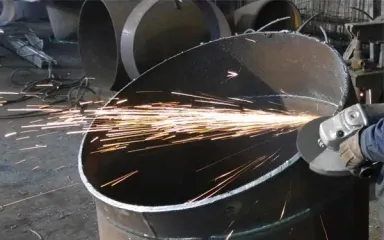

Технология и процесс изготовления сварных переходов
Процесс изготовления сварных переходов требует высокой точности, современного оборудования и строгого соблюдения технологических норм. Рассмотрим основные этапы производства:
- Подготовка материала - На первом этапе выбирается подходящий материал в зависимости от условий эксплуатации. Это может быть углеродистая сталь, нержавеющая сталь или легированные сплавы. Заготовки подвергаются тщательной очистке и проверке на наличие дефектов.
- Формирование заготовки - Для создания переходов используются два основных метода: штамповка и гибка. При штамповке заготовка нагревается до определенной температуры и формуется под давлением. Гибка применяется для изделий меньшего диаметра и позволяет получить более точную геометрию.
- Сварка - После формирования заготовки выполняется сварка. Для этого используется автоматическая или полуавтоматическая сварка под флюсом, что обеспечивает высокое качество шва. Важно отметить, что сварной шов должен быть равномерным, без трещин и пор.
- Термообработка - После сварки изделия проходят термообработку для снятия внутренних напряжений и улучшения механических свойств. Этот этап особенно важен для переходов, которые будут работать при высоких температурах или давлении.
- Контроль качества - Каждый сварной переход проходит многоступенчатый контроль качества. Это включает визуальный осмотр, ультразвуковой контроль сварных швов, гидравлические испытания и проверку на соответствие стандартам. Только после успешного прохождения всех тестов изделие считается готовым к использованию.
Виды, типы и ГОСТы сварных переходов

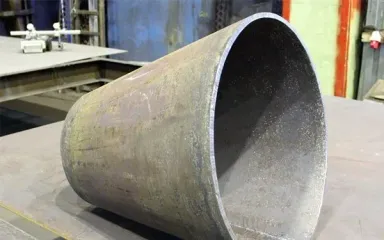

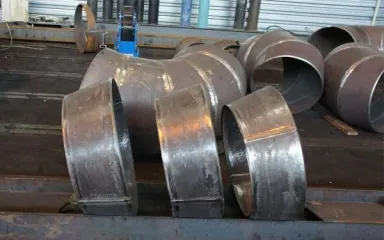

Сварные переходы – это фасонные элементы трубопроводов, которые обеспечивают плавное изменение диаметра или соединение труб разного сечения. Они играют ключевую роль в обеспечении надежности и эффективности трубопроводных систем. Рассмотрим подробно их виды, типы и стандарты (ГОСТы), регулирующие их производство.
Классификация сварных переходов по форме
Концентрические переходы имеют осевую симметрию и используются для соединения труб одинакового диаметра с плавным изменением сечения. Их основное преимущество – сохранение центральной линии потока рабочей среды, что минимизирует гидравлические потери. Примеры применения: системы отопления, водоснабжения и магистральные трубопроводы.
Эксцентрические переходы применяются там, где важно сохранить уровень трубопровода без изменения его высоты. Например, в системах водоотведения они помогают избежать образования воздушных пробок. Также их часто используют в трубопроводах с горизонтальным расположением.
Классификация по методу изготовления
Штампованные переходы изготавливаются методом горячей штамповки. Заготовка нагревается до определенной температуры и формуется под давлением. Такие переходы отличаются высокой прочностью и долговечностью. Применяются в нефтегазовой промышленности и энергетике.
Гнутые переходы создаются путем холодной или горячей гибки заготовок. Этот метод позволяет получить более точную геометрию изделия. Гнутые переходы чаще всего используются в системах небольшого диаметра, таких как бытовые трубопроводы.
Сварные переходы изготавливаются путем сваривания двух частей трубы разного диаметра. Этот метод наиболее универсален и позволяет создавать переходы различных размеров и конфигураций. Сварные переходы широко применяются в строительстве и промышленности.
Классификация по размерам и толщине стенки
Размеры сварных переходов определяются их внутренним диаметром (Dy) и толщиной стенки. Стандартные диаметры колеблются от 150 мм до 1400 мм , а толщина стенки может варьироваться от 5 мм до 30 мм .
Условный проход (Dy) – это параметр, который указывает на номинальный внутренний диаметр перехода. Например:
- Переходы Dy 150 используются в малых трубопроводах.
- Переходы Dy 1400 применяются в магистральных трубопроводах.
Толщина стенки зависит от рабочего давления и условий эксплуатации. Например:
- Для систем с давлением до 1,6 МПа используются переходы с толщиной стенки 5–10 мм.
- Для систем с давлением до 2,5 МПа применяются переходы с толщиной стенки 10–30 мм.
Классификация по материалу
Материал изготовления сварных переходов определяется условиями эксплуатации. Основные материалы включают:
Углеродистая сталь - Переходы из углеродистой стали (Ст3сп , Ст20 ) применяются в системах с умеренными условиями эксплуатации. Они доступны по цене и обладают высокой прочностью.
Нержавеющая сталь - Нержавеющие переходы (AISI 304 , AISI 316 , 12Х18Н10Т ) используются в химической и пищевой промышленности. Они устойчивы к коррозии и воздействию агрессивных сред.
Легированная сталь - Легированные переходы (15Х5М , 12Х1МФ ) применяются в энергетике и нефтегазовой промышленности. Они выдерживают высокие температуры и давление.
Стандарты (ГОСТы) для сварных переходов
Производство сварных переходов регулируется различными стандартами, которые зависят от области применения и типа изделия. Рассмотрим основные ГОСТы:
ГОСТ 17378-2001 - Этот стандарт описывает концентрические и эксцентрические переходы для трубопроводов общего назначения. Он регулирует размеры, материалы и технические требования к изделиям.
ОСТ 36-22-77 - Стандарт ОСТ 36-22-77 применяется в нефтегазовой промышленности. Он устанавливает требования к переходам, работающим при высоком давлении и температуре.
ОСТ 34.10.753-7 - Этот стандарт используется в энергетике. Он регулирует производство переходов для паропроводов и систем теплоснабжения.
СК 2109-92 - Стандарт СК 2109-92 применяется для трубопроводов, работающих в условиях агрессивных сред. Он устанавливает требования к материалам и методам контроля качества.
ТС-585 и ТС-586 - Эти стандарты регулируют производство переходов с повышенной коррозионной стойкостью. Они используются в химической промышленности и других отраслях, где важна устойчивость к агрессивным веществам.
Особые требования к сварным переходам
В зависимости от условий эксплуатации к сварным переходам предъявляются дополнительные требования:
Высокое давление - Для систем с высоким давлением (до 2,5 МПа) используются переходы с усиленной конструкцией и толщиной стенки. Они проходят гидравлические испытания для проверки прочности.
Высокие температуры - Переходы, работающие при температуре выше +400°C, изготавливаются из легированных сталей. Они проходят термообработку для повышения жаропрочности.
Агрессивные среды - Для работы с агрессивными химическими веществами используются переходы из нержавеющей стали или полимерных материалов. Они проходят дополнительные испытания на коррозионную стойкость.
Примеры применения различных типов переходов
Нефтегазовая промышленность - В магистральных трубопроводах применяются концентрические переходы из стали 12Х1МФ (ГОСТ 17378-2001). Они выдерживают давление до 2,5 МПа и температуру до +450°C.
Химическая промышленность - В химических трубопроводах используются эксцентрические переходы из нержавеющей стали AISI 316 (ОСТ 36-22-77). Они устойчивы к воздействию кислот и щелочей.
Энергетика - В паропроводах применяются переходы из легированной стали 15Х5М (ОСТ 34.10.753-7). Они работают при температуре до +500°C и давлении до 2,5 МПа.
Водоснабжение - В системах водоснабжения используются переходы из углеродистой стали Ст20 (ГОСТ 17378-2001). Они выдерживают давление до 1,6 МПа и подходят для работы с питьевой водой.
Промышленные и строительные сферы применения сварных переходов
Сварные переходы – это универсальные элементы трубопроводных систем, которые находят широкое применение в различных отраслях промышленности и строительства. Их основная задача – обеспечить плавное изменение диаметра труб или соединение участков с разным сечением, что делает их незаменимыми в сложных инженерных решениях. Рассмотрим подробно, где и как применяются сварные переходы.
Нефтегазовая промышленность
Нефтегазовая отрасль является одной из ключевых сфер применения сварных переходов. Трубопроводы в этой области работают при высоких давлениях, температурах и под воздействием агрессивных сред.
Примеры применения:
Магистральные трубопроводы :
В магистральных трубопроводах для транспортировки нефти, газа и нефтепродуктов используются концентрические переходы из углеродистой стали (Ст20 , 12Х1МФ ) или легированных сплавов (15Х5М ). Они выдерживают давление до 2,5 МПа и температуру до +450°C.
Технологические трубопроводы :
На нефтеперерабатывающих заводах применяются эксцентрические переходы из нержавеющей стали (AISI 316 , 12Х18Н10Т ), которые устойчивы к коррозии и химическим воздействиям.
Системы сбора и подготовки нефти :
Здесь используются переходы с усиленной конструкцией, способные работать в условиях высокого давления и агрессивных сред (например, сероводородсодержащие продукты).
Химическая промышленность
В химической промышленности трубопроводы транспортируют агрессивные вещества, такие как кислоты, щелочи, растворители и другие химические реагенты. Поэтому к сварным переходам предъявляются повышенные требования по коррозионной стойкости.
Примеры применения:
Трубопроводы для кислот :
Для работы с серной, соляной или азотной кислотой используются переходы из нержавеющей стали (AISI 316L , 10Х17Н13М2Т ). Эти материалы обладают высокой устойчивостью к химическому воздействию.
Системы очистки и фильтрации :
В установках для очистки воды и воздуха применяются переходы из полимерных материалов (полипропилен, полиэтилен), которые устойчивы к коррозии и экологически безопасны.
Производство удобрений :
В производстве аммиака, карбамида и других удобрений используются переходы из легированных сталей (12Х18Н10Т ), которые выдерживают высокие температуры и давление.
Энергетика
В энергетике сварные переходы применяются в паропроводах, системах охлаждения, теплоснабжения и других инженерных сетях. Эти системы работают при экстремальных температурах и давлении, что требует использования высокопрочных материалов.
Примеры применения:
Паропроводы :
Для транспортировки пара высокого давления используются переходы из легированных сталей (15Х5М , 12Х1МФ ). Они выдерживают температуру до +500°C и давление до 2,5 МПа.
Системы охлаждения :
В системах охлаждения теплоэлектростанций применяются переходы из углеродистой стали (Ст20 ), которые устойчивы к циркуляции воды и антифриза.
Тепловые сети :
В системах теплоснабжения используются переходы из стали Ст3сп , которые обеспечивают надежное соединение труб и минимизируют теплопотери.
Водоснабжение и водоотведение
Сварные переходы широко применяются в системах водоснабжения и водоотведения, где важно обеспечить надежность и долговечность трубопроводов.
Примеры применения:
Системы питьевого водоснабжения :
Для транспортировки питьевой воды используются переходы из углеродистой стали (Ст20 ) или полимерных материалов. Они устойчивы к коррозии и соответствуют санитарно-гигиеническим нормам.
Канализационные системы :
В системах водоотведения применяются эксцентрические переходы, которые помогают избежать образования воздушных пробок. Они изготавливаются из углеродистой стали или полимеров.
Дренажные системы :
Для дренажных трубопроводов используются переходы из полимерных материалов, которые устойчивы к воздействию грунтовых вод и агрессивных сред.
Строительство
В строительстве сварные переходы применяются для монтажа инженерных коммуникаций, таких как системы отопления, вентиляции, кондиционирования и канализации.
Примеры применения:
Системы отопления :
В системах отопления используются переходы из углеродистой стали (Ст20 ), которые выдерживают рабочее давление до 2,5 МПа и температуру до +150°C.
Вентиляционные системы :
Для воздуховодов применяются переходы из оцинкованной стали или полимерных материалов. Они обеспечивают надежное соединение труб и минимизируют шумовые эффекты.
Системы противопожарного водоснабжения :
В противопожарных системах используются переходы из стали Ст3сп , которые выдерживают высокое давление и обеспечивают быстрое тушение пожара.
Пищевая промышленность
В пищевой промышленности трубопроводы транспортируют жидкие и газообразные продукты, такие как молоко, соки, масла и другие пищевые жидкости. К материалам предъявляются строгие требования по гигиеничности и безопасности.
Примеры применения:
Молочные трубопроводы :
Для транспортировки молока и молочных продуктов используются переходы из нержавеющей стали (AISI 304 , AISI 316 ). Они устойчивы к коррозии и легко моются.
Линии розлива напитков :
В линиях розлива соков и безалкогольных напитков применяются переходы из пищевой нержавеющей стали (12Х18Н10Т ), которые соответствуют санитарным нормам.
Системы мойки оборудования :
Для систем мойки оборудования используются переходы из полимерных материалов, которые устойчивы к воздействию моющих средств.
Фармацевтическая промышленность
В фармацевтической промышленности трубопроводы транспортируют чистые и стерильные среды, такие как вода для инъекций, растворы и химические реагенты. К сварным переходам предъявляются повышенные требования по чистоте и герметичности.
Примеры применения:
Системы очистки воды :
Для очистки воды используются переходы из нержавеющей стали (AISI 316L ), которые устойчивы к коррозии и обеспечивают высокую степень чистоты.
Трубопроводы для транспортировки реактивов :
В системах для транспортировки реактивов применяются переходы из специальных сплавов, устойчивых к химическим воздействиям.
