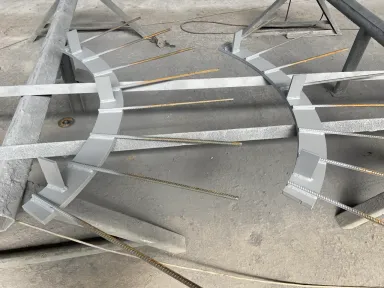

Закладные детали - это стальные элементы, которые устанавливаются в железобетонные конструкции до заливки бетона и служат для последующего крепления металлоконструкций, оборудования и инженерных систем. По сути, это связующее звено между бетоном и металлом, обеспечивающее надёжную передачу нагрузок и устойчивость сооружений.
📌 Ознакомьтесь с типовыми изделиями, отфильтруйте по параметрам и выберите подходящую позицию в нашем каталоге:
перейти - здесь представлены все основные виды закладных с техническими характеристиками.
Ключевые нормативные документы:
ГОСТ 14098-2014 - устанавливает типы, конструкцию и размеры сварных соединений арматуры и закладных изделий.
ГОСТ 10922-2012 - распространяется на арматурные и закладные изделия, их сварные соединения.
СП 63.13330.2018 - регламентирует расчёт внешних элементов закладных деталей.
Назначение и области применения
Основное предназначение закладных деталей - передача нагрузки от конструктивных элементов на бетонное основание и обеспечение надёжного соединения разнородных материалов. Они используются повсеместно в промышленном, гражданском и инфраструктурном строительстве.
Область применения | Примеры использования |
|---|---|
Соединение элементов конструкций | Стыковка колонн, балок, ригелей, ферм с железобетонными элементами. |
Монтаж металлоконструкций | Крепление каркасов зданий, эстакад, ангаров, навесных фасадов. |
Инженерные системы | Фиксация трубопроводов, кабельных каналов, вентиляционных коробов. |
Инфраструктурные объекты | Строительство мостов, путепроводов, тоннелей, вышек связи, опор ЛЭП. |
ЖБИ-изделия | Установка в плиты перекрытий, фундаментные блоки, лестничные марши, стеновые панели. |
Усиление конструкций | Восстановление и повышение несущей способности существующих железобетонных элементов. |
Конструкция и основные виды
Типовая закладная деталь состоит из трёх основных элементов:
Опорная пластина - наружная часть, к которой привариваются или прикручиваются элементы металлоконструкций. Толщина может варьироваться от 2 до 200 мм в зависимости от нагрузки.
Анкерные стержни - внутренняя часть, которая заделывается в бетон и обеспечивает надёжное сцепление. Изготавливаются из арматуры (гладкой или рифлёной) или круглого проката.
Усилители - рёбра жёсткости, шайбы, уголки, которые повышают прочность и жёсткость узла.
Классификация по конструктивному исполнению
Тип закладной детали | Краткое описание и применение |
|---|---|

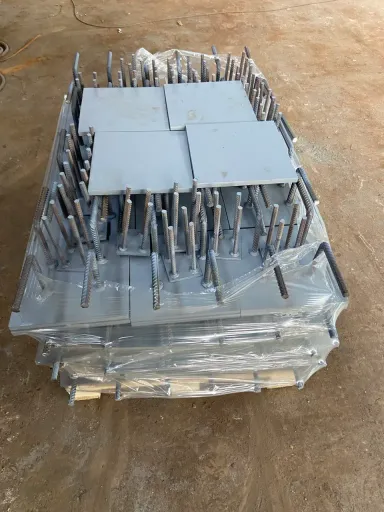

Плоские | Опорная пластина с анкерами, расположенными в одной плоскости. Используются в панелях, плитах и стенах для крепления элементов к плоскости ЖБК. |

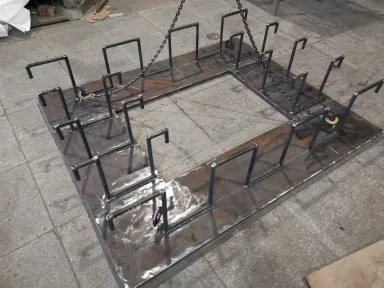

Пространственные | Сложные конструкции с несколькими пластинами и стержнями, расположенными в разных плоскостях. Применяются в узлах сложной геометрии и объёмных конструкциях. |

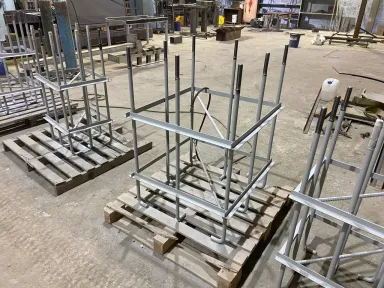

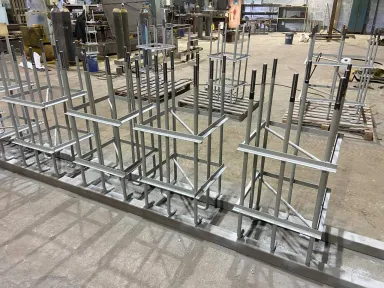

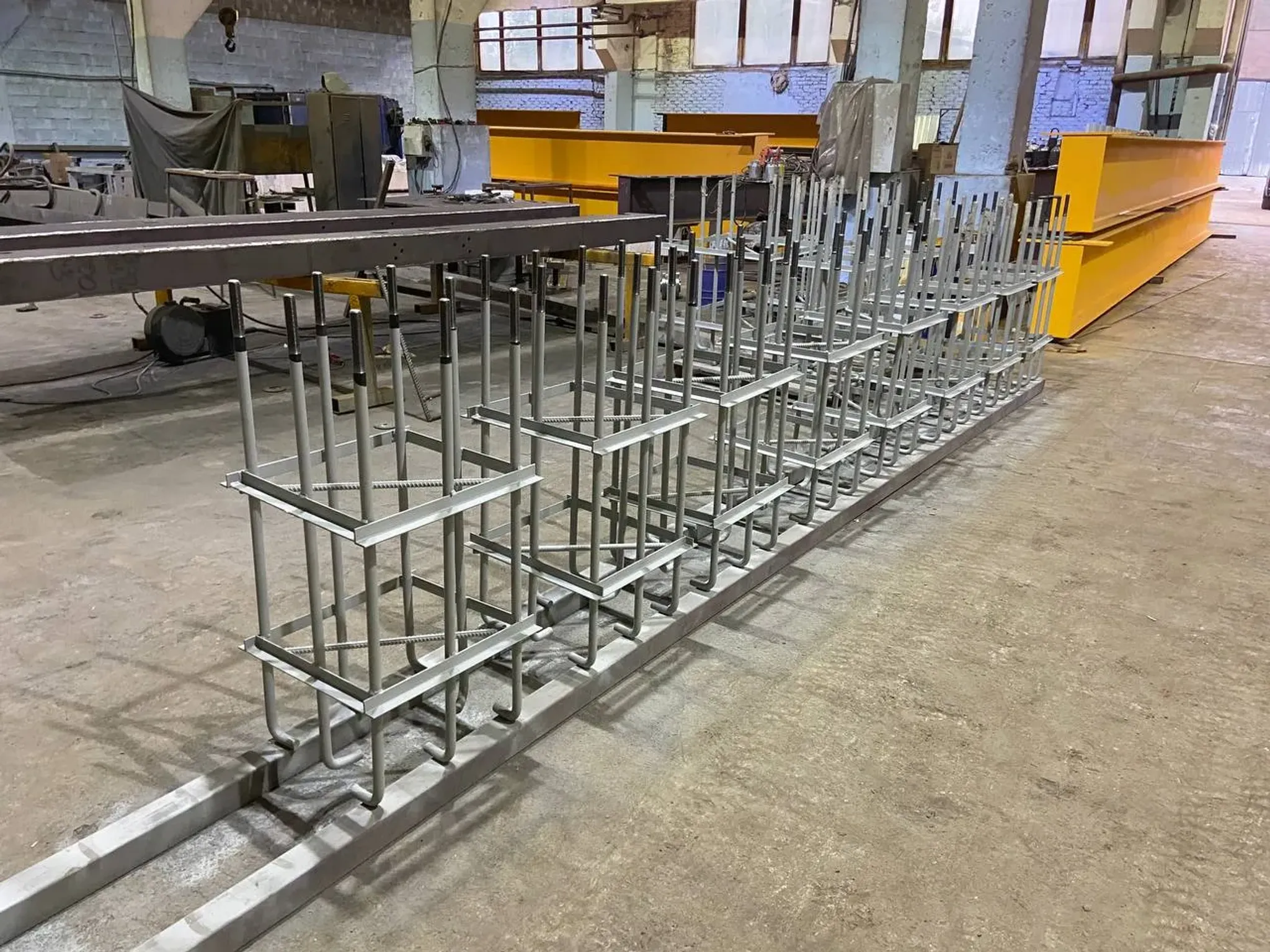

Фундаментные (АЗДФ) | Усиленные узлы с мощной пластиной и анкерами для работы в фундаментах, воспринимающих значительные нагрузки. |
Специальные | Изделия по индивидуальным чертежам: блоки крепления, переходные элементы, узлы под нестандартное оборудование. |
Классификация по назначению
Тип по назначению | Описание |
|---|---|
Опорные | Служат основанием для установки колонн, столбов, опор освещения. Часто имеют фланцевое соединение. |

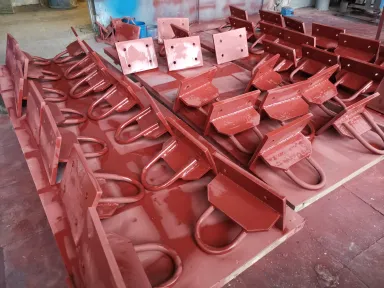

Скрепляющие | Используются для соединения двух бетонных элементов между собой, а также при ремонте и усилении конструкций. |
Подъёмные (рымы) | Представляют собой петли или крюки, за которые стропят ЖБИ при подъёме и монтаже. Должны выдерживать вес изделия. |
Соединительные | Предназначены для крепления металлических элементов (заборов, каркасов) к бетонной поверхности. |
Материалы для изготовления
Выбор материала напрямую влияет на несущую способность, долговечность и стоимость изделия.
Элемент конструкции | Используемые материалы | Технические характеристики |
|---|---|---|
Опорная пластина | Листовая, полосовая, уголковая, швеллерная сталь | Стали марок: Ст3, ВСт3, С255, С345 |
Анкерные стержни | Арматура классов А-I, А-II, А-III (А400С) и выше | Стержни могут быть прямыми, изогнутыми, с резьбой. |
Усилители | Уголок, швеллер, листовой прокат | Применяются для повышения жёсткости конструкции. |
Антикоррозионное покрытие | Цинкование (горячее или гальваническое), окраска, алюминиевое покрытие | Защита открытых поверхностей от коррозии во влажных или агрессивных средах. |
Технологический процесс изготовления
Производство закладных деталей - это многоступенчатый процесс, требующий точного соблюдения технологических карт и контроля качества.
Этап | Описание процесса |
|---|---|
1. Проектирование | Анализ проектной документации, выбор типа детали, расчёт нагрузок, разработка чертежей и карт раскроя. |
2. Раскрой металла | Резка листового и профильного проката на заготовки требуемых размеров (пластины, стержни, рёбра). |
3. Подготовка | Правка, гибка и формовка элементов. Очистка поверхностей перед сваркой. |
4. Сварка | Сборка и сварка элементов в единую конструкцию. Используется контактная точечная или дуговая сварка. |
5. Контроль качества | Проверка геометрии, размеров и качества сварных швов (визуальный, измерительный, при необходимости - неразрушающий контроль). |
6. Антикоррозионная обработка | Нанесение защитного покрытия на открытые поверхности детали. |
7. Упаковка и отгрузка | Комплектация и подготовка партии к отправке на объект. |
Факторы, влияющие на стоимость
Стоимость изготовления закладных деталей определяется индивидуально для каждого заказа. Основные ценообразующие факторы:
Фактор | Влияние на стоимость |
|---|---|
Масса и габариты | Чем больше толщина пластины, длина и диаметр анкеров, тем выше расход металла. |
Сложность конструкции | Наличие рёбер жёсткости, изогнутых анкеров, нестандартная геометрия увеличивают трудоёмкость. |
Марка стали | Использование низколегированных и легированных сталей (например, 09Г2С) повышает стоимость. |
Тип покрытия | Горячее цинкование значительно дороже окраски, но обеспечивает лучшую защиту. |
Объём заказа | При серийном производстве стоимость за единицу изделия снижается. |
Контроль качества | Проведение неразрушающего контроля и предоставление протоколов испытаний увеличивает стоимость. |
Ориентировочные цены на рынке (по данным на 2025–2026 гг.):
От 98 руб./кг - для деталей с нормальными анкерами.
От 104 руб./кг - для деталей с уголковыми и круглыми анкерами.
От 5000 руб./шт. - для типовых изделий по серии 1.400-15.
Как правильно заказать изготовление
Чтобы получить качественное изделие, соответствующее проекту, и оптимизировать бюджет, следуйте этому алгоритму:
Шаг | Действие |
|---|---|
1 | Подготовьте техническое задание (ТЗ). Предоставьте проектные чертежи, спецификацию с указанием марок стали, класса арматуры, типа покрытия и требуемых нагрузок. Чем детальнее ТЗ, тем точнее будет расчёт стоимости. |
2 | Запросите коммерческое предложение. Отправьте ТЗ нескольким производителям для сравнения цен и сроков. Уточните, входит ли в стоимость доставка и контроль качества. |
3 | Согласуйте конструкцию. При необходимости производитель может предложить альтернативные решения для оптимизации стоимости без потери надёжности. |
4 | Заключите договор. Пропишите в договоре сроки, этапы оплаты, условия приёмки и гарантийные обязательства. |
5 | Осуществите приёмку. При получении партии проверьте геометрию, качество сварных швов и наличие сертификатов на материалы. |
📌 Нужен индивидуальный расчёт или нестандартное изделие?
Пришлите ваши чертежи на info@investsteel.ru или позвоните по телефону +7 (495) 188-80-44 - наши специалисты оперативно подготовят коммерческое предложение, помогут подобрать оптимальные материалы и рассчитают точную стоимость с учётом всех ваших требований.
Закладные детали - это критически важный элемент современных строительных конструкций, обеспечивающий их прочность, надёжность и долговечность. Их изготовление регламентируется строгими нормами ГОСТ и СП, а выбор конкретного типа зависит от множества факторов: от предполагаемых нагрузок до условий эксплуатации.
Чтобы получить оптимальное решение:
Посмотрите готовые позиции с фильтрами в каталоге.
Отправьте ваши чертежи и ТЗ на info@investsteel.ru или звоните +7 (495) 188-80-44 - мы рассчитаем стоимость и предложим лучший вариант по срокам и бюджету.
