Надёжные решения для агрессивных сред и высоких нагрузок
Российское производство • Диаметры от 500 до 4000 мм • Изготовление по чертежам заказчика.
О продукции

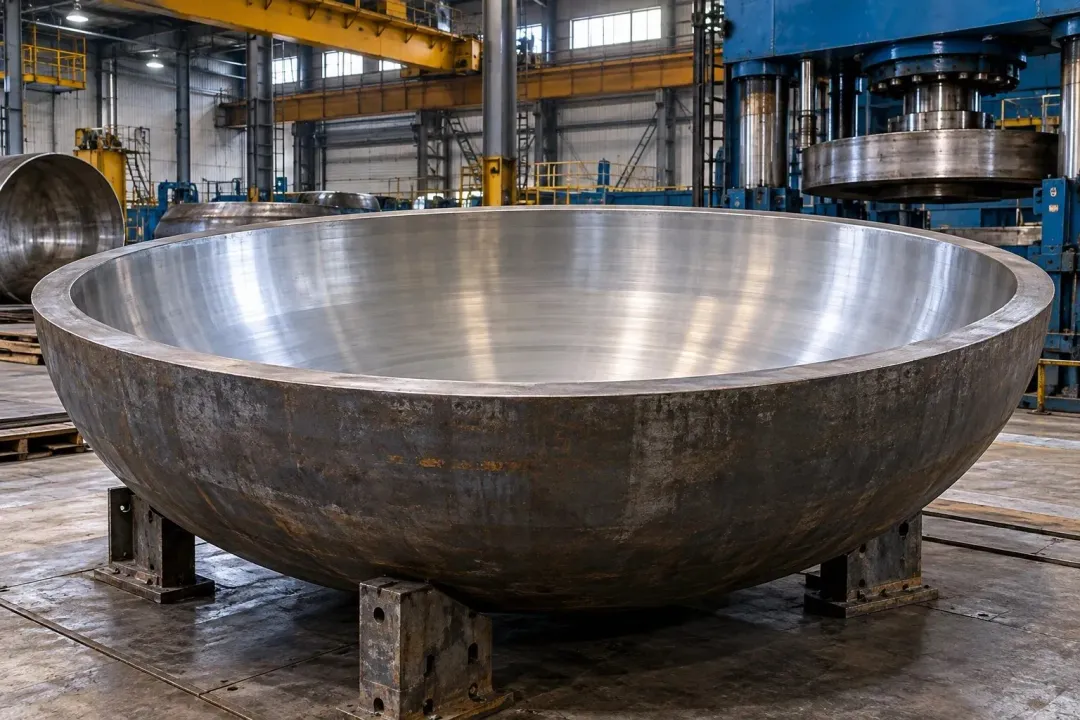

Полусферические (сферические) днища из биметалла предназначены для изготовления сосудов и аппаратов, работающих под давлением, а также технологического оборудования химической, нефтехимической, нефтегазовой, энергетической и других отраслей промышленности.
Биметаллическая конструкция позволяет совместить механическую прочность основного металла с повышенной коррозионной и химической стойкостью рабочей поверхности.
Конструкция биметаллических днищ
Днище выполняется из двух металлических слоёв:
Несущий слой — конструкционная, углеродистая или низколегированная сталь (Ст3, 09Г2С и др.);
Плакирующий слой — коррозионностойкая нержавеющая или специальная сталь (12Х18Н10Т, 10Х17Н13М2Т, 03Х17Н14М3 и др.), выбранная с учётом рабочей среды.
Основные характеристики
Параметр | Значение |
|---|---|
Тип днища | Полусферическое (сферическое) |
Материал | Двухслойная (биметаллическая) сталь |
Плакирующий слой | Нержавеющая сталь, коррозионно-стойкие сплавы (12Х18Н10Т, 10Х17Н13М2Т, 03Х17Н14М3 и др.) |
Несущий слой | Углеродистые и низколегированные стали (Ст3, 09Г2С и др.) |
Диаметры (D) | От 500 до 4000 мм и более (по проекту) |
Толщина, мм | От 8 до 100 (по проекту) |
Изготовление | Горячая/холодная штамповка, механическая обработка, контроль качества (УЗК, рентген) |
Преимущества биметаллических днищ
Двухслойная конструкция
Плакирующий слой из коррозионно-стойкой стали и несущий слой из углеродистой или низколегированной стали
Российское производство
Современное оборудование, контроль качества на всех этапах
Соответствие нормам
ГОСТ 6533-78, ГОСТ 34347-2017 и другим отраслевым стандартам
Оптимальное сочетание свойств
Биметалл позволяет получить оптимальное сочетание стоимости, прочности и стойкости к рабочей среде
Благоприятное распределение напряжений
Полусферическая форма обеспечивает равномерное распределение нагрузок при работе под внутренним давлением
Широкая область применения
Аппараты высокого давления, реакторы, резервуары, теплообменники, емкостное оборудование
Области применения
Биметаллические днища используются в:
Реакторах и химических аппаратах
Сосудах высокого давления
Нефтехимическом оборудовании
Резервуарах и технологических ёмкостях
Теплообменном оборудовании
Оборудовании для агрессивных технологических сред
Энергетическом и нефтегазовом машиностроении
Процесс изготовления
Производственный цикл включает:
Подготовку и раскрой металла
Формообразование днища
Получение требуемой геометрии
Механическую обработку
Подготовку сварных кромок
Контроль готового изделия (УЗК, рентген)
Каждое днище изготавливается с учетом расчетного давления, температуры, рабочей среды, диаметра, толщины металла, марки стали и требований к контролю.
Для запроса цены необходимо предоставить
Диаметр днища
Высоту/глубину и геометрию
Толщину основного слоя
Толщину и марку плакирующего слоя
Марку основного металла
Рабочее давление и температуру
Рабочую среду
Количество изделий
Чертёж или техническое задание
Запросить коммерческое предложение
Отправьте нам техническое задание, и мы подготовим расчёт стоимости и сроков изготовления
Отправить запрос
Часто задаваемые вопросы
Какие диаметры биметаллических днищ вы производите?
Мы изготавливаем днища диаметром от 500 до 4000 мм и более по индивидуальному проекту.
Какие марки стали используются для плакирующего слоя?
Наиболее часто применяются 12Х18Н10Т, 10Х17Н13М2Т, 03Х17Н14М3 и другие коррозионностойкие сплавы в зависимости от рабочей среды.
Какой контроль качества проводится?
Все изделия проходят ультразвуковой контроль (УЗК), рентгенографический контроль, проверку геометрии и механических свойств.
Какие стандарты соблюдаются при производстве?
Продукция изготавливается в соответствии с ГОСТ 6533-78, ГОСТ 34347-2017 и другими отраслевыми нормативными документами.
