Днища стальные: полный каталог типов, размеров и ГОСТ
Вы ищете надежные стальные днища для резервуаров, сосудов, цистерн или реакторов? Мы изготавливаем сферические, торосферические, эллиптические и плоские днища по ГОСТ 6533-78 и ГОСТ 34347-17, а также выполняем заказы по индивидуальным чертежам. В тексте ниже вы найдете все технические возможности, таблицы типоразмеров и наши рекомендации по выбору.
Что такое стальное днище и где применяется
Днище - неотъемлемая часть любого вертикального или горизонтального ёмкостного оборудования. Оно герметично закрывает корпус с одной или двух сторон, воспринимает внутреннее и наружное давление, температуру и механические нагрузки.
Основные отрасли:
нефтегазовая (резервуары, сепараторы)
химическая и нефтехимическая (реакторы, колонны)
пищевая (ёмкости для брожения, хранения)
энергетика (баки, деаэраторы)
водоснабжение и ЖКХ (накопительные баки)
Мы производим днища из углеродистых (Ст3, 09Г2С) и нержавеющих (12Х18Н10Т, AISI 304/316) сталей.
Типы днищ: возможности нашего производства
В каталоге представлены 4 основных типа, которые мы изготавливаем серийно с указанными ниже диапазонами диаметров и толщин. Кроме того, по запросу делаем конические и холодноштампованные днища - см. раздел 5.

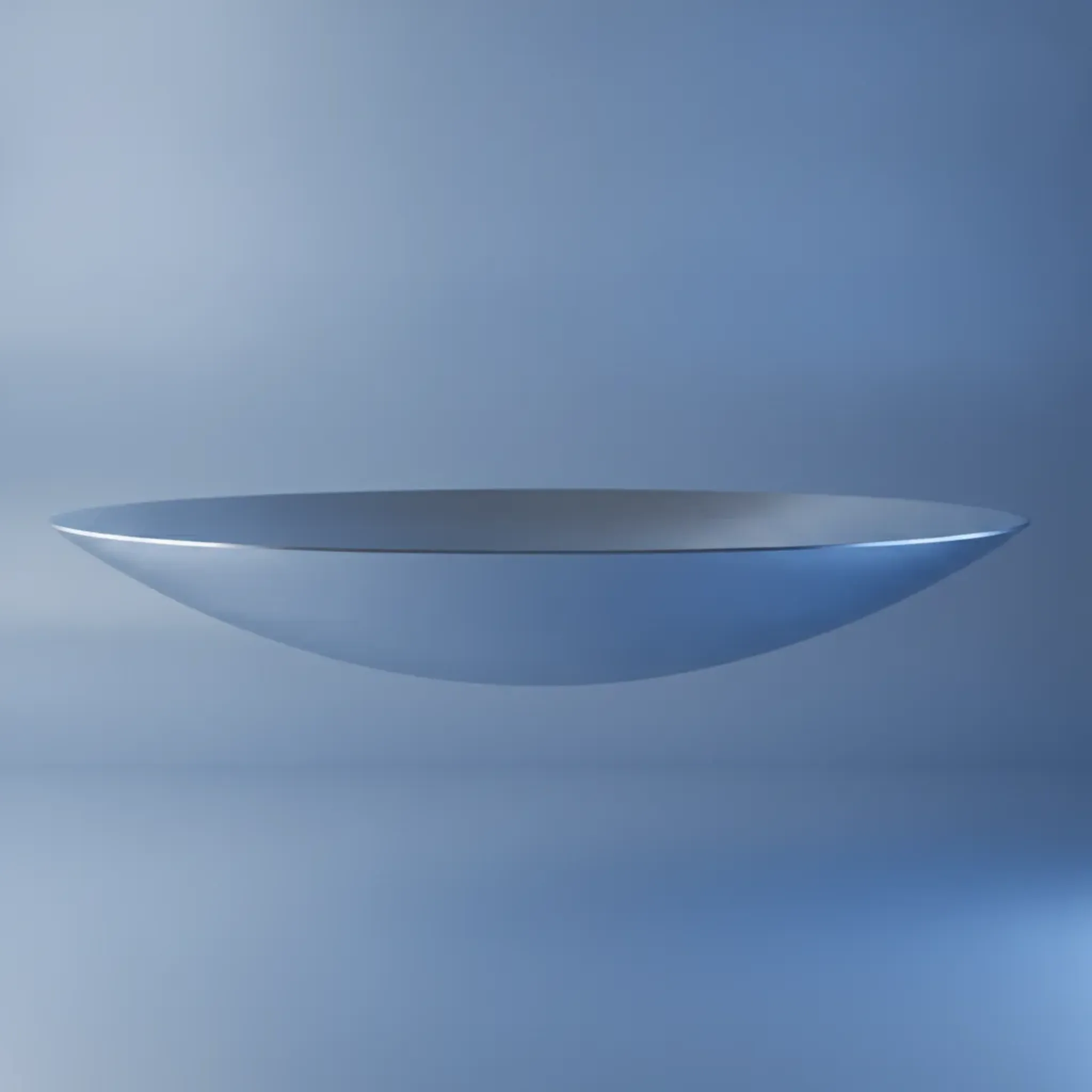

Сферические днища
Идеальны для работы под высоким давлением. Минимальная концентрация напряжений.
Диаметр (D): от 200 до 3000 мм
Толщина (S): от 1 до 20 мм
ГОСТ: 34347-17

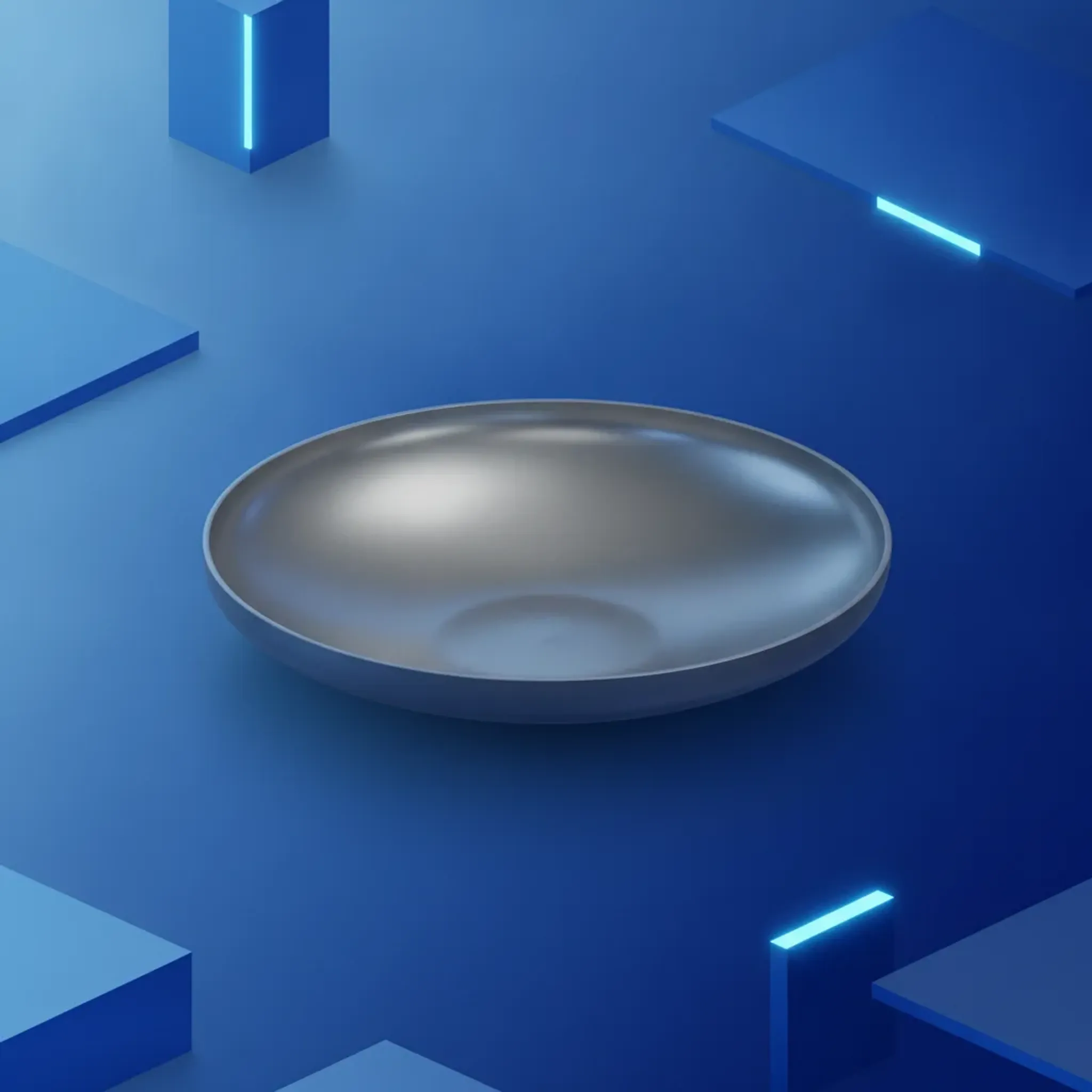

Торосферические днища
Переходная форма между сферическим и цилиндрическим отбортовкой. Применяются в автоклавах и ёмкостях с циклическими нагрузками.
D: от 400 до 2800 мм
S: от 3 до 12 мм
ГОСТ: 6533-78, 34347-17

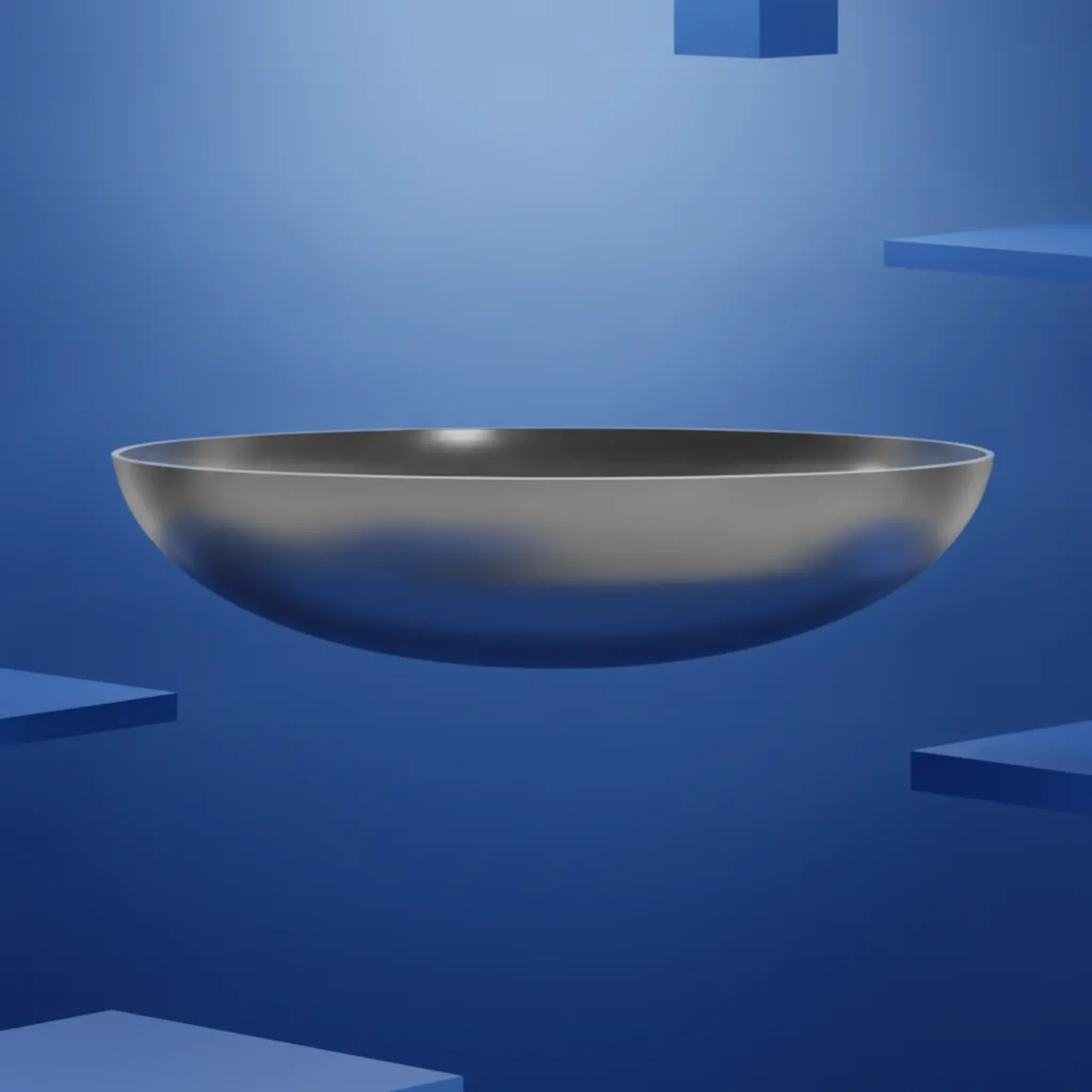

Эллиптические днища
Самый массовый тип для вертикальных сосудов под давлением до 1,6 МПа.
D: от 400 до 2000 мм
S: от 3 до 10 мм
ГОСТ: 6533-78

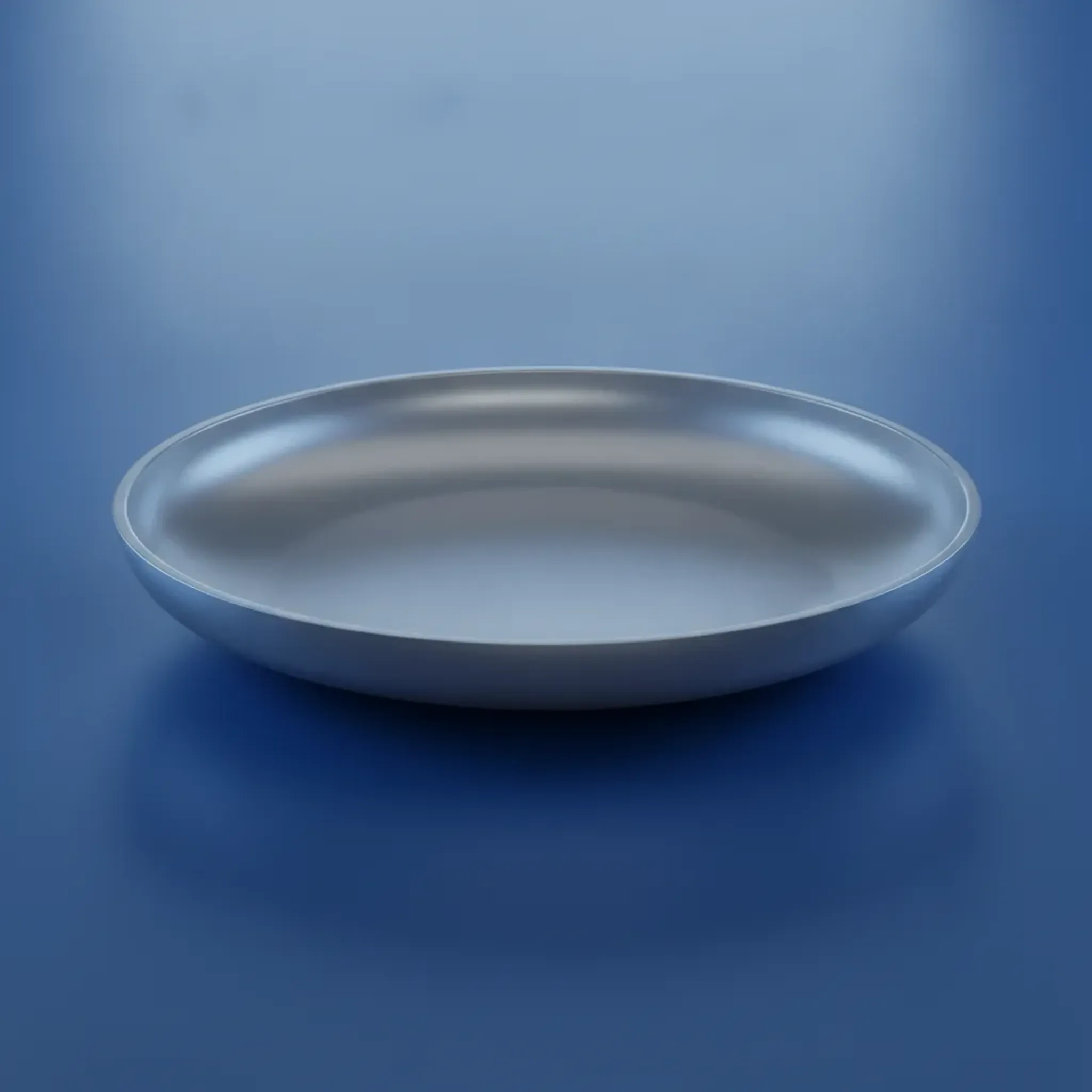

Плоские днища (с отбортовкой или без)
Для малонапорных ёмкостей, люков, ёмкостей при атмосферном давлении.
D: от 400 до 2800 мм
S: от 3 до 10 мм
Усиление: возможны рёбра жёсткости.
Сводная таблица типов и размеров (доступно со склада и под заказ)
Тип днища | Диаметр (мм) | Толщина (мм) | ГОСТ | Наличие |
|---|---|---|---|---|
Сферическое | 200 – 3000 | 1 – 20 | 34347-17 | под заказ |
Торосферическое | 400 – 2800 | 3 – 12 | 6533-78 / 34347-17 | под заказ |
Эллиптическое | 400 – 2000 | 3 – 10 | 6533-78 | под заказ |
Плоское | 400 – 2800 | 3 – 10 | 34347-17 | под заказ |
Примечание: большинство позиций изготавливаются на заказ за 7–20 дней. Возможно наличие отдельных типоразмеров - уточняйте у менеджера.
Пример расшифровки заказа:
Днище сферическое D=1200 мм, S=8 мм, сталь 09Г2С, ГОСТ 34347-17 - получите готовое изделие с паспортом качества.
Как выбрать тип днища под вашу задачу
Чтобы вы быстро определились, вот сравнительная таблица по критериям:
Критерий | Сферическое | Торосферическое | Эллиптическое | Плоское |
|---|---|---|---|---|
Выдерживаемое давление | высокое | среднее/высокое | среднее | низкое |
Трудоёмкость изготовления | средняя | выше средней | средняя | низкая |
Расход металла | минимальный | средний | средний | максимальный |
Типичное применение | газгольдеры, шаровые резервуары | автоклавы, циклоны | вертикальные ёмкости, сепараторы | люки, бункера, ёмкости при 0 атм |
Быстрый алгоритм выбора:
Давление > 1 МПа → сферическое или торосферическое
Давление до 1 МПа, вертикальный аппарат → эллиптическое
Давление атмосферное, крышка люка → плоское
Нужно быстро удалить осадок (конусное дно) → коническое (изготавливаем под заказ)
Индивидуальное изготовление: что мы делаем под заказ
Если вашего типоразмера нет в таблице - не проблема. У нас есть опыт производства:

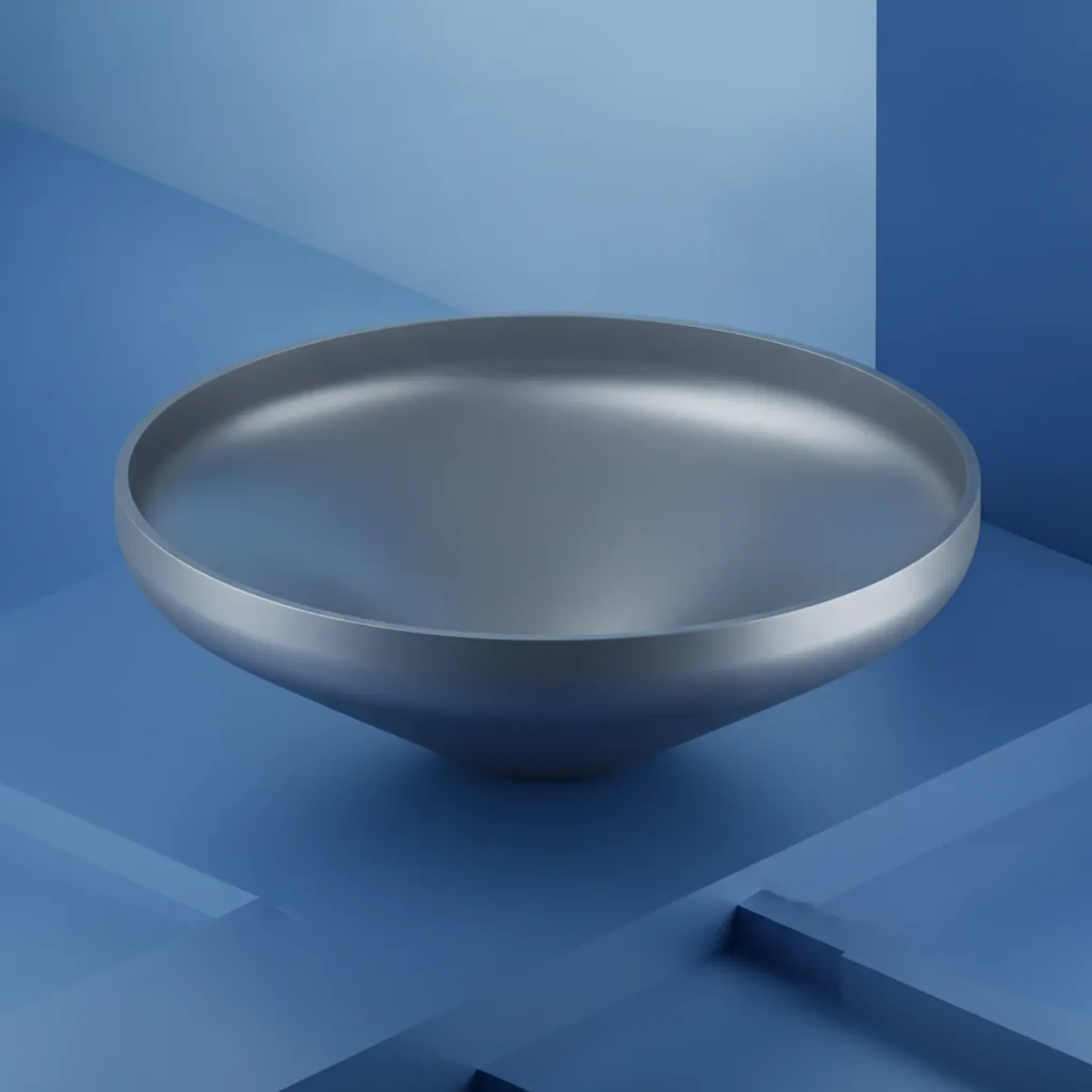

✅ Конические днища (с углом конуса от 30° до 120°, D до 2800 мм)

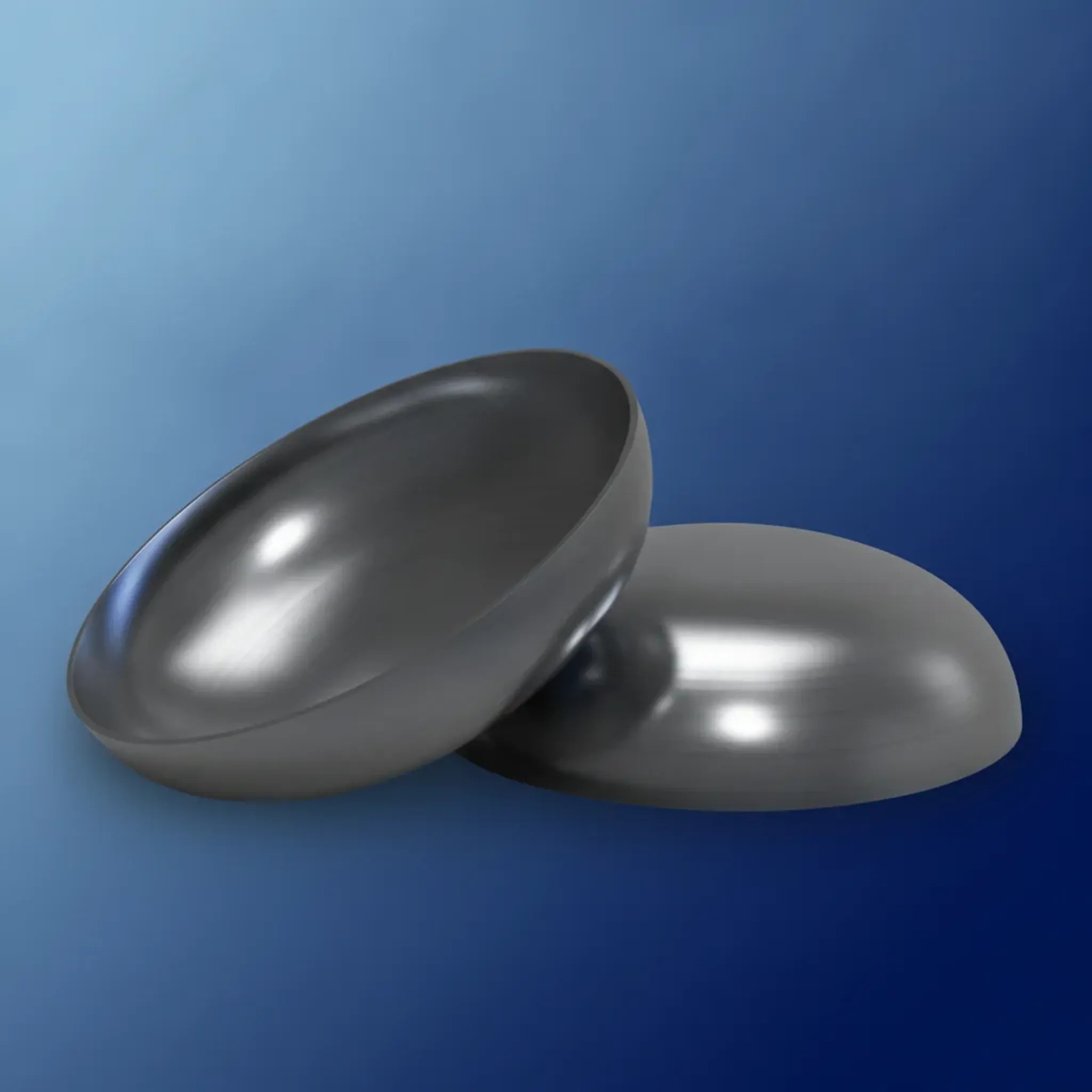

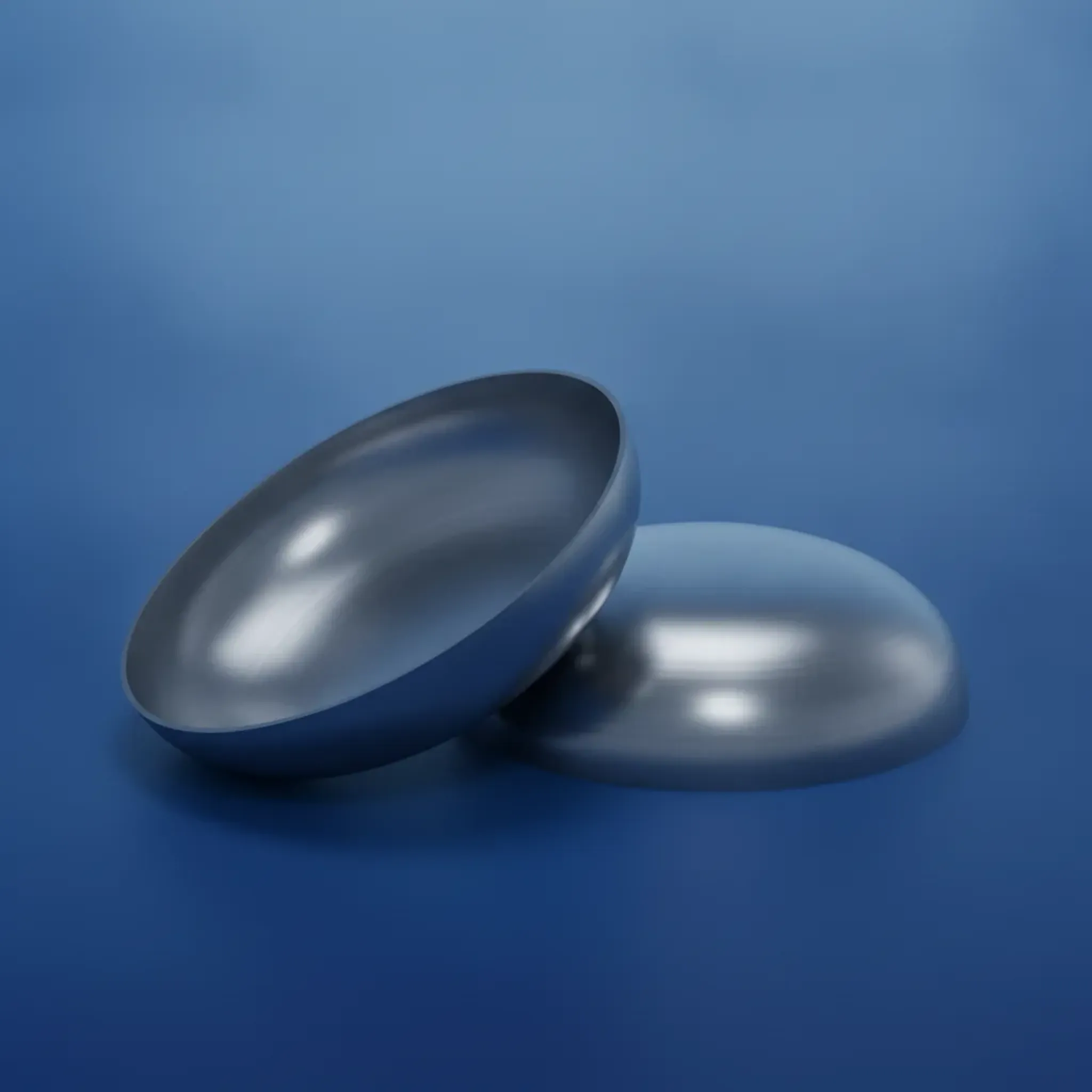

✅ Холодноштампованные днища (для малых D от 200 до 800 мм, высокое качество поверхности без термического влияния)
✅ Днища с патрубками, люками, штуцерами (по вашим чертежам)
✅ Нестандартные толщины (например, S=25 мм для сферического днища - обсуждаемо)
✅ Днища из двухслойной стали (биметалл)
Как заказать нестандарт? Пришлите эскиз с размерами или назовите D, S, материал, ГОСТ (или ТУ). Мы в течение 1 дня подготовим коммерческое предложение.
Почему заказывают днища у нас
Прозрачные цены - без скрытых наценок за «нестандарт». Стоимость рассчитывается по формуле: вес изделия × цена стали + оснастка.
Контроль качества - 100% проверка геометрии, толщинометрия, паспорт с заключением ОТК.
Любые объёмы - от 1 штуки до партии 500 шт.
Собственный парк штампов (для эллиптических и сферических D=300–2000 мм) - сокращаем сроки до 5 дней.
Часто задаваемые вопросы (FAQ)
Вопрос: Вы делаете днища с отбортовкой?
Ответ: Да, для эллиптических и торосферических отбортовка по ГОСТ - обязательна. Для плоских – по желанию.
Вопрос: Можно ли сварное днище из нескольких частей?
Ответ: Да, для D > 2500 мм. Сварные швы проходят 100% радиографический контроль.
Вопрос: Как быстро получить расчёт?
Ответ: Оставьте заявку с параметрами - ответ в течение 2 часов в рабочее время.
Готовы заказать стальные днища?
Прямо сейчас заполните быструю форму, и инженер подберёт оптимальный тип днища под ваше давление и среду.
📞 Или позвоните нам: +7 (495) 188-80-44
✉️ E-mail: info@investsteel.ru
В заявке укажите: тип днища, D, S, материал, количество, нужен ли паспорт качества.
