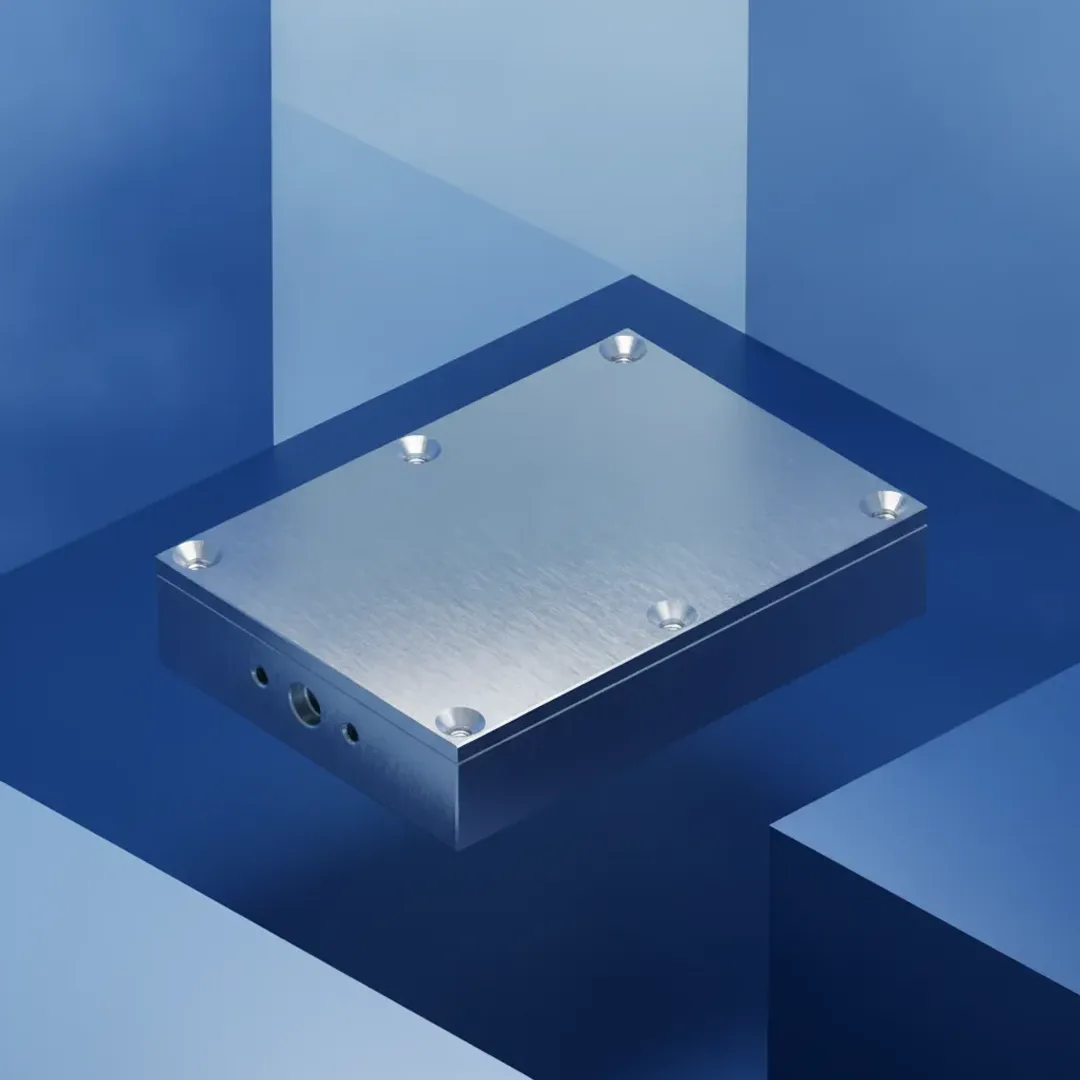

Экранирующий корпус полётного контроллера - это броня для самого ценного, что есть в вашем беспилотнике. Не для аккумулятора, не для камеры, а для того самого крошечного устройства, которое держит дрон в воздухе, обрабатывает показания десятка датчиков и принимает решения за доли секунды.

Полётный контроллер - это мозг. Но мозг уязвим. Он чувствителен к электромагнитным полям, которые щедро излучают ESC, видеопередатчики и телеметрические модули. Он страдает от вибраций, которые сотрясают раму. Он перегревается от собственной работы. И он абсолютно беззащитен перед ударом при жёсткой посадке - если, конечно, вы не позаботились о нём заранее.

Алюминиевый экранирующий корпус - это не просто «коробочка». Это инженерное решение, которое одновременно решает четыре задачи: экранирует от помех, отводит тепло, гасит вибрации и защищает от ударов. Мы проектируем и изготавливаем такие корпуса на заказ - под ваш полётный контроллер, под вашу компоновку, под ваши условия эксплуатации.

Зачем полётному контроллеру экран?

Внутри современного дрона - настоящий электромагнитный хаос. ESC коммутируют десятки ампер, создавая мощные импульсные помехи. Видеопередатчик выдаёт ватты ВЧ-энергии. Телеметрия, GPS, приёмник - все они работают в разных диапазонах, и их сигналы перекрываются, создавая шумовой фон. В этой «электромагнитной каше» полётному контроллеру нужно различать микроскопические сигналы гироскопов и акселерометров, чтобы понимать, где верх, где низ, и куда лететь.

Если контроллер не защищён, помехи проникают внутрь, наводятся на сигнальные линии, искажают показания датчиков. Результат - «плавающее» удержание позиции, внезапные крены, потеря управления. Даже современные цифровые фильтры не всегда справляются, если проблема - в физическом отсутствии экрана.

Алюминиевый корпус работает как клетка Фарадея: он принимает на себя внешние электромагнитные поля и замыкает их на землю, не пропуская внутрь. Профессиональные решения для автопилотов - такие как Pixhawk 6C в алюминиевом корпусе - используют именно этот принцип: CNC-обработанный алюминиевый корпус обеспечивает превосходную защиту от электромагнитных помех, вибраций и перегрева. Экранирующие корпуса с гальваническим покрытием и продуманной схемой заземления повышают помехоустойчивость в сложных электромагнитных условиях.

Почему алюминий - и какой именно?

Материал для экранирующего корпуса должен обладать тремя свойствами: проводимостью (чтобы экранировать),теплопроводностью(чтобы отводить тепло) и прочностью(чтобы защищать от ударов). Алюминий даёт всё это в одном сплаве.

AL6061-T6 - один из самых распространённых авиационных алюминиевых сплавов. Его теплопроводность составляет около167 Вт/(м·К), что позволяет корпусу работать как радиатор, отводя тепло от процессора и датчиков. Он обеспечивает оптимальный баланс веса, прочности и стоимости для большинства корпусов БПЛА. Для задач, где требуется максимальная лёгкость при сохранении жёсткости, используется7075 алюминий - сплав с выдающимся соотношением прочности к весу.

Толщина стенок корпуса -0.8–1.2 мм - подбирается индивидуально. Достаточно, чтобы обеспечить механическую защиту и экранирование, но не слишком много, чтобы не перегружать дрон. Для корпусов, работающих в экстремальных условиях, мы можем применить магниевые сплавы - они ещё легче алюминия, или нержавеющую сталь - для максимальной прочности.

Конструкция: от простого бокса до продуманной системы

Экранирующий корпус - это не просто «ящик». Это конструкция, где важна каждая деталь.

Цельнометаллический корпус - классическое решение. Верхняя и нижняя крышки, соединённые винтами, образуют замкнутый экран. Внутри - посадочные места под полётный контроллер, разъёмы выведены наружу через экранирующие проходные фильтры. Такой корпус обеспечивает максимальную защиту от помех.

Корпус с внутренними перегородками - решение для сложных систем, где внутри одного корпуса расположено несколько плат. Перегородки между ними предотвращают взаимные помехи и обеспечивают дополнительную жёсткость.

Корпус с интегрированной виброразвязкой - внутренняя подвеска для полётного контроллера на силиконовых демпферах. Корпус принимает удар на себя, а контроллер внутри остаётся в относительном покое. Такое решение используется в профессиональных автопилотах: в Pixhawk 6C датчики установлены на внутренней механической виброразвязке, которая отфильтровывает высокочастотные вибрации моторов.

Корпус с терморегуляцией - в экранирующий корпус могут быть встроены нагревательные элементы для работы при низких температурах. В профессиональных решениях используются интегрированные подогреватели, которые удерживают датчики в оптимальном температурном диапазоне даже в условиях арктического холода или пустынной жары.

Мы можем реализовать любой из этих вариантов - и комбинировать их в одном изделии.

Теплоотвод: почему корпус - это ещё и радиатор

Полётный контроллер на мощном процессоре (например, STM32H743 с тактовой частотой 480 МГц) выделяет немало тепла. Если его не отводить, процессор начинает троттлить, сбоить, а в худшем случае - выходить из строя.

Алюминиевый корпус решает эту проблему естественным образом. Благодаря высокой теплопроводности алюминия корпус работает как встроенный радиатор: он отводит тепло от процессора и распределяет его по всей поверхности, где оно рассеивается в набегающем потоке воздуха.

Мы усиливаем этот эффект несколькими способами:

• Вентиляционные отверстия - обеспечивают циркуляцию воздуха внутри корпуса.

• Теплопроводящие интерфейсы - термопаста или термопрокладки между процессором и стенкой корпуса для эффективной передачи тепла.

• Оребрение наружной поверхности - увеличивает площадь теплообмена с воздухом.

В итоге контроллер остаётся холодным, а вы - спокойны за его работу.

Технология изготовления: почему CNC, а не штамповка

Экранирующий корпус полётного контроллера - это деталь, где точность имеет решающее значение. Корпус должен плотно прилегать к плате, не оставляя зазоров, через которые могут проникнуть помехи. Крепёжные отверстия должны совпадать с платой до десятых долей миллиметра. Разъёмы - выходить наружу строго в заданных местах.

Мы изготавливаем корпуса методом высокоточного CNC-фрезерования. Это даёт:

• Точность до ±0.01 мм - плата встаёт в корпус без люфтов.

• Чистоту поверхности - для качественного гальванического покрытия.

• Сложную геометрию - внутренние перегородки, рёбра жёсткости, посадочные места под разъёмы.

• Повторяемость - каждый корпус из партии идентичен предыдущему.

Для финишной обработки мы предлагаем:

• Гальваническое покрытие - меднение, никелирование или серебрение для улучшения экранирующих свойств.

• Анодирование - для защиты от коррозии и придания износостойкости.

• Порошковое покрытие - для эстетики и дополнительной защиты.

Отличие нашего подхода

Готовые экранирующие корпуса продаются в каждом магазине для дронов. Но они рассчитаны на стандартные платы и стандартные компоновки. Ваш полётный контроллер - нестандартный. Ваша компоновка - уникальная. Ваши условия - особенные.

Мы проектируем корпус под ваш проект:

• Под вашу плату - любые габариты, любые отверстия, любое расположение разъёмов.

• Под ваш уровень помех - оптимальная толщина стенок, тип покрытия, схема заземления.

• Под ваши условия - виброразвязка для работы с мощными моторами, терморегуляция для экстремальных температур, герметизация для работы в пыли и влаге.

Мы не просто делаем «коробочку». Мы проектируем систему защиты, которая работает именно на вашем дроне.

Где применяются наши корпуса

• Промышленные БПЛА для мониторинга и инспекций

• Агродроны - работа в условиях повышенной запылённости и влажности

• FPV-дроны и гоночные квадрокоптеры - компактная защита в ограниченном пространстве

• Военные и специальные БПЛА - повышенные требования к помехозащищённости

• VTOL-аппараты - корпуса с интегрированной виброразвязкой

• Научно-исследовательские платформы - корпуса с терморегуляцией для работы в экстремальных климатических условиях

Пришлите нам модель вашего полётного контроллера, чертёж компоновки или просто опишите задачу - мы спроектируем и изготовим экранирующий корпус, который защитит «мозг» вашего дрона от помех, перегрева и ударов.
