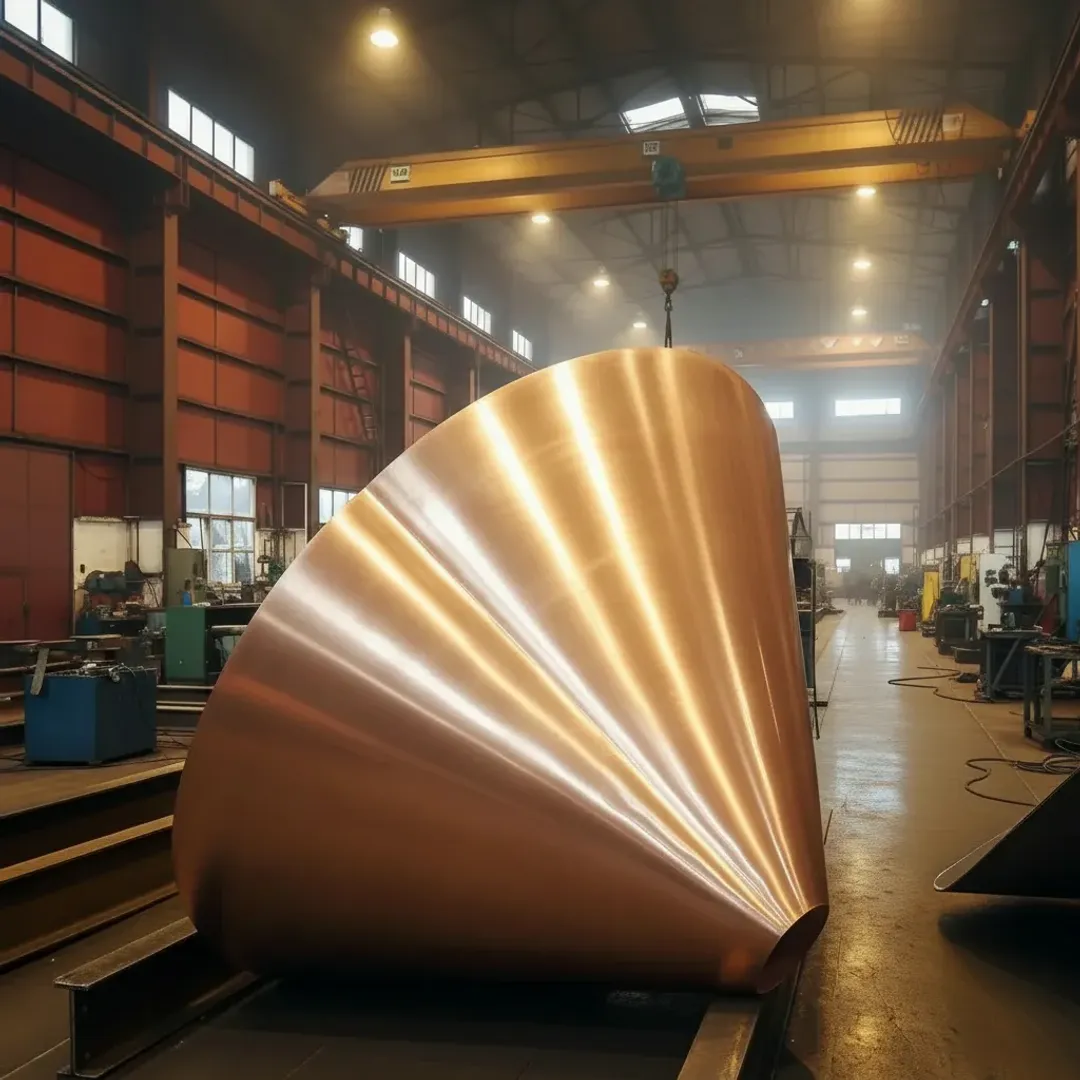

Изготавливаем эксцентрические усеченные конусы из меди М1, М2, М3, М1р, М2р и М3р под заказ - по ГОСТ Р 52630-2012, ГОСТ 34347-17 и по индивидуальным чертежам. Производим изделия с диаметрами от 20 до 2800 мм и толщиной стенки от 1 до 30 мм, с учетом эксцентриситета, условий эксплуатации, требований к сварке, герметичности и комплекту сопроводительных документов.
Это не типовая складская позиция, а точный переходной элемент под конкретный узел. Если в проекте важно смещение оси, стабильная геометрия, высокая теплопроводность меди и надежная работа в вакуумных, теплотехнических, электротехнических или химических системах, делаем конус под задачу, а не под условный стандарт.
Запрос на расчет: +7 (495) 188-80-44 - info@investsteel.ru
Где используют медные эксцентрические конусы
Медь выбирают тогда, когда важны не только форма и прочность, но и свойства самого металла - теплопроводность, электропроводность, низкая газопроницаемость, технологичность при пайке и стабильная работа в ряде специальных сред. Поэтому сфера применения у медных эксцентрических конусов заметно отличается от стальных и алюминиевых решений.
Теплообменное оборудование - переходы между коллекторами, кожухами, трубными пучками, конденсаторами, испарителями и подогревателями.
Вакуумные системы - переходные участки между камерами, ловушками, патрубками и насосными магистралями, где критична герметичность и чистота металла.
Электротехнические установки - элементы перехода между шинами разного сечения, токопроводами, печами и электролизным оборудованием.
Криогенные комплексы - детали для воздухоразделительных установок, криостатов и низкотемпературных узлов.
Пищевая промышленность и дистилляция - участки линий, где важны свойства меди при контакте с технологической средой и стабильная геометрия перехода.
Химические аппараты - патрубки и переходы для нейтральных сред, спиртов, солевых растворов и уксусной кислоты.
Системы охлаждения - узлы чиллеров, компрессорных станций, жидкостного охлаждения серверов и промышленного оборудования.
Судовые и морские системы - элементы охладителей, конденсаторов и коммуникаций, работающих в контакте с морской водой.
Если в проекте есть тепловая нагрузка, плотная компоновка, обход препятствий по оси и требования к материалу, медный эксцентрический конус часто оказывается не альтернативой, а единственно правильным решением.
Какие марки меди берем в работу
Для изготовления используем медь М1, М2, М3, а для сварных и термически нагруженных изделий - раскисленные марки М1р, М2р, М3р. Подбор марки зависит не только от бюджета, но и от того, как именно будет работать готовый конус - в тепле, в вакууме, под токовой нагрузкой, при пайке, сварке или в составе ответственного аппарата.
М1
Марка с максимальной чистотой и высокой электро- и теплопроводностью. Применяется там, где потери по проводимости нежелательны - в электротехнических переходах, вакуумных узлах и теплообменных системах.
М2
Практичный универсальный вариант для большинства производственных задач. Хорошо формуется, сваривается и паяется, поэтому часто используется для аппаратов общего назначения и технологических переходов.
М3
Подходит для изделий, где не требуется предельная чистота металла, но нужна медная основа - например, для воронок, дренажных участков, вентиляционных переходов и вспомогательных узлов.
М1р, М2р, М3р
Раcкисленные марки рекомендуем для сварных конусов и изделий, которые будут нагреваться или работать в восстановительной атмосфере. Сниженное содержание кислорода уменьшает риск водородного растрескивания и делает такой материал более надежным для ответственных швов.
Для проектирования и монтажа важны и физические характеристики меди:
Плотность около 8960 кг/м3 - это нужно учитывать при расчете опор, подвесов и транспортировки.
Теплопроводность около 380-400 Вт/(м*К) - медь эффективно работает в теплотехнических узлах.
Коэффициент линейного расширения около 17 x 10^-6 1/К - при стыковке с другими металлами важно закладывать температурные деформации.
Высокая пластичность в отожженном состоянии - материал хорошо подходит для формовки сложной конической геометрии.
Как изготавливаем медный эксцентрический конус
У медных изделий есть своя производственная специфика. Металл быстро отводит тепло из зоны сварки, при этом хорошо тянется и вальцуется, поэтому на этапе изготовления важно правильно совместить раскрой, формовку, режимы нагрева и контроль шва.
Получаем чертеж, эскиз или опросный лист с размерами D1, D2, H, E и толщиной стенки S.
Проверяем геометрию и рассчитываем развертку боковой поверхности под конкретный эксцентриситет.
Подбираем заготовку и способ резки - плазменный, лазерный или гидроабразивный, в зависимости от толщины и требований к кромке.
Формируем изделие на вальцах или собираем из сегментов, если это требует геометрия или толщина листа.
Выполняем сборку и сварку. Для меди это наиболее ответственный этап - с подбором токов, защитой шва аргоном и, при необходимости, предварительным подогревом кромок.
Проводим правку, доводку и при необходимости термообработку для снятия напряжений и восстановления пластичности.
Передаем изделие на контроль качества, маркируем, комплектуем документы и готовим к отгрузке.
Для толщин свыше 5 мм обычно требуется более внимательная настройка сварочного процесса, а для листов свыше 10 мм может потребоваться предварительный нагрев заготовки. Если узел работает в вакууме, под нагрузкой или в тепловом контуре, технологию изготовления согласовываем под реальные условия эксплуатации, а не по формальному шаблону.
Для предварительной оценки геометрии: калькулятор развертки конуса
Подробнее о производстве конусов: страница направления
Контроль качества: ВИК и УЗК
У медных сварных швов есть свои типовые риски - поры, непровары, подрезы, оксидные пленки, нарушения по корню шва. Поэтому контроль строим не формально, а с учетом особенностей материала и назначения изделия.
Визуально-измерительный контроль
ВИК выполняется на каждом медном конусе без исключения. На этом этапе проверяем не только размеры, но и то, насколько изделие соответствует рабочему чертежу по геометрии и состоянию швов.
Контроль размеров D1, D2, H, E и толщины стенки.
Проверка овальности торцов и прямолинейности образующей.
Осмотр наружной поверхности швов на наличие пор, трещин, подрезов, оксидных пленок и других дефектов.
Проверка смещения кромок, усиления шва и качества корня с обратной стороны.
Фиксация результатов в документации и паспорте изделия.
Ультразвуковой контроль
УЗК назначается по требованию заказчика, проектной документации или нормативного документа - особенно для конусов, которые работают под давлением, вакуумом или входят в состав ответственных технологических узлов. Для меди такой контроль требует опыта, поэтому при необходимости подключаем аккредитованную лабораторию, знакомую именно с медными сварными соединениями.
По согласованию дополнительно выполняем капиллярный контроль, радиографию, гидроиспытания, пневмоиспытания и вакуумные испытания на герметичность.
Доставка и самовывоз
Медный конус той же геометрии почти всегда тяжелее алюминиевого и часто тяжелее стального аналога, поэтому логистика рассчитывается заранее. При подборе транспорта учитываем не только диаметр и длину изделия, но и фактическую массу, центр тяжести, способ строповки и требования к упаковке.
По Москве и Московской области доставляем транспортом предприятия.
Самовывоз возможен с производства по согласованной дате.
По России отправляем через транспортные компании, автоперевозчиков, железнодорожные и контейнерные сервисы.
Крупные изделия отгружаем с учетом негабаритных ограничений и схемы безопасной погрузки.
Перед отгрузкой закрываем торцы, комплектуем документы и подготавливаем изделие к перевозке.
Что прислать для расчета
Чтобы быстро получить коммерческое предложение, не нужно готовить большой пакет документов. Для старта достаточно базовых данных по геометрии, материалу и условиям работы. Если точного чертежа нет, можно прислать эскиз, фото аналога или описание узла словами.
Чертеж или эскиз с D1, D2, H, эксцентриситетом E и толщиной S.
Марку меди - М1, М2, М3, М1р, М2р или М3р.
Рабочую среду, температуру, давление или вакуум, если это важно для выбора материала и технологии.
Норматив изготовления - ГОСТ Р 52630-2012, ГОСТ 34347-17, ОСТ, ТУ или свободный чертеж.
Требования к контролю - ВИК, УЗК, РК, ПК, испытания на герметичность.
Количество изделий в партии и адрес доставки.
Если проект еще на стадии проработки, можем помочь с эскизом и согласованием основных параметров до запуска в производство.
Отправьте запрос на расчет: +7 (495) 188-80-44 - info@investsteel.ru
Ответы на ваши вопросы
Можно ли изготовить эксцентрический конус не из чистой меди, а из сплава?
Да, по запросу рассматриваем изготовление из латуни, бронзы, мельхиора и других медных сплавов. Материал подбираем под рабочую среду, температуру, давление и требования к проводимости или коррозионной стойкости.
Почему для сварных конусов часто рекомендуют М1р или М2р?
Для сварных и термически нагруженных изделий раскисленная медь надежнее стандартной, так как сниженное содержание кислорода уменьшает риск дефектов при нагреве и работе в восстановительной среде.
Какая минимальная партия?
Принимаем заказы от одного изделия. Можем изготовить как единичную позицию по чертежу, так и партию для серийной поставки.
Сколько занимает изготовление?
Срок зависит от диаметра, толщины, марки меди, сложности геометрии и текущей загрузки производства. Реальный срок называем после получения исходных данных и проверки технологии.
Делаете ли вы фланцы и штуцеры на медном конусе?
Да, по техническому заданию комплектуем конус фланцами, штуцерами, присоединительными патрубками и другими элементами. При необходимости предлагаем более рациональное исполнение узла с учетом стоимости материала.
Можно ли заказать конус с покрытием?
Да, если этого требует проект. В зависимости от задачи можем рассмотреть пассивацию, никелирование, хромирование, серебрение или другое защитное исполнение.
Предоставляете ли вы паспорт и сертификаты?
Да, к изделию прикладываем паспорт, результаты ВИК, а при дополнительном контроле - протоколы испытаний и сертификаты на материал от поставщика.
