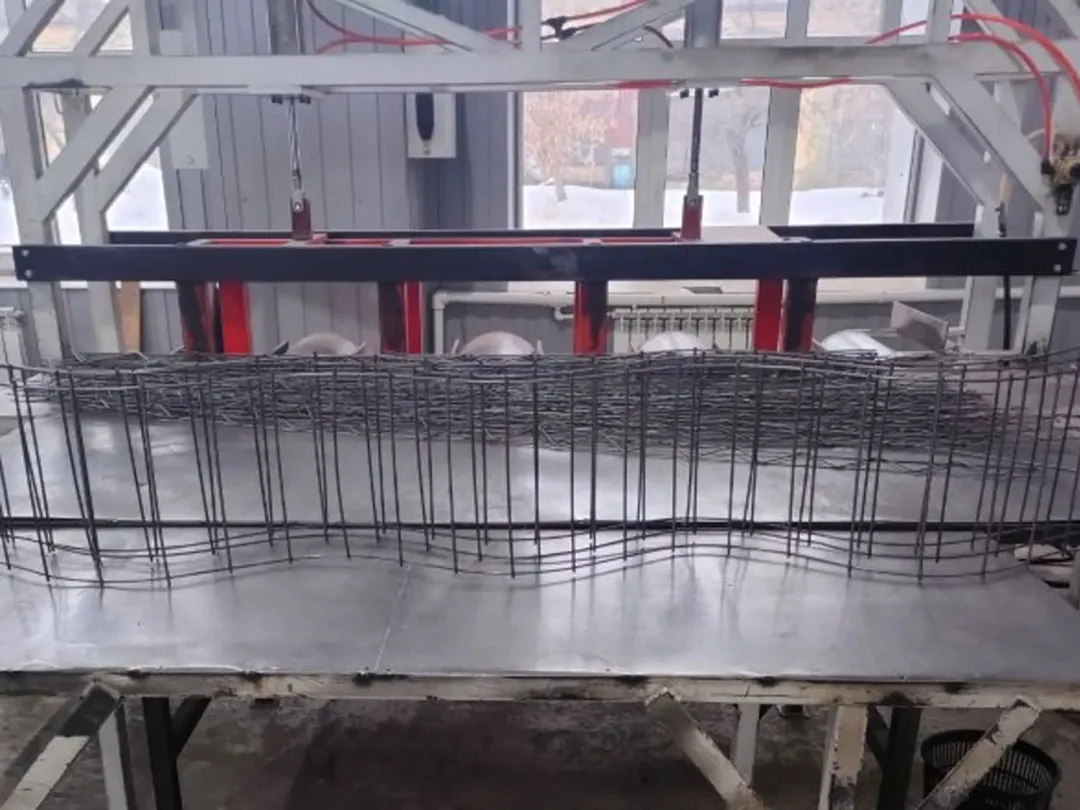

Фиксатор «Лесенка» 220/2000 Вр1 — это сварной металлический фиксатор, изготавливаемый из стальной проволоки Вр1 диаметром 5 мм методом точечной сварки. Изделие имеет конструкцию, напоминающую лестницу: два продольных стержня, соединённых между собой поперечными перемычками с шагом, обеспечивающим жёсткость и устойчивость каркаса. Длина изделия — 2000 мм, высота — 220 мм.
Данный типоразмер относится к межсеточным фиксаторам и предназначен для формирования разделительного пространства между двумя горизонтальными арматурными поясами при двухслойном армировании. В отличие от фиксаторов «Змейка», которые имеют зигзагообразную форму и работают как линейные опоры, «Лесенка» представляет собой полноценный пространственный каркас, способный удерживать вес верхнего арматурного слоя и выдерживать нагрузки от ходьбы рабочих и укладки бетона.
Фиксаторы «Лесенка» применяются при заливке фундаментных плит, промышленных полов, межэтажных перекрытий, а также при изготовлении различных железобетонных конструкций, армируемых стержнями или сварной металлической сеткой.
Технические характеристики
Параметр | Значение |
|---|---|
Наименование | Фиксатор лесенка 220/2000 Вр1 |
Диаметр проволоки | 5 мм |
Длина изделия | 2000 мм |
Высота фиксатора | 220 мм |
Материал | Сталь Вр1 |
Способ изготовления | Точечная сварка |
Цена за штуку | от 266 руб. |
Цена за погонный метр | от 133 руб. |
Отличие фиксатора «Лесенка» от «Змейки»
Характеристика | Фиксатор «Лесенка» | Фиксатор «Змейка» |
|---|---|---|
Форма | Прямоугольный каркас (два продольных стержня + поперечины) | Зигзагообразная (волнообразная) |
Способ изготовления | Точечная сварка | Холодное гибье |
Основное назначение | Межсеточный разделитель для двухслойного армирования | Линейная опора для фиксации стержней |
Несущая способность | Высокая (удерживает верхний слой арматуры и нагрузки) | Умеренная |
Монтаж | Устанавливается как готовый каркас | Раскладывается линейно |
Область применения
Фиксатор лесенка 220/2000 Вр1 используется в следующих видах строительных работ:
Фундаментные плиты — создание межсеточного пространства между верхним и нижним арматурными поясами.
Промышленные полы — армирование бетонных полов с высокими эксплуатационными нагрузками.
Межэтажные перекрытия — формирование двухслойного арматурного каркаса.
Монолитное строительство — армирование стен, колонн и других железобетонных конструкций.
Гражданское и промышленное строительство — возведение зданий и сооружений из легких и тяжелых бетонов.
Транспортная инфраструктура — мостовые конструкции, эстакады, тоннели.
Высота фиксатора 220 мм подбирается в соответствии с расчётной высотой межсеточного пространства и толщиной защитного слоя бетона.
Преимущества фиксатора лесенка 220/2000 Вр1
Преимущество | Описание |
|---|---|
✅ Создание межсеточного пространства | Обеспечивает точное разделение между двумя горизонтальными арматурными поясами |
✅ Ускорение монтажа | Значительно сокращает сроки формирования двухслойного армирующего каркаса |
✅ Повышение качества армирования | Обеспечивает проектное положение арматуры в точном соответствии с чертежами |
✅ Гарантия защитного слоя | Обеспечивает соответствие толщины защитного слоя бетона проектным требованиям |
✅ Дополнительное усиление | Служит элементом усиления возводимой конструкции, увеличивает её прочность |
✅ Удобство монтажа | Отличается большим удобством по сравнению с фиксаторами типа «Лягушка» |
✅ Параллельность поясов | Каждый фиксатор проходит контроль параллельности верхнего и нижнего стержней |
✅ Надёжность при нагрузках | Выдерживает вес верхней арматурной сетки и нагрузки от ходьбы рабочих |
Сравнение с соседними типоразмерами
Параметр | Лесенка 220/2000 | Лесенка 230/2000 | Лесенка 310/2000 |
|---|---|---|---|
Высота, мм | 220 | 230 | 310 |
Диаметр, мм | 5 | 5 | 5 |
Цена за штуку, руб. | от 266 | от 277 | от 319 |
Цена за п.м., руб. | от 133 | от 138 | от 159 |
Рекомендуемое применение | Стандартные плиты перекрытия | Увеличенный защитный слой | Толстые плиты, особо нагруженные конструкции |
Рекомендации по выбору высоты фиксатора
Высота фиксатора «Лесенка» подбирается в зависимости от:
Толщины бетонной конструкции — чем толще плита, тем больше требуется межсеточное пространство.
Диаметра арматуры — влияет на общую высоту каркаса.
Требуемого защитного слоя бетона — задаётся проектом.
Тип конструкции | Рекомендуемая высота фиксатора |
|---|---|
Перекрытия толщиной до 250 мм | 220 мм |
Перекрытия толщиной 250–300 мм | 230 мм |
Фундаментные плиты и особо нагруженные конструкции | 310 мм |
Для точного подбора высоты фиксатора обратитесь к инженерам компании — они помогут рассчитать необходимый типоразмер с учётом веса верхней арматурной сетки и расчётных нагрузок.
Как рассчитать необходимое количество
Расчёт потребности в фиксаторах «Лесенка» производится исходя из:
Площади армируемой поверхности — определяется количество погонных метров фиксатора на 1 м².
Шага установки фиксаторов — зависит от веса верхней арматурной сетки и нагрузок.
Схемы раскладки — фиксаторы укладываются параллельными рядами с определённым шагом.
Рекомендуемый шаг установки фиксаторов «Лесенка» — 1,0–1,5 метра в зависимости от нагрузки. Для точного расчёта специалисты компании помогут подобрать оптимальную схему раскладки, чтобы избежать деформации каркаса.
