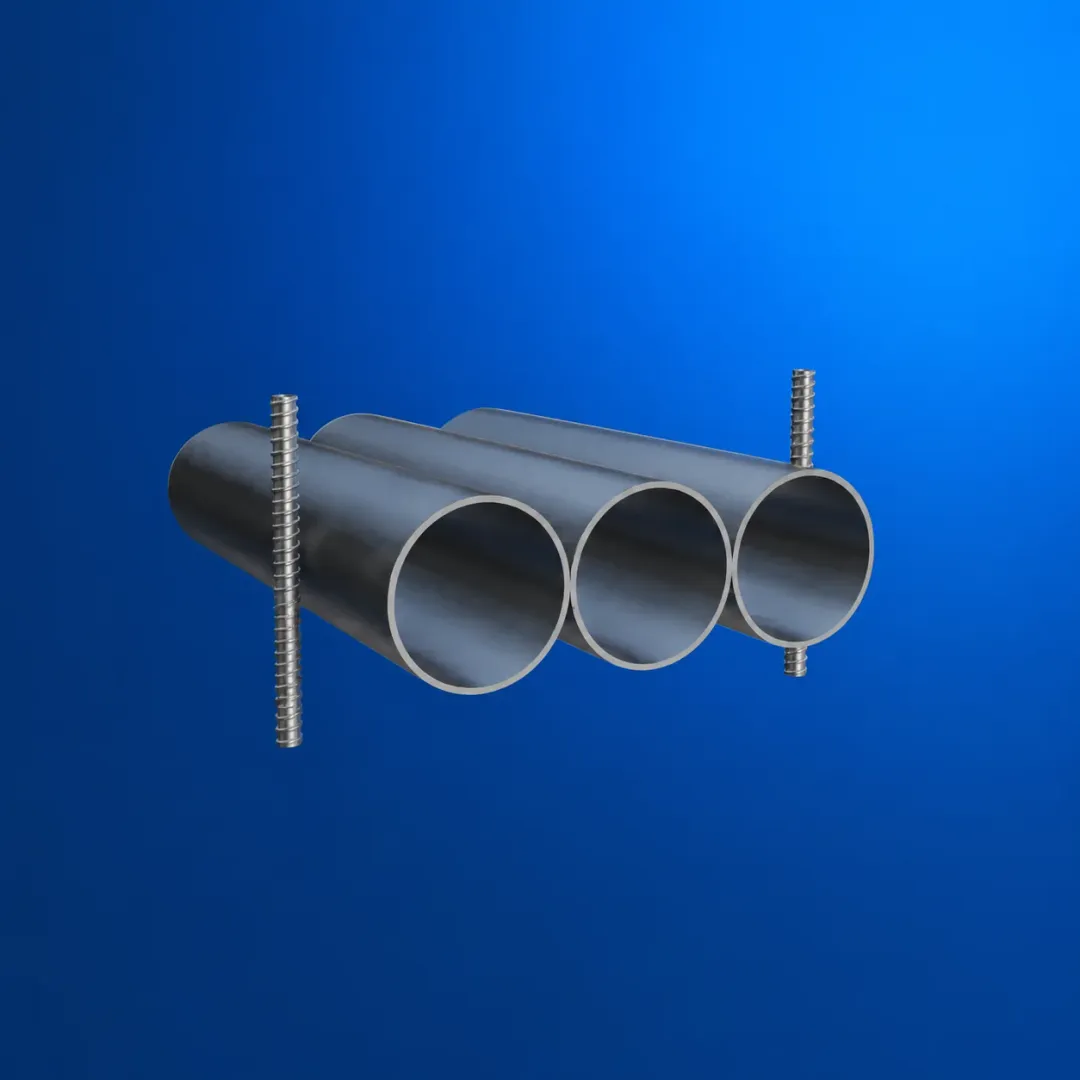

Представляем вашему вниманию трёхсекционный гильзопакет из круглой стальной трубы, оснащённый арматурными выпусками для жёсткой анкеровки в бетоне.
Компактный размер 280×180×60 мм (высота × длина × ширина) делает эту модель идеальным выбором для межкомнатных перегородок, тонких несущих стен и сборных железобетонных панелей.
Почему круглая труба?
Круглое сечение — это классическое инженерное решение с рядом преимуществ:
Равномерная прочность по всем направлениям — труба не деформируется под давлением бетона.
Идеальная форма для кабельных пучков и трубопроводов — минимум пустот, максимум заполняемости.
Отсутствие острых углов внутри — снижается риск повреждения изоляции кабелей при протяжке.
Простота стыковки со стандартными фитингами и муфтами.
Арматурные выпуски — ваше преимущество
В отличие от модели с монтажным уголком, которая фиксируется к опалубке временно, арматурные выпуски дают постоянную и надёжную связь с бетоном:
Анкеровка в теле стены — стержни глубоко внедряются в бетон, распределяя нагрузку по всей площади и исключая сдвиг гильзы при усадке и вибрациях.
Связь с основным армированием — выпуски можно приварить или привязать к рабочей арматуре перекрытия, создавая единый силовой каркас.
Долговечность — предотвращает появление трещин вокруг гильзы, продлевая срок службы конструкции.
Для стен толщиной 60 мм арматурные выпуски выполняются длиной, не превышающей толщину стены (обычно 30–50 мм), чтобы не выступать наружу и не мешать отделке.
Три секции — оптимальное количество
Три независимых канала — это золотая середина: не слишком много, чтобы не перегружать стену, но достаточно для типовых задач. В одном компактном блоке можно пропустить:
Трубопровод отопления
Водоснабжение (горячее и холодное)
Силовой кабель или слаботочные линии
Основные характеристики
Параметр | Значение |
|---|---|
Тип гильзы | Закладная (гильзопакет) |
Форма сечения труб | Круглая |
Материал корпуса | Сталь (Ст3сп / 09Г2С / нержавеющая по запросу) |
Количество секций | 3 шт. |
Способ крепления | Арматурные выпуски (анкеровка) |
Размеры (В×Д×Ш) | 280×180×60 мм |
Типоразмер | Межстеновой |
Диаметр труб | Подбирается под проект (от 20 до 600 мм) |
Толщина стенки трубы | 2–3 мм (по запросу) |
Стандарты | ГОСТ 10704-91, ГОСТ Р 53310-2009 |
Цена | 1 980 ₽ |
Преимущества модели
Надёжная фиксация в тонких стенах — арматура обеспечивает прочное сцепление с бетоном даже при малой толщине стены (60 мм).
Три независимых канала — оптимальное количество для типовых квартир и офисов.
Компактность — гильза не выступает за плоскость стены, упрощая отделку.
Долговечность — стальная конструкция с антикоррозионной грунтовкой служит десятилетиями.
Универсальность — подходит для монолитных, кирпичных и блочных стен.
Экономия на бурении — закладной монтаж исключает алмазное сверление готовых конструкций.
Области применения
Монолитные межкомнатные перегородки в новостройках.
Сборные железобетонные панели (панельные дома) при прокладке новых коммуникаций.
Перегородки из газобетона, пеноблоков и гипсолитовых плит.
Реконструкция старых зданий — когда требуется аккуратно провести инженерные сети без разрушения кладки.
Объекты с повышенными требованиями к пожарной безопасности — с нанесением огнезащитного покрытия (по запросу).
Процесс изготовления
Раскрой круглой трубы — точная резка на труборезном оборудовании с допуском ±0,5 мм.
Обработка торцов — снятие фаски, удаление заусенцев для безопасной прокладки кабелей.
Сварка трёх секций в единый блок — полуавтоматическая сварка в среде СО₂ с контролем герметичности.
Приварка арматурных выпусков — стержни диаметром 8–12 мм, длиной 30–50 мм (адаптируем под толщину стены), симметрично расположенные для равномерного распределения нагрузки.
Зачистка швов и антикоррозионная обработка — грунтовка (по умолчанию), опционально — оцинковка или огнезащита.
Маркировка — артикул, размеры, дата изготовления.
Выходной контроль ОТК — проверка геометрии, прочности сварных соединений и качества покрытий.
Часто задаваемые вопросы
Вопрос: Чем арматурные выпуски лучше уголка для тонкой стены?
Ответ: Уголок хорош для временной фиксации к опалубке, но в тонкой стене он не даёт достаточной анкеровки. Арматура же внедряется в бетон, распределяя нагрузку по всей толщине — это критически важно при усадке и вибрациях.
Вопрос: Не будет ли арматура выступать из стены?
Ответ: Нет, мы подбираем длину выпусков так, чтобы они полностью находились внутри стены (обычно 30–50 мм при толщине 60 мм). При заливке бетоном они полностью скрываются.
Вопрос: Можно ли заказать гильзу с арматурой для стены другой толщины?
Ответ: Да, мы можем изготовить гильзу с любой шириной (третьей цифрой) — от 50 до 1000 мм и более. Длина арматурных стержней также корректируется под ваш проект.
Вопрос: Подходит ли эта гильза для кабельных трасс?
Ответ: Да, внутри секций можно прокладывать как трубы, так и пучки кабелей. При необходимости комплектуем гильзу втулками или сальниками для герметизации.
Вопрос: Входит ли в цену огнезащитное покрытие?
Ответ: Нет, базовый вариант — сталь с грунтовкой. Огнезащиту (вспучивающееся покрытие с пределом огнестойкости EI 120) добавляем по запросу за отдельную плату.
Как заказать
Чтобы приобрести гильзопакет 280×180×60 с арматурой или получить индивидуальный расчёт, свяжитесь с нами:
Телефон: +7 (495) 188-80-44
E-mail: info@investsteel.ru
Наши специалисты помогут подобрать оптимальные диаметры труб, длину арматурных выпусков и необходимые опции. Срок изготовления — от 2 до 5 рабочих дней в зависимости от объёма партии. Доставка по Москве и всей России — транспортными компаниями или нашим автотранспортом. Работаем с заказами от 10 штук. Для оптовых партий (от 50) действуют индивидуальные скидки.
